重大 Nature 突破！多重氫鍵技術破解鈣鈦礦藍光十年瓶頸，性能躋身全球頂尖

近日，上海大學、同濟大學、吉林大學聯合科研團隊推出一種全新同分異構多重氫鍵調控策略，成果刊發于國際頂刊《Nature》。研究人員設計了兩種功能互補的同分異構小分子，并分別將其布置在傳輸層界面與鈣鈦礦發光層內部，搭建全域三維氫鍵網絡，進而從分子作用層面同步解決晶格失穩、電荷失衡、晶粒無序、離子遷移四大行業痛點，制備出 468 nm 純藍光、463 nm 深藍光兩款高性能器件，綜合性能達到全球同期頂尖水平，為全彩鈣鈦礦顯示工業化提供完整、可復刻的分子設計方案。

在下一代高清顯示、車載屏、VR設備、專業影視監視器賽道，鈣鈦礦發光二極管（PeLED）被公認為最具潛力的新型發光技術。相比OLED、量子點LED，鈣鈦礦材料擁有天生優勢：發光光譜極窄、色彩還原度遠超現有面板，發光波長可完整覆蓋紅、綠、藍三原色，且可通過溶液旋涂、噴墨打印等低成本工藝完成薄膜制備，大幅降低面板產線設備投入與生產成本。過去十年，全球科研團隊在紅光、綠光鈣鈦礦器件上已經取得重大突破，紅、綠器件外量子效率（EQE）普遍突破20%，亮度、壽命指標基本滿足實驗室演示需求。

但全彩鈣鈦礦顯示始終卡在純藍、深藍光器件這一核心短板，這也是全球光電材料領域長期攻堅的核心方向。行業公認的藍光發射區間為455–470nm，該波段光源是實現BT.2020超廣色域標準的硬性基礎，缺少高性能藍光器件，鈣鈦礦屏幕無法實現完整色彩還原，高端顯示、健康照明、投影等場景均無法落地。而藍光鈣鈦礦天生存在四大難以調和的底層矛盾：

第一，寬帶隙帶來晶格結構極易崩塌。為實現短波長藍光發射，鈣鈦礦材料需要拓寬能帶，晶體八面體框架化學鍵結合力大幅下降。器件通電工作時需要更高驅動電壓，電場持續作用下晶格發生畸變、鹵素離子自由遷移，最終出現鹵化物相分離，直觀表現為屏幕發光波長持續紅移、畫面發黃發灰，色彩穩定性完全不達標。現有商用鈣鈦礦藍光樣品通電60秒即可出現近20nm光譜偏移，無法滿足顯示產品長期使用要求。

第二，載流子傳輸嚴重失衡。為調節帶隙產出藍光，配方中需要大量有機配體包裹鈣鈦礦晶粒，有機絕緣分子會阻擋電子、空穴的傳輸通道，導致載流子遷移率大幅下滑。器件內部電子多、空穴少，復合發光概率降低，大量電能轉化為熱量損耗，不僅發光效率暴跌，焦耳熱還會加速薄膜老化，進一步縮短器件使用壽命。主流藍光對照樣品峰值外量子效率僅5.7%，亮度不足400cd/m2，距離商用門檻差距巨大。

第三，晶體薄膜無序生長，缺陷密度高。傳統單一配體修飾方案只能單方面鈍化晶粒表面，無法引導薄膜定向排列，鈣鈦礦晶粒隨機分布，晶界缺陷數量龐大。激子到達缺陷位置后發生非輻射損耗，光致發光效率不足40%，同時缺陷會成為離子遷移通道，雙重加劇效率衰減與光譜漂移問題。

第四，器件工作壽命存在數量級差距。紅、綠光鈣鈦器件亮度半衰期可達到千小時級別，而傳統純藍光樣品在100cd/m2標準亮度下，T50壽命僅50分鐘，點亮極短時間亮度就大幅衰減，達不到車載、手機等終端產品的可靠性標準。全球范圍內，大量團隊嘗試低維結構、單一鈍化配體、鹵素組分調控等手段，但上述缺陷只能緩解、無法同步根治，始終無法兼顧高效率、高色純度、長壽命三大核心指標。

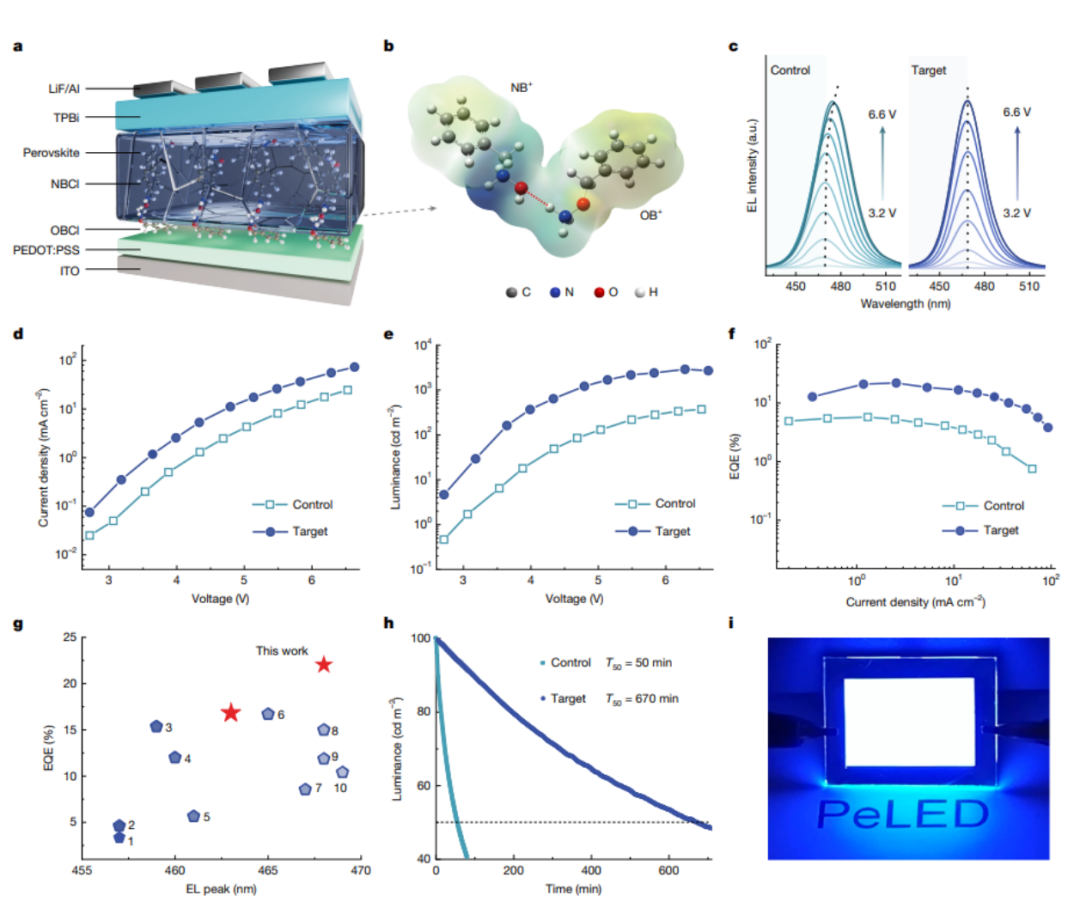

圖1.鈣鈦礦發光二極管器件結構與性能圖:a目標器件的整體層狀結構示意圖； b形成氫鍵后NB?、OB?兩種分子的分子構型與靜電勢分布圖；c對照組與目標器件在不同驅動電壓下的電致發光光譜穩定性對比；d電流密度-電壓特性曲線； e亮度-電壓特性曲線；f外量子效率-電流密度變化曲線； g已報道各類純藍光、深藍光鈣鈦礦LED峰值外量子效率匯總對比圖；h初始亮度100cd?m?2條件下器件T50亮度半衰期測試曲線；i演示用大面積藍光鈣鈦礦LED實物光學照片，有效發光區域尺寸20毫米×30毫米，工作電壓5.5V

雙同分異構分子協同構建全域多重氫鍵網絡

這項研究的主要?jiǎng)?chuàng)新點在于雙同分異構分子協同構建全域多重氫鍵網絡，區別于過去單一配體僅能局部鈍化的改良思路，該方案同時作用于“空穴傳輸層-鈣鈦礦界面”與“鈣鈦礦晶粒內部”，形成跨界面、跨晶粒的連續氫鍵束縛體系，從晶體生長、能級匹配、離子約束三個維度同步優化器件光電與穩定性能。

2.1 雙同分異構分子精準分工設計

研究團隊選取一對結構近似、官能團位置不同的芐基羥胺鹽酸同分異構體，分別命名OBCl與NBCl，二者氫鍵供體、受體位點分布完全互補，實現分工配合，不存在功能重疊與相互抵消問題。

1.OBCl（鄰芐基羥胺鹽酸鹽）：?jiǎn)为?dú)旋涂在PEDOT:PSS空穴傳輸層上方，作為界面修飾層。分子攜帶O-NH??官能團，是強氫鍵供體，可與鈣鈦礦表面溴、氯鹵素原子形成穩定氫鍵，牢牢錨定鈣鈦礦無機晶格；同時該分子偶極矩?cái)?shù)值更大，能夠調整界面能級排布，縮小空穴注入壁壘，讓空穴更順暢進入發光層，解決電荷注入失衡難題。

2.NBCl（N-芐基羥胺鹽酸鹽）：直接摻雜進鈣鈦礦前驅液，均勻分散在整個發光薄膜內部。分子同時擁有-OH與-NH??兩類氫鍵位點，既是氫鍵受體也是氫鍵供體，既能和周圍鈣鈦礦晶粒形成束縛作用，又能與底層OBCl分子發生分子間氫鍵結合，打通界面與體相的連接通道，構建連續氫鍵網絡。兩種分子僅官能團位置存在差異，合成路線簡單、原材料成本低廉，前驅液摻雜、界面旋涂?jī)傻拦ば蚓稍诘獨馐痔紫鋬?nèi)完成，與現有鈣鈦礦薄膜制備流程完全兼容，無需調整產線基礎設備。

2.2 標準化全溶液器件架構

研究團隊設計了一種目標器件結構：ITO導電玻璃/PEDOT:PSS空穴傳輸層/OBCl界面修飾層/摻雜NBCl鈣鈦礦發光層/TPBi電子傳輸層/LiF緩沖層/鋁金屬陰極，全部薄膜均采用旋涂溶液法制備，僅頂部金屬陰極使用真空蒸鍍，工藝難度低、可大面積制備。對照器件去除OBCl、NBCl兩種異構分子，其余膜層厚度、前驅液配比、退火溫度保持完全一致，僅通過有無氫鍵網絡形成單一變量對比，這樣能夠清晰驗證氫鍵調控帶來的性能增益。基于該方案，研究團隊同時完成了20mm×30mm大面積發光面板制備，該成果證實該分子調控方案不存在尺寸效應，大尺寸薄膜依舊保持均勻發光，適配電視、平板等中大尺寸顯示產品生產需求。

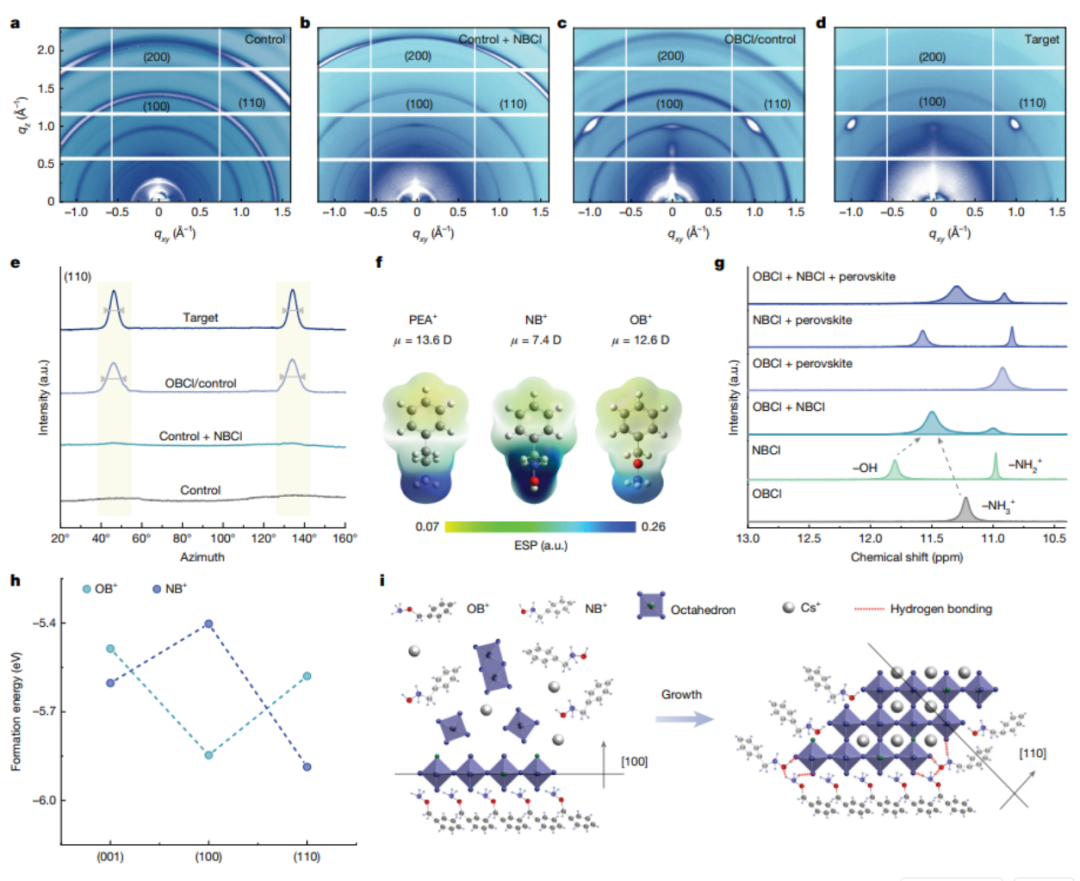

圖2.鈣鈦礦薄膜擇優取向的形成機制a–d對照組、僅摻雜NBCl、僅涂覆OBCl界面層、同時引入OBCl與NBCl的目標鈣鈦礦薄膜的掠入射廣角X射線散射（GIWAXS）圖譜；e沿(110)衍射環做方位角積分得到的各薄膜衍射強度曲線；f PEA?、NB?、OB?三種陽離子的計算偶極矩與靜電勢分布圖；g氘代二甲基亞砜溶劑中NBCl、OBCl與CsPbBr?Cl鈣鈦礦的氫核磁共振（1H NMR）譜圖；h OB?、NB?分別與鈣鈦礦不同晶面結合的形成能；i薄膜擇優取向生長機理示意圖

2.3 三重氫鍵協同調控底層機理

整套方案的核心增益來源于三類氫鍵共同作用，形成立體束縛網絡，分別解決行業三大核心缺陷： 第一，OBCl與鈣鈦礦晶格之間的界面氫鍵。OBCl的NH??基團和鈣鈦礦表面鹵素原子生成NH???X氫鍵，如同“卡扣”固定鈣鈦礦八面體骨架。傳統薄膜通電后八面體易發生角度擺動。分子動力學仿真數據顯示，引入氫鍵后晶格鍵角波動方差大幅下降，晶體形變幅度降低77%，進而抑制電場誘導晶格破裂、鹵素離子析出，杜絕相分離與光譜紅移。

第二，NBCl與鈣鈦礦晶粒之間的體相氫鍵。分布在薄膜內部的NBCl分子與每一顆鈣鈦礦晶粒形成局部氫鍵束縛，填充晶界缺陷位點，大幅降低薄膜缺陷密度，減少激子非輻射損耗，提升光致發光效率；同時氫鍵會限制鹵素離子在晶界之間的自由移動，阻斷離子遷移通道，避免器件長期工作下性能持續衰減。第三，OBCl與NBCl之間的分子間氫鍵。界面層OB分子與發光層NB分子形成NH???O分子間氫鍵，打通界面與體相的連接橋梁，強化兩層薄膜貼合度，消除界面接觸缺陷。該氫鍵是引導晶體定向生長的核心驅動力，也是本次研究最關鍵創新點。

2.4 氫鍵誘導鈣鈦礦垂直擇優取向生長

無氫鍵調控的對照薄膜中，鈣鈦礦晶粒雜亂無規則排布，GIWAXS同步輻射散射圖譜顯示衍射信號呈完整環形，無擇優取向；單獨添加OBCl或NBCl僅能輕微改善有序度，只有兩種異構分子共存形成完整氫鍵網絡時，環形衍射信號轉化為離散點狀，證明晶粒統一沿 (110) 晶面垂直生長。 垂直取向薄膜擁有兩大核心優勢：一是電荷傳輸通道沿垂直于基板方向貫通，空穴遷移率提升3.4倍，電子、空穴注入趨于平衡，復合發光概率顯著提升；二是晶界沿橫向分布，縱向傳輸路徑缺陷大幅減少，載流子損耗進一步降低。DFT理論計算驗證，OBCl更易吸附鈣鈦礦 (100) 晶面，預先提供成核位點，隨后NB與OB之間的氫鍵牽引晶粒沿 (110) 方向延伸生長，形成高度有序薄膜。

2.5 配套工藝精準優化

為最大化氫鍵調控效果，團隊同步完成退火溫度、前驅液濃度、分子摻雜比例、界面旋涂轉速等工藝參數迭代優化。針對 468 nm 純藍光與 463 nm 深藍光兩種目標波長，分別微調 GACl 輔助溶劑濃度，精準調控鹵素比例，在不破壞氫鍵網絡的前提下精準鎖定發射波長，兩種器件均無需額外復雜改性步驟即可穩定輸出飽和藍光。整套工藝容錯窗口寬，參數小幅波動不會破壞氫鍵結構，具備工業化穩定生產條件。

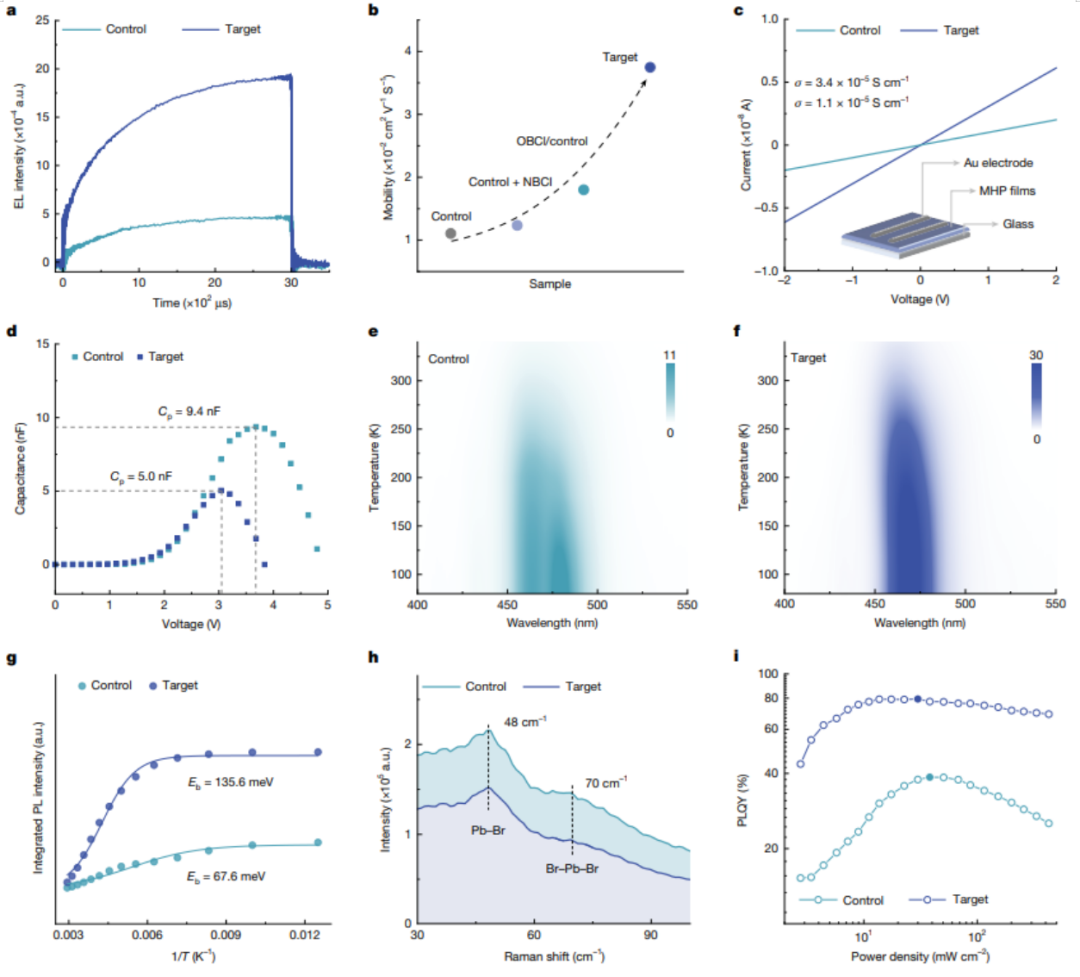

圖3. 鈣鈦礦薄膜光電性能表征：a 6V脈沖電壓下器件的瞬態電致發光信號；b由空間電荷限制電流測試提取得到的空穴遷移率；c鈣鈦礦薄膜電導率測試結果；d鈣鈦礦發光二極管的電容-電壓特性曲線，C_p代表峰值電容；e、f對照組薄膜、目標薄膜的變溫光致發光二維等高圖譜；g積分光致發光強度隨1/T變化的擬合曲線；h鈣鈦礦薄膜拉曼光譜；i不同激發功率密度下薄膜的光致發光量子產率

器件綜合性能與產業價值

3.1 光譜色純度與電壓穩定性，徹底解決色漂痛點

光譜漂移是藍光鈣鈦礦商用最大阻礙。對照器件電壓從3.2V提升至6.6V時，發光峰紅移7nm，光譜半高寬同步拓寬3nm，畫面偏黃；而引入OB/NB氫鍵網絡的目標器件，全電壓區間發光峰位置固定不變，半高寬維持窄帶水平，色彩純度全程穩定。468nm純藍光器件色坐標CIE（0.138,0.058）、463nm深藍光CIE（0.137,0.074），均滿足BT.2020超廣色域藍光指標，發光峰半高寬僅25–28nm，單色純凈度遠超多數同類藍光鈣鈦礦產品。

薄膜發光均勻性測試顯示，對照薄膜不同區域發光強度、波長差異明顯，氫鍵改性薄膜整片發光均勻，無局部暗斑、色偏，滿足屏幕像素均勻性要求。低溫光致發光測試進一步證明，目標薄膜僅存在單一對稱發光峰，無多相晶體雜峰，鹵素組分高度均勻，不存在局部相分離隱患。

3.2 光電效率實現量級跨越式提升

1.外量子效率（EQE）：無改性對照器件峰值EQE僅5.7%；468 nm純藍光目標器件 EQE達到22.0%，463 nm深藍光EQE達到16.8%，兩項數據均處于全球已公開藍光PeLED第一梯隊，遠超國內外同類低維、鹵素調控藍光方案。

2.發光亮度：對照器件最大亮度僅371cd/m2，氫鍵改性器件峰值亮度2902cd/m2，亮度提升7.8倍，覆蓋手機、車載屏、投影等高亮使用場景，高亮度區間效率滾降現象大幅緩解，高電流密度下無明顯效率暴跌。

3.電荷傳輸性能：目標薄膜空穴遷移率達到3.7×10?2 cm2/(V?s)，是對照樣品的3.4倍；單載流子器件測試證明，氫鍵網絡實現電子、空穴注入平衡，消除單一載流子過剩造成的非輻射損耗。瞬態電致發光測試顯示，同等脈沖電壓下目標器件發光強度數倍于對照組，激子輻射復合效率顯著提高。光致發光量子產率從對照組38.6%提升至79%，晶體缺陷被氫鍵大幅鈍化。

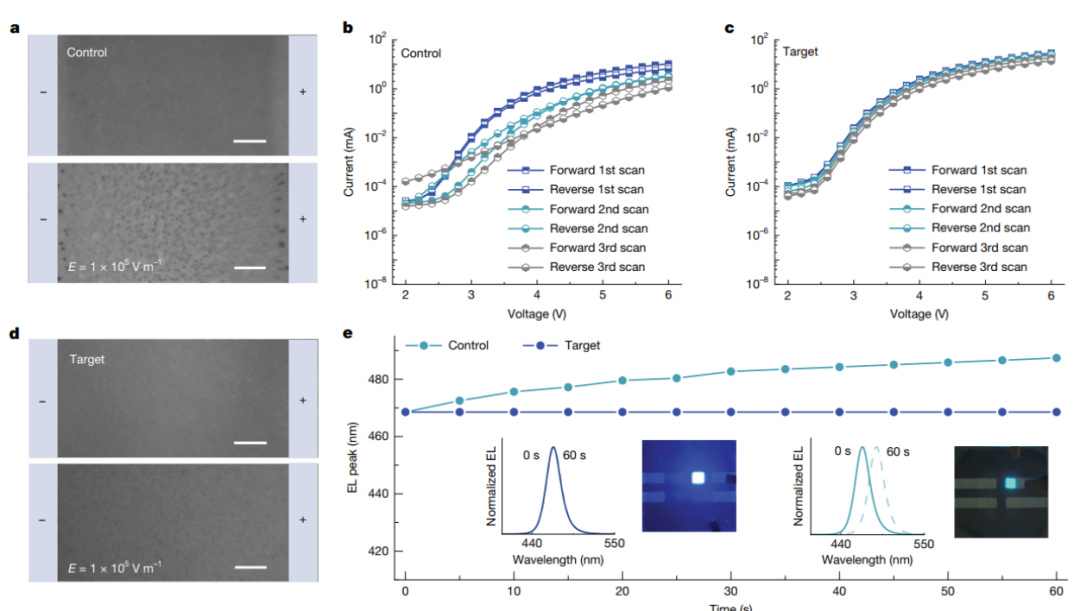

圖4. 鈣鈦礦發光二極管穩定性表征：a對照組薄膜施加外電場前（上圖）、施加外電場后（下圖）顯微照片；b、c對照組器件、目標器件的正、反向掃描電流-電壓曲線；d目標薄膜施加外電場前（上圖）、施加外電場后（下圖）顯微照片；e恒定5V電壓工作下器件電致發光峰位變化曲線。插圖：右側為對照組、左側為目標器件初始電致發光光譜（實線）與工作60秒后的光譜（虛線），同時附器件點亮60秒后的實拍圖

3.3 電學穩定性與離子遷移抑制

電流-電壓滯后曲線是離子遷移的直觀判斷依據，對照器件正、反向掃描電流差距巨大，滯后效應明顯，證明內部鹵素離子大量遷移；氫鍵改性器件I-V曲線幾乎無滯后，離子遷移被多重氫鍵網絡有效束縛。電場原位顯微觀測直觀驗證：對照組薄膜施加恒定電場60秒后出現大量黑色降解區域，晶體發生分解；目標薄膜持續通電300秒形貌無明顯變化，八面體晶格結構保持完整。低頻拉曼光譜證明，氫鍵降低激子-聲子耦合作用，晶格振動幅度大幅減小，通電熱擾動下不易發生化學鍵斷裂。

3.4 器件工作壽命大幅延長

行業統一測試標準：初始亮度100cd/m2恒定條件下測試T50亮度半衰期。普通對照器件T50僅50分鐘；468nm純藍光目標器件T50達到670分鐘，使用壽命提升13倍，實現數量級突破。壽命提升來源于三重協同作用：氫鍵穩定晶格減少熱分解、缺陷鈍化降低非輻射發熱、電荷平衡削弱焦耳熱累積。雖然距離商用萬小時級別壽命仍有優化空間，但一舉解決傳統藍光器件“短命”致命短板，為后續配體、封裝迭代提供高性能基底。

3.5 晶體薄膜綜合質量提升

同步輻射GIWAXS、SEM掃描電鏡、分子動力學仿真多重表征交叉驗證：氫鍵誘導垂直取向薄膜晶粒排布規整，晶界缺陷大幅減少；激子束縛能由67.6 meV提升至135.6 meV，激子被有效束縛在發光層內部，減少跨界面泄露。薄膜電學導電性同步提升，電容-電壓測試證明目標器件空穴注入勢壘顯著降低，載流子復合區間集中在發光層，避免載流子逃逸造成效率損失。
