▲ 電動車功率模塊的下一輪競爭，已經不只是SiC芯片性能，而是封裝結構能不能同時壓住寄生電感、熱阻、并聯一致性、機械接口和平臺擴展成本。
● Bosch PM6真正值得看的，是它把Si3N4 AMB、雙面銀燒結、3D互聯、4/8/12芯片擴展和統一機械接口放進同一個平臺化封裝邏輯里。
這篇我們聚焦：博世PM6 SiC功率模塊。
先說結論：PM6不是一個單純追求更大電流的功率模塊，而是一套面向電動化平臺的封裝架構。它想解決的核心矛盾：是車企既希望SiC逆變器有更低損耗、更高功率密度和更強熱能力，又不希望每換一個功率等級就重做冷卻器、直流母線、交流端子、PCB和電流傳感。
這里最有價值的地方，是把功率模塊從“器件載體”提升到平臺接口。PM6用同一個封裝輪廓和機械接口覆蓋較寬的相電流范圍，把芯片尺寸、芯片數量、冷卻器材料和互聯結構作為可配置變量。工程上真正要看的，不是某個單點參數最強，而是電性能、熱性能、體積、可擴展性和可靠性是否能同時成立。
|SysPro備注： 這里我們要把PM6放在“SiC芯片-功率模塊-逆變器-電驅系統”這條鏈路里看。封裝設計不再只是降低熱阻或電感，而是要減少逆變器重復設計工作量，并給不同車型功率等級留出可擴展空間。
一、這里我們想表達的核心點是什么？
這里我們想表達的核心點在于：PM6的本質是SiC功率模塊平臺化，而不是單個模塊規格升級。Bosch從SiC功率半導體、功率模塊、逆變器、DC/DC、電機到eAxle系統都有布局，所以，PM6的出現，不只是芯片封裝問題，更是電驅系統平臺接口問題。
如果從整車電動化角度看，不同車型、不同市場和不同電壓平臺會持續并存。乘用車、輕型商用車、插混、純電、燃料電池以及48V系統的節奏不同，功率模塊不能只服務一個固定功率點。PM6的目標，是讓一個模塊平臺能夠在多個功率等級之間擴展。

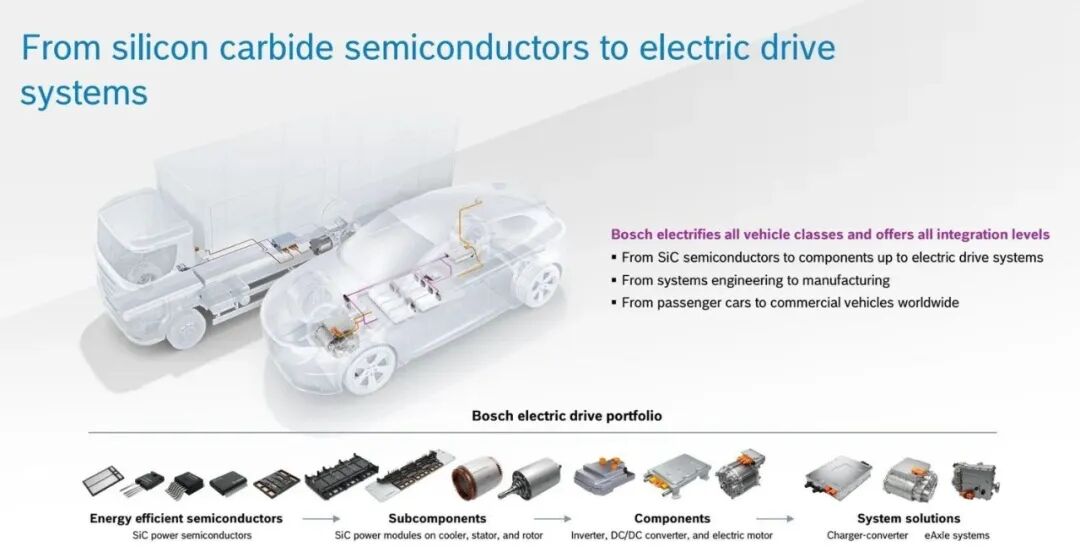

圖片來源：Bosch | Bosch從SiC半導體到電驅系統的全鏈路布局

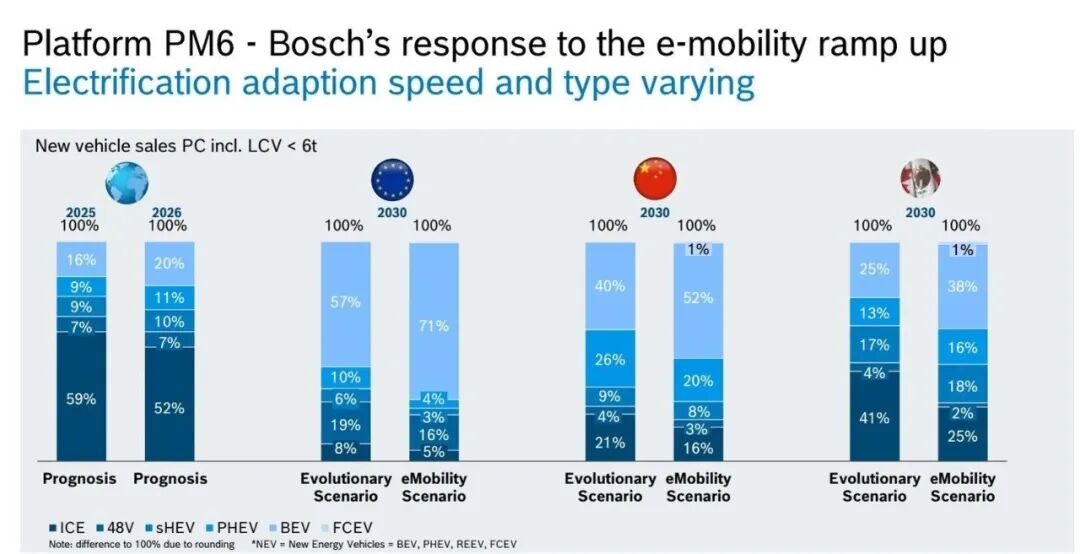

這張電動化路徑圖說明，PM6面對的不是單一BEV路線，而是多種動力形式并行的市場。功率模塊平臺必須同時適應400V/800V、乘用車/商用車、不同冷卻能力和不同功率需求。也就是說，PM6真正要做的是降低平臺分裂帶來的工程復雜度。
圖片來源：Bosch | 不同電動化路徑并行導致功率模塊平臺需要更強適配性

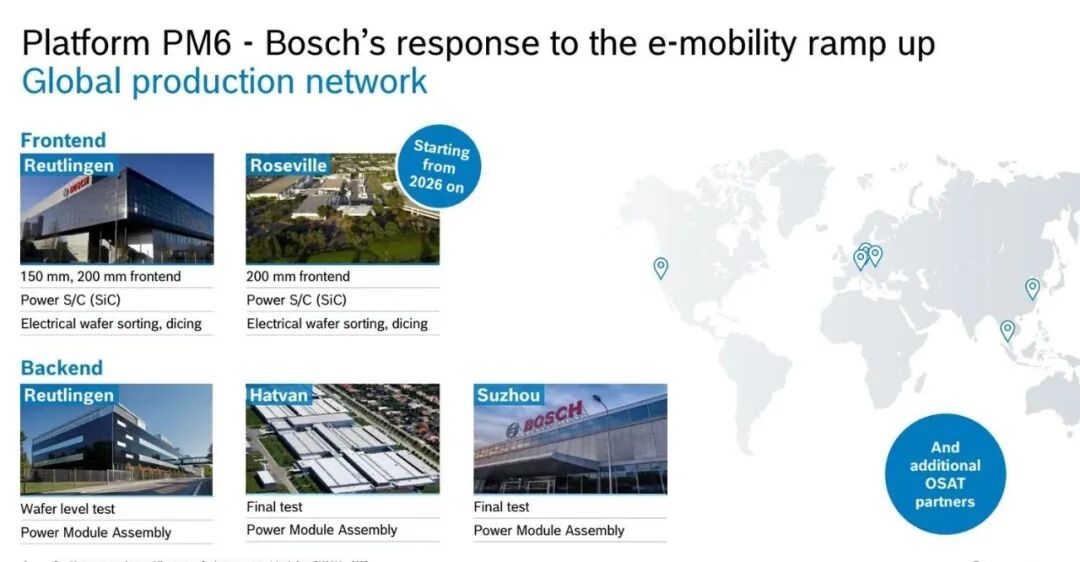

從Bosch生產網絡看，Bosch把前端SiC制造、晶圓測試、切割、模塊裝配和最終測試分布在全球多個節點。這意味著PM6不是一次性樣機設計，而是要匹配大規模制造、供應鏈穩定性和全球客戶項目導入。
圖片來源：Bosch | 全球生產網絡支撐SiC功率模塊平臺化導入
可以看出：車規功率模塊不是實驗室里把熱阻和電感做低就結束，而是要面對不同地區的產能爬坡、客戶項目驗證、失效分析閉環和長期供貨節奏。PM6如果要成為平臺，必須同時有器件供應、模塊裝配、測試篩選和系統應用能力支撐
二、趨勢/背景：PM6為什么不是簡單的第六代功率模塊

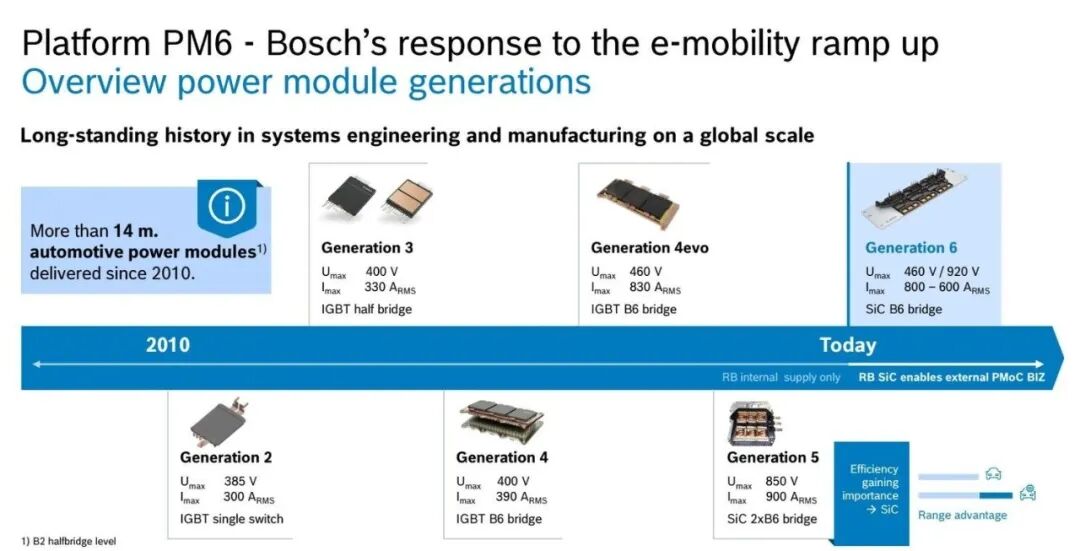

從Bosch歷史代際看，功率模塊從早期IGBT單開關、半橋、B6橋，逐步走向SiC 2xB6和第六代SiC B6橋。這些變化的背后是效率重要性上升、SiC內部供給能力增強、外部客戶業務打開，以及更高電壓/更高電流平臺開始共存。
圖片來源：Bosch | Bosch功率模塊代際演進與PM6平臺位置

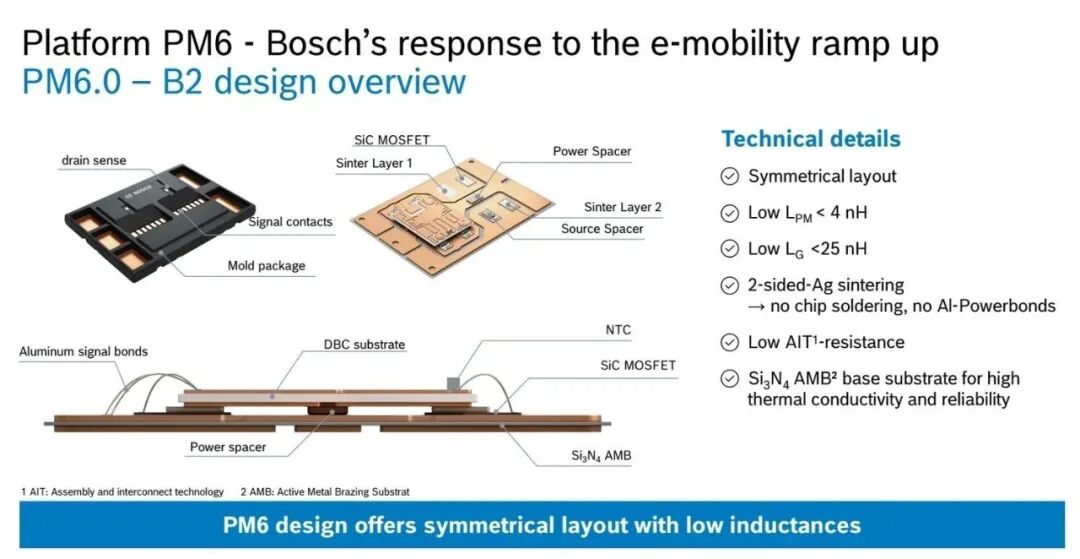

下圖是PM6.0的B2設計，以此為例，我們可以看出：Bosch已經把多個關鍵工程對象放在一起：對稱布局、低功率回路電感、低門極電感、雙面銀燒結、無芯片焊料、無鋁功率鍵合、Si3N4 AMB基板、模塑封裝和NTC溫度檢測。這些并不是孤立賣點，而是圍繞SiC高速開關和并聯一致性做的系統化封裝設計。
圖片來源：Bosch | PM6.0 B2設計：低電感、雙面銀燒結與Si3N4 AMB封裝結構
這也解釋了為什么PM6要強調三維布局?
SiC器件開關速度高，封裝寄生參數、芯片并聯對稱性和熱路徑會直接影響開關損耗、振蕩、短路行為和可靠性。平面互聯很難同時滿足低電感、低熱阻和高可擴展性，PM6因此把功率路徑、信號路徑和散熱路徑重新疊起來設計。
如果只看單顆SiC MOSFET，封裝似乎只是把芯片連接到外部電路；但到牽引逆變器功率等級后，封裝會變成系統性能的一部分。
電感決定過壓和振蕩，熱阻決定結溫和連續電流，互聯一致性決定并聯芯片分流，機械接口決定逆變器能不能復用。PM6的邏輯正是把這些變量一次性納入平臺設計。
三、本質邏輯：PM6不是堆芯片，而是用封裝結構重新組織電流和熱路 （星球節選）
下面我們來看PM6的封裝本質。這一章聚焦的問題是：為什么雙面陶瓷、銀燒結、spacer和3D互聯會成為SiC模塊平臺化的關鍵，而不是普通結構細節?

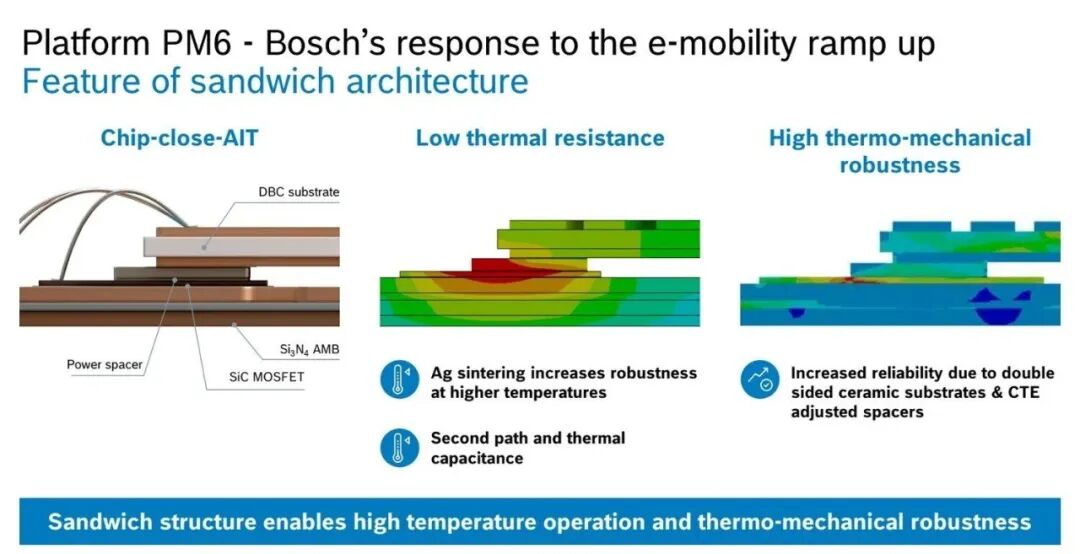

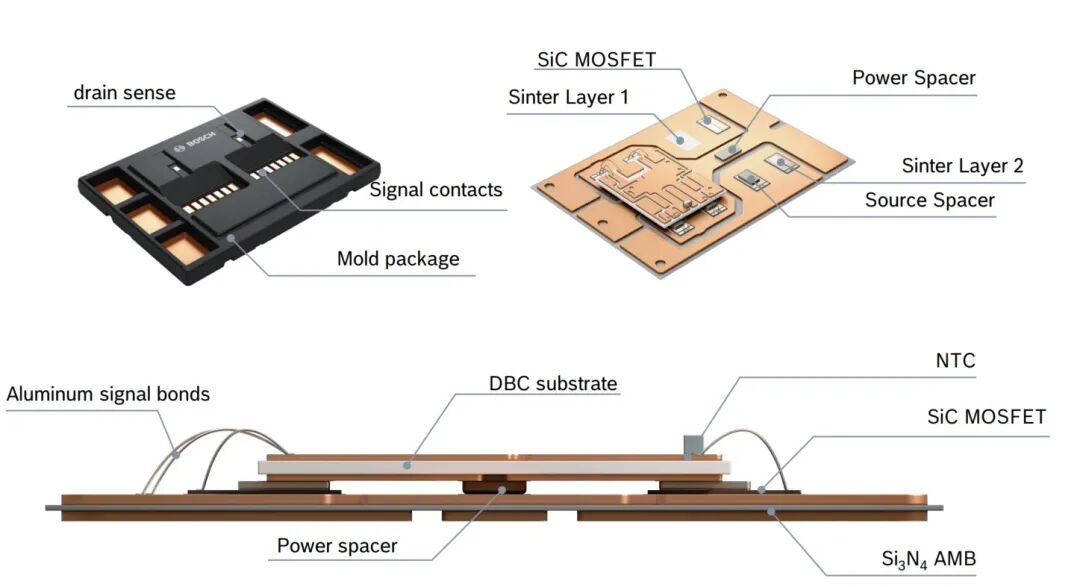

圖片來源：Bosch | 三明治架構提升高溫運行能力和熱機械魯棒性
知識星球星球完整版看點：
繼續拆的是雙面陶瓷和CTE匹配spacer如何降低熱機械應力；
PM6不是只追求低熱阻，還要讓高溫循環下的互聯可靠性和并聯一致性同時成立；
進一步展開：銀燒結、Si3N4 AMB、DBC信號路由和模塑封裝之間的取舍。
四、核心矛盾：寬功率范圍不能靠每個項目重新設計逆變器 （星球節選）
下面我們來看PM6的平臺擴展邏輯。
這一章要回答的問題是：為什么4芯片、8芯片、12芯片配置和冷卻器材料能成為PM6的工程價值核心？

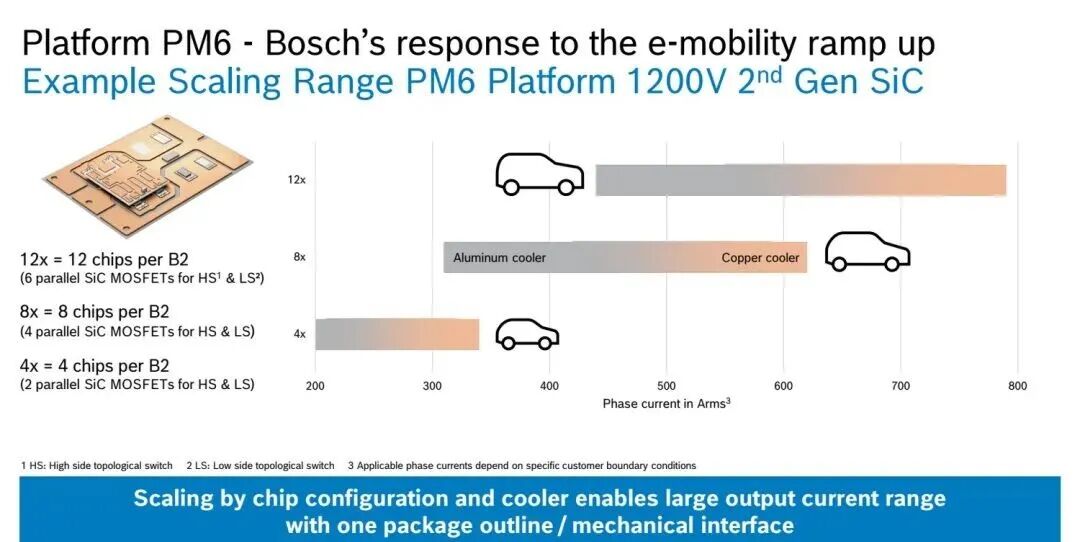

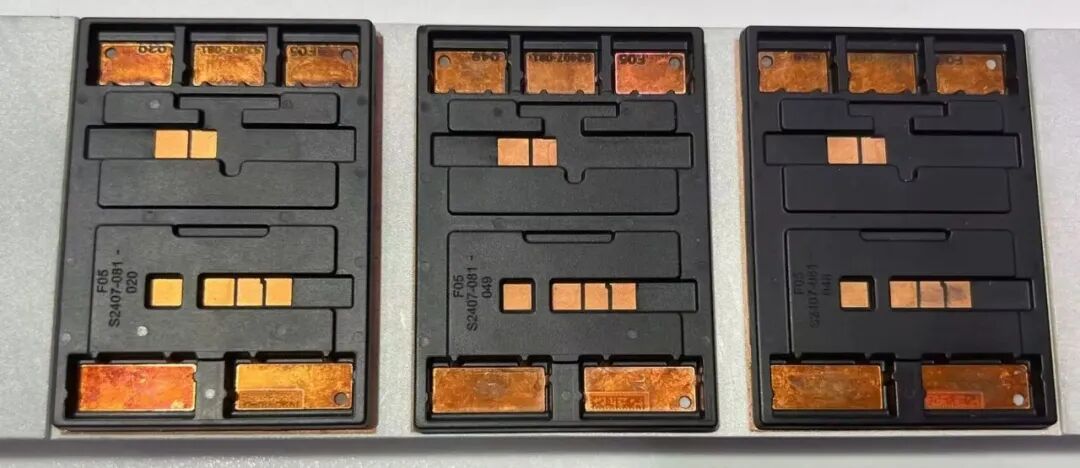

圖片來源：Bosch | 4x/8x/12x芯片配置和鋁/銅冷卻器覆蓋寬相電流范圍
知識星球星球完整版看點：
這里的核心不是把芯片數量做多，而是同一封裝輪廓和機械接口能否覆蓋不同功率等級；
如果每個功率等級都重做冷卻器、PCB、直流母線和交流端子，平臺化收益會被工程成本吃掉；
繼續拆：PM6如何用芯片尺寸、芯片數量和冷卻器材料形成模塊家族。
五、制造/驗證難點：體積、熱性能、電性能和可靠性必須同場比較 （星球節選）
下面我們來看PM6與其他模塊概念的比較。
這一章要回答的是：為什么Bosch會用相同SiC芯片、相同母線、相同冷卻和相同PWM邊界來比較PM6、CSL和DSL？
圖片來源：Bosch | 功率模塊KPI愿望清單揭示電性能、熱性能、體積、擴展性和可靠性的沖突
知識星球星球完整版看點：
這部分真正有價值的是歸一化比較：同樣的SiC芯片和邊界條件，才能看出封裝本身的差異；
PM6要證明的不只是某個參數最好，而是在多個沖突KPI中同時保持優勢。
繼續拆：CSL、DSL和PM6各自為什么會在體積、擴展性、熱和電性能上形成不同取舍。
六、給我們的啟示：下一代SiC模塊競爭，是封裝平臺定義權的競爭 （星球節選）
下面我們總結下，聊聊PM6對后續車規SiC功率模塊設計究竟帶來了什么啟示？

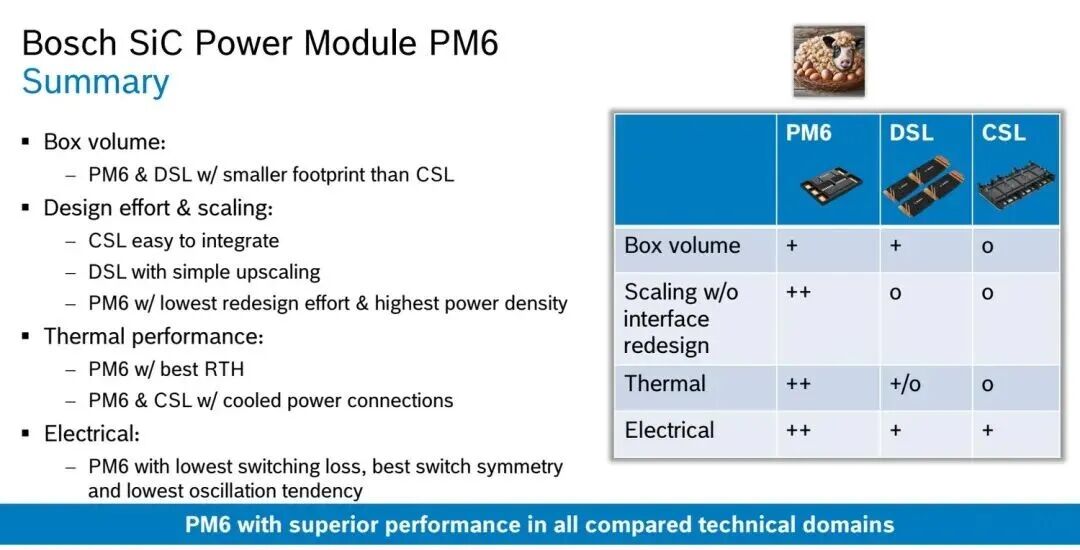

圖片來源：Bosch | PM6在體積、擴展性、熱性能和電性能中的綜合優勢總結
知識星球星球完整版看點：
PM6給出的啟示是：SiC模塊不能只按峰值電流或單點熱阻評價；
真正的系統價值來自封裝平臺能否降低不同功率等級逆變器的重復開發量；
繼續拆：PM6對HybridPACK、Easy模塊、嵌埋PCB和直接冷卻模塊路線的啟發。
圖片來源：SysPro知識星球發布
?? SysPro總結
Bosch PM6的價值，不是把SiC芯片簡單封進一個更小模塊，而是用三維互聯、雙面銀燒結、Si3N4 AMB和統一機械接口，把電性能、熱性能、體積、擴展性和可靠性放進同一個可演進平臺。
這篇文章我們想高明白的、也是PM6真正的競爭點：是功率模塊能否減少不同功率等級逆變器的重復設計，并在SiC高速開關下保持低損耗、低振蕩和高熱機械魯棒性？
本篇為主題功率模塊封裝_Bosch PM6 SiC功率模塊平臺與柔性互聯技術學習總結（節選版），完整解讀、參考資料與擴展筆記已整理在「SysPro電力電子技術」知識星球中。
本文Bosch PM6、SiC功率模塊、三維互聯、雙面銀燒結、Si3N4 AMB、低寄生電感、功率模塊平臺化、柔性互聯、直接冷卻、開關對稱性和逆變器接口復用。
