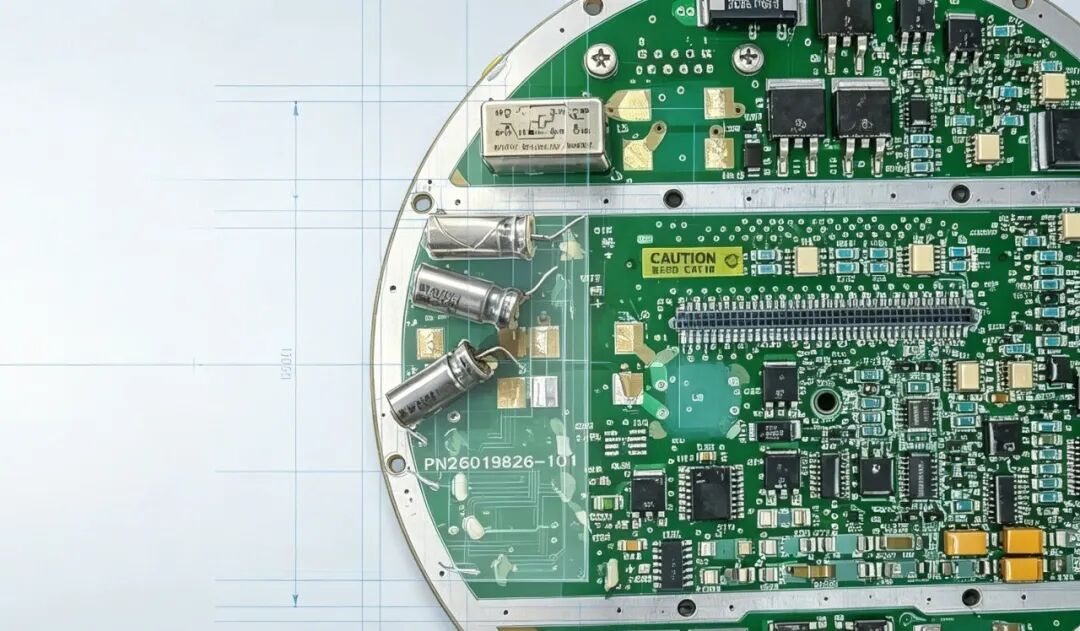

深空探測、深海潛行、野戰作戰…… 各類國防裝備常年運行在溫差劇烈、潮濕鹽霧、持續震動的極端環境。支撐雷達、制導、機載控制系統穩定工作的核心載體，就是 軍工PCB。
和追求性價比的民用電路板不同，軍工PCB必須做到長期零故障，生產成本達到民用板 5-10倍。
文將按照一塊軍工PCB從研發設計、標準合規、量產加工、質檢驗證到合規供貨的完整生命周期，全方位拆解軍工電路板全套硬性規范。
想要交付軍工裝備，PCB成品首先要通過魔鬼式模擬測試，復刻戰場、太空、深海惡劣工況，不達標直接報廢。

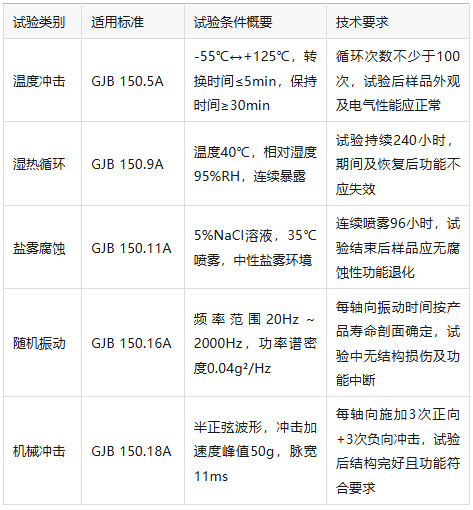

全部測試依據GJB 150系列軍用環境標準執行：
環境測試通過后，還需單獨校驗電氣參數，全部達標才能進入下一環節：
疊加極端溫度、振動雙重壓力加速老化，快速挖掘設計、加工暗藏缺陷，提前篩除不良品，保障批量產品長期穩定。
能通過嚴苛檢測的PCB，背后是一套精度遠超民用產品的加工標準，每道工序參數嚴格鎖定，杜絕工藝瑕疵。
鉆孔嚴控孔徑精度與孔壁垂直度，保障元器件精準裝配；多層板導電核心的孔金屬化，硬性要求孔壁鍍銅厚度≥25μm，鍍層均勻無空洞、裂紋。
在尺寸精度上，軍工PCB要求極為苛刻：
常規軍工場景：最小線寬/間距≥0.1mm
航天高端場景：最小線寬/間距≥0.075mm
銅厚公差嚴格控制在±10%（民用僅±20%）
更高的精度，意味著電路板導電更均勻、結構更穩定，長期運行不易出現故障。
根據裝備可靠性等級，可選鍍錫、OSP、鍍鎳金，航空制導核心裝備優先采用ENEPIG化學鎳鈀金工藝，抗腐蝕、耐高低溫能力更強。全部 PCBA 成品必須執行三防涂覆（防潮、防霉、防鹽霧），遵循SJ 21517-2018標準，隔絕潮濕、鹽霧侵蝕。
加工精度再高，若前期設計存在缺陷，產品依舊無法適配極端工況。軍工 PCB 設計擁有完整硬性規范，從根源規避故障。
軍工PCB堅決杜絕普通民用板材，統一選用FR-4增強型板材、高Tg基材、聚酰亞胺等軍用級高可靠原材料，從材質上保障極端工況適配能力。
其中，玻璃化轉變溫度是核心考核指標，軍工標準硬性規定：基材Tg值≥170℃，遠超民用板材要求，可有效避免高溫環境下板材變形、性能衰減等問題。針對軍用高速信號傳輸設備，還需搭配低介電常數、低傳輸損耗的專用板材，全方位保障信號傳輸?shù)耐暾耘c穩定性。
軍工布線明確禁止 90° 直角、銳角走線，統一使用 45° 斜向或圓弧走線，消除信號反射、阻抗波動。多層板電源層、地層相鄰排布，縮小電流環路、降低電磁干擾；差分、時鐘信號線嚴格管控等長、等阻抗；布線填充占比不低于 50%，各層密度均勻。
軍用電子裝備普遍功率密度高、發熱量大，熱設計是保障設備穩定運行的關鍵環節，且有著明確的硬性間距標準：
設備溫升超30℃時，風冷工況：敏感器件與熱源間距≥2.5mm
自然散熱工況：敏感器件與熱源間距≥4.0mm
在結構設計上，大面積銅箔區域的元件焊盤需增設隔熱帶，緩解高溫堆積；而承載5A以上大電流的焊盤禁止采用隔熱結構，兼顧散熱效率與大電流傳輸?shù)陌踩?、穩定性。
為適配戰場、太空、深海等不可控的極端工況，軍工PCB核心電路均采用冗余容錯設計，通過增設備用電路線路、關鍵電路雙鏈路布局的方式，有效規避單點線路故障引發的整機設備癱瘓問題。
與此同時，設計階段同步落地可制造性（DFM）與可測試性（DFT）理念，在電路關鍵節點預留標準化測試點位，便于設備通電檢測、故障快速定位與后期運維檢修，全方位提升軍用裝備的服役穩定性與可維護性。
軍工PCB能夠?qū)崿F(xiàn)超高可靠性，核心秘訣在于全流程依托GJB國軍標體系嚴格管控。從原材料選型、方案設計、工業化生產到成品驗收，每一個環節都有明確且嚴苛的硬性規范，徹底摒棄通用化、粗放式的民用生產模式。
GJB 4057A-2021《軍用電子設備印制電路板設計要求》是軍工 PCB 設計最高準則，從選材、電路架構、環境耐受、可測試性六大維度劃定設計紅線；航天配套產品額外遵循 QJ 3103A-2011 航天專用補充標準。
滿足設計、工藝、標準全部要求只是基礎，企業還需集齊全套軍工資質，才有資格承接國防訂單：
總結 從產品研發階段的標準化設計、全流程約束的國軍標合規體系，到微米級精密量產加工、嚴苛的極限可靠性質檢，再到高門檻的企業供貨資質，一塊軍工 PCB 的誕生，每個環節都充滿高標準約束。它外觀樸素，卻是航空航天、海防、地面作戰裝備不可或缺的電子基礎。數倍于民用板的生產成本，換來極端環境下零故障、長壽命、高穩定的使用表現，是我國國防電子產業穩步發展的底層硬件底氣。
一塊不起眼的軍工PCB，默默撐起大國國防的硬核力量。
