DA14531項目進入產品化階段后，問題往往不再只是“功能能不能跑”，而是休眠電流是否達標、固件是否可被讀取、調試口是否關閉、OTA路徑是否可靠，以及晶振校準值是否正確寫入OTP。本文整理幾個量產前容易忽略的細節，方便開發者逐項核對。
01
啟用CFG_DEVELOPMENT_DEBUG導致休眠電流高？
如果測試中發現休眠電流或運行電流與預期不一致，可以先確認工程是否啟用了CFG_DEVELOPMENT_DEBUG。
定義Development Mode后，測試模塊并不會真正將OTP中的內容復制到RAM中運行，而是模擬OTP內容復制到RAM所需的時間；取消該宏定義后，調試接口會關閉，系統會按真實啟動流程將OTP內容復制到RAM中運行，因此電流表現會發生變化，運行電流可能升高。
02
如何防止固件被獲取
固件保護可以分兩層理解：第一層是關閉可訪問入口，例如JTAG和UART；第二層是在存在外部Flash或資產保護需求時，對固件本身進行加密。
2.1 固件位于OTP中，Boot from OTP

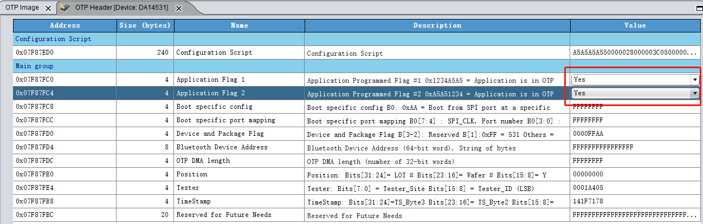

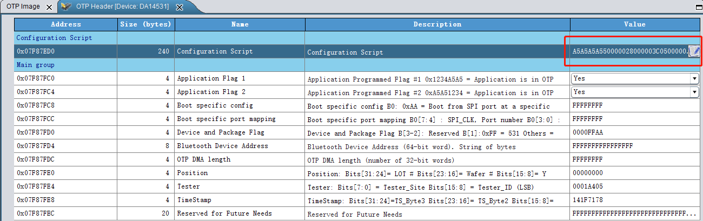

如果固件大小小于32KB，且產品開發已經成熟，即可將固件燒錄到OTP中。需要注意，Boot from OTP必須在OTP Header中將Application Flag 1和2設置為Yes，否則芯片不會從OTP中加載代碼。
點擊可查看大圖
2.1.1 禁用JTAG
使用SmartSnippets Toolbox中的OTP功能，打開OTP Header中的Configuration Script：

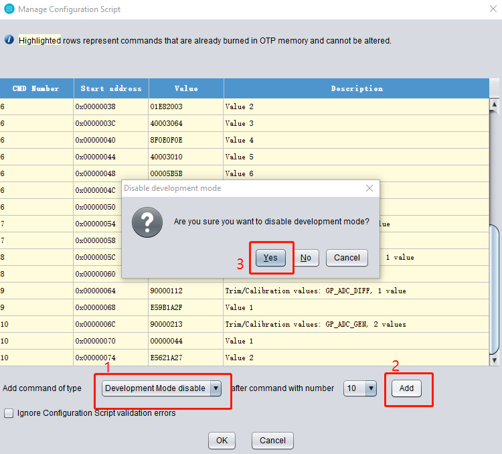

依次進行以下操作：
選擇指令類型：Development Mode Disable。
點擊Add。
點擊Yes。

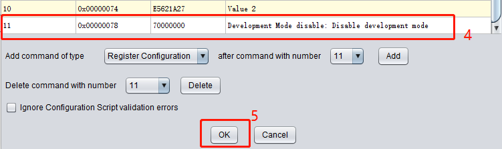

完成后即可看到禁用JTAG的指令已經添加。點擊OK后，在OTP Header頁面點擊Burn，即可完成禁用JTAG操作。
2.1.2 禁用UART
在DA14531的BootROM Sequence中，通過設置Application Flag即可禁用UART。詳細流程請參考《DA14531數據手冊（DA14531 Datasheet）》中的Section 4.5: BootROM Sequence。除此之外，請確保固件中未啟用UART功能。
（您可掃描下方二維碼或復制鏈接至瀏覽器中打開參考《DA14531數據手冊（DA14531 Datasheet）》中的Section 4.5: BootROM Sequence）
https://www.dialog-semiconductor.com/sites/default/files/da14531_datasheet_3v1.pdf
2.2 位于Flash中的固件
如果固件位于Flash中，同樣可以通過上述方式禁用JTAG/UART。不同點在于：需要在OTP中燒錄Secondary Bootloader，用于引導DA14531從Flash啟動。

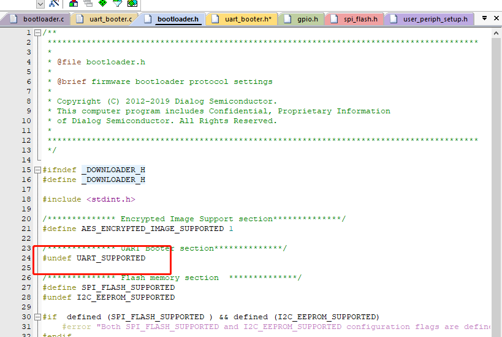

Secondary Bootloader默認未啟用UART功能，同時固件本身也需要確認未啟用UART。完成這些設置后，芯片將無法再通過JTAG或UART進行通信、調試或燒錄，后續固件升級只能通過OTA方式完成。
2.3 創建加密固件
與此同時，如果還擔心固件被竊取，例如拆焊Flash存儲器，或通過另一顆未禁用JTAG的SoC讀取數據。此時可以選擇對固件進行加密。
固件加密可通過兩步實現：使用SmartSnippets Toolbox生成加密固件，并將啟用加密功能的Secondary Bootloader燒錄到OTP中。

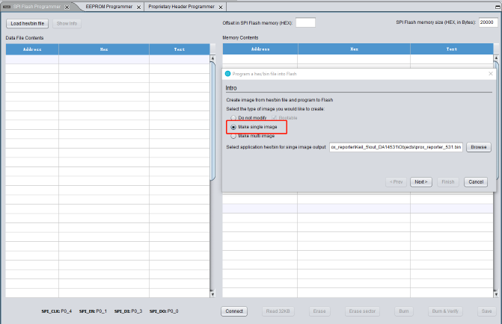

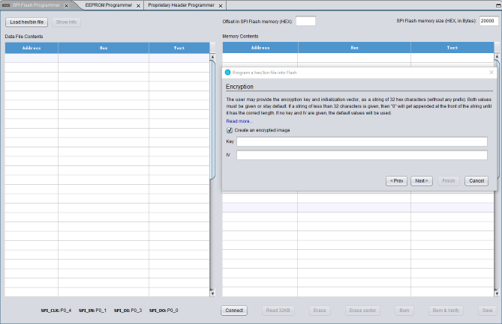

2.3.1 創建加密固件
2.3.2 設置密鑰
2.3.3 在Secondary Bootloader中啟用AES_ENCRYPTED_IMAGE_SUPPORTED
該功能已在默認配置中定義。

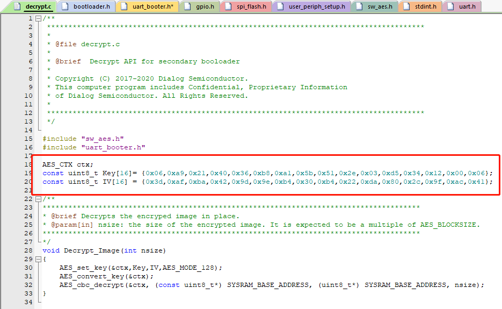

2.3.4 在Secondary Bootloader的decrypt.c中設置自定義KEY[..]和IV[..]，并與生成加密固件時使用的KEY[..]和IV[..]保持一致
按上述方式生成的加密固件也可以通過PLT進行批量生產。同一批次可選擇一組加密數組，也可選擇多組加密數組；若選擇多組加密數組，量產時需要注意匹配關系。
總體來說，防止DA14531被訪問可以通過禁用JTAG/UART實現。如果希望進一步保護固件資產，可以采用固件加密方案。
2.4 如何對加密固件進行SUOTA升級
基本流程與普通SUOTA流程一致，可參考《DA14585/DA14586和DA14531設備BLE SUOTA升級教程（Tutorial BLE SUOTA Update on DA14585/DA14586 and DA14531 Devices）》。
（您可掃描下方二維碼或復制鏈接至瀏覽器中打開參考《DA14585/DA14586和DA14531設備BLE SUOTA升級教程（Tutorial BLE SUOTA Update on DA14585/DA14586 and DA14531 Devices）》）
http://lpccs-docs.dialog-semiconductor.com/Tutorial-BLE-SUOTA-DA145x/index.html
該場景本質上是對加密固件進行SUOTA升級，具體操作如下：
創建加密固件并完成密鑰設置。
對加密固件執行OTA升級。
Secondary Bootloader（SB）可以使用同一版本，燒錄到OTP中，并設置Application Flag。
測試階段可將Secondary Bootloader（SB）燒錄到Flash中。
默認Secondary Bootloader（SB）已啟用AES_ENCRYPTED_IMAGE_SUPPORTED，只會對加密固件執行校驗。

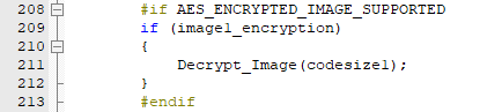

對于未加密固件，不會啟用該校驗過程，相關邏輯位于decrypt.c。
03
JTAG

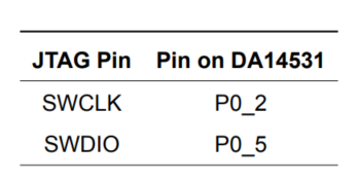

JTAG由SWDIO和SWCLK組成。在WLCSP17封裝中，SWCLK和SWDIO分別分配給P0_2和P0_5。

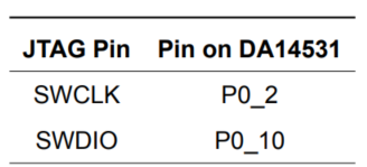

對于FCQFN24器件，SWCLK分配給P0_2，SWDIO分配給P0_10。

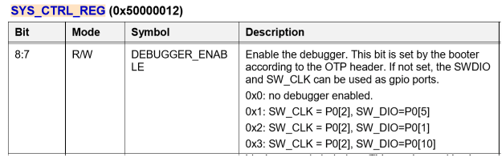

也可以通過軟件配置將SWDIO分配給P0_1或P0_5。在Booting過程中，JTAG默認未啟用。
如果在任何串行接口上都找不到可啟動設備，Booting程序會根據配置腳本（CS）中存儲的內容執行兩種處理：若CS中存儲了“調試器禁用”（0x70000000）命令，引導程序將重新掃描外圍設備；否則，芯片會在啟用調試器（JTAG）的狀態下進入無限循環。
04
晶振校準（XTAL Trim）
XTAL Trim通過調整DA14531內部兩個電容實現，具體由CLK_FREQ_TRIM_REG寄存器中的值控制。默認值為FF和00，分別對應最大值和最小值。Toolbox中的XTAL Trim Value會寫入該寄存器，寄存器地址為0x50000002。該值保存在OTP Header中。更多時鐘相關信息可參考《DA14531數據手冊（DA14531 Datasheet）》第10章及后續章節。
（您可掃描下方二維碼或復制鏈接至瀏覽器中打開參考《DA14531數據手冊（DA14531 Datasheet）》）
https://www.dialog-semiconductor.com/sites/default/files/da14531_datasheet_3v1.pdf
外部時鐘選型也可參考DA14531硬件設計指導文檔：《DA14531/530硬件設計指南（DA14531/530 Hardware Guidelines）》。
（您可掃描下方二維碼或復制鏈接至瀏覽器中打開參考《DA14531/530硬件設計指南（DA14531/530 Hardware Guidelines）》）
https://www.dialog-semiconductor.com/sites/default/files/an-b-075_da14531_hardware_guidelines_1v4.pdf
4.1 固件位于OTP中，Boot from OTP
開發過DA14580/DA14585的用戶應該知道，若要將晶振校準值燒錄到OTP中，只需向芯片OTP Header中的固定位置寫入一個兩字節數值即可。

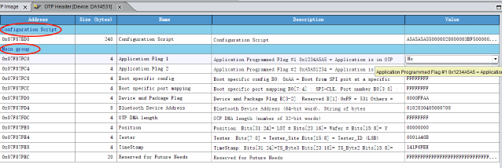

DA14531的情況有所不同。DA14531的OTP Header分為兩部分：Configuration Script和Main Group。
其中，Main Group用于存放常用配置，例如SPI Flash引腳、藍牙MAC地址、時間戳等；特定OTP位置具有特定含義。
Configuration Script提供更靈活的配置方式，字段含義與其在OTP中的位置沒有固定對應關系。用戶可通過Toolbox工具中的Add按鈕增加字段，用于聲明某項配置。晶振校準值需要添加到Configuration Script部分中。
4.2 操作步驟

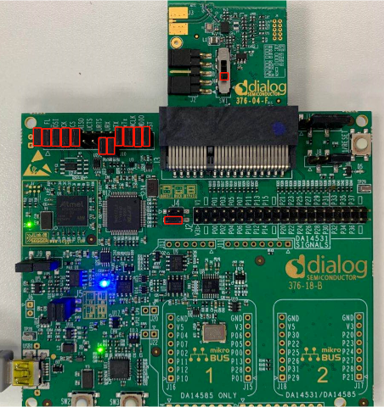

4.2.1 按照下圖方式配置開發板跳帽：

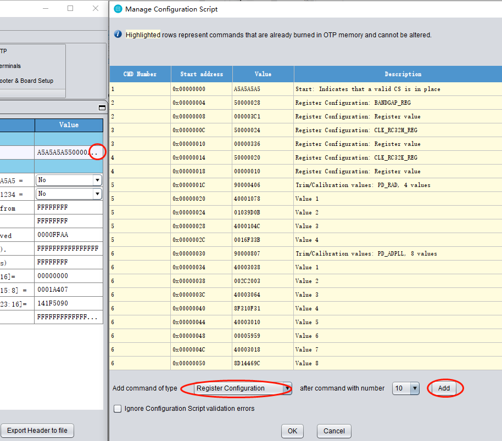

4.2.2 使用Toolbox讀取DA14531當前Configuration Script的值，打開Configuration Script配置頁面，并點擊Add按鈕：

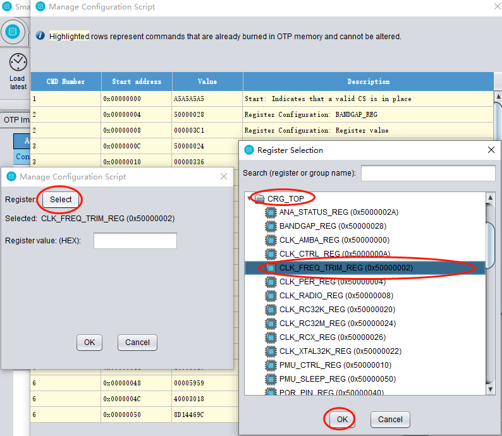

4.2.3 選擇需要配置的寄存器：

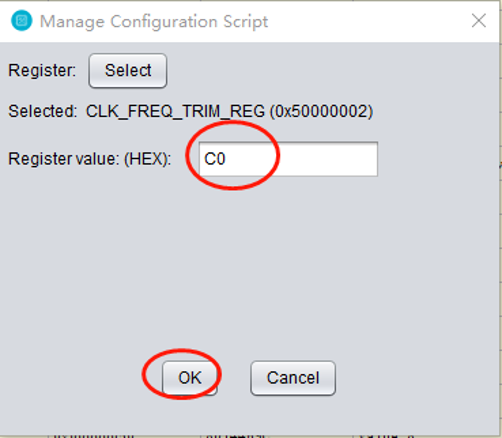

4.2.4 添加需要寫入該寄存器的值，然后點擊OK。

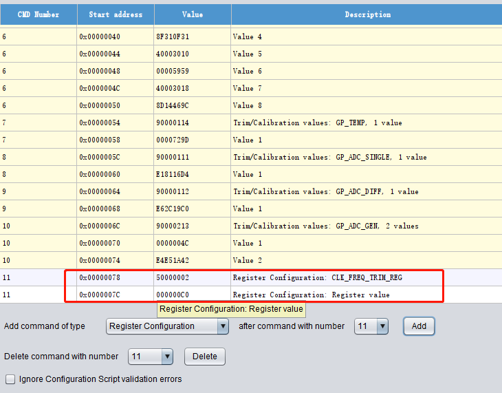

4.2.5 需要注意，由于Configuration Script并不是通過OTP中的固定位置表達特定含義，以上步驟只是為了獲取晶振校準值寄存器的OTP位置，以及寄存器寫入值的OTP位置：
由上圖可知：
晶振校準寄存器在DA14531內部的地址為：0x50000002
對應OTP地址為：0x07F87ED0+0x00000078=0x07F87F48
需要寫入該寄存器的值為：0x0000000C
對應OTP地址為：0x07F87ED0+0x0000007C=0x07F87F4C
4.2.6 完成以上配置后，回到Toolbox的OTP Header頁面，點擊Burn按鈕即可將XTRIM值寫入OTP。
4.2.7 除使用Toolbox寫入OTP外，也可以通過prod_test.exe工具寫入OTP。由于OTP只能一次性寫入，若希望通過prod_test.exe完成該操作，則上述步驟4.2.6不能執行。
prod_test.exe工具用法如下：
4.2.8 從官網下載最新SDK，在SDK目錄中找到prod_test.hex（prod_test_531_UART_P05.hex）固件和prod_test.exe工具。將prod_test.hex（prod_test_531_UART_P05.hex）燒錄到開發板中，然后按下開發板復位按鍵啟動固件。
4.2.9 進入命令行界面，輸入以下命令：

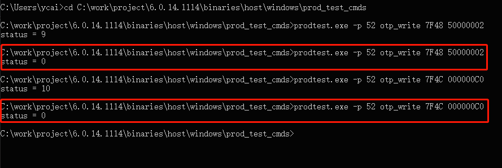

prod_test_cmds>prod_test.exe -p 52 OTP_write 7F48 50000002status=0prod_test_cmds>prod_test.exe -p 52 OTP_write 7F4C 000000C0status=0
其中，-p用于指定串口號；7F48和7F4C是相對OTP Header（0x07F80000）的偏移地址。
50000002和0000000C是需要寫入對應OTP地址的數值。
4.2.10 上述操作成功后，重新使用Toolbox連接OTP并讀取OTP Header，可看到與步驟4.2.5一致的內容。
（您可掃描下方二維碼或點擊文末“閱讀原文”到瀏覽器打開查閱瑞薩DA14531的更多信息）
https://www.renesas.cn/zh/products/da14531?queryID=bef252f268be9861239382c1c6246d38
不過從實際上手到跑通demo再到產品落地，開發者可能會遇到各式各樣的問題，因此我們整理了開發者在開發瑞薩DA14531產品時常遇到的問題以及解決方案，覆蓋硬件設計到軟件使用。
希望能幫助大家在瑞薩DA14531的開發過程中更快定位問題、減少調試時間，讓BLE低功耗產品開發更加順利。
