瑞薩嵌入式AI技術漫談 · 技術架構與部署模式
使用傳感器為Edge AI/TinyML采集數據
1
概述
在基于傳感器的Edge AI與TinyML應用中，數據采集是整個機器學習開發流程的基礎環節，也是決定模型能否在真實世界穩定運行的關鍵因素。現實環境中的傳感器信號通常具有高噪聲、多變性和強場景依賴性，使得構建高質量的數據集成為一項具有挑戰性的工作。若在數據采集階段缺乏結構化方法，模型往往會因覆蓋不足、標注不準確或數據偏
差而無法在現場可靠工作。
為應對這些挑戰，瑞薩電子的Reality AI軟件提供了一套針對傳感器與信號處理場景優化的完整AI開發工具鏈。Reality AI Tools?能夠處理加速度、振動、聲音、電氣（電流/電壓/電容）、雷達、射頻及各類專有傳感器數據，通過識別信號中反映真實世界事件與狀態的特征，自動生成適用于嵌入式端的高效模型。同時，Reality AI提供數據管理、數據增強、數據可用性評估和端側部署等能力，使開發團隊能夠在數據規劃、采集、驗證和優化過程中降低風險、縮短周期并提升整體質量。
本章將介紹適用于Edge AI/TinyML應用的數據采集方法，包括如何設計數據覆蓋矩陣、如何規劃采集環境、如何建立可信的標注機制，以及如何在采集過程中持續監控數據質量。同時，本章還將闡述Reality AI Tools在數據可用性評估和迭代式數據覆蓋中的作
用，幫助開發者更高效地構建可適應真實世界復雜性的高質量數據集。
2
規劃需要采集的數據
數據采集是機器學習項目中投入最大、耗時最長且風險最高的階段。傳感器數據具有高噪聲、多樣性和復雜背景條件，如果規劃不當，模型很可能在真實環境中出現泛化失敗的情形。因此，在開始采集之前制定一套嚴謹、結構化的數據采集規劃至關重要。完善的規劃能夠顯著降低采集成本，并確保后續模型訓練、驗證與部署更具魯棒性和可預測性。
為了避免常見的數據采集陷阱，Reality AI建議從以下四個方面構建完整的數據采集規劃：
在規劃階段越是投入時間進行預研和周密設計，后續的采集、訓練與驗證階段就越能避免高成本、不可逆的問題。
需要多少數據？
在明確了數據采集規劃的總體要素之后，隨之而來的關鍵問題是如何確定采集數據的數量與覆蓋范圍。對于大多數信號類機器學習任務而言，“采集一些數據”遠不足以支撐模型訓練。模型要在真實世界中表現穩健，必須對目標現象的自然變異、設備差異以及環境變化具有充分認識，而這一切都依賴于足夠且具有代表性的數據。因此，Reality AI推薦使用數據規劃表作為規劃工具，以系統化方式識別數據需求并設計采集策略。
規劃數據范圍的核心目標，是確保采集的數據能夠捕捉并克服測量對象在真實場景中的自然變化。這意味著需要在目標類別與關鍵元數據變量的多種組合下采集具有統計意義的獨立觀測數據。例如，當任務涉及兩類目標（如“正常”與“故障”）并結合若干不同運行模式時，必須為這些組合構建相應的數據規劃表。在項目早期，如果尚不確定同一個模型能否泛化至不同設備類型，則更有必要為每種設備分別構建獨立的表，使其從二維變?yōu)槎嗑S。

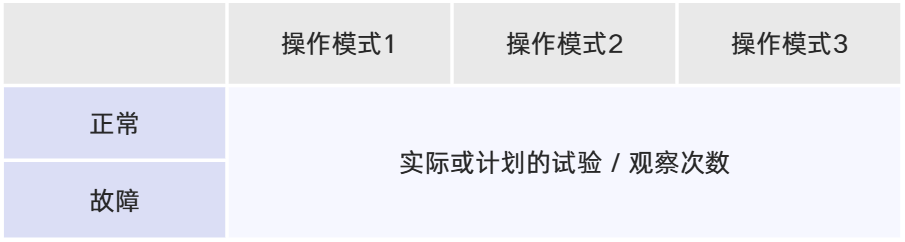

簡單數據規劃表示例
一個完整的數據規劃表應囊括所有能夠?qū)е聰?shù)據分布變化的維度，包括目標類別、環境條件（溫度、濕度、噪聲等）、設備屬性（型號、尺寸、使用年限）、安裝方式以及運行工況。由于這些維度數量通常較多，難以在單一表格中一一列出，因此常見做法是先整理每個維度的取值范圍，再據此構建一份可用于跟蹤、管理與補充的數據規劃表或數據庫。
Reality AI工具文檔中給出了一個典型案例：如果設備使用年限按5年劃分、溫度按-12℃劃分、濕度按10%劃分，同時需要覆蓋6種目標類別、5種設備型號、4種尺寸和4檔使用年限，那么潛在的采集組合數量將達到：

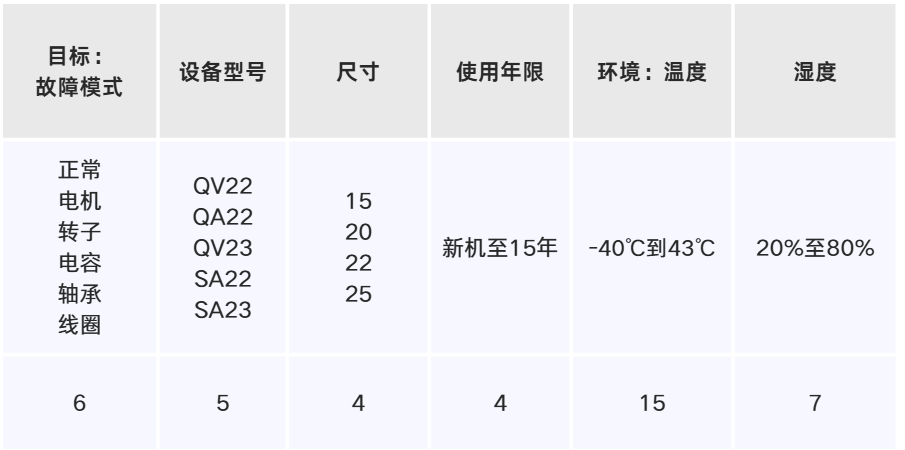

更復雜的數據規劃表示例
在理想情況下，每個單元格應包含至少25個獨立觀測樣本，這一經驗值源于中心極限定理與大數定律，用于確保模型在噪聲和隨機性條件下仍能學習到穩定的分布結構。而在實際應用中，具體所需樣本量仍會受目標變化量、背景條件復雜度以及設備差異的影響，有些維度可能需要更多，有些則可能需要較少。
然而，真實世界的數據采集通常無法完全填滿數據規劃表的每一個組合條件——無論是成本還是時間都不允許。因此，數據規劃表的真正價值不在于“窮舉”，而在于幫助開發者識別哪些維度是必須覆蓋的、哪些維度可以適當抽樣、哪些維度需要在模型表現不佳時再行補充。通過這種方法，開發者既能確保模型具備足夠的泛化能力，又能在采集成本與系統性能之間取得平衡。Reality AI推薦采用迭代式方法，通過逐步擴展覆蓋區域，以更加成本可控、風險更小的方式構建高質量數據集。
例如，在一個復雜的數據規劃表案例中，可以從“概念驗證”階段開始，選擇一種設備型號與尺寸，在不同使用年限的4–5臺設備上采集數據，并在測試環境下人為模擬目標故障模式。如果能夠控制環境條件，則在4–5種環境下采集數據；若無法控制，則記錄關鍵環境變量并盡量保持一致。通過填充如下單元格的數據規劃表：
即可構建模型的1.0版本。隨后，通過觀察各故障模式的預測準確率、正常狀態的誤報率以及在使用年限、溫度、濕度等元數據的表現差異，可以判斷哪些維度需要在后續階段補充采集。
還可以通過選擇性驗證測試進一步識別哪些類別更為關鍵。例如，將五臺設備中的四臺用于訓練，將最老的一臺用于驗證，判斷模型是否能夠跨不同使用年限泛化。如果驗證表現良好，則說明使用年限并不是模型性能瓶頸，可適當降低該維度的采集優先級；反之，則需要增加該維度的采集量。同樣的方法可用于測試不同尺寸、不同型號或不同環境組合的數據，以系統判斷哪些維度對模型性能影響最大。
基于上述方法，Reality AI推薦使用以下迭代流程來完成數據規劃：
1 | 選擇數據規劃表的一部分作為初始重點關注對象。 |
2 | 盡可能全面地采集這部分數據。 |
3 | 基于這些數據構建初版模型。 |
4 | 觀察各維度的準確率差異并據此決定下一步采集重點。 |
5 | 在新區域內測試模型泛化能力，并根據準確率決定是否補采。 |
6 | 將新數據加入訓練集并重復上述流程，直到數據規劃表的關鍵區域均得到探索與驗證。 |
在實踐中，一個有效的策略是在約三分之一的數據規劃表的單元格中收集至少25個獨立樣本，同時確保表中不存在完全空白的行或列。這種方法既能減少不必要的數據采集成本，又能確保模型具備足夠的泛化能力，滿足Edge AI與TinyML場景中對實時性和魯棒性的要求。

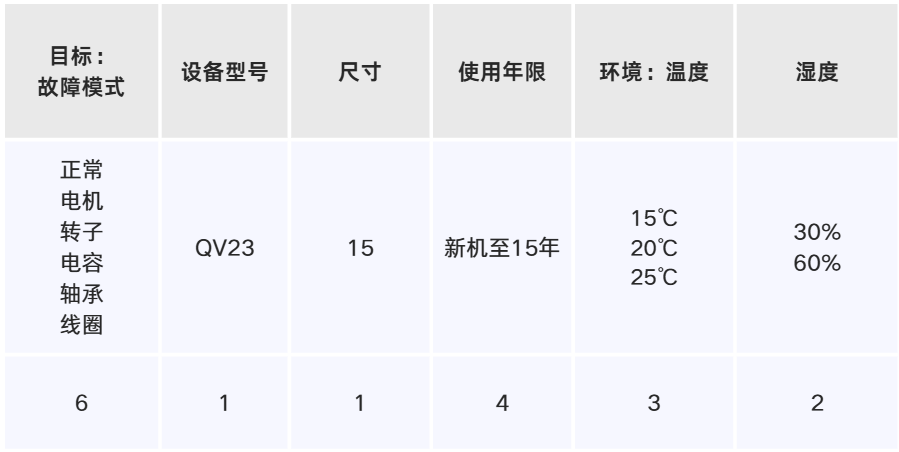

概念驗證階段的數據規劃表示例
規劃采集環境
規劃需要采集數據的第二部分是對采集的環境進行系統性設計。規劃采集環境不僅包括規劃傳感器的類型、采樣率、安裝方式與控制裝置，還應明確數據在采集過程中的存儲、時間同步、格式化與傳輸方式。如果采集過程涉及特殊環境（例如高溫、高濕、強振動或潛在危險場景），則需要在規劃階段明確這些限制，并設計相應的實驗條件與硬件防護要求。
在早期的概念驗證階段，使用預裝有傳感器的開發板快速采集數據通常是一種高效、低成本的方式。然而，這類方式在硬件靈活性、噪聲控制和精度穩定性方面存在局限，因此在進入正式采集前需要進行更完整、系統的環境規劃。
搭建采集數據的環境
1 | 使用更多的傳感器 在正式開始采集數據時，Reality AI建議在初期暫時使用比最終產品更多的傳感器或更高規格的采樣條件，以便探索硬件對模型表現的影響。例如，當需要評估不同加速度計或麥克風的位置時，可以將多個傳感器同時部署在候選位置并并行采集數據；當需要評估采樣率、位深度或靈敏度對模型的貢獻時，可以在早期使用高保真?zhèn)鞲衅鞑⒁宰罡卟蓸勇?/span>記錄信號。 通過這種方式，Reality AI Tools?可自動對比不同通道、不同采樣率以及不同硬件配 置下的模型準確率表現，從而幫助開發者在不重復采集的前提下快速確定最優的傳感器布置與采樣參數。這種方法不僅提高了決策效率，也減少了后期因硬件選擇不當而被迫重新采集數據的風險。 |
2 | 多維度地采集數據 在項目早期盡可能采集各種維度的數據，是構建魯棒模型的一項關鍵原則。許多工程師在處理振動或聲音類信號時，只會記錄RMS能量、峰值或若干頻段的FFT數據。然而這些經過高度壓縮的統計特征往往會濾除最重要的細粒度信息，而Reality AI發現特征的方法依賴識別原始信號中的局部結構、瞬態事件、異常點和復雜紋理。因此，在早期建議保留全部原始傳感器波形，以最大化捕捉關鍵信息。如圖16和圖19所示，原始數據包含的瞬態特征和局部結構往往是高層統計特征無法保留的。 |
3 | 采集真實標注 真實標注是采集數據過程中最常被忽視、但也是最關鍵的要素之一。真實標注定義了每段數據所對應的真實狀態，例如設備是否正常運行、是否存在特定故障，或動作是否完成。真實標注直接決定模型訓練的準確性，也是后續評估模型性能的唯一標準。 在采集環境規劃中，應明確如何以最高精度獲得真實標注。方式包括：
對于無法系統性獲取標注的場景，例如某些異常檢測任務，仍需建立必要的反饋機制。當檢測到異常時，應能夠通過調查、日志比對或輔助測量確認異常是否真實存在。若缺乏這一反饋渠道，即便模型在實驗環境中表現良好，也無法評估其在真實部署中的有效性，更無法對其進行迭代改進。 通過設計完善的真實標注獲取流程，開發者能夠確保采集到的數據不僅數量充足，更具備訓練與驗證所需的語義準確性，為構建高可信度的Edge AI與TinyML模型奠定基礎。 |
3
設計采集數據流程
采集數據流程是對執行采集任務所需步驟的系統性說明，涵蓋從硬件安裝、環境準備、數據記錄到存儲與傳輸?shù)娜^程。流程的清晰度與詳細程度越高，數據采集的一致性越容易保證，尤其是在多批次采集、多人協作或多地點測試等場景下這一點尤為重要。
1 | 安裝硬件與準備環境 采集流程應從硬件環境的搭建開始，包括傳感器的安裝方式、固定結構、供電方式以及采樣設備的配置。與此同時，需要記錄現場環境的元數據，如測試位置、環境條件、設備狀態等，以便在后續分析中復現采集條件。 |
2 | 啟動數據采集與觸發目標狀態 在開始采集數據之前，應明確如何啟動采集系統，以及如何觸發或引導目標狀態的產生（例如設備的運行模式轉換、動作執行、故障觸發等）。這一部分在信號任務中尤為重要，因為不同觸發方式可能直接影響采集數據的時序特征和穩定性。若需要確保設備處于穩定狀態，應在流程中明確等待時間、平衡條件或準備動作，以確保采集的是高質量、代表性的信號。 |
3 | 數據狀態與真實標注同步執行 在采集過程中，應確保數據與真狀態實標注同步采集，包括事件時間點、測試條件變化、操作行為、設備狀態等內容。對關鍵事件進行可靠的標注和記錄，是確保數據集在后續訓練、驗證和調試中能夠被準確利用的重要前提。 |
4 | 結束采集與明確最小觀察窗口 結束采集階段需要定義清晰的終止條件，例如達到最小觀察時長、收集到指定數量的數據樣本，或任務狀態恢復到初始條件。若任務涉及分類，則應明確定義最小分類窗口，以確保每類樣本在時長與數量上都具備統計意義。 |
5 | 統一標注、文件內容和命名規范 采集流程應明確如何記錄觀察內容、如何組織與命名數據文件、如何管理元數據，使不同參與者所生成的數據能夠以一致格式存儲和解析。良好的數據管理規則能夠避免數據混亂，減少后期處理成本。 |
6 | 存儲與傳輸數據 最后，應規定數據在采集完成后如何存儲、備份、提取，并上傳至預處理區域。這包括選擇數據存儲介質、上傳頻率、數據分批機制以及傳輸鏈路的可靠性要求。確保數據在采集與傳輸過程中不會丟失、損壞或混淆。 |
