在工業自動化、機器人關節控制、閉環步進電機與BLDC電機驅動等應用場景中，角度位置的精準檢測直接決定著系統性能和運行可靠性。
長期以來，高端磁角度傳感器市場被國外品牌主導，國內企業在選型、成本和供應鏈保障上面臨諸多挑戰。為滿足日益增長的本土化需求，OCS持續發力磁傳感器領域，繼車規級OCH1981之后，現正式推出OCH1982新一代高精度位置檢測傳感器芯片，以更豐富的輸出模式、更高的靈活性和更高的精度，為工業及消費市場提供又一高競爭力選擇。
? 寬工作電壓范圍：3.0～5.5V
? 寬工作溫度范圍：-40℃~150℃（可在各種嚴苛高低溫等環境下穩定運行）
? 多平面檢測：支持XY、XZ、YZ平面磁場，安裝方式靈活，適應離軸、在軸結構
? 超高分辨率：16位絕對角度輸出（SPI/I2C），14位SSI輸出，12位PWM輸出
? 豐富的增量輸出：ABZ輸出1~16383脈沖/圈可編程任意可調，高分辨率輸出，且支持ABZ差分抗干擾輸出模式設置(QFN3030-16L封裝)
? UVW輸出：支持1~16對極/圈，可編程設置（適配BLDC電機換相控制）
? 多通信接口：4線SPI、I2C、SSI，支持寄存器讀寫及EEPROM編程
? 獨立開關輸出（SWO）：可編程開關點與滯回窗口，實現精確位置觸發
? 高速響應：支持最高60000 e-rpm，支持24M 高速SPI通訊，支持1M 高速I2C通訊
? 高精度：出廠默認精度±1°，經離線校準后達0.1°
? 豐富的離線校準資源：支持用戶非勻速運轉校準和勻速運轉校準，且校準參數自動內部算法生成，無需額外操作
? 兩種封裝：QFN3030-16L&SOP-8L封裝，滿足不同應用場景需求

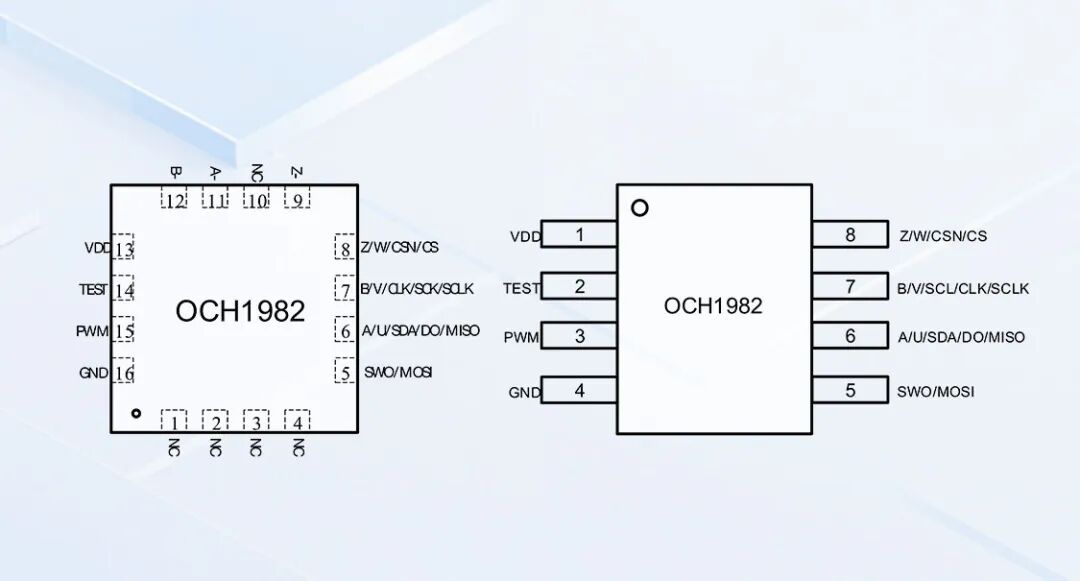

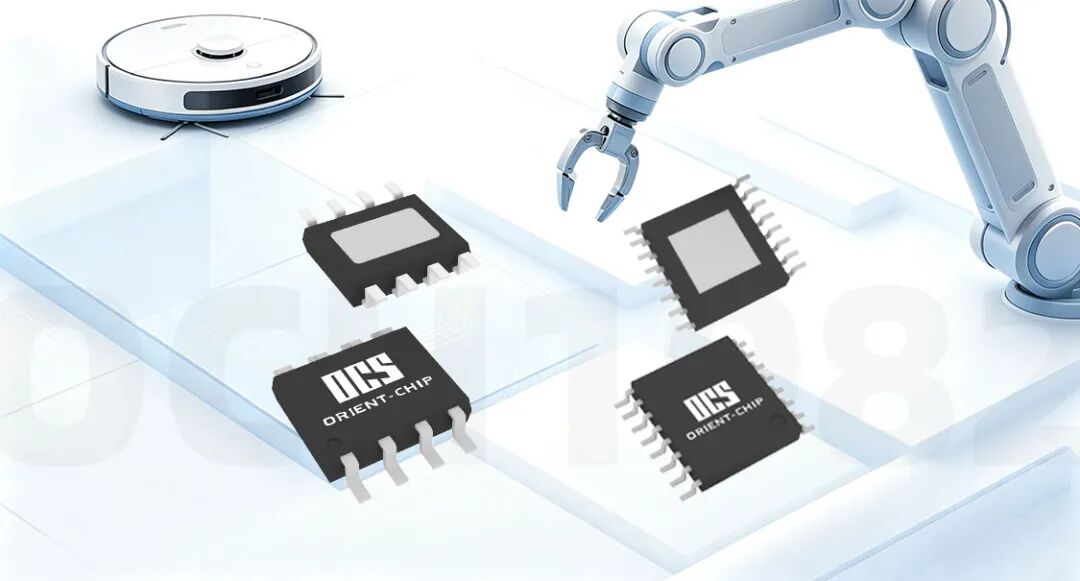

OCH1982封裝示意
多結構適用，安裝更靈活
在實際工程中傳感器對安裝結構要求苛刻。傳統的AMR（各向異性磁電阻）傳感器往往只能感應單平面磁場，一旦面臨電機尾部空間不足、需要側邊離軸安裝的場景，常常束手無策。

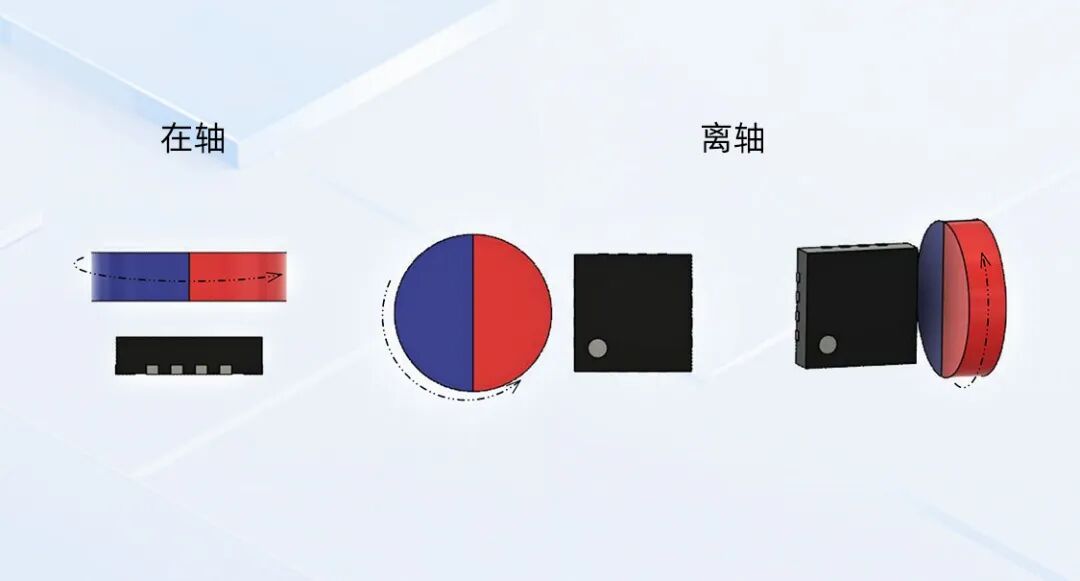

OCH1982基于先進的水平霍爾+IMC技術，徹底解放了結構限制。它支持XY、XZ、YZ三平面磁場檢測。這意味著，無論磁鐵是位于芯片正上方（在軸），還是側邊放置（離軸），OCH1982都能精準捕捉磁場角度的正弦余弦變化，精確檢測角度位置。
高精度控制，運行更可靠
OCH1982出廠精度誤差控制在±1 以內，支持離線校準以匹配用戶結構和應用環境，離線校準后精度可至±0.1°，角度噪聲僅為0.01°rms，無論是低速高精度定位，還是高速旋轉下的實時反饋，都能保證角度數據的穩定可靠。
接口豐富，應用更廣泛
OCH1982將豐富的接口靈活集成于一體，用戶可通過寄存器配置，輕松切換以下模式：
? 增量式ABZ輸出：分辨率可在1~16383脈沖/圈范圍內任意整數設定，Z相脈沖寬度可調（支持1~16LSB或60°/120°/180°）。除此之外，芯片內部提供了差分ABZ輸出選項（通過A-/B-/Z-引腳），在強電磁干擾的變頻器或電機驅動環境中，抗擾能力表現卓越。
? UVW換相信號：專為無刷電機（BLDC）驅動優化，支持1~16對極可編程，可直接替代部分光電編碼器的換相功能，簡化電機控制板布局。
? PWM脈寬調制輸出：12位分辨率，頻率（250Hz~2kHz）與極性可編程，支持推挽或開漏輸出，完美兼容各類僅需單根線的低成本應用場景。
? 絕對式通信（SPI / I2C / SSI）：支持24MHz高速SPI、標準I2C以及帶CRC校驗的工業級SSI接口，方便主控實時讀取當前精確角度及磁場狀態診斷信息。
? 獨立位置開關（SWO）：類似電子凸輪，可任意設置觸發點與滯回窗口，用于限位保護或零位觸發，不占用主控中斷資源。
典型應用：協作機器人關節模組
協作機器人對關節的力矩控制和低速平穩性要求極高。OCH1982憑借其極低的角度噪聲和延遲，能夠?yàn)镕OC算法提供極為純凈的位置/速度反饋，有效抑制機械臂在低速運行時的“爬行”抖動，配合離軸安裝特性，完美貼合關節電機模組的有限空間應用需求。
典型應用：閉環步進電機與高速靜音驅動
典型應用：舞臺燈光與云臺控制
對于需要無限旋轉的舞臺燈，OCH1982的ABZ輸出結合SWO開關量，既能實時傳遞水平/垂直角度，又能精確控制機械限位，防止線纜纏繞，讓舞臺表現更穩定、更出彩。
從狹小關節模組到高速精密加工設備，OCH1982 以全能適配特性解決各類結構與控制痛點。未來 OCS 將不斷迭代磁編傳感技術，用高競爭力國產芯片賦能各行各業運動控制系統，為國產化替代提供更優質的核心傳感選擇。
OCS該系列產品目前已可提供樣品，如需申請樣品及技術支持請掃描下方二維碼或訪問OCS官網留言進行申請。
