在永磁電機內部，永磁體的排布方式猶如排兵布陣，直接決定了電機的性能、成本和適用場景。選對了，電機高效、強勁、成本可控；選錯了，可能事倍功半。
在選擇之前，首先要明白優化的目標是什么。永磁體布局主要圍繞以下幾個核心矛盾展開：
（下圖來源：CSDN博客，作者：JekjFPHHLyLb，2024-07-14）
1.高磁通密度： 在相同體積下產生更強的磁場，提升電機的轉矩和功率密度。
2.弱磁擴速能力： 電機在高轉速運行時，需要削弱磁場以避免過電壓。良好的布局能拓寬電機的恒功率運行范圍。
3.成本控制： 在滿足性能要求下，盡可能減少昂貴稀土永磁體（如釹鐵硼）的用量。
4.工藝可行性與可靠性：結構是否易于制造、裝配，并能承受高速旋轉下的離心力。
5.轉矩平順性：抑制轉矩脈動，使電機運行更平穩、噪音更低。

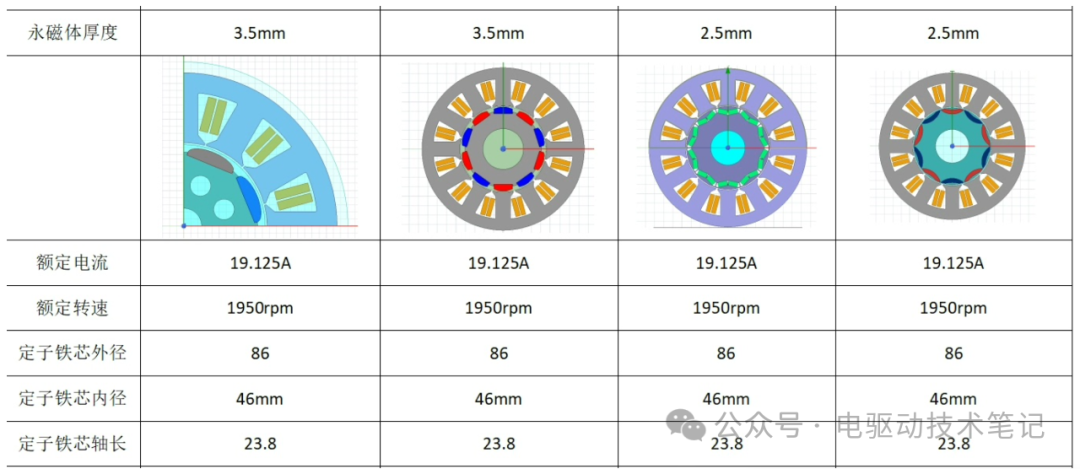

特點：永磁體嵌入轉子鐵芯，磁化方向為徑向（指向或背離轉子中心）。這是最簡單、最常見的布局。（下圖來源：網絡）
優勢：
結構簡單：制造和裝配容易，成本較低。
轉動慣量小：適合需要快速啟停的應用。
弱磁能力強：氣隙磁場易于調節，高速性能好。
劣勢：
磁障效應弱：磁通路徑短，磁阻轉矩分量小，轉矩密度相對較低。
永磁體易失磁：直接面對電樞反應，在極端工況（如短路）下易被退磁。
高速限制：需要額外的保護套（如碳纖維綁帶）來固定表面磁鋼，增加了成本和復雜性。
典型應用：對成本敏感、轉速范圍寬的場合，如家用電器風扇電機、普通工業伺服電機、電動汽車的主驅電機（早期型號廣泛應用）。

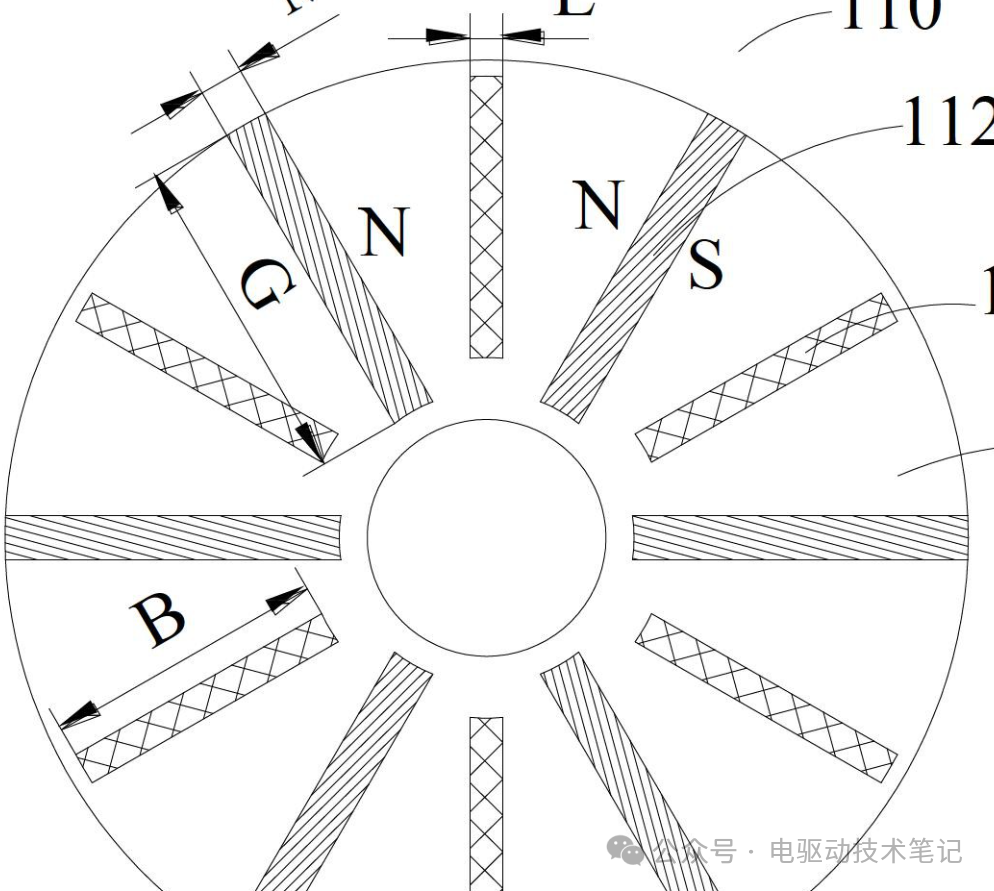

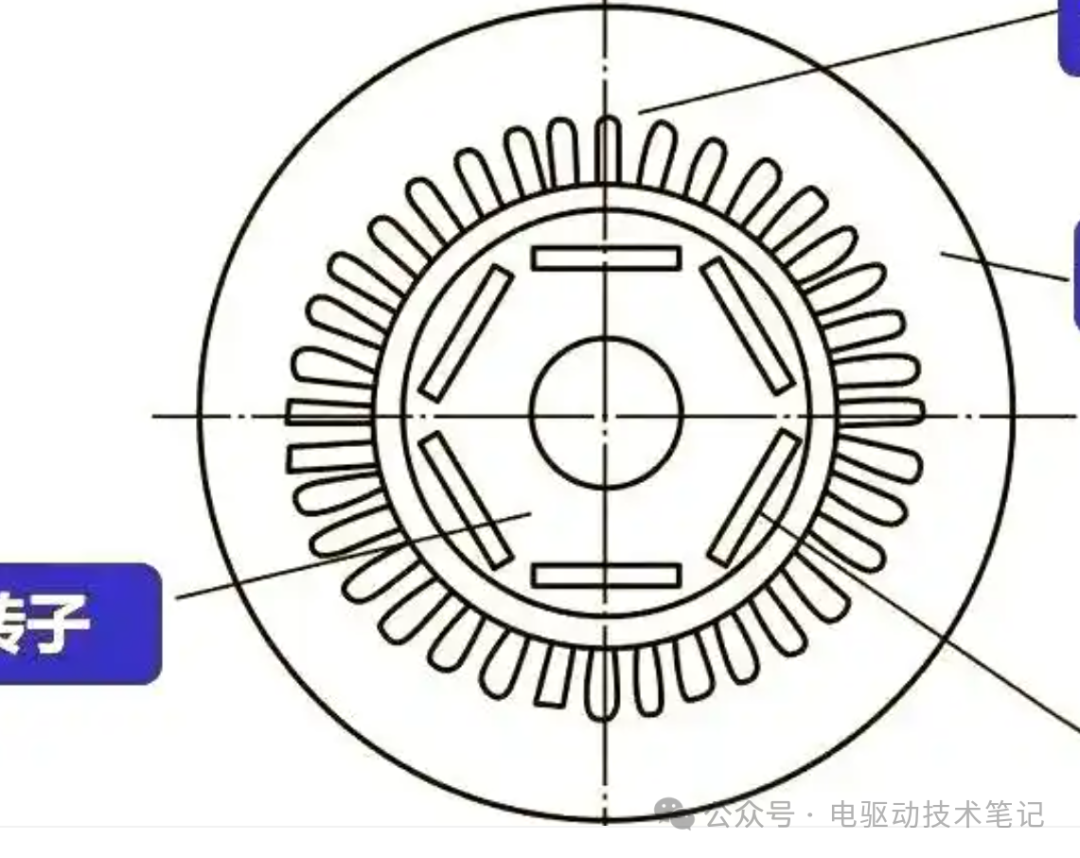

特點：永磁體嵌入轉子內部，磁化方向為切向（垂直于半徑方向）。相鄰磁體極性相反，形成“磁通聚焦”效應。（下圖來源：網絡）
優勢：
磁通聚焦效應：極弧下的磁通是兩塊磁體磁通之和，能顯著提高氣隙磁密，轉矩和功率密度高。
節省永磁體：在相同性能下，可比徑向式使用更少的永磁材料。
機械強度好：磁體嵌入內部，轉子表面有鐵芯保護，適合高速運行。
劣勢：
結構復雜：需要復雜的磁鋼槽和隔磁橋，制造工藝要求高。
弱磁能力較差：磁路磁阻小，電樞反應的去磁作用強，高速擴速能力不如徑向式。
漏磁較大：需要精心設計隔磁橋以減少漏磁。
典型應用：追求高功率/轉矩密度的場合，如電動汽車驅動電機、航空航天、高性能伺服系統、渦輪增壓器等。

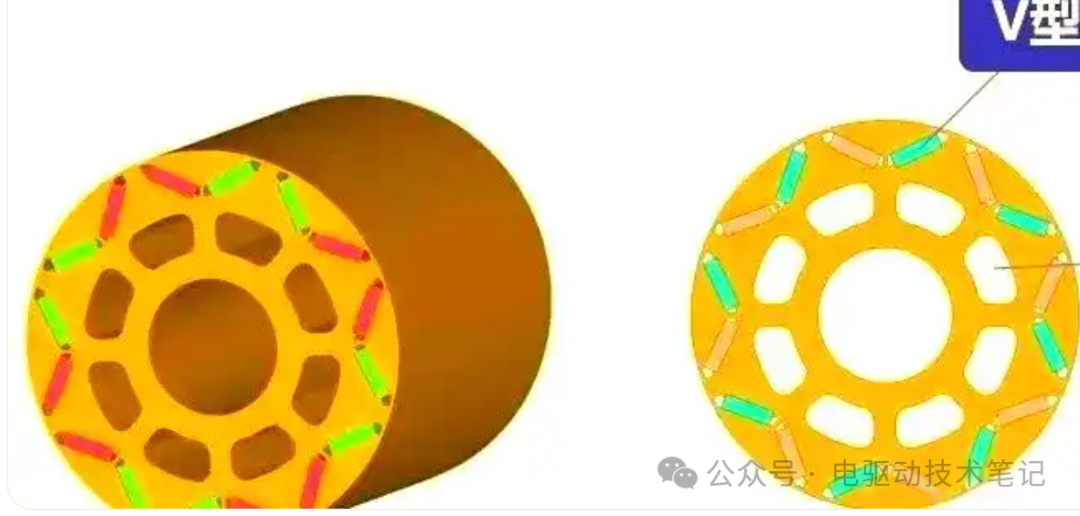

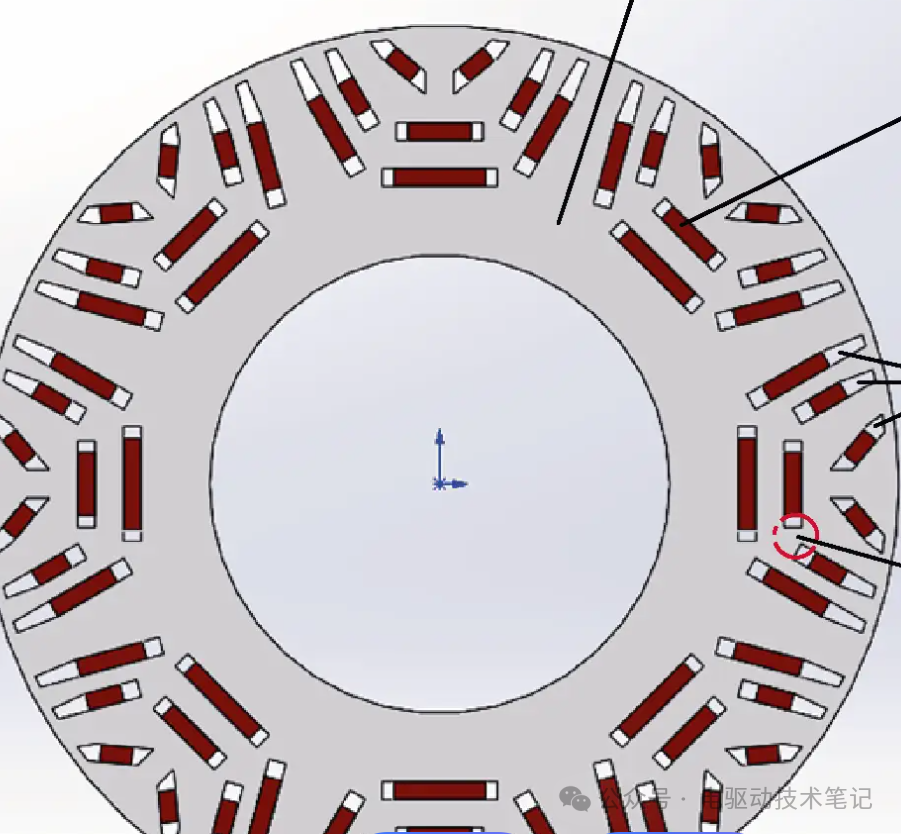

特點：巧妙結合了徑向和切向布局的優點，通常采用“V形”或“U形”排列，同時利用徑向和切向的磁化分量。（下圖來源：網絡）
優勢：
極高的功率密度：是當前高性能永磁同步電機的首選方案，能實現最優的磁通利用。
磁阻轉矩利用率高：凸極效應明顯，能充分利用磁阻轉矩，提升整體轉矩輸出和效率。
易于優化： “V形”角度、厚度等參數為設計提供了更大的優化空間。
劣勢：
結構最復雜：轉子沖片模具復雜，磁鋼安裝工藝挑戰大，成本最高。
制造難度大：對生產設備和工藝控制要求極高。
典型應用：對性能有極致要求的領域，如高端電動汽車（如特斯拉、比亞迪的多數車型）、豪華混合動力汽車、高端工業機器人、精密數控機床等。

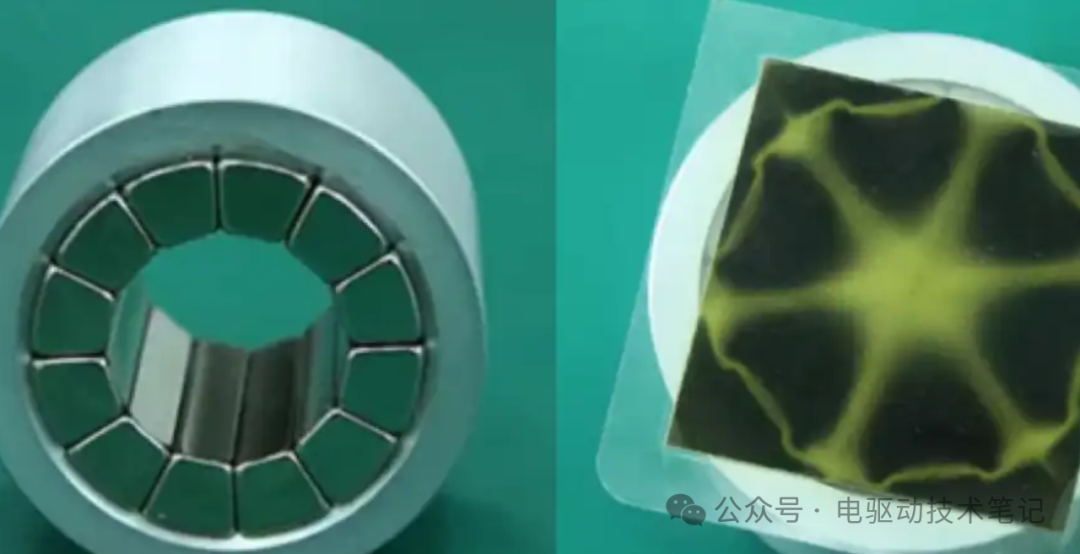

特點：一種特殊的磁體排列方式，通過將不同充磁方向的磁體組合，使磁場在陣列的一側顯著增強，另一側顯著減弱，實現“單邊磁場”。（下圖來源：網絡）
優勢：
極高的氣隙磁密：在氣隙側能產生比傳統布局高得多的磁場，理論上是提升轉矩密度的“終極武器”。
磁場正弦度高：能產生非常理想的正弦波磁場，有效降低轉矩脈動和鐵損，運行平穩、噪音低、效率高。
背部磁漏小：磁場集中在氣隙一側，轉子鐵芯背部磁通小，可減少鐵芯用量或損耗。
劣勢：
設計和制造極其復雜：需要多種形狀和充磁方向的磁體拼接，充磁和裝配工藝是巨大挑戰，成本高昂。
目前多限于特殊領域：由于成本和工藝限制，尚未在主流工業領域大規模應用。
典型應用：對重量、體積、性能有極端要求的場合，如高精度音圈電機、粒子加速器、磁懸浮系統、某些高性能無人機電機等。
三、選型四大黃金原則
1.性能優先原則：
要極限功率/轉矩密度？首選混合式，其次是切向式。若不計成本追求極致，可研究海爾貝克陣列。（下圖來源：網絡）
要寬調速范圍（高速性能）？徑向式具有天然優勢。
2.成本控制原則：
預算有限，追求性價比？ 徑向式是不二之選。它能在滿足多數通用需求下，實現最佳的成本效益。
工藝可行性原則：
必須評估自身的生產制造能力。混合式和海爾貝克陣列對模具、磁鋼粘貼/插裝、充磁設備要求極高。如果沒有相應的工藝保障，再好的設計也無法實現。
3.應用場景導向原則：
電動汽車驅動：當前主流趨勢是混合式（V形），因其完美平衡了高密度、高效率和寬調速范圍。
工業伺服與機器人：高動態響應要求高轉矩密度和低轉矩脈動，切向式和混合式是常見選擇。
家電與風機泵類：徑向式表面貼裝結構因其成本優勢和良好性能占據絕對主導。
永磁體布局是一場性能、成本、工藝之間的精妙博弈。從簡單可靠的徑向式，到聚焦高效的切向式，再到巔峰性能的混合式，乃至面向未來的海爾貝克陣列，每一種布局都是工程師智慧的結晶。
理解其內在的物理原理和優劣對比，結合具體的產品定位和市場需求，就能做出最明智的選擇。
