從脈沖 I-V 到 Segment Arb：解鎖 4200A-SCS 高速半導體測試能力

圖1. 4225-PMU脈沖測量儀的超快IV模式

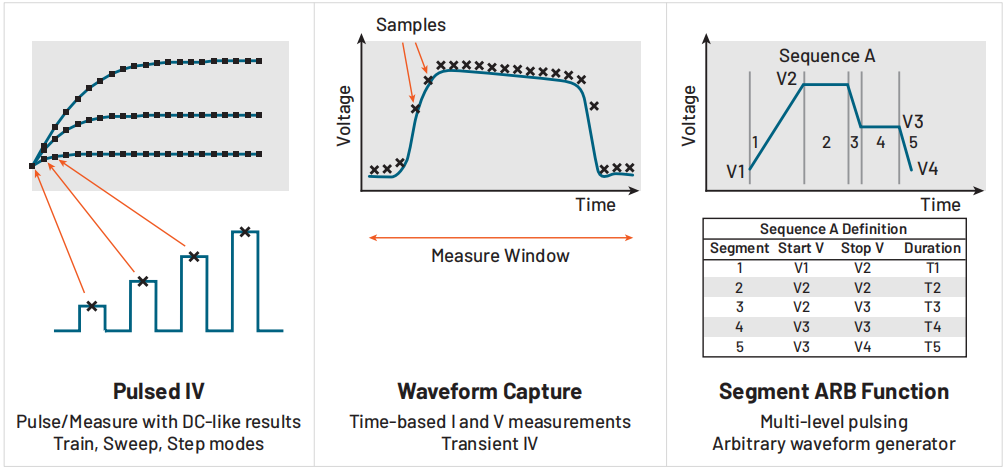

脈沖IV是一種脈沖源和相應的高速、基于時間的測量，提供類似直流的結果。每個脈沖在預定義的“點均值”窗口中讀取平均值。波形捕獲模式輸出高速電壓脈沖，并在時域中測量電流和電壓響應。Segment Arb功能可用于在可靠性循環中使用交流信號對器件進行壓力測試，或在多電平波形模式下編程/擦除存儲器器件。這種脈沖源涉及使用內置的Segment Arb波形功能輸出用戶定義的兩電平或多電平脈沖。4200A-SCS Clarius軟件支持多達8通道的Segment Arb波形。

從Clarius V1.14開始，Clarius測試庫包含PMU Segment Arb波形測試，支持多達8通道的多電平脈沖。除了Segment Arb測試外，該庫還包括許多PMU應用的測試，如 MOSFET、二極管和存儲器器件的脈沖IV和波形捕獲測量。從Clarius V1.13開始，PMU測量可以通過命令和外部計算機遠程控制。

本應用說明介紹了PMU的Segment Arb波形功能，以及如何使用內置庫測試進行高速、時間控制的脈沖應用。

Clarius軟件中的Segment Arb波形功能是一種線段波形生成器，可用于4225-PMU或4220-PGU脈沖生成單元（無測量功能）。通過輸入表格值，可以配置PMU的每個通道輸出由用戶定義的線段組成的波形，最多支持2048個線段。每個線段可單獨設置時間間隔、起始和停止電壓值、起始和停止測量窗口值、輸出觸發和輸出繼電器狀態 ( 打開或關閉 )。每個線段支持點均值和采樣模式測量。Segment Arb?波形功能的具體細節見附錄A中的表格。

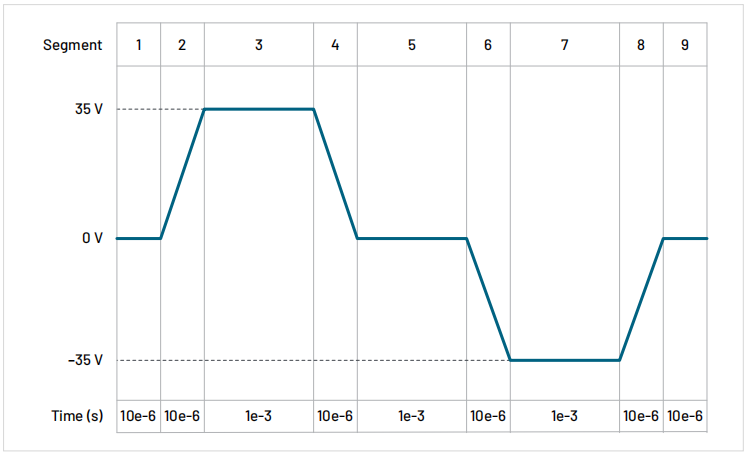

圖2. 由9個線段組成的Segment Arb波形

圖2展示了一個PMU Segment Arb波形的示例。該序列包含9個線段，生成一個+35V脈沖持續1e-3秒，然后是一個-35V脈沖持續1e-3秒。上升和下降時間為10e-6秒。（注：時間軸未按比例繪制。）每個線段的起始電壓、停止電壓和時間如下：

起始電壓 (V)：0, 0, 35, 35, 0, 0, -35, -35, 0

停止電壓 (V)：0, 35, 35, 0, 0, -35, -35, 0, 0

線段時間 (s)：10e-6, 10e-6, 1e-3, 10e-6, 1e-3, 10e-6, 1e-3, 10e-6, 10e-6

4200A-SCS內置庫包含豐富的測試和項目，可輕松配

置和輸出Segment Arb波形和序列。其中一個庫項目pmu-segarb-examples的項目樹如圖3所示。該項目包含用于輸出（并測量I和V）用戶定義波形的測試，最多支持8個通道。部分測試支持波形序列化，即重復輸出線段。以下是這些測試的描述：

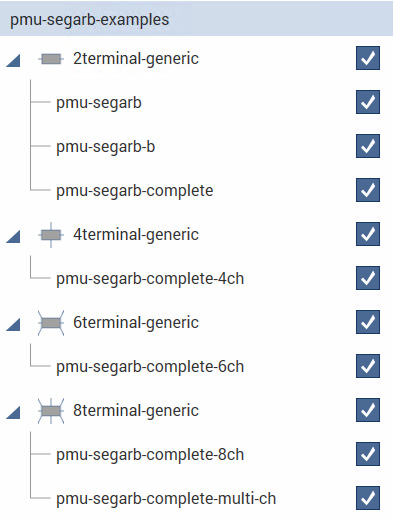

圖3. pmu-segarb-examples項目的項目樹

Segment Arb的示例庫測試提供相同的基本控制，但通道數量、測量模式（波形、點均值或兩者）和序列化能力有所不同。每個測試中所有通道共有的輸入?yún)?shù)包括：

?  線段數量

?  線段時間

?  觸發控制

?  測量類型 ( 波形或點均值 )

?  測量窗口 ( 線段內的測量起始和停止時間 )

每個通道單獨定義的輸入?yún)?shù)：

?  電壓幅度

?  電壓源范圍

?  電流測量范圍

?  固態輸出繼電器控制（所有通道同時打開或關閉）

以下段落描述了每個測試的功能：

pmu-segarb：該測試在單個PMU的兩個通道上生成多線段波形 (Segment Arb)，并測量和返回波形數據 （V和I隨時間變化，無點均值）。默認配置為使用 Segment Arb脈沖模式輸出和測量幅度掃描，并測量波形（V和I，無點均值）。

pmu-segarb-b：與pmu-segarb測試類似，但用戶可以選擇返回波形捕獲數據或點均值數據。

pmu-segarb-complete：在單個PMU的兩個通道上配置多序列、多線段波形 (Segment Arb)，并測量和返回波形（V和I隨時間變化）或每個啟用測量的線段的點均值數據。該測試支持多達2048個線段，每個序列可以循環以生成更復雜的Segment Arb波形。

pmu-segarb-complete-4ch：pmu-segarb-complete 測試相同，但支持4個通道（使用兩個 PMU）。

pmu-segarb-complete-8ch：與pmu-segarb-complete 測試相同，但支持8個通道（使用四個 PMU）。

pmu-segarb-complete-multi-ch：與其他pmu-segarb-complete測試類似，但增加了靈活性，支持 1至8個通道的任意組合。通過通道控制復選框選擇需要使用的通道。

本節介紹如何使用Segment Arb庫測試，包括 Segment Arb配置表和結果輸出。以三個測試為例：pmu-segarb、pmu-segarb-complete-4ch和pmu-segarb-complete-multi-ch。

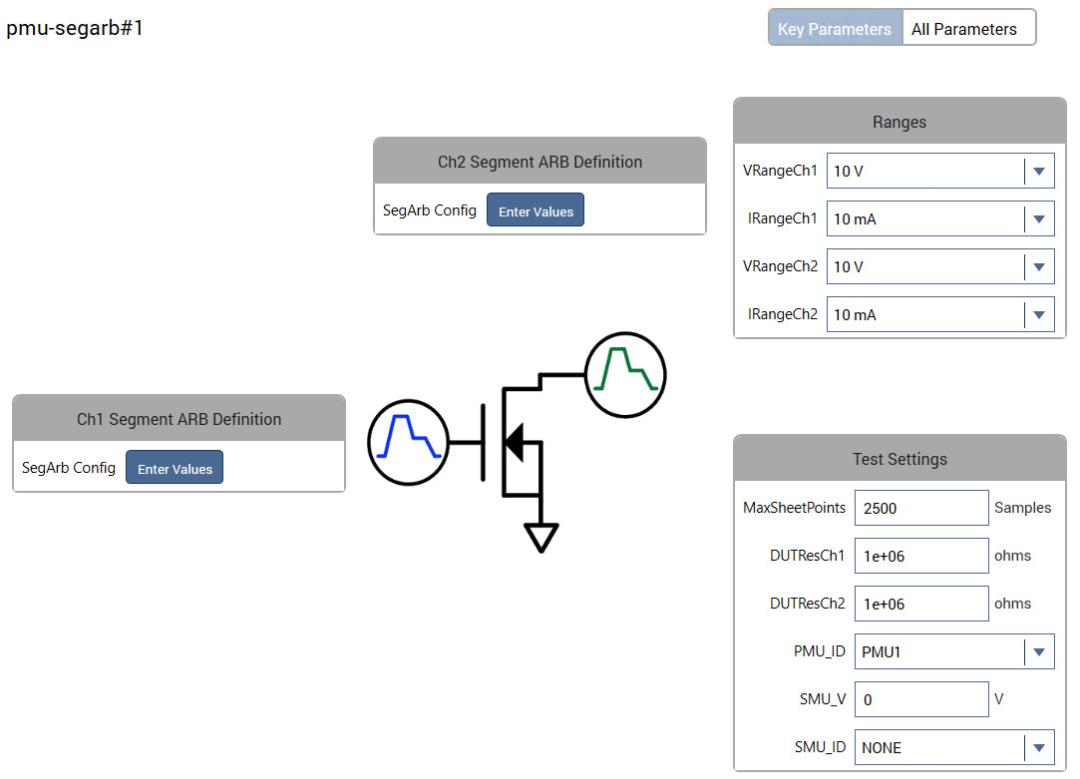

雙通道pmu-segarb測試具有基本的Segment Arb功能，包括配置多線段波形、測量波形的I和V并將數據返回到分析視圖的表格和圖表中。測試在配置視圖中設置，如圖4所示。

圖4. pmu-segarb測試配置視圖

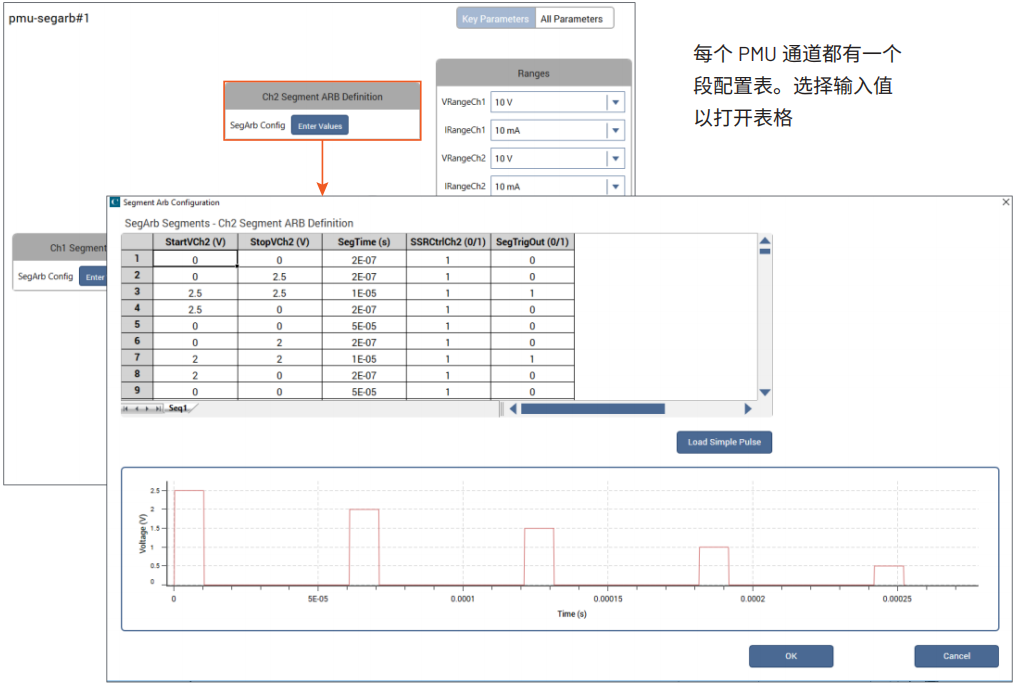

Segment Arb配置表通過“Ch1或Ch2 Segment ARB Definition”訪問。選擇“輸入值”后，通道2的Segment Arb配置表將打開，如圖5所示。在此表中，可以配置通道2的起始電壓 (StartVCh2)、停止電壓 (StopVCh2)、線段時間 (SegTime)、固態繼電器狀態 (SSRCtrlCh2) 和觸發輸出 (SegTrigOut)。SegTrigOut用于控制TTL電平觸發輸出脈沖的開關 (1/0)，以同步脈沖輸出與外部儀器的操作。

配置菜單底部顯示定義的電壓隨時間變化的波形預覽窗口。

圖5. pmu-segarb測試的Ch2分段Arb配置表

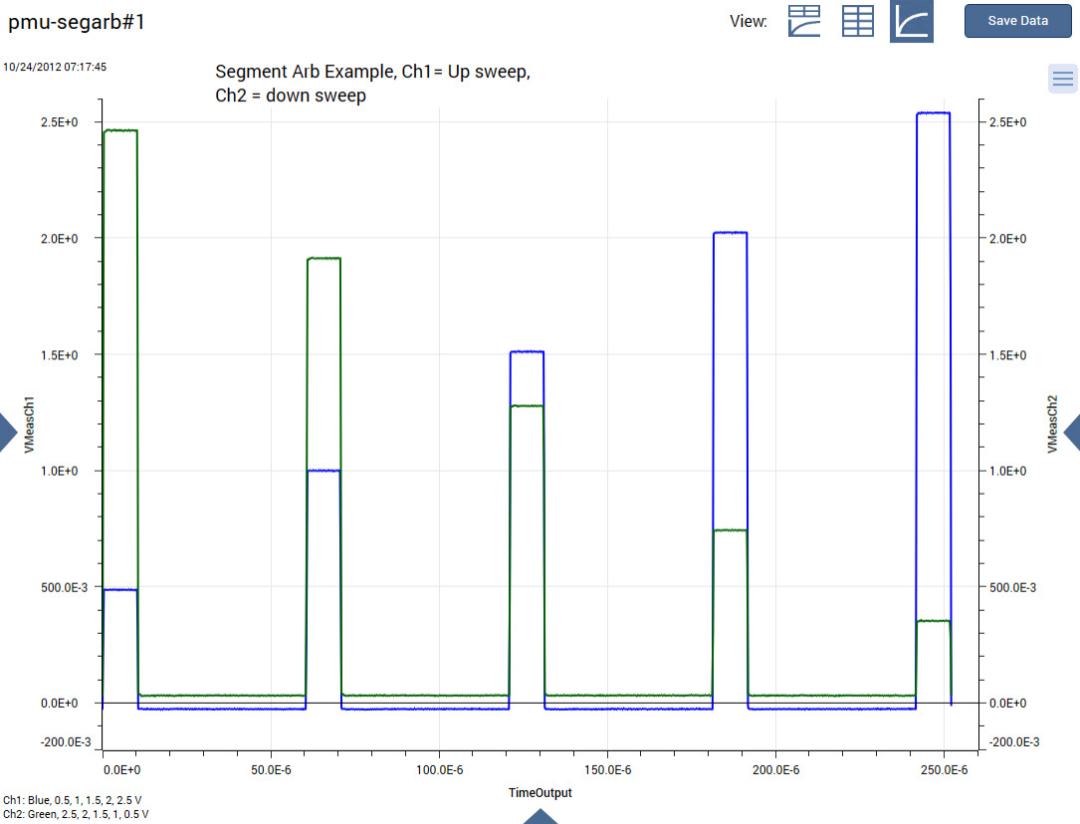

測試執行后，每個通道的電流和電壓（僅波形模式） 以及時間輸出將返回到分析視圖的表格中。圖6顯示了pmu-segarb測試中通道1和通道2的電壓隨時間變化的圖表。

圖6. 在pmu-segarb測試的分析視圖中，Ch1和Ch2的電壓隨時間變化的圖表

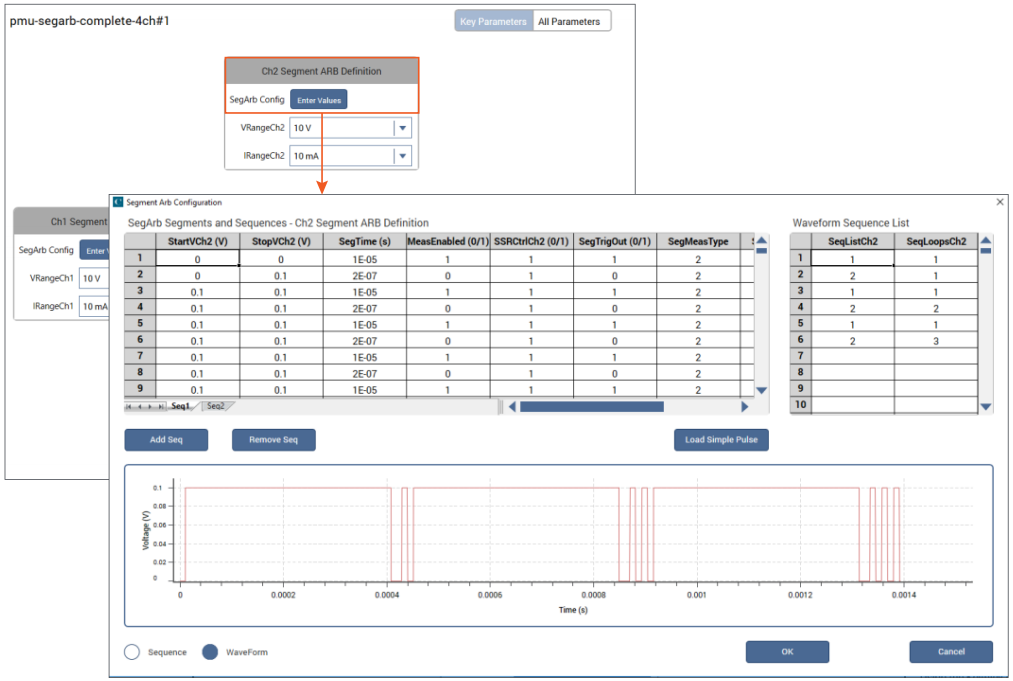

pmu-segarb-complete-4ch測試是一個四通道測試，需要兩個PMU。與pmu-segarb和pmu-segarb-b測試相比，所有pmu-segarb-complete測試增加了更多測量控制和序列化能力。擴展的Segment Arb配置菜單如圖7所示。

圖7. 用于pmu-segarb-complete-4ch測試的Segment Arb配置菜單

每個通道的Segment Arb配置菜單包含三個部分：

■ 1. 線段和序列：可配置每個Segment Arb變量，包括起始電壓、停止電壓、線段時間、啟用測量、高耐久輸出繼電器控制、觸發值、測量類型、測量起始時間（脈沖百分比）和測量停止時間（脈沖百分比）。底部的選項卡用于切換不同序列。

■  2. 波形序列列表：右上部分顯示波形的序列列表，指示選定序列的輸出順序。最左側列是序列順序，最右側列顯示循環次數。

■  3. 預覽窗口：底部顯示電壓隨時間變化的波形預覽窗口，用戶可選擇查看選定序列或整個波形。

執行測試后，四個通道的測量電流和電壓以及時間輸出將返回到分析視圖的表格中。圖8顯示了四個通道的測量電壓圖表。

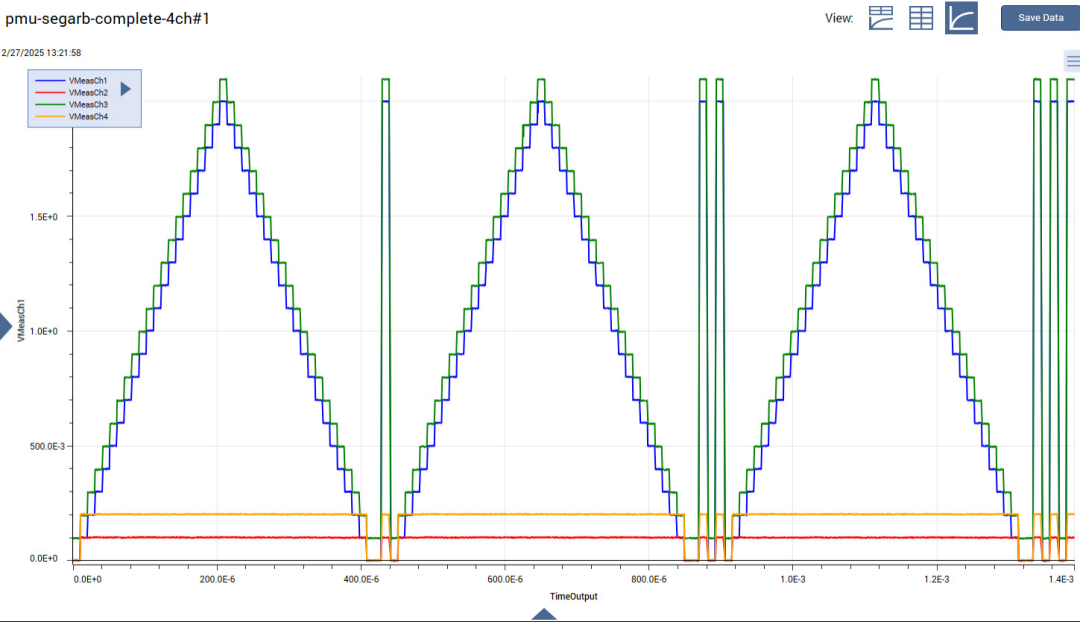

圖8. pmu-segarb-complete-4ch測試結果在分析視圖中以圖表形式顯示

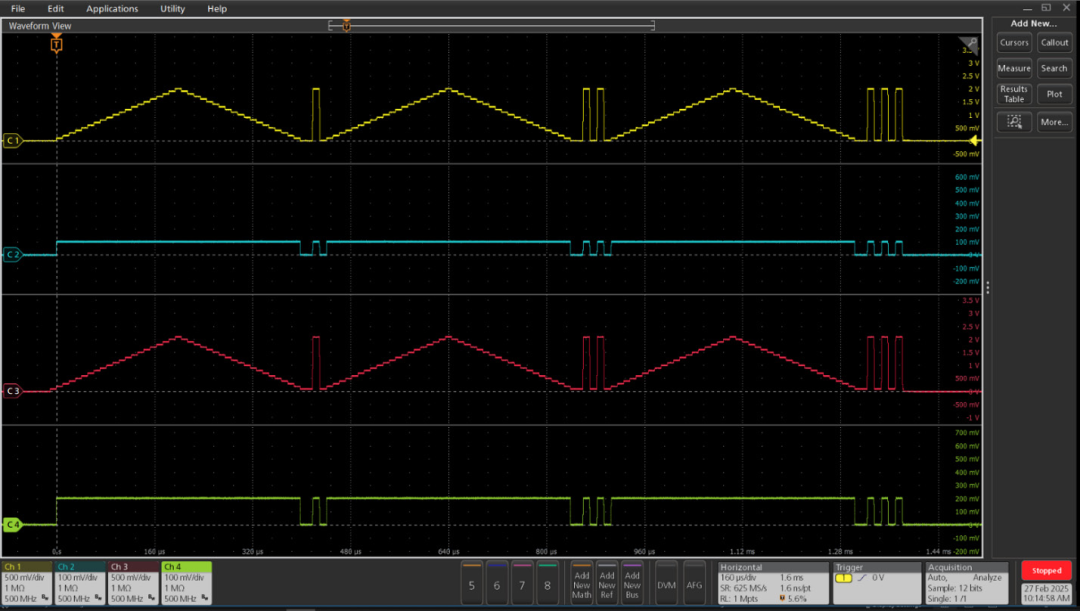

如果將四個PMU通道的輸出連接到Tektronix 5系列 MSO示波器的四個輸入通道，測試執行結果如圖9所示。

圖9. Tektronix 5系列MSO示波器上pmu-segarb-complete-4ch測試的輸出

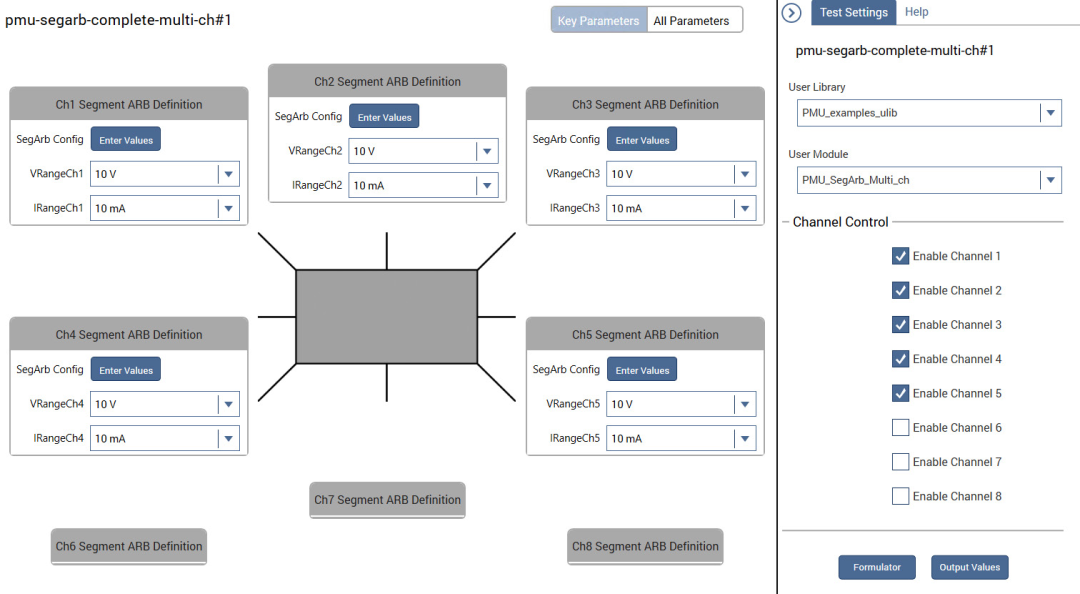

該測試與pmu-segarb-complete-4ch測試類似，但增加了額外的靈活性。該模塊支持運行1至8個通道的任意組合，通過通道控制復選框選擇通道。圖10顯示了該測試的配置視圖及額外的復選框。

圖10. pmu-segarb-complete-multi-ch測試，帶有單個通道控制復選框

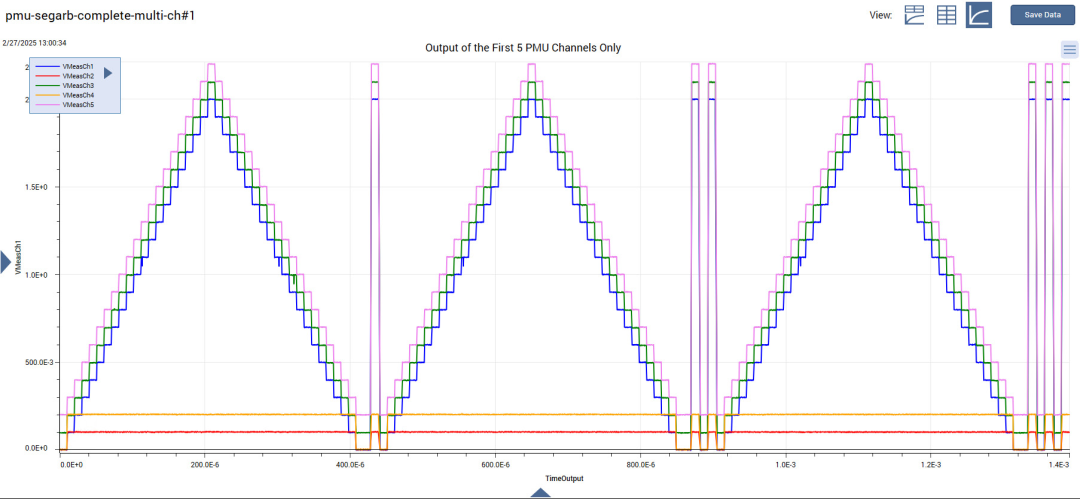

用戶可以選擇任意數量的通道（包括奇數通道），共有255種通道組合可供配置。圖11顯示了該測試中五個通道的電壓隨時間變化輸出圖表。

圖11. 在pmu-segarb-complete-multi-ch測試中配置的五個通道的Analyze視圖中的電壓與時間輸出圖表

除了使用Clarius交互軟件控制PMU Segment Arb功能外，4200A-SCS參數分析儀和4225-PMU還可以通過外部計算機遠程控制以實現測試自動化。Keithley外部控制接口 (KXCI) 支持通過計算機發送命令遠程控制4200A-SCS中的儀器模塊。控制計算機可通過GPIB或以太網連接到4200A-SCS，使用編程環境遠程發送KXCI命令。另一篇應用說明《使用Keithley 4225-PMU脈沖測量單元進行脈沖IV測試自動化》介紹了如何遠程使用PMU，并包含示例代碼。

總之，Clarius軟件與4200A-SCS參數分析儀的4225-PMU超快I-V模塊的脈沖功能相結合，支持多達8個通道（四個 PMU）的Segment Arb輸出。Segment Arb功能可通過Clarius軟件或使用KXCI遠程控制進行配置。Segment Arb是半導體測試的強大工具，為廣泛的應用提供高速、時間控制的脈沖功能。
