[前瞻洞察] FutureBridge下一代電機技術路線拆解：EV電驅為什么不是PMSM一條路，而是磁材、繞組、冷卻、控制和供應鏈一起重構？

先說核心判斷

FutureBridge把電機技術路線放在市場增長、能效約束、EV成本壓力和供應鏈安全四個維度里看，其關鍵判斷：

PMSM（永磁同步電機）仍然是當前EV主流，但稀土磁材、銅用量、高速化熱管理和區域化制造，正在逼迫主機廠同時評估SynRM（同步磁阻電機）、SRM（開關磁阻電機）、Axial Flux Motor（軸向磁通電機）、Transverse Flux Motor（橫向磁通電機）和In-Wheel Motor（輪轂電機）等不同方案。

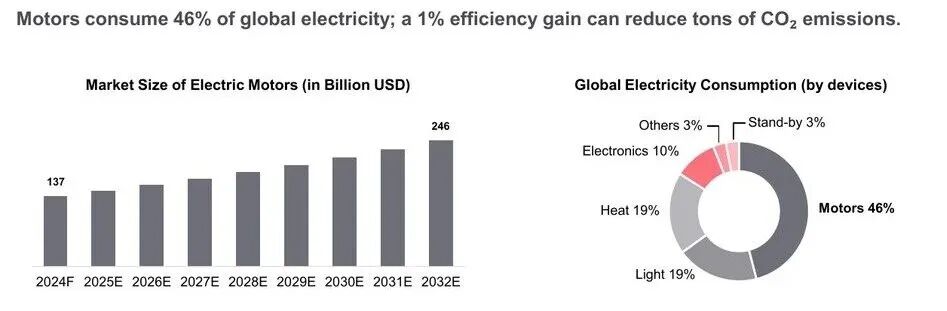

下圖是故事背景：一邊是電機市場規模從1370億美元走向2460億美元，另一邊是電機占全球用電約46%。這意味著電機技術路線不是“局部優化”，而是能源效率、車輛體驗和產業鏈成本同時牽動的大問題。

圖片來源：FutureBridge | 電機市場從1370億美元走向2460億美元，同時消耗全球約46%電力

一、EV電機的競爭，已經從效率單點擴展到成本、熱管理和供應鏈

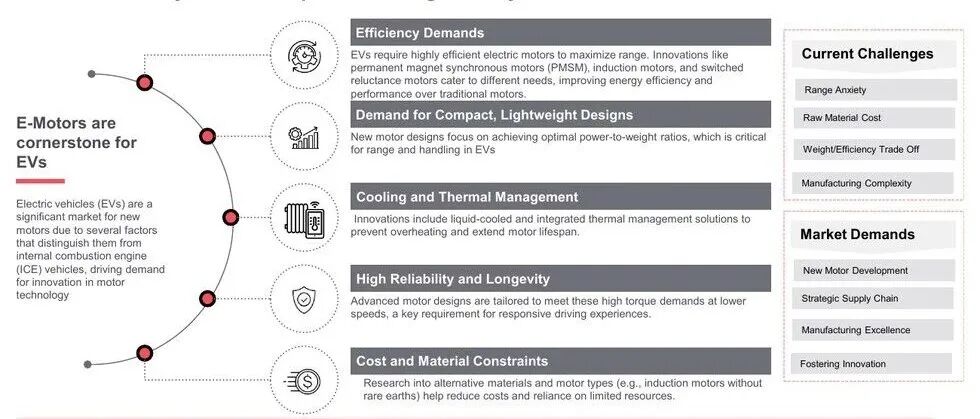

FutureBridge 把EV單獨列為電機最重要的應用場景之一，并明確指出電機和功率電子約占EV總成本的20%，直接影響續航、整車重量、熱管理、可靠性和平臺成本的系統部件：

• 在EV里，效率需求要求電機在更寬工況下減少損耗；

• 功率重量比要求電機更緊湊；

• 冷卻系統要把持續高負載和峰值扭矩同時兜住；

• 可靠性又要求電機在高扭矩、低轉速和高溫環境下長期穩定。

下圖把這些約束放在同一頁，以幫助我們理解EV電機路線變化的框架。

圖片來源：FutureBridge | EV電機成本、效率、熱管理、可靠性與供應鏈約束的系統化展開

二、PMSM仍是主流，但稀土和成本壓力正在打開替代路線窗口

從FutureBridge 的汽車市場觀察看，PMSM仍然是當前最主流的選擇。

原因并不復雜：效率高、體積小、功率密度高，適合主驅平臺對續航和性能的雙重要求。但PMSM的優勢也綁定了永磁材料，尤其是釹鐵硼等稀土磁材的成本、供應穩定性和區域集中度。

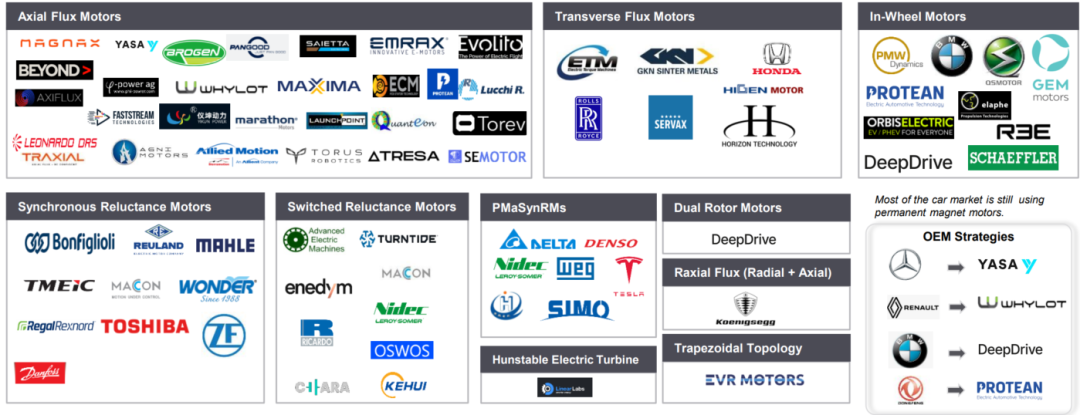

因此，FutureBridge把替代路線放在約束解除的角度：SynRM減少永磁依賴，SRM強調可靠性和成本，感應電機適合部分高可靠和低材料敏感場景，IWM則把動力和底盤集成帶到輪端。這里面真正的問題，不是哪一種一定取代PMSM，而是哪一種能在特定車型、功率段和供應鏈條件下提供更好的總擁有成本。

三、新拓撲不是概念競賽，而是在效率、體積、成本和制造之間重新分工

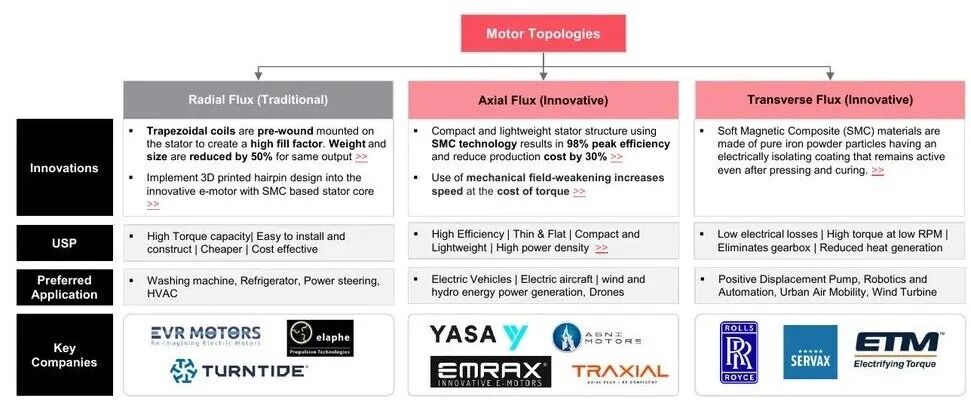

此外，FutureBridge把徑向磁通、軸向磁通和橫向磁通放在一起比較。下圖說明了電機拓撲創新的真實邏輯：

• 徑向磁通路線成熟，優勢在制造和供應鏈；

• 軸向磁通強調薄型化、高功率密度和緊湊布置；

• 橫向磁通則面向低速高扭矩、低損耗和減速機構簡化。

圖片來源：FutureBridge | 徑向磁通、軸向磁通與橫向磁通電機的拓撲差異和適配場景

這背后的工程含義是：拓撲選擇已經和整車布置強相關。

• 傳統徑向電機，更容易進入現有平臺；

• 軸向磁通，更適合追求短軸向尺寸和高功率密度的場景；

• 橫向磁通，可能在低速大扭矩應用中減少傳動鏈復雜度。

它們不是同一個擂臺上的“誰效率最高”，而是不同系統邊界下的取舍。

四、真正的創新棧在部件層展開：繞組、熱管理、磁體和控制一起升級

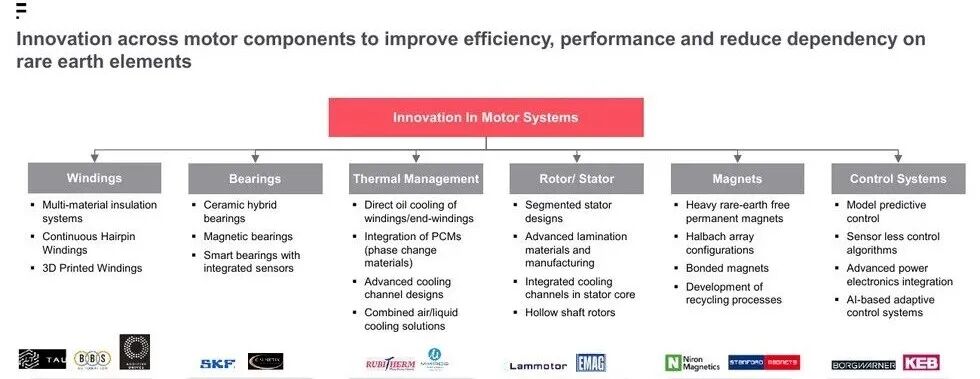

另一點比較吸引我的是部件級創新矩陣,如下圖。

這里也可以看出，我們追求的電機效率和功率密度不是只靠一個拓撲堆出來的，而是由繞組填充率、導體冷卻、軸承方案、轉子定子結構、永磁體路線和控制系統共同決定。

比如連續Hairpin繞組、3D打印繞組、直接油冷、相變材料、內置冷卻通道、重稀土減量磁體和AI自適應控制，都是圍繞同一個目標：把損耗、熱、體積和制造復雜度壓到可量產范圍內。

圖片來源：FutureBridge | 繞組、軸承、熱管理、轉子定子、磁體和控制系統的協同創新矩陣

這也是為什么新電機路線很難只靠“電磁方案”判斷成敗。繞組如果不能提高槽滿率，冷卻如果不能把熱帶走，控制如果不能穩定處理高速和弱磁區，拓撲本身的優勢就會被制造和熱邊界吃掉。

五、高速化不是單純提高轉速，而是把電磁、結構、熱和控制推到同一個邊界

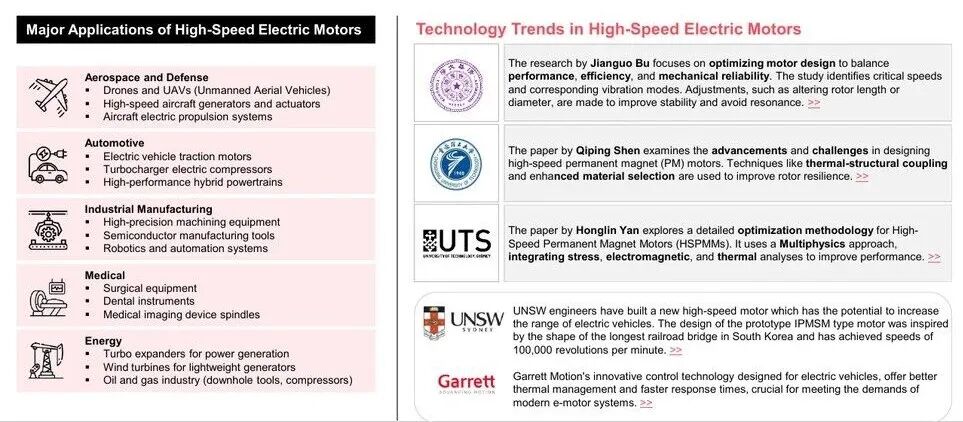

此外，FutureBridge把高速電機列為重要趨勢，原因是功率=扭矩 X 角速度：

• 在相同扭矩下提高轉速，可以提升功率密度、降低體積和重量；

• 但高速化同時帶來轉子應力、軸承壽命、風摩損耗、NVH、冷卻和控制穩定性的綜合挑戰。

圖片來源：FutureBridge | 高速電機的應用場景與多物理場設計趨勢

六、材料和供應鏈會決定哪些技術路線真正進入量產

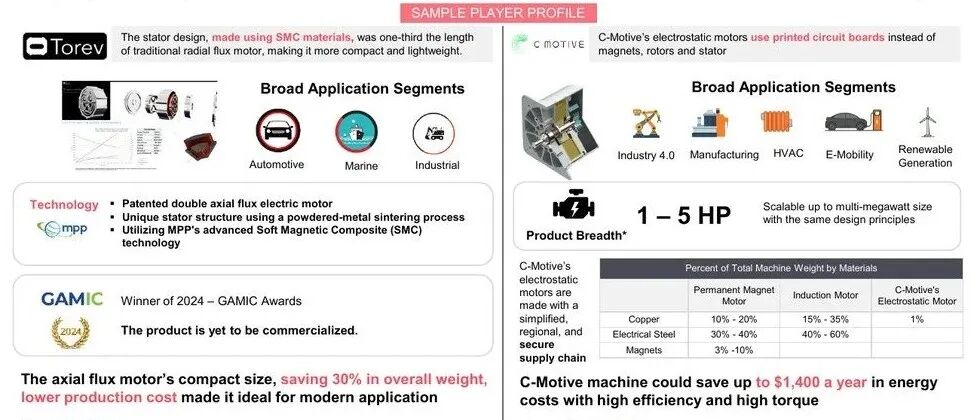

在替代路線中，C-Motive靜電電機和Torev軸向磁通電機被重點作為案例展示:

• 前者，強調消除關鍵稀土并把銅用量降低90%以上；

• 后者，給出97.8%效率、緊湊結構和約30%重量節省的賣點。

這里的重點不是某個創業公司一定會勝出，而是它們共同指向一個方向：電機創新正在從“更強磁場”轉向“更少受限材料、更容易封裝、更低系統成本”。

圖片來源：FutureBridge | C-Motive靜電電機和Torev軸向磁通電機展示稀土與銅用量下降路線

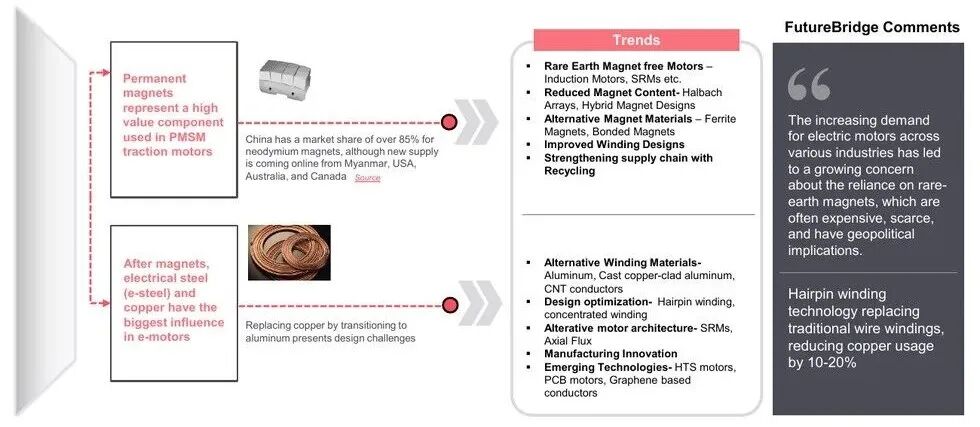

產業鏈層面，報告把永磁體、銅和電工鋼列為電機價值鏈的底層材料。

中國在釹磁體市場份額超過85%，這使得稀土磁材不只是成本問題，也變成供應鏈風險問題。FutureBridge同時提到Hairpin繞組替代傳統繞組有望減少銅用量10%-20%，這類制造工藝優化會直接影響未來電機路線的經濟性。

圖片來源：FutureBridge | 磁體、銅和電工鋼構成電機價值鏈核心材料約束

星球更多補充看點，圍繞“EV電機技術路線如何從單一高效電機走向系統化平臺選擇”：

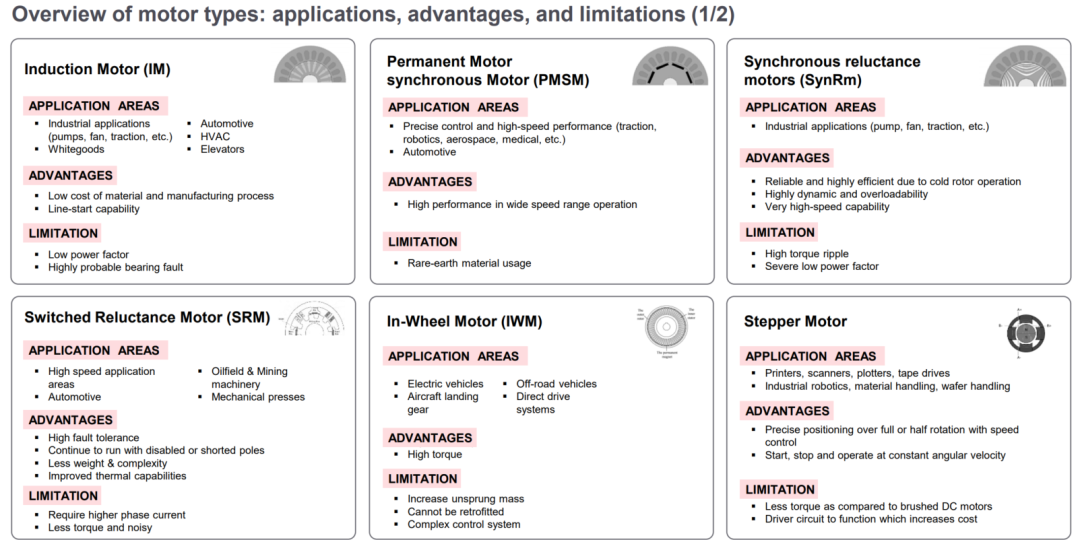

? 電機類型優缺點表：IM、PMSM、SynRM、SRM、IWM等路線的應用場景、優勢和限制，適合做技術選型橫向對比

? 繞組與冷卻細節：槽滿率從約50%提升到80%以上、空心導體、直接油冷和兩相熱管理等部件級方案

? 高速電機案例：汽車、航空、機器人、醫療主軸等場景下，高速化如何帶來結構強度、熱管理和控制穩定性挑戰

? OEM技術采用圖譜：Tesla、BMW、NIO、BYD、Xpeng等不同車企在PMSM、感應電機和新拓撲上的布局差異

? 材料與供應鏈頁：釹磁體、銅、電工鋼、區域化制造、回收和長期材料協議對EV電機路線的影響
