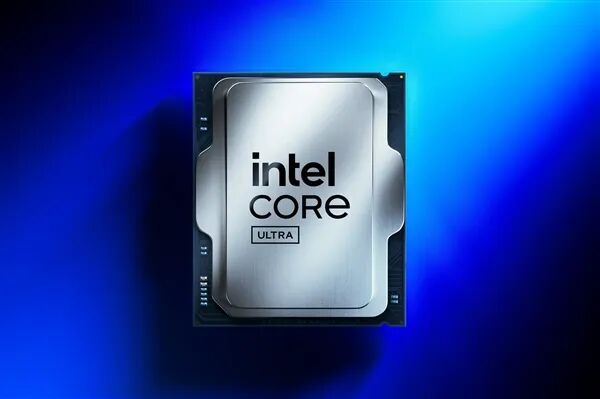

據Jaykihn最新透露，Intel下一代Nova Lake處理器將調整緩存策略，即使E核被部分屏蔽，L3緩存仍保持完整，不再隨E核數量同步削減。
此前信息顯示，Nova Lake的8+12+4配置（8個P核+12個E核+4個LP E核）因E核從完整版的16個削減至12個，L3緩存僅為33MB。

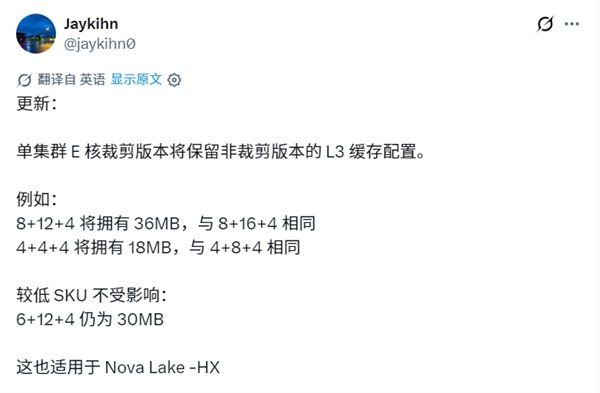

Jaykihn現在修正了這一說法，稱該配置將保留36MB L3緩存，與完整版8+16+4一致。同樣，4+4+4配置也將保留18MB L3緩存，而非此前預測的15MB，與完整版4+8+4持平。

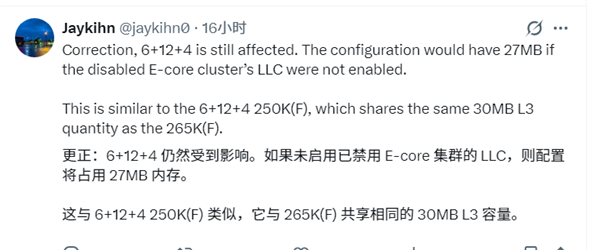

不過這一策略并非適用于所有型號，Jaykihn指出，6+12+4配置的L3緩存仍為27MB，而不是保留完整E核集群時的30MB。
這意味著Intel并非按統一規則線性分配緩存，而是逐個型號決定哪些保留完整L3、哪些削減，具體取決于產品定位和市場競爭需要。
Nova Lake-HX移動端也將采用相同策略，部分中端型號的緩存將比此前預期更高。當然，這些均為非官方信息，距離正式發布仍有數月，最終規格可能再次調整，畢竟這次爆料本身就是對之前信息的修正。
Nova Lake最大的看點是bLLC（大容量末級緩存）首次進入消費級市場，直接對標AMD的X3D系列。據爆料，8+12+4和6+12+4等中高端配置將分別搭載132MB和108MB bLLC，這部分緩存獨立于原生L3，上述L3緩存的調整不會影響bLLC容量。
Intel最初就是靠內存技術起家，前幾年出售了閃存業務給海力士，停產了傲騰內存，直接錯過了這次的AI機會，但他們現在又要殺回來了。
Intel CEO陳立武日前做客Deep Tech VC Podcast節目，其中就談到了他對存儲芯片業務的看法，表示以前不投資這項技術是因為當時覺得它像商品業務，但是現在一切都不同了，很多新技術涌現，Intel也在保持關注，他自己的一個心頭好就是研究新型存儲技術架構。
陳立武還提到Intel公司前不久邀請Seok-Hee Lee李錫熙重回Intel，之前擔任過SK海力士CEO、SK On電池公司的CEO，而且也是一位Intel老員工，90年代到10年代擔任Intel工程開發業務主管，跟陳立武也是老熟人了。
李錫熙雖然擔任的是Intel晶圓制造業務的副總裁，但他的背景是以存儲芯片為主，加盟Intel之后一直被外界懷疑是操刀Intel的存儲芯片業務。

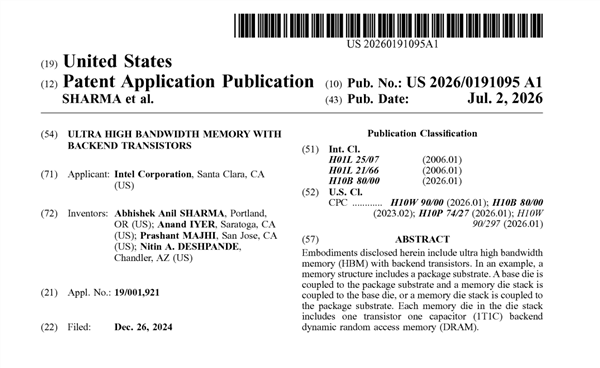

陳立武所說的這個新架構存儲芯片很有可能就是前不久曝光的XBM（eXtended Bandwidth Memory）內存，這是一種帶后端晶體管的超高帶寬存儲器，芯片堆棧中的每個存儲芯片包含一個晶體管、一個電容（1T1C）、后端動態隨機存取存儲器（DRAM）。
晶體管后置之后的XBM內存面積效率高，功耗更低，預計比HBM4的帶寬高一倍，它不會完全取代未來的HBM內存，但Intel拿出自己的低功耗高帶寬內存也算是明牌了，想在AI市場分一杯羹就少不了這個。
不過XBM內存真正進入量產階段恐怕還得幾年時間，Intel需要跟時間賽跑，不能錯過AI熱度，也不能落后三星、海力士及美光等公司太多。
陳立武還表示，AI競賽的戰場已從單顆GPU擴散到整個硬件生態系，涵蓋CPU、存儲、先進封裝、高速互連、光子技術和散熱系統。對Intel而言，這不是一輪產品周期，而是一場平臺能力的重建。
陳立武坦言，Intel過去錯過了移動互聯網、云計算和AI三波重大浪潮，他給自己設定的目標是：“從現在開始，任何一波大浪潮，我都不會再錯過。”
陳立武承認Intel曾經在CPU和計算領域擁有強大的市場地位，但過去多年犯了不少錯誤，逐漸失去部分優勢。
因此要重建Intel，需要重新吸引優秀的CPU架構師、GPU架構師、系統架構師和軟件人才，建立從芯片到系統、再到軟件的全棧能力。
陳立武從1987年開始投資芯片，累計投資接近550家公司，但在很長一段時間里，半導體并不是風險投資機構青睞的方向。
他回憶20年前拜訪頂級風投機構時，會議開始時整個合伙人團隊都會到場，但當話題轉向半導體，一半人就會禮貌地找借口離開，最后只剩下少數人帶著同情繼續聽下去。
當時主流風投將半導體視為夕陽產業，資本持續轉向軟件和互聯網服務，陳立武的一些投資人也認為，在其他機構退出之際繼續加碼芯片，是一種近乎瘋狂的選擇。
但他堅持認為，芯片始終是科技產業的底層基礎，沒有性能、功耗和成本都合適的芯片與平臺，許多上層應用根本無法成立。
陳立武還提到，過去曾有聯合投資人問他能不能說出一家市值超過1萬億美元的半導體公司，如今這個問題已經不再成立，全球最具價值的科技公司中已有不少半導體企業。
但他關注的并非只有NVIDIA等巨頭，在他看來，半導體是一個龐大的技術體系，很多關鍵創新來自不受關注的小公司：有的在降低Chiplet能耗，有的在解決高速互連問題，有的押注光子技術、先進封裝和新型散熱材料。真正的投資機會，往往存在于這些尚未被充分認識的瓶頸之中。
