傳統手持掃碼器架構介紹
傳統的手持掃碼器主要以通用MCU+4G通信模組+鋰電管理+掃碼頭模組+串口屏等構成，需要開發多個外設驅動，成本比較高！
圖1 手持掃碼器

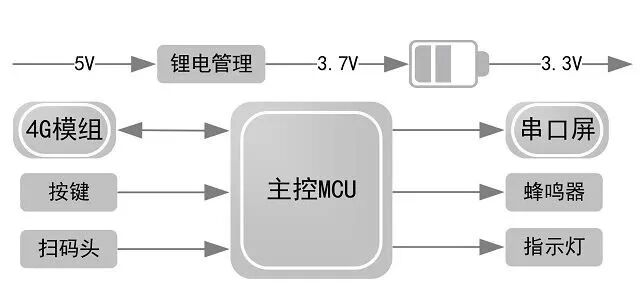

下面是傳統手持掃碼器通用產品框架圖：
圖2 傳統掃碼器框圖
接下來我們一起看一下致遠電子推出的ZC1 Cat.1單模塊解決方案。
Cat.1技術簡介
Cat.1全稱LTE UE-Category 1，是由3GPP（由多家國際通信組織構成的第三代合作伙伴計劃，曾制定過2G、3G、4G等多代通信技術標準）制定的LTE（4G）通信標準，用Cat.1~20來劃分終端的性能、通信速率，我們常說的4G網絡其實指的就是Cat.4。
Cat.1的上行峰值速率僅有5Mbit/s，下行峰值速率為10Mbit/s。簡單來說，就是一種使用4G網絡，但通過降低速率來降低成本的技術。
圖3 ZC1模塊圖
ZC1手持掃碼器方案介紹

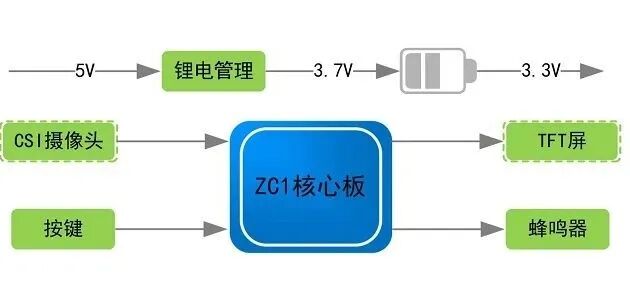

得益于ZC1的全資源OpenCPU和C開發方式，在手持掃碼器產品上非常合適。下面是基于ZC1為核心的手持掃碼器框圖：
圖5 ZC1手持掃碼器框圖
顯然，ZC1方案非常簡潔，相比于傳統方案成本得到了更好的優化！此外，ZC1還自帶BLE&WiFi功能、集成攝像頭驅動和彩屏驅動，同時，在UI顯示方面有開源AWTK的加持，讓你的顯示更加美觀。
為了方便研發評估使用，致遠電子也開發設計了ZC1評估板，為你的產品開發加速！
圖6 ZC1評估板圖
還在等什么，趕緊動起來吧！
