2nm芯片設計要50億，開放芯粒標準能破局嗎？

去年TT Blueprint China活動上，Tenstorrent曾就基于chiplet（芯粒）的芯片設計打過一個很有趣的比方：“經濟學之父亞當斯密在《國富論》中提到，分工是人類生產力提高的第一要素。而開放的貿易、交換，是將分工轉為生產力的必要條件。”沒錯，就是硅仙人Jim Keller創辦的Tenstorrent。

當時Tenstorrent高級主任工程師陳志敏說，“將這個樸素的經濟學理論套用到芯片產業，芯粒就是芯片設計的分工載體。而一個開源的生態系統，就是將芯粒轉化為更高生產力的必要條件。”

比如說現有一家企業準備設計一款A(yù)I芯片，初衷是定制AI算力，那么實際上CPU、IO、安全、系統管理等組成部分都可以視作該芯片設計項目的非差異化要素。“除了需要自行設計的AI芯粒，如果其他所有功能都有現成的，設計成本自然就降下來了。”降低芯片設計成本是Tenstorrent推Open Chiplet Atlas（OCA）開源芯粒生態計劃的目標。

OCA的O是指Open，表現的自然是“開放”屬性；C意指Chiplet芯粒，是生態實現的基礎。還有個A——最初是指Architecture，后來Tenstorrent將A改做Atlas。Tenstorrent首席架構師練維漢（Wei-han Lien）最近在接受電子工程專輯采訪時說，“從Architecture到Atlas的轉變，反映了從單一技術藍圖到完整全球視野的進化。”“Atlas強調了該計劃絕不只是個規格，而整合了核心架構、開源Harness、合規測試，乃至開放的市場環境。”

所以我們理解OCA這一名稱透露了該生態系統的兩大特性：開放、完整。

針對前者，最早的OCA宣傳手冊給OCA所下簡潔定義為：一項開放標準，針對來自不同供應商的t芯粒能夠?qū)崿F(xiàn)完整的互操作性（interoperability），令這些芯粒在單個封裝內做到真正的“即插即用（plug-and-play）”；并且特別明確了OCA采用“開放”標準技術，避免供應商鎖定。

至于后者，陳志敏在演講中介紹過OCA作為一套解決方案，跨物理層、傳輸與協議層、系統和軟件層這5個層級，完整定義了芯粒之間的互操作性；讓芯粒能夠做到互連、通信，并協作完成從啟動到安全管理的復雜任務。

借著本次采訪機會，本文嘗試談?wù)凮CA這一開源芯粒生態計劃，及其折射出的芯片設計趨勢與可能的未來。無論OCA未來是否會成為獲得行業廣泛認同的標準與生態，OCA的存在對行業而言都有著重要的參考和借鑒價值。

降低成本是初衷

前兩年IBS曾發布報告稱，從頭設計一款2nm芯片需要耗費每年7億美金。電子工程專輯《深度學習的興起，是通用計算的挽歌》一文也曾剖析過自7nm工藝之后，先進制造工藝foundry廠的CapEx成本攀升速度超預期，令真正走量的芯片（如手機與PC所用的CPU）才用得起先進工藝。

“還不只是設計成本提高的問題。” 陳志敏談到，“現在芯片項目的成功率也在近些年穩步下降。”西門子EDA和Wilson Research Group統計數據顯示，芯片單次流片即成功的比率（first silicon success）2020年為32%，2024年已經下降到了14%。成本上升、成功率下降導致“越來越少的企業選擇針對特定場景來設計高性能芯片”，這與后摩爾時代“以應用為導向”的芯片設計趨勢顯然是相悖的。

這是陳志敏談國富論、分工提升生產力，及打造OCA生態系統的基礎。不過在談OCA之前，這其中還有一層邏輯：在上述背景下，更多的IP以芯粒的形式供應給市場——技術層面自然是因?yàn)橄冗M(jìn)封裝技術成熟，且標準逐漸確立（如UCIe）。Tenstorrent自身也經歷了這樣的轉向——即便Tenstorrent現在的市場角色身兼IP、芯片、系統供應商。

但產業邏輯是IP供應商的下游客戶越來越不想為集成、驗證、流片、測試全流程買單，尤其是IO、內存接口、安全、電源管理等“基礎設施”——因?yàn)檫@些組成部分根本無法形成差異化。“只設計有差異化的部分，其他非差異化功能直接利用現成、已驗證過的物理芯粒”這一思路就有了市場。對IP供應商而言，賣實體芯粒或芯片也確實比賣IP更賺錢。雙方一拍即合，也就有了這樣的轉變。

練維漢也在采訪中談到：這一轉變是“半導體供應鏈的必要進化”，“從軟IP轉向物理芯粒，通過提供預測試的、經過了硅驗證的組件而非未經驗證的代碼，大幅降低了NRE（一次性工程費用）成本，實現明顯更快的產品上市時間（time-to-market）。”

前不久的Keysight World Tech Day上，是德科技就曾提到在先進封裝與標準趨于成熟的當下，基于芯粒+先進封裝的芯片，其上的芯粒正由單一供應商來源，走向多供應商來源：一顆芯片上的不同die會由不同的供應商設計。這就涉及互操作性的問題了，諸如OCA這樣的標準與生態系統就有了價值。

開放：要互操作性，不鎖定供應商

“像OCA這樣的開放生態系統，對于讓此類市場角色成為主流，起到了強力催化劑作用。”練維漢表示，“通過建立標準的、跨各個層級的即插即用接口，OCA生態系統消除了多供應商的集成障礙，讓芯粒供應商能夠面向全球、不同市場的客戶群出售相同的硅產品，實現業務擴張，同時讓開發變得快速且有成本效益。”

“初創企業自己造芯片的難度太大了，而且要耗費大量時間。若市場能夠基于共同標準來造芯粒，初創公司就能復用不同的芯粒，比如說可以從我們這里買。”Tenstorrent RISC-V內核副總裁Divyang Agrawal在此前的采訪中說，“然后他們只做能夠形成差異化的芯粒，比如說NPU 芯粒。再將不同的芯粒基于共同的標準整合到一起。”“即便是高性能芯片，設計成本變得更低、芯片也更可得（accessible）。”

“它幾乎可以視作Linux和RISC-V發展方向的延伸了。”這一點強調的是OCA的開放、開源屬性。而OCA相較市面上的其他封閉生態系統，特色就在于“開放”，不鎖定于某一家供應商。包括未來的參考設計，“我們期望展示令芯片設計更便宜的路徑，標準設計組件將會是開源的。”

練維漢則說，對于Tenstorrent而言，雖然OCA的建立本身可能會有利于自家IP和芯粒產品的出售——但“這是構建OCA的副產品，而非原因”。“OCA生態系統并非為我們自身的商業價值而造。它源于我們自己打造芯片架構、開始與合作伙伴協作時面臨的集成挑戰——且遇到的問題已經不是一家企業就能解決的了。”

所以在Tenstorrent看來，OCA本身就是行業趨勢，而“做正確的事，自然就會產生好的結果（We believe this is the industry's direction, and doing the right thing pays off naturally）”。

雖然OCA生態計劃由Tenstorrent發起，但練維漢表示，“長期來看，OCA會采用類似Linux那樣的開放、開發者社區的模型，令其成為社區驅動的生態系統。貢獻者通過技術工作小組來聯合確立其發展路線圖；而整個產業通過協作實現完整的、免版稅地（royalty-free），互操作性。”

完整：全棧覆蓋+參考設計

不過開放并不是OCA的全部。比如UCIe（Universal Chiplet Interconnect Express）是現在廣為人知的die-to-die互連與總線開放標準。練維漢說，UCIe是物理連接方面非常出色的標準，而“OCA充分利用了該標準”，并在此基礎上“從物理層到軟件層提供全棧解決方案”。

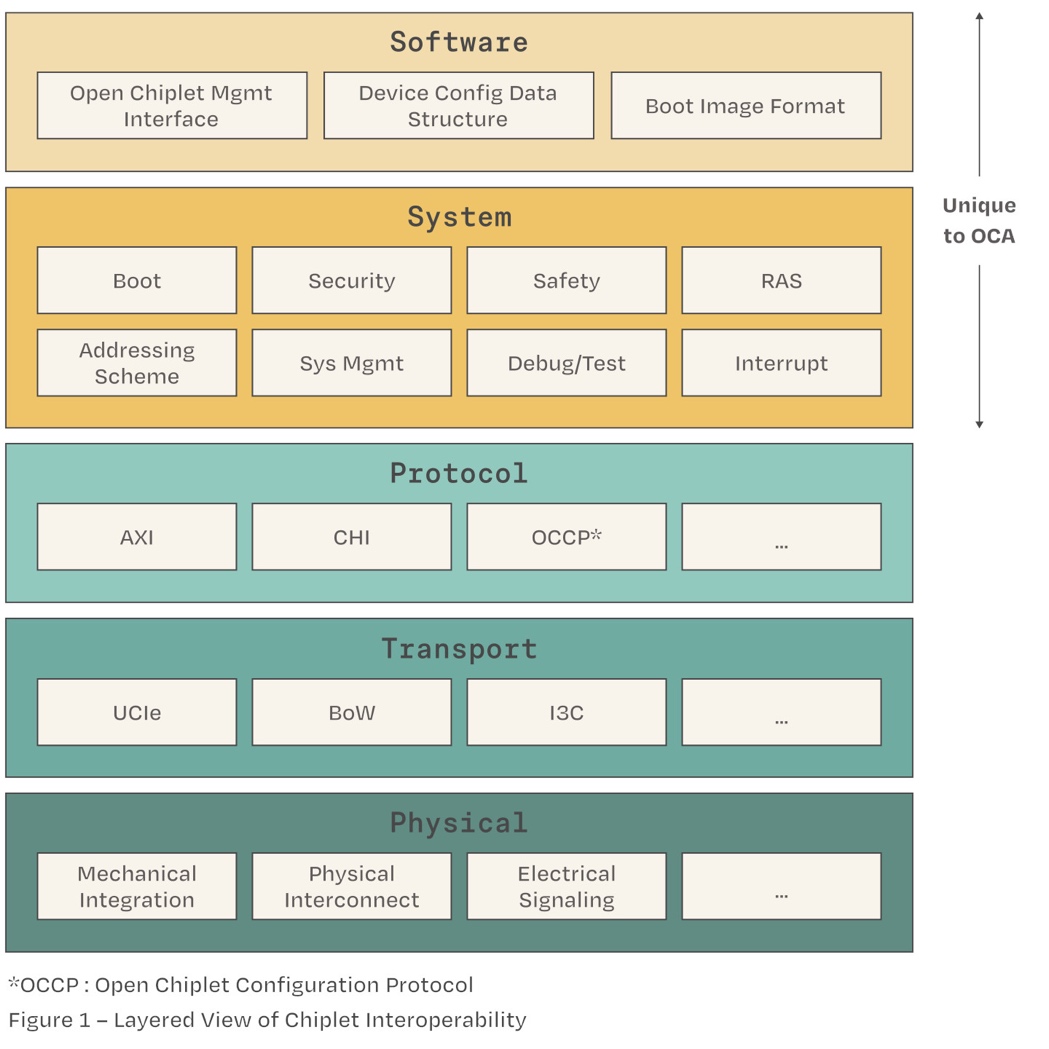

“Tenstorrent在實踐中意識到，芯片之間的通信僅是芯粒互操作性的很小一部分。” 陳志敏談到。因此Tenstorrent從全系統角度出發，“基于我們自己的芯粒產品，自上而下定義了5層要求（物理層、傳輸層、協議層、系統層、軟件層）。”尤其“其中軟件層和系統層的要求，應該是業界唯一比較全面的描述”。

這套OCA架構定義了不同芯粒如何通信，確保互操作性，確保芯片設計時沒有供應商鎖定、“ISA-neutral”、降低供應鏈風險。按照Tenstorrent規劃，今年夏天會完成OCA Arch. v0.9的定稿，陳志敏曾說，“屆時我們會自己設計一批基于OCA架構的芯粒，并完成封裝和測試，給業界提供經過實際產品驗證的架構方案”。“所以從v0.9到v1.0之間是充分的硅后驗證，保證我們提出的方案是經過芯片全流程考驗的。”

OCA架構實則是整個OCA生態系統的關鍵組件之一。其他組成部分還包括

OCA Harness——開源的芯粒框架設計，是基礎系統功能的組合，包括一些通用的系統邏輯（如安全、啟動、 die-to-die協議轉換等）；

OCA Compliance——用于硅前與硅后的合規性測試規范，確保芯粒符合OCA標準；

OCA Shell——OCA Harness與來自Tenstorrent的die-to-die連接方案的結合；

OCA Chiplets——Tenstorrent與合作伙伴開發的OCA芯粒，可能包括有AI加速器、CPU、內存、IO等；OCA Models——“包括功能模型和性能模型，在設計芯粒時協助做協同仿真”。

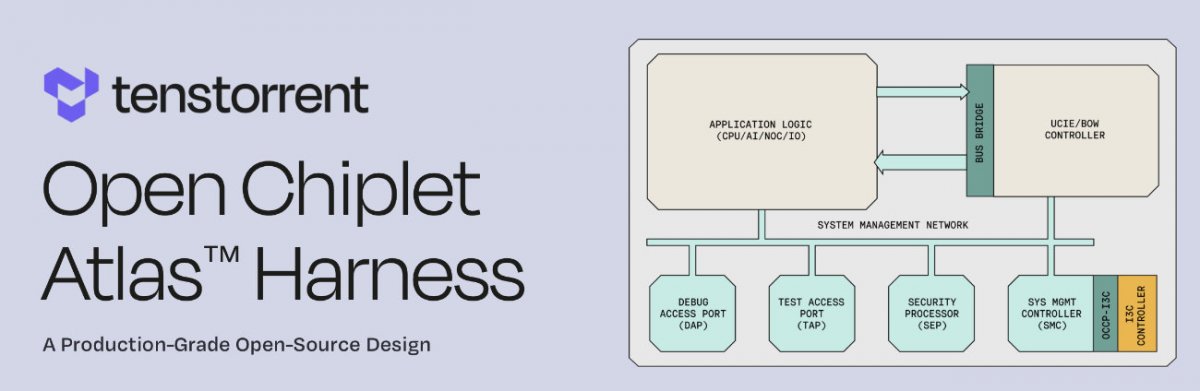

簡單談?wù)勂渲械腛CA Harness：這可以說是通過“找到共性”尋求成本節約的典型組件：陳志敏稱其為芯粒設計模板。其中的組成部分包括了安全處理器、系統管理控制器、系統管理總線、測試與調試邏輯等；“還包含將系統總線轉化為die-to-die協議的轉換過程”（如AXI-over-UCIe die-to-die連接解決方案）。

“我們提供開源的OCA Harness原因有兩個……第一是OCA架構定義的可操作性要求覆蓋了芯粒設計的各個方面，從零開始一步步實現難免需要更多時間打磨。然而借助我們的Harness開源方案任何芯片設計者都可以自動獲得必要的互操作性。第二，Harness實現的功能基本是芯粒的非差異化要素。與其花費巨資獲得IP授權和重復開發，OCA Harness可以幫助芯粒設計者把資源集中到他們的優勢領域。”計劃中OCA Harness Beta將于今年第三季度發布，包含完整的源碼、文檔、支持資源等。

“我們正在和OCA Harness的早期評估者與應用方緊密合作。”練維漢表示參考設計Harness會成為OCA生態向前推進的驅動力。從這些早期的協作當中，我們看到了一個朝氣蓬勃的生態系統和其中充滿動力的參與者。他們很快會讓行業看到芯片設計節約成本、優化性能、高效開發的更多可能性。

值得一提的是，OCA芯片設計平臺包含了一些可復用的資源和方式，比如陳志敏在演講中提到的Shell復用——即復用OCA Harness + 來自Tenstorrent的die-to-die的物理層解決方案。“Tenstorrent不僅僅提供硅前的互操作性解決方案，也可以授權耗費巨大的 die-to-die的物理層。芯片設計用戶可完全專注于差異化功能，如NPU或其他專用加速器。這個方案可以幫助用戶快速，低風險，低成本的獲得完整的芯片實現，獲取硅后調試開發的經驗，并且率先啟動迭代。”

應用與未來：在共性中，尋求差異化

Divyang形容OCA是基于芯粒芯片設計的“最大公約數”。練維漢也強調OCA僅對非差異化的“基礎設施”（nondifferentiating infrastructure）做標準化，“如安全、啟動、功耗管理”。 “工程師不再需要閉門造車或者重復開發了，企業產品才能實現真正意義上的差異化。”

而無論是開放視角還是完整視角，無論是抽象共性還是尋求差異化，幾名發言人都反復提到，這些就是為了“把芯片設計的成本降下來”。基于這一初衷，Tenstorrent眼中的OCA生態將迎來快速發展。去年Tenstorrent列出的OCA生態系統合作伙伴數量已經超過32家（也包括有中國的藍芯算力、芯原、中科創達等）——包括芯片設計公司、芯片設計服務公司、IP供應商、foundry廠、系統集成商、科研機構等，生態計劃參與數量超過70個。

“未來3-5年，我們認為OCA生態會迎來相當出色的成長軌跡。”練維漢在談OCA未來應用方向時說，“大規模計算集群（hyperscalers）和汽車領域合作伙伴會成為第一批采用OCA的伙伴，因?yàn)樗麄儗?duì)定制化和成本效益有著更緊迫的需求。”“我們還與國際合作伙伴聯合開發了面向數據中心領域的解決方案，也包括多個汽車合作項目。同時針對領域?qū)Ｓ眉铀伲╠omain specific acceleration）也在進行極具潛力的商討。”

在面向不同應用領域時，“OCA架構采用專門的‘profile’，其中集成了針對不同行業定制的特有功能域（Functional Domain）。”“模塊化的profile方法，令標準本身不需要有分支或發散——核心架構還是統一的。”“當然我們也誠摯歡迎更多的行業參與者來推動OCA對特定領域的優化。”

練維漢表示，OCA全棧框架在這些市場獲得技術和商業可行性的證明以后，很快就會建立起成熟、去風險的生態系統。那么即便是初創企業，也有機會以低成本做基于芯粒的芯片設計。

構建一套覆蓋從物理層到軟件層的完整芯粒開放生態系統，“需要整個行業共同培育”——將生態"從脆弱的幼苗長成自給自足的森林"。練維漢在采訪中對大型芯片供應商的呼吁也相當直接：讓我們一起為互操作性努力，分享專長、統一接口，而不是各自重復開發。

分工提升生產力，但分工轉化為生產力需要開放的交換。芯片產業正在經歷從"整芯片設計"到"芯粒級分工"的演進——而讓這種分工真正落地的，恰恰是一套讓不同參與者能夠互通、協作的開放標準。OCA所代表的開放協作方向，至少為芯片設計的成本困局提供了一條可行的出路。在一個越來越強調定制化算力的時代，"做正確的事，自然會有回報"——這或許不只是一家企業的信念，也是整個行業需要共同踐行的方向。
