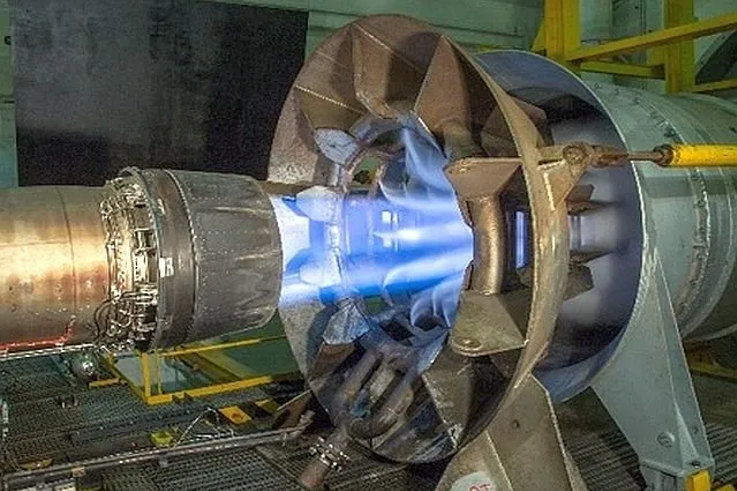

2022年1月，法國軍備總局(DGA)完成了為未來空戰系統(FCAS)歐洲協同隱形飛機項目開發發動機的重要技術測試。作為由DGA領導的Turenne防御計劃的一部分，一個源自陣風戰斗機M88發動機的衍生型號在測試臺上進行了測試。該測試需要5年的準備時間，以開發對未來 FCAS 戰斗機發動機有用的技術。
2017年，德國和西班牙要求空中客車公司開始制定名為未來空中作戰系統(FCAS)的新型戰斗機的提案。2018年，柏林航展上，達索航空和空中客車公司宣布就FCAS的開發合作達成協議。2019年6月，巴黎航展開幕式當天，達索航空董事長兼CEO Eric Trappier和空中客車防務與航天CEO Dirk Hoke共同出席了未來空中作戰系統(FCAS)概念模型的揭幕儀式。2020年2月12日，F(xiàn)CAS研發計劃的第一階段(1A)獲得德國議會預算委員會的批準。2021年8月31日法國、德國和西班牙國防部長于在一份聯合聲明中表示，三國已經簽署了關于未來空中作戰系統(FCAS)的第三個政府間協議，該協議確定了2021-2027年期間NGWS/FCAS(未來空中作戰系統中的下一代武器系統)的實施安排。”預計在2027年進行新一代戰斗機和遠程運載無人機的技術驗證機的首飛。FCAS 將由下一代武器系統(Next-Generation Weapon System，NGWS)以及未來作戰空間中的其他空中平臺組成。NGWS 的組成部分將是遠程運載工具(蜂群無人機)以及定義為第六代噴氣式戰斗機的新一代戰斗機(New Generation Fighter，NGF)。預計到 2040 年至 2045 年左右，它將取代目前的法國“陣風”、德國“臺風”和西班牙的EF-18“大黃蜂”戰斗機。

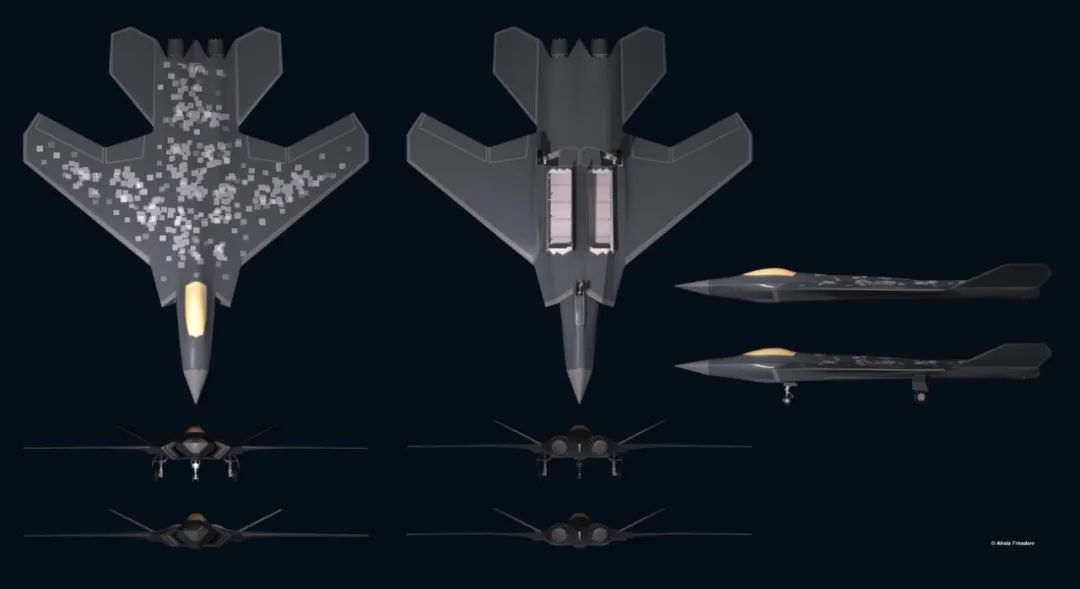

FCAS項目新一代戰斗機概念模型三視圖從展出的新一代戰斗機概念模型來看，新一代戰斗機的總體設計并無特別亮眼之處，主要因?yàn)樵诂F(xiàn)有技術水平條件下，要達到隱身性能和作戰性能的平衡，新一代戰斗機的外形設計已無新的突破，更多考驗的是材料和結構方面的研發。同時，因?yàn)镕CAS僅僅處于初始框架設計階段，戰斗機的技術驗證機都需要至少到2027年才會制造，因此新一代戰斗機的總體設計還存在很大的不確定性。Turenne計劃由DGA于2015年發起并委托給賽峰集團，包括兩個階段，第一階段持續了5年，在DGA項目工程部在巴黎巴拉德工廠的監督下，創建、數字化測試和生產創新的渦輪機概念。這種革命性的渦輪機也獲得了國際專利，來自DGA的工程師作為共同發明人。經過第一階段的技術積累，該計劃的第二階段于2019年開始，使用Thermocolor(示溫)技術在現場測試，目的是將現實中獲得的熱譜圖與第一階段數字模擬數據進行比較。

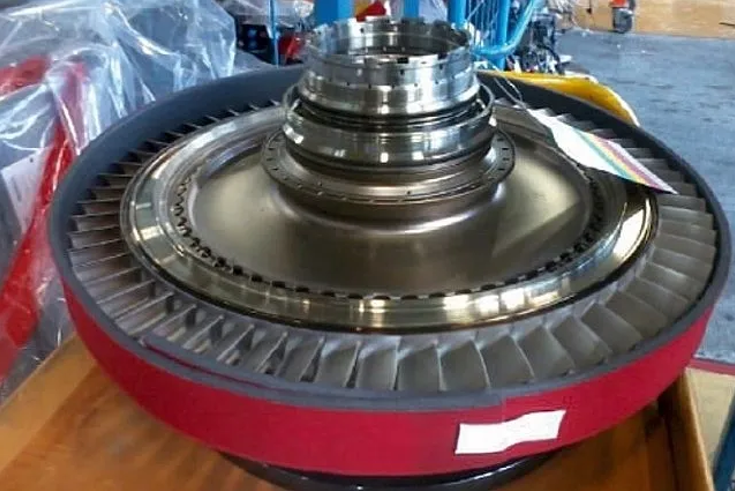

用于測試的發動機渦輪結構(圖片來自DGA發布)該技術需要熱敏涂料，應用于發動機高壓渦輪葉片，通過顏色變化測量溫度。這種涂料非常脆弱，根據其成分，它只能承受單一的熱應力。然后就會失去原有屬性。DGA解釋說，“這種類型的測試不多見，DGA最近的一次推進劑測試可以追溯到2010年。”DGA在分析Thermocolor測試結果后，該項目還將進行持續數月的“耐久性”測試，目的是加速這些新發動機渦輪葉片的老化，以檢查它們的使用壽命以及它們?cè)陂L(zhǎng)時間內保證高水平運行性能的能力。與此同時，位于圖盧茲附近巴爾馬的DGA Techniques航空技術和測試中心正在與賽峰集團合作開發耐高溫的新型陶瓷材料。它還將在未來幾年對新一代金屬材料進行測試。“這些進步中的每一個都是技術創新難題中獨特而必要的一部分。結合最新一代發動機，它們將有可能達到FCAS計劃預期的性能水平，”DGA總結道。據法國武裝力量部稱，法國、德國和西班牙在未來空戰系統(FCAS)框架內開發的新一代戰斗機(NGF)第六代戰斗機將需要比目前裝備在 “陣風”戰斗機上的賽峰M88發動機或“臺風”戰斗機上的EJ200發動機更強大的發動機。更高的推力意味著更高的溫度。渦輪機入口處的溫度可能達到2100K(1826.85℃)——比M88高250K(250℃)。目前的材料無法滿足這樣的溫度需求。因此，DGA與法國國家航空航天研究中心(ONERA)和發動機制造商賽峰集團簽訂了合同，以加速“用于渦輪葉片和輪盤高溫應用的新型金屬合金和多層系統(ADAMANT)”的開發。為了在傳統技術無法滿足的短時間內完成這一任務，該計劃將使用多種創新解決方案，例如數字冶金、人工智能和數據挖掘。“該項目的成功將基于冶金學家、化學家和機械師的科學專業知識與新數字技術的結合，”該部解釋說。在此之前，F(xiàn)CAS發動機的開發委托給了法國賽峰集團和德國MTU航空發動機公司。經過賽峰集團牽頭的初步開發后，兩家制造商最終新組建了歐洲軍用發動機團隊(EUMET)負責研制，旨在獲得新發動機的認證，西班牙ITP公司作為EUMET的主要合作伙伴參與。其中賽峰集團負責研制熱端部件及發動機集成，MTU航空發動機公司負責研制冷端部件及維護、修理和大修(MRO)服務，ITP公司負責開發低壓渦輪和噴管等工作。為了滿足FCAS的超聲速巡航和長時間低速巡航的要求，發動機將具有變循環能力，以及2100K左右的渦輪前溫度。此外，該發動機將能匹配戰斗機的隱身性能，并應用混合動力以管理飛機上的能源。該發動機驗證機的研發工作將首先在M88發動機的基礎上進行，賽峰集團將在2025年完成M88發動機改型，為首架FCAS驗證機提供動力，并在2027年制造出發動機驗證機。法國和德國計劃在2024—2026年做出正式的研發決策，2031年前完成發動機的設計、組裝和鑒定試驗，然后開始飛機原型機的飛行試驗和軍方鑒定，2040年開始交付。此外，賽峰集團研究、技術和創新總監Stéphane Cueille此前曾強調為FCAS戰斗機生產改進型發動機所需的進步。他在賽峰集團的新聞稿中概述說：“這種新一代戰斗機應該能夠產生強大的超音速推力能夠?qū)崿F(xiàn)長時間低速巡航。因此，它的引擎應該是通用的。它也將更緊湊更輕，它的推力——比陣風更強大——將使FCAS能夠攜帶更多武器?！?/section>三、新發動機基礎型號——M88發動機

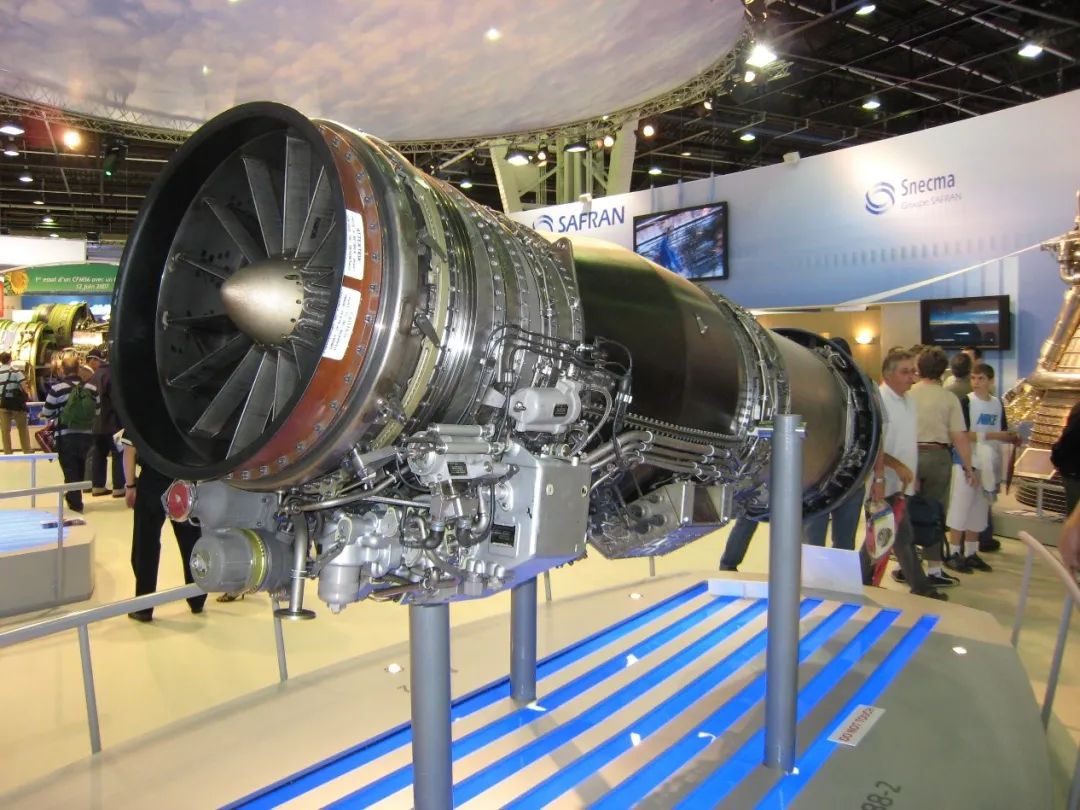

2007年巴黎航展上的M88發動機M88是為滿足90年代多用途戰斗機研制的一種先進雙轉子加力式渦扇發動機。其方案研究工作始于70年代末。整個研制計劃包括5500小時的地面試驗和4000小時的飛行試驗，研制費用為16億美元。按照飛機任務要求，在循環參數選擇上采用盡可能高的渦輪進口溫度、中到高的總增壓比和中等涵道比。采用的新技術主要有三維有粘葉輪機氣動計算方法、單晶渦輪葉片、粉末冶金渦輪盤、樹脂基復合材料(PMR-15)外涵機匣、陶瓷基復合材料噴管調節片和余度式全權數字式電子控制系統。與阿塔9K50相比，M88-2長度短40%，重量輕45%，推重比高88%。初始故障間隔時間100～150h。圖表：M88發動機性能參數
資料來源：調研整理
作為法國、德國和西班牙計劃中的未來主力戰機，未來空戰系統(FCAS)的新一代戰斗機將代表著多種技術突破，這其中動力裝置的研制開發是重中之重，尤其考慮到歐洲各國缺乏第五代戰機的研制經驗，直接著手研制所謂第六代戰機面臨的困難較大。歐洲在大型航空裝備研發上有聯合的傳統，主要考慮技術難度和未來市場等綜合因素，法德兩國珠聯璧合，確定了下一代動力的發展路線，并完成了部分關鍵技術的研究驗證，為項目后續發展奠定了一定基礎。
參考資料
[1] France completes first engine test for its 6th generation fighter
[2] Safran contracted to speed up 6th generation fighter jet engine development
[3] French DGA, Safran Complete Test of New Turbine Concept for FCAS Aircraft
[4] More Powerful Than Rafales, France Tests New Generation Fighter (NGF) Engine Designed For ‘Future Battles’
[5] M88 Engine from Rafale to initially Power European Next Generation Fighter
