前言：2021年11月，美國L3哈里斯技術公司獲得了一份價值1.25億美元的多年期合同，用于生產反衛星通信系統CCS Meadowlands。根據Meadowlands的生產計劃，L3Harris將升級在科羅拉多州彼得森太空部隊基地、加利福尼亞州范登堡太空部隊基地、佛羅里達州卡納維拉爾角太空部隊基地和多個國際地點運行的16個CCS Block10.2系統。
針對通信衛星上行鏈路進行干擾相對于針對通信用戶終端的下行鏈路干擾具有影響范圍更廣、難以溯源、甚至可能使目標通信衛星永久性損壞等優勢。美國、俄羅斯從21世紀初就開始了反衛星通信系統的研發，美國“通信對抗系統”(Counter Communications System，CCS)現已發展3代，俄羅斯在Tirada-1的基礎上也發展了多款Tirada-2系統迭代版本。美國“通信對抗系統”美國的CCS是一種由L3哈里斯技術公司開發的旨在對抗敵方衛星通信的可運輸?shù)目臻g電子戰系統，提供針對地球靜止軌道通信衛星的上行鏈路干擾能力，是美國太空軍目前唯一能夠提供太空電子進攻能力的陸基太空控制平臺。
除了預算文件和偶爾的新聞報道之外，關于CCS系統或其能力的公開信息很少。2003年2月的預算規劃文件描述了CCS的任務，這項工作支持移動/可運輸反衛星通信系統的概念探索和后續系統開發以及相關的指揮和控制，包括系統硬件設計和開發、軟件設計和集成、測試和采購提供衛星通信信號干擾的能力。在2020年2月年度預算規劃文件中，對CCS的作用提供了更多的描述，CCS提供了可遠征、可部署、可逆的進攻性空間控制(OCS)效果，適用于所有沖突，包括阻止敵方衛星通信指揮和控制(C2)、預警和宣傳，并擁有快速反應能力以應對緊急需求。沒有關于CCS的任何技術特征的公開信息，例如頻率范圍、功率水平和波形。根據世界安全基金會2021更新版的《全球反太空能力》，CCS可能會干擾大多數主要的商業頻率(特別是C和Ku)和最常見的軍事頻率(X波段)，并可能在日益流行的Ka波段具有能力。此外，鑒于地球靜止通信衛星目前是衛星通信的主要來源，CCS很可能主要針對地球靜止通信衛星。
CCS計劃于2003年啟動，是美國反空間能力發展計劃的一部分。最初的系統被稱為CCS Block 10，據報道，前兩個CCS裝置于2004年投入使用。2012年，哈里斯公司獲得合同，將已有的五個CCS Block 10系統升級到Block 10.1。2014年L3哈里斯技術公司開發了升級版本CCS Block 10.1。L3哈里斯公司是CCS Block 10.2的主要承包商。2014年，哈里斯公司獲得合同，將Block 10.1系統升級到Block 10.2配置，并向第四太空控制中隊以及空軍國民警衛隊提供總共16個CCS Block 10.2系統。2020年3月9日，美國太空部隊首次部署了CCS Block 10.2。目前美國共有16個陸基平臺“通信對抗系統”，美國加利福尼亞州、科羅拉多州和佛羅里達州的空軍國民警衛隊以及美國現役空軍部隊(如彼得森空軍基地的第四太空控制中隊)均部署了CCS Block 10.2。

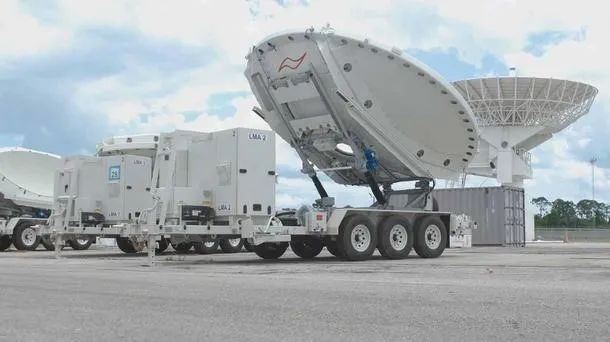

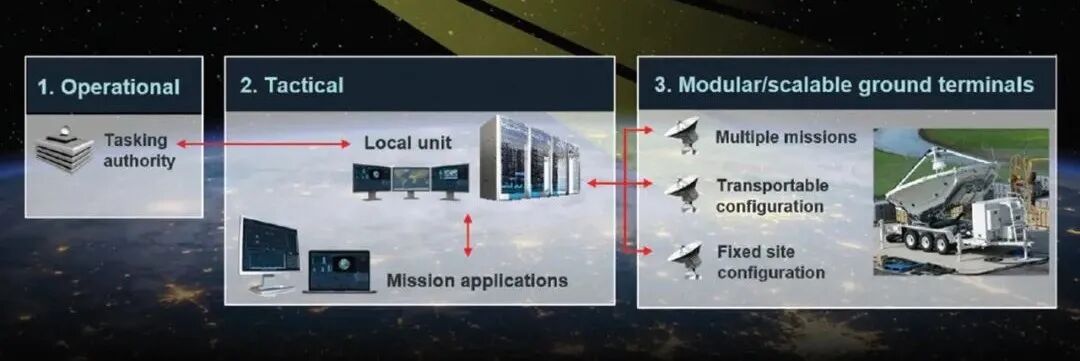

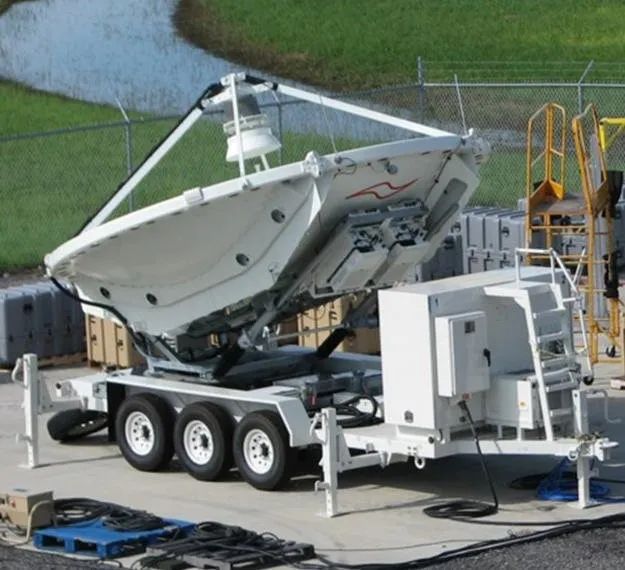

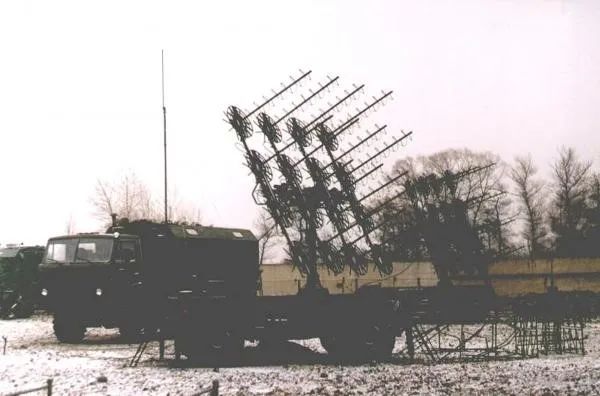

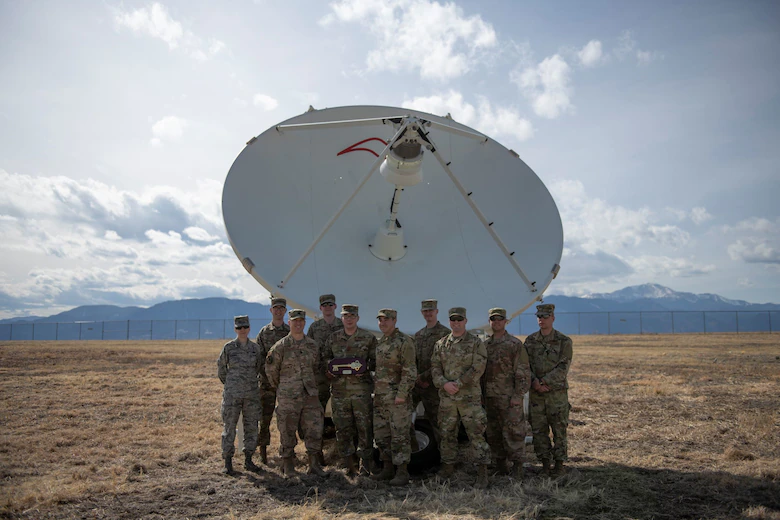

反衛星通信系統Block 10.2CCS Block 10.3(Meadowlands)CCS的更新版本CCS Block 10.3(Meadowlands)目前正在開發中。L3哈里斯技術公司于2019年根據戰斗任務系統支持合同開始開發下一代CCS。2020年4月，美國空軍宣布Meadowlands作為CCS 10.2的進一步升級。根據美國國防部2022財年預算，將在2022年投入5973萬美元用于CCS Meadowlands。2021年4月，美國前空間和導彈系統中心(SMC)發布CCS Meadowlands合同征集信息，將在未來54個月內生產26個CCS Meadowlands系統(利用現有16個CCS Block 10.2系統)，新的系統將采用更加模塊化、可擴展的設計，并將14個地面設備機架減少到3～4個，顯著減少操作占地面積。隨后，L3哈里斯技術公司收到了一份1.25億美元的合同，用于為美軍升級CCS Meadowlands系統，計劃到2023年4月交付4個系統。俄羅斯擁有對通信衛星信號下行鏈路和上行鏈路進行干擾的能力，至少有兩個電子戰系統專門用于上行鏈路干擾。其中大名鼎鼎的是Tirada-2(其前身是蘇聯時期的Tirada-1系統)，另一個則是正在開發中的Bylina-MM系統。Tirada-2至少有四個版本(Tirada-2S、2.2、2.3和2.4)和Bylina-MM一起覆蓋了通信衛星使用的大部分頻段。Tirada-1系統又稱RP-379，根據大西洋理事會數字取證研究實驗室(DFRLab)的研究助理Michael J.Sheldon在NASA Spaceflight論壇上發布的信息，RP-379系統由以下部分組成：RP-379K(Tirada指揮所)、RP-379D(UHF上行鏈路干擾器，Tirada-1D)以及RP-379S(SHF上行鏈路干擾器)。Tirada-1D系統如下圖所示。

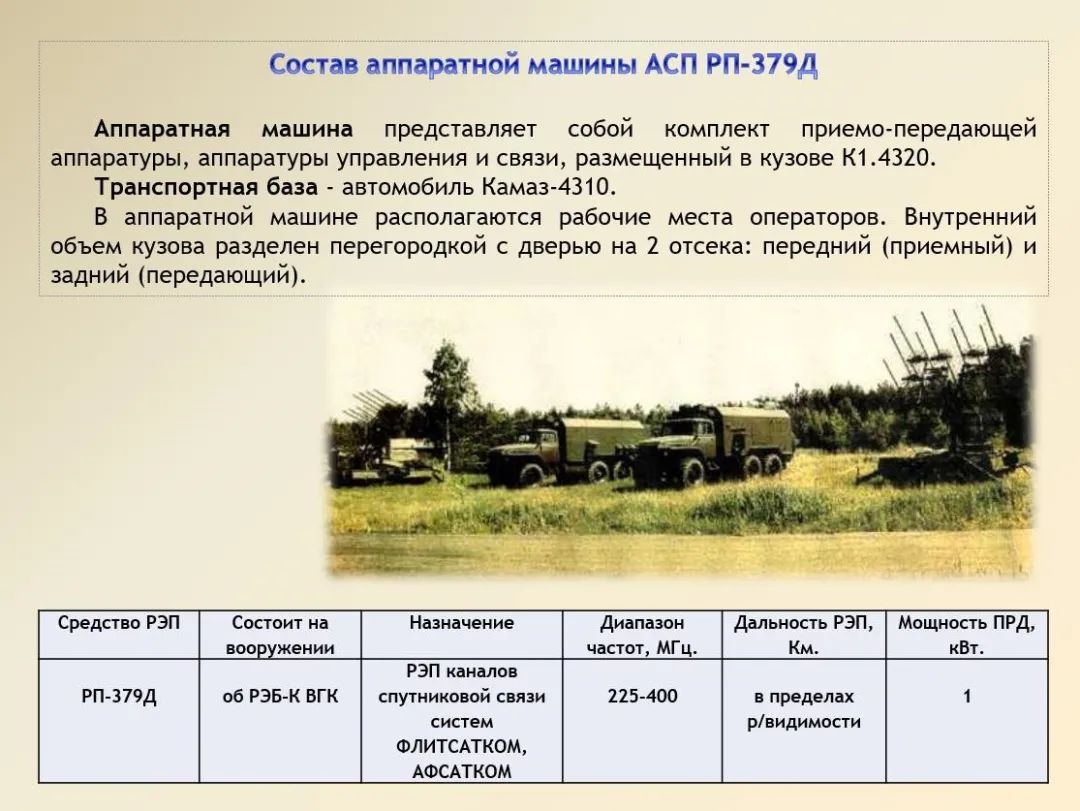

Tirada-1D系統特點如下：
Tirada-1D系統特點Tirada-2(Тирада-2)系統從2001年12月19日開始研制工作。3份2014年～2015年的法庭文件中提到了Tirada-2系統的不同迭代版本Tirada-2S、Tirada-2.2、Tirada-2.3和Tirada-2.4，從這些文件中可以看出，Tirada-2系統的合同由俄羅斯聯邦國防部授予弗拉基米爾無線電通信設計局(VKBR)。其分包商包括弗拉基米爾無線電設備廠(可能負責批量生產)、俄羅斯無線電科學研究所(NIIR)、NPP Istok公司、莫斯科無線電技術科學研究所(MNIRTI)以及衛星制造商ISS Reshetnev的子公司NPO PM-Razvitiye。2017年11月，俄羅斯國防部第46中央科學研究所副所長奧列格·奧恰索夫(Oleg Ochasov)就2018～2027年國防采購計劃透露：專門用于干擾通信衛星的Tirada-2S電子戰系統正在研制中，預計可在地面和移動架構中使用。據美國The Space Review網站稱，Tirada-2可用于對通信衛星進行上行鏈路干擾，通過迫使衛星將所有電力用于對抗干擾信號，從而剝奪它們信號中繼的能力，甚至有可能造成永久性損害。2018年和2019年的采購文件顯示，NIIR研究所獲得了Tirada-2系統的部分合同，與NPP Istok合作為Tirada-2.3/2.3/2.4開發一種包含微波功率放大器、微波放大器模塊和信號頻譜轉換的裝置。2018年12月，俄羅斯國防部在其網站上發表聲明稱，Tirada-2將于2019年在俄羅斯中央軍區服役，并強調其擁有“完全禁用通信衛星”的能力。

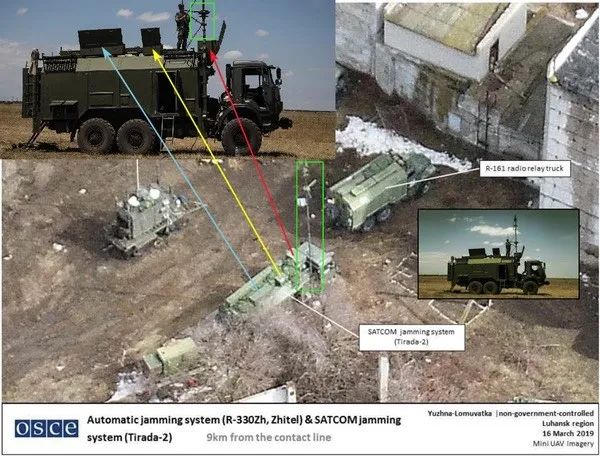

2019年4月，歐洲安全與合作組織(OSCE)駐烏克蘭特別監測團報告稱，其一架無人機上個月在烏克蘭東部的頓巴斯地區發現了一輛Tirada-2S卡車。然而，數字取證研究實驗室(Digital Forensic Research Lab)隨后的分析卻表示，圖像中的車輛更可能是名為R-934BMV的電子戰系統。

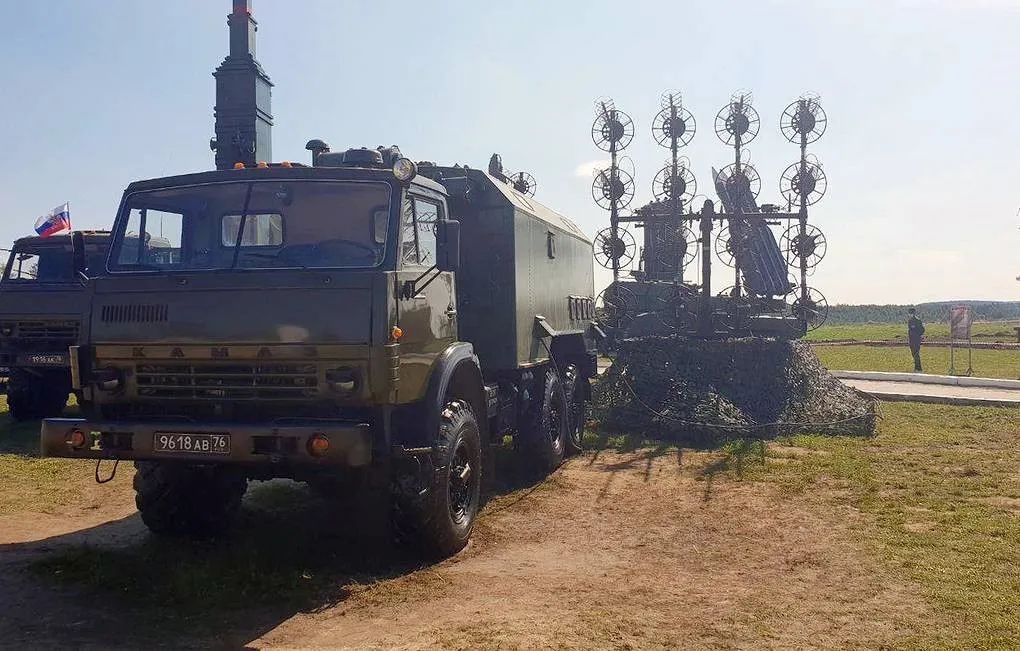

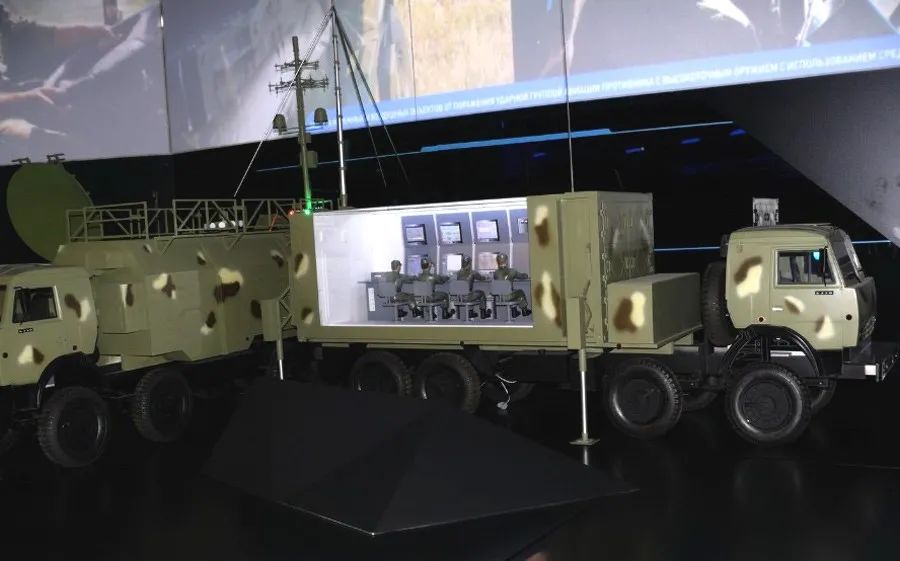

另一張關于Tirada-2的照片是在2013年莫斯科MAKS航展上拍攝的。如下所示展示的一輛KAMAZ-6350卡車模型，可能是Tirada-2系統的指揮所。
2013年MAKS航展上的Tirada-2S系統指揮所的模型據報道另一種正在開發的專門用于干擾衛星通信的地面移動電子戰系統稱為Bylina-MM，該系統于2014年～2015年發布。莫斯科MNIRTI研究所發表的文章表明該系統旨在抑制毫米波衛星通信。NPO PM-Razvitiye公司的年度報告中提到Bylina-MM在Ka/V頻段運行，表明美國的Milstar是Bylina-MM的干擾目標之一。由于部署反衛星通信系統的成本遠遠低于部署通信衛星，且相對于動能武器，非動能反衛星通信系統具有不易偵察，難以溯源的優勢，可以預見未來在太空電子戰中，反衛星通信系統會大規模應用。反衛星通信系統的發展，大概是隨著復雜性和干擾能力的增強。作為應對，需要通過多手段聯合提升通信衛星的抗干擾能力。[1]The Space Review.Russia gears up for electronic warfare in space.[2]SECURE WORLD FOUNDATION.GLOBAL COUNTERSPACE CAPABILITIES.[3]Department of Defense Fiscal Year (FY) 2022 Budget Estimates.[4]NASA Spaceflight.Russian space-related electronic warfare projects[5]Tirada-2 Likely Not Spotted in Ukraine[6]Counter Communications System (CCS) Meadowlands Production Solicitation－?The End －
