美國認為，在近地軌道（LEO）上迅速增加的小衛星正在擴展對政府和工業都至關重要的天基能力。由于隨后不斷增加的需求使近地軌道衛星的運行受到限制，基于此，美國防高級研究計劃局（DARPA）在10月7日宣布推出“太空功率轉換電子”（SPCE）項目，尋求在惡劣的太空環境中提高可用功率的效率。
基于太空的功率消耗會產生熱量，只能通過輻射來卸載。這種類型的熱管理限制了衛星可以消耗的最大工作功率。可用功率因負載點（POL）轉換器的低效率而進一步減少。POL轉換器的主要功能是以明顯低于高壓衛星主電源總線的電壓為有效載荷提供電力。這些低電壓應用包括執行計算和其他電子功能的機載微系統。
當前的空間POL轉換器包括經輻射硬化的高壓開關晶體管和抗輻射的無源和有源電路元件，以便在具有挑戰性的太空條件下生存。這些元件經過廣泛的開發和測試過程以抵御輻射破壞，其性能比為非輻射應用（如地面系統）建造的同類產品要好。后者可以利用更快、更先進的組件，但輻射硬化過程將太空中的POL功率效率降低到60%，嚴重限制了衛星的能力和電池壽命。
在惡劣的輻射太空環境中提高功率效率是必要的，以滿足新的、越來越先進的任務能力以及延長持久的近地軌道星座的壽命需求。DARPA的SPCE項目旨在通過開發高電壓、耐輻射的晶體管和低損耗、高電壓和耐輻射的集成電路技術來提高天基POL系統的性能。
據DARPA微系統技術辦公室（MTO）負責SPCE的項目經理杰森·吳（Jason Woo）介紹：“隨著低地軌道的擴散，60%的效率已經不夠好了。SPCE 將利用材料和器件工程的組合，整合不同類型和成分的先進材料，或異質材料合成和新穎的器件設計。這將有助于實現太空耐輻射功率晶體管，其性能可與地面上最先進的寬禁帶半導體功率晶體管相媲美。”
按照杰森·吳的說法，如果成功，SPCE的突破可以延長系統的壽命，并為在惡劣的太空環境中運行的持久近地軌道星座創造新的任務能力。
SPCE項目由三個階段組成。為期20個月的第一階段將針對耐輻射、高性能、高電壓晶體管的開發，而第二階段側重于低損耗集成開發，第三階段則針對高效轉換電路的演示驗證。
更多信息可見下文的廣泛機構公告（BBA）。
“太空功率轉換電子”（SPCE）項目廣泛機構公告（BBA）
一、項目背景介紹
負載點功率轉換代表了太空系統的一個嚴重瓶頸，特別是對于激增的近地軌道（LEO）應用。在當前的太空功率系統中，輻射耐受性是通過將工作電壓降低2倍以上來實現的，以使作為功率開關的高壓晶體管有足夠的余量避免單次燒毀（SEB）。因此，太空POL轉換器的特點是效率低（< 60 %），嚴重限制了衛星的可用功率、能力和電池壽命。
POL功率轉換依靠高壓晶體管作為功率開關。當太空環境中的高能質子/重離子撞擊這些晶體管的高電場區域時，會產生大量的載流子。這將導致高壓和地接地之間的大電流脈沖，有可能導致單一事件燒毀，即開關因?yàn)?zāi)難性的焦耳熱而失效。為了實現該項目的目標，SPCE將克服下述文中描述的兩個關鍵技術挑戰（TC）。SPCE項目將利用寬禁帶和其他新型半導體功率晶體管、無缺陷寬禁帶半導體生長和先進的異質集成技術等方面的技術進步來克服這些TC。
二、項目說明
SPCE項目旨在開發具有高性能的耐輻射高壓晶體管和集成技術，以實現空太空應用的緊湊、高轉換率的POL轉換器。SPCE項目的具體目標是：實現集成的耐輻射高壓晶體管，其性能優于最先進的（SOTA）寬禁帶半導體（WBGS）高壓器件，用于非輻射環境，采用這些晶體管演示48V到1V的耐輻射POL轉換器，在50A輸出電流下效率超過85%，并實現功率密度大于500W/in3。
為了實現SPCE項目的目標，參與的研究團隊?wèi)?yīng)準備應對兩個關鍵的技術挑戰（TC）。
技術挑戰一：實現高性能高壓晶體管的耐輻射性
SOTA空間POL系統使用離散的、耐輻射的硅輕摻雜漏極MOSFET（LDMOS）晶體管，將整體POL效率限制在<60 %。這是因?yàn)闉榱吮苊釹EB，這些LDMOS晶體管的工作電壓Vmax大大低于器件的擊穿電壓。這種降額導致性能下降，反映在低劣的晶體管性能系數（FOM = 1/(RonQG)）。對于太空合格的100 V LDMOS，F(xiàn)OM比非輻射環境的LDMOS晶體管差3倍以上。這導致了開關功率損失的顯著增加，并因此降低了POL轉換效率。最近的寬禁帶半導體，如GaN和SiC，已被調查用于太空應用。憑借其更大的擊穿電壓和更高的載流子移動率，WBGS晶體管有望比LDMOS的FOM好10倍至100倍。然而，眾所周知，WBGS晶體管在輻射環境中容易發生SEB，并需要大幅提高（高達4倍）的電壓降額，這限制了它們在太空功率轉換器中的性能。
技術挑戰二：實現耐輻射的低損耗、高電壓集成電路技術
最常見的地面單片集成功率電子技術，即雙極-CMOS-DMOS（BCD），由于老節點CMOS的輻射可靠性和性能較差，以及降額后DMOS能力下降，因此不適合要求較高的太空任務。此外，SOTA太空合格的高壓晶體管由于降壓而具有較大的結點尺寸和足跡（幾十平方納米），妨礙了與先進微電子的單片集成。因此，SOTA太空POL系統是基于LDMOS器件和無源元件的分立實現，這導致POL尺寸大（功率密度<50 W/in3），電氣連接長且有損耗，在高輸出電流條件下，由于布線的功率損失，導致POL效率下降多達五個百分點。
三、項目結構

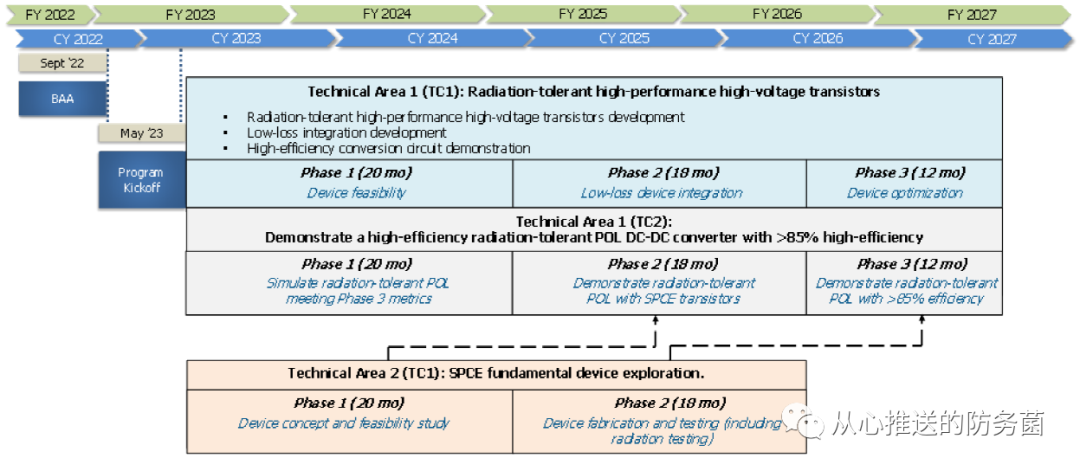

SPCE將是一個為期50個月的項目，包括兩個主要技術領域（TA）。
技術領域一：耐輻射的高性能高壓晶體管和高效POL直流-直流轉換器
TA1將分三個階段進行，第一階段（基礎）20個月，第二階段（可選）18個月，第三階段（可選）12個月。在第一階段和第二階段結束時，根據技術進展和資金供應情況，政府可自行決定是否行使期權。預計隨著選擇權的行使，研究團隊的數量可能會減少，從而進入該項目的第二和第三階段。
技術領域二：基礎設備探索
TA2將分兩個階段進行，第一階段為20個月（基礎），第二階段為18個月（可選）。在第一階段結束時，根據技術進展和資金供應情況，政府可自行決定是否行使期權。預計隨著選擇權的行使，研究團隊的數量可能會減少，從而進入該項目的第二階段。
研究團隊將向政府提供原型設備/電路。它們的性能和輻射耐受性將由政府選定的獨立驗證和核查（IV&V）組織進行驗證。
一份提案可以針對TA1（限制性研究）或TA2（基礎研究），但一份提案不能同時針對兩個TA。希望向一個以上的TA提交的提案者必須為每個技術領域提交單獨的、獨立的、完整的提案包。如果兩個TA都被授予的話，在工作中會有重復的任務，應該明確地指出來。
四、項目技術領域
SPCE項目BAA正在征集兩個技術領域（TA）的研究提案。
技術領域一：耐輻射的高性能高壓晶體管和高效POL直流-直流轉換器
TA1旨在開發一種器件技術，以實現耐輻射的高效POL直流-直流轉換器。為了實現該項目的目標，預期研究團隊將實現耐輻射高壓晶體管，其開關性能優于非輻射環境下的SOTA高壓晶體管，以及實現高效、高能量密度POL轉換器所需的集成技術。

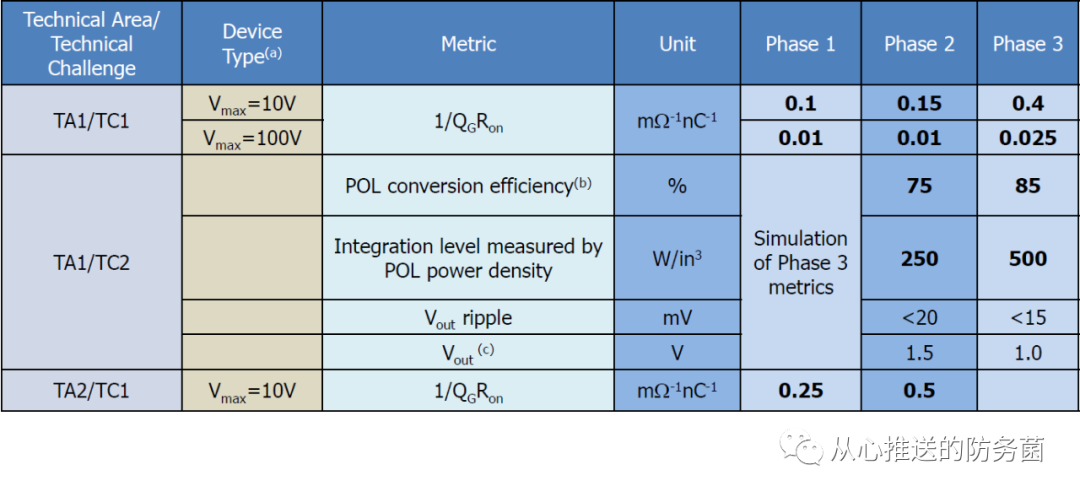

每個項目階段的目標是：
第一階段（基礎）——第一階段的目標是驗證器件方法，以實現耐輻射高壓晶體管，其開關性能優于非輻射環境下的SOTA高壓器件。
第二階段（可選）——第二階段的目標是展示器件集成技術，使緊湊的耐輻射POL轉換器在48V到1V的轉換中效率超過75%，輸出電流為50A，功率密度大于250W/in3。第二階段的另一個關鍵部分是進一步開發和優化在第一階段實現的器件，以改善器件的特性和性能。
第三階段（可選）——第三階段的目標是實現進一步的器件優化，并展示耐輻射的POL轉換器，其效率大于85%，適用于48V到1V的轉換，50A的輸出電流，功率密度大于500W/in3。
提案者應提供他們實現上述目標的方法。特別是他們應該描述他們獨特的方法來克服上文中介紹的兩個關鍵技術挑戰（TC）。
技術挑戰一：實現高性能、耐輻射的高壓晶體管。潛在的方法可能涉及材料或器件工程的組合，以實現耐輻射的高壓晶體管，其性能可與SOTA地面WBGS電源開關競爭或比其更好。這可能包括低缺陷的WBGS高壓晶體管，它需要最小的電壓降額以避免SEB或先進的高壓晶體管結構，如超級結引腳。
技術挑戰二：實現低損耗、耐輻射的高壓集成電路技術。一類潛在的解決方案可能涉及半導體層的轉移，以實現耐輻射的高性能寬禁帶器件的三維異質集成，并具有內在的高輻射耐受性的先進節點VLSI柵極驅動電路和緊湊的低損耗被動裝置。另一種方法是單片集成的耐輻射WBGS-漏極LDMOS晶體管，通過異質選擇性生長將先進的半導體在結點水平上納入按比例的VLSI CMOS中來實現。
投標人不限于上述兩種技術挑戰中描述的潛在方法，歡迎提出任何創新方法來實現計劃目標。
TA1的投標書應簡明扼要地討論所建議的技術方法，包括定量的初步分析，如何滿足耐輻射高壓晶體管的項目性能指標。此外，提案還需要提供關于低損耗集成和電路開發的類似簡明討論，以實現效率大于85%、功率密度大于500W/in3的耐輻射POL轉換器演示。
技術領域二：基礎器件的探索
TA2側重于創新的高風險/高回報的耐輻射高壓晶體管的基礎研究，并不涉及在項目結束時設計、集成和演示一個高效的POL轉換器。潛在的課題包括與先進節點VLSI后端集成相適應的新型寬禁帶半導體高壓晶體管，或新型WBGS高壓晶體管設計，如超晶格超結引腳。TA2的研究團隊將探索這些新的材料/概念，以實現耐輻射的高壓器件，并與先進節點VLSI緊密結合，實現突破性的性能。
每個階段的目標是：
第一階段（基礎） ——第一階段的目標是通過實驗驗證器件方法，實現耐輻射的高壓晶體管，其開關性能比TA1第一階段的器件好2.5倍。
第二階段（可選）——第二階段的目標是進一步優化所提出的耐輻射高性能晶體管的設計和制造，并通過實驗證明晶體管TA2第二階段的FOM指標。
針對TA2的提案應簡明扼要地討論：(1)實現擬議的耐輻射高壓晶體管的技術方法和原理，包括初步分析；(2)與先進的微電子制造平臺兼容的潛在關鍵工藝和工藝集成，以制造這些晶體管；(3)達到兩個項目階段的性能指標的風險緩解路徑。
