??打破常規，“芯片級”電源模塊

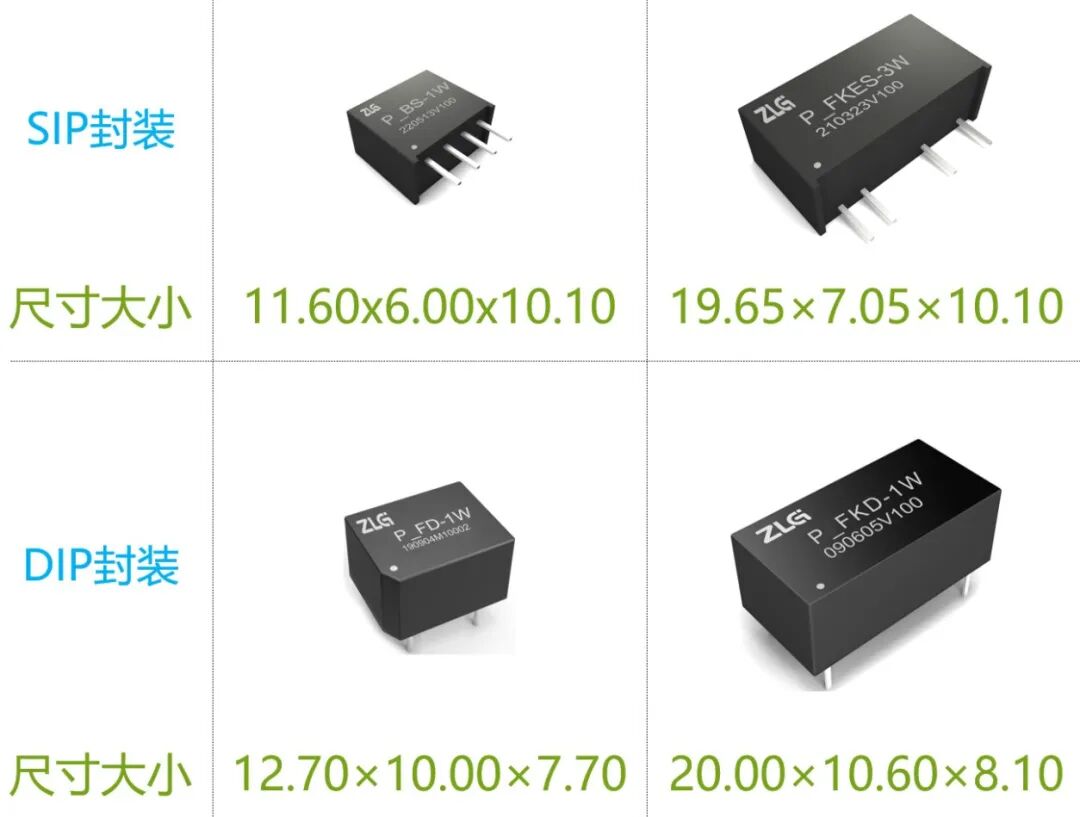

在以往的定壓系列產品的升級迭代過程，都是從改良電路性能、升級生產工藝技術水平為手段，而產品的封裝工藝仍然采用傳統的灌封形式，產品的結構與外觀沒有突破性的改變，基本以SIP與DIP封裝形式為主。
“芯片級”電源模塊是基于新一代自主開發、具有完全知識產權的IC芯片而設計的產品，解決了行業內小功率電源模塊的難題：容性負載能力差、轉換效率低、無短路保護功能、靜態功耗高等等。重大的技術創新突破點，就是徹底摒棄傳統的灌封工藝，采用SiP（System In Package）系統級封裝技術，在體積與封裝結構上與傳統灌封電源模塊完全不同，產品外觀由原來的簡單粗糙的灌封產品往芯片級精細化、小型化轉變，是集電路技術、工藝技術、材料技術于一體的結晶。
??體積微型化，為設計提供更多的空間
自主的IC方案與成熟SiP工藝的整合，推出了高度集成化的超小、超薄的DFN封裝的供電解決方案。比傳統的灌封工藝產品，體積減少75%，厚度僅3.00mm，占板面積也減小了55%以上，這對于正在為體積受限而煩惱的設計人員來說，無疑是雪中送炭，例如手持設備、便攜設備都是對體積要求非常高的行業。
??DFN封裝，為客戶降低制造成本
傳統灌封的電源模塊為直插型，客戶在產品生產制造環節既要有SMD工藝回流焊制程，又要有插件工藝波峰焊制程，造成生產制造工藝的復雜性，這不僅導致生產周期變長、增加制造成本，甚至還會引發產品品質異常風險，降低產品的可靠性。
??產品的應用示例
