我們一步步拆解下，看看里面到底藏的什么“黑科技”......
首先這個小夜燈是USB直插的，還帶萬向彎曲的軟管燈桿，三色燈光可調，亮度也可以多檔調整，即插即用。里面就是一個電路板加一個勻光燈罩。

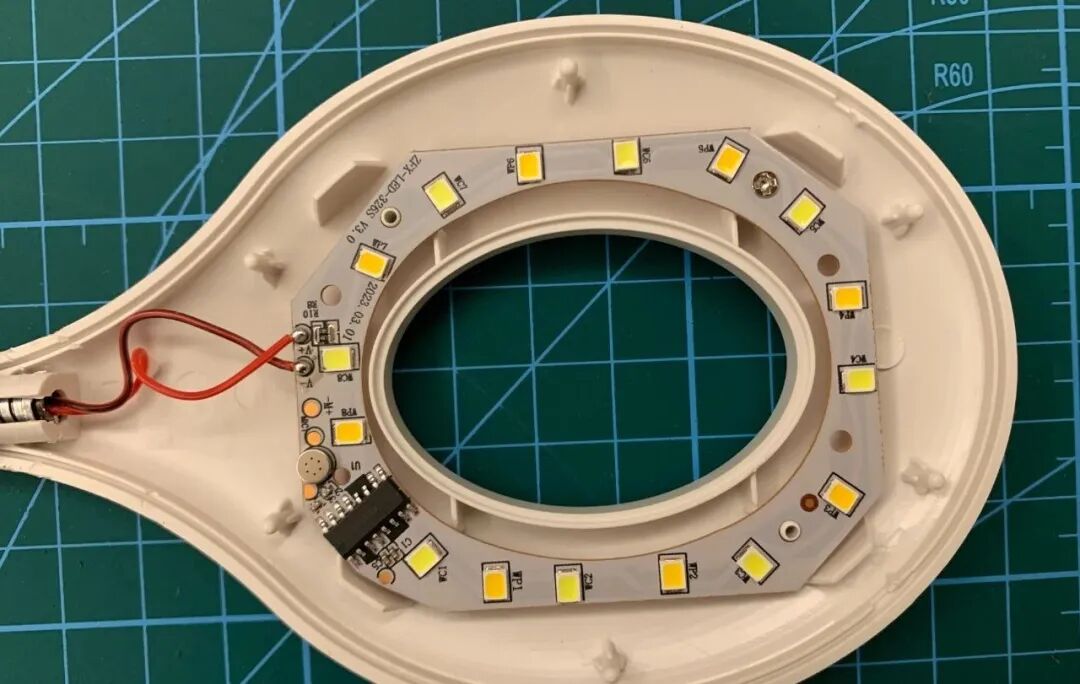

大部分猜的對的，本來PCB與外殼之間要鎖三顆螺絲的，這里也就省了，鎖一顆略微固定即可。黑色唯一的那塊就是一個離線語音識別芯片了，絲印為BP0A104，這應該只是一個序列號，芯片左邊那個是一個很便宜的模擬麥克風，還有必要的幾個阻容，8個白光燈珠，8個暖光燈珠，按照我的設想，這種便宜方案調光部分應該是這樣，冷暖燈珠各通過一路PWM，通過三極管對燈珠進行控制，燈珠就選用5V的燈珠，方案精簡。
然后我找了一下三極管或者MOS，在哪里，沒找到！
我還是太年輕了，人家根本就不需要！
要啥三極管，幾分錢也是成本，直接將燈珠共陽，負極直連語音芯片的PWM引腳即可，就是下面這樣：
芯片的灌電流一般比拉電流大，5V下面直接串了兩個并聯電阻（圖中標錯，兩個并聯電阻為4.7R）進行限流，通過PWM限制整體功率在芯片承受范圍之內，也不需要多好的光，能亮即可，所以，怎么說呢，又不是不能用，畢竟這么便宜，對吧。
手頭剛好沒示波器跟萬用表，也就沒辦法測具體的值，不過基本上大家也都知道，還看到一點，芯片是SOP16封裝的，有一些IO口是沒用的，工程師的在設計的時候，直接把不用的IO的焊盤去掉，并涂黑，大家可以看下，這五個SMT點也都是費用啊，只要量大，年底老板又可以換車了。
麥克風電路：
下面是原芯片的DEMO方案，有增加兩個三極管，方案商自己去掉后基本就是我們拿到實物的這個方案。
語音芯片：1元（量大的情況可以做到）
單面板PCB：0.3元
16個燈珠：0.8元
外圍電路：0.3元（麥+阻容）
外殼含USB軟管：1元
貼片組裝：0.5元
快遞：1元
合計：4.9元

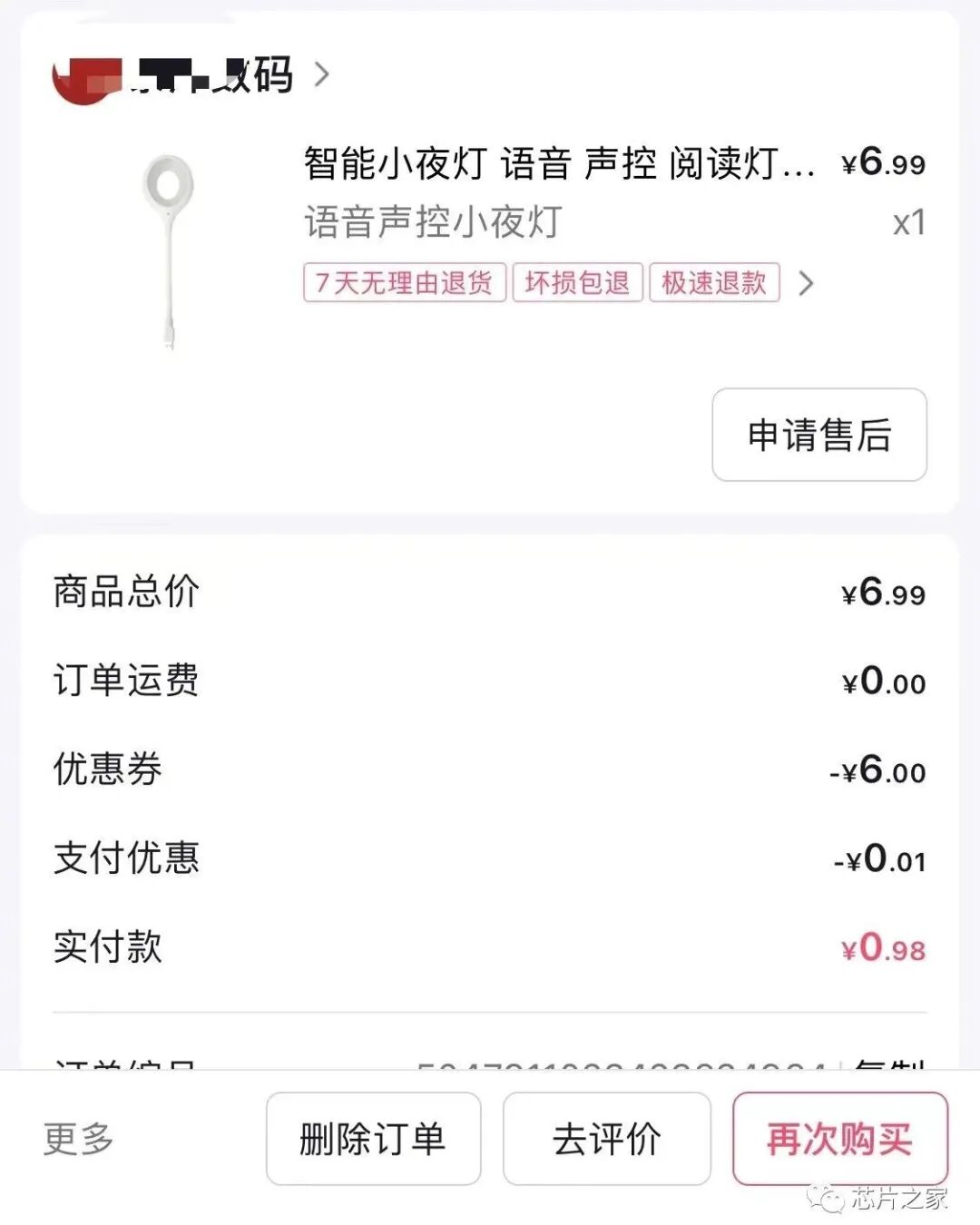

這些價格只是預估，實際還可能更便宜，有量極兔快遞好像可以做到這么低，按照6.99元的價格，賣一個也能賺2塊，這里24W銷量按照一半是刷的，也有20多萬盈利了。
