來源：合肥中科微電子創新中心有限公司??周憶鑫?? ? ? 隨著 ADAS 市場滲透率快速提升，核心零部件的毫米波雷達市場需求也進入快速上升通道。在L1-L3級自動駕駛中，毫米波雷達被用于目標偵測和目標分離，從而實現各種ADAS主動安全應用，在L4-L5級自動駕駛系統中搭載毫米波雷達成像技術。隨著自動駕駛等級的提高和多種主動安全應用的搭載，長距（LRR）、中距（MRR）、短距（SRR）車用毫米波雷達的裝配數量會大幅提升，并最終實現360度全覆蓋化。相比于國外企業，車載毫米波雷達在國內仍處于起步階段，民用的毫米波雷達追求系統的小型化和低成本。90 年代,77GHz 毫米波雷達采用的還是砷化鎵 (GaAs) 的工藝，一個毫米波雷達中，配7-8顆以上的前端射頻芯片，再配上3-4顆基帶芯片，成本非常昂貴；2000 年初，鍺硅 (SiGe) 工藝快速發展，同時也得益于集成度的提高，毫米波雷達成本不斷下探,但依舊不夠親民；由于技術水平提高、應用場景拓展，需求量的激增又降低了產品成本，最終將 CMOS 工藝的毫米波雷達芯片推上了歷史舞臺。
? ??? 毫米波雷達通過天線發射調頻連續波（FMCW），經目標反射后接收到的回波與發射波存在一個時間差，利用該時間差可計算出目標距離。通過信號處理器分析發射與反射信號的頻率差異，基于多普勒原理，可以精確測量目標相對于雷達的運動速度，進一步通過多目標檢測與跟蹤算法，實現多目標分離與跟蹤。

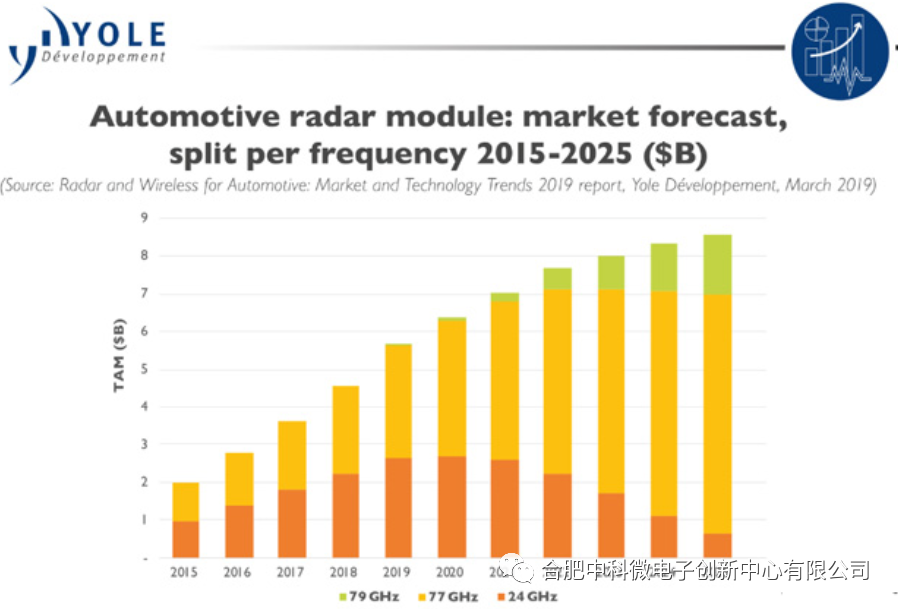

? ? ? ?車載毫米波雷達通過天線向外發射毫米波,接收目標反射信號,經后方處理后快速準確地獲取汽車車身周圍的物理環境信息(如汽車與其他物體之間的相對距離、相對速度、角度、運動方向等),然后根據所探知的物體信息進行目標追蹤和識別分類,進而結合車身動態信息進行數據融合,最終通過中央處理單元(ECU)進行智能處理。經合理決策后，以聲、光及觸覺等多種方式告知或警告駕駛員，或及時對汽車做出主動干預，從而保證駕駛過程的安全性和舒適性，減少事故發生率。圖二? 毫米波雷達在自動駕駛中的工作流程?? ? ?目前，車載毫米波雷達工作頻率一般為 24GHz 和 77GHz， 24GHz 毫米波雷達應用于盲區探測（BSD）、輔助變道（LCA）等場景，77GHz 毫米波 雷達應用于前向碰撞預警（FCA）、自適應巡航（ACC）等場景。根據歐洲電信標準協會（ETSI）和聯邦通信委員會（FCC）制定的頻譜法規和標準，24 GHz 車載雷達將逐漸退出美國和歐洲市場，被 77 GHz 車載雷達取代。Yole Développement 預測，全球車載雷達市場到 2025 年將達到 86 億美元，年復合年增長率達 15.6％如圖三所示。此外，波長更短、探測精度更高的 79GHz 毫米波 雷達是未來行業突破的熱點之一。隨著技術的發展與成熟，毫米波雷達天花板日益凸顯，未來技術領域突破較小。圖三? ?Yole Développement對球車載雷達市場的預測? ? ?長期來看，車用毫米波雷達最終會統一到76-81GHz頻段上，原因主要有兩方面：? ? （1）24GHz在帶寬和使用范圍上受限。我國工信部對24GHz車用雷達的頻段劃分為24.25-26.65GHz，帶寬為2.4GHz，擴展空間有限。另外，我國射電天文臺址周圍5公里范圍內，禁止使用24GHz短距離車用雷達設備。? ? （2）76GHz-81GHz技術優勢。76GHz-81GHz相比于24GHz，物體分辨準確度提高2-4倍，測速和測距精確度提高3-5倍，能檢測行人和自行車；且設備體積更小，更便于在車輛上安裝和部署；該頻段是全球裝配永久認可的權威頻段，因此更適用于全球車輛平臺。采用MIMO（多輸入多輸出）陣列掃描技術的79GHz成像雷達還可以獲得目標的高度信息，從而實現真正意義的毫米波成像，79GHz成像雷達將成為未來車用中短距離MRR和SRR的主流，與攝像頭、激光雷達結合實現多傳感器融合。? ? ? 77GHz毫米波雷達的優勢：? ? ?√帶寬更寬：與可用頻率為24GHz的200 MHz帶寬相比，77GHz的帶寬明顯更高；? ? ?√尺寸更小：相同的應用條件下，77GHz天線板的尺寸更小；? ? ?√波束更窄：77GHz具有較高的RF頻率，在相同的應用下實現更窄的波束。? ? ? 高分辨率一直是毫米波雷達的技術指標，這里有兩條技術路線：? ? （1）增加帶寬，如76-81GHz，最大帶寬可達5GHz。? ? （2）多級聯，增加通道數。? ? ?在2017年，德州儀器推出了號稱全球精度最高單芯片毫米波雷達傳感器，也就是工作與76-81GHz的AWR1x和WR1x收發器，然后基于這兩片收發器推出了數個76-81GHz毫米波雷達前端，包括AWR124、AWR1443、AWR1642。? ? ?MIMO雷達基本含義：雷達采用多個發射天線，同時發射相互正交的信號，對目標進行照射，再用多個接受天線接收目標回波信號并進行綜合處理，提取目標空間位置，運動狀態等信息。? ? ?毫米波雷達最突出的優勢是價格低廉，即便是和視覺系統相比價格也不高。同時毫米波雷達是主動型器件，而視覺系統是被動型器件，主動型器件有比較廣闊的挖掘潛力，而被動型器件CMOS圖像傳感器自問世以來，整體結構未有變化。而收發器從Sige轉換為硅基CMOS后，性價比進一步提升。關注公眾號，點擊公眾號主頁右上角“ ··· ”，設置星標，實時關注智能汽車電子與軟件最新資訊
