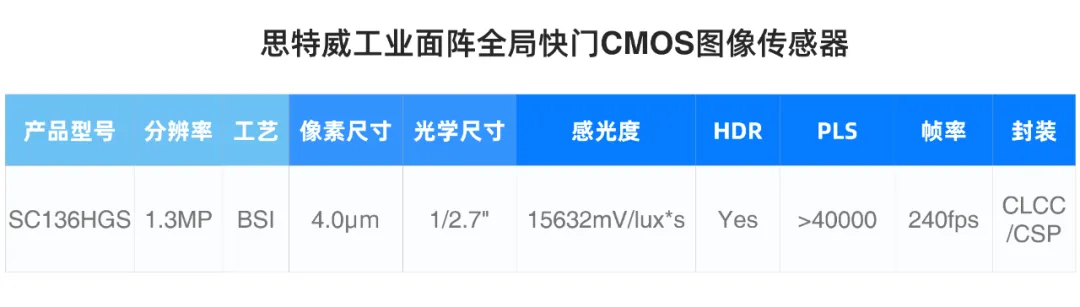

據麥姆斯咨詢報道，近日，技術先進的CMOS圖像傳感器供應商思特威(SmartSens，股票代碼688213)，全新推出工業面陣1.3MP高性能全局快門圖像傳感器產品——SC136HGS。作為1/2.7"大靶面尺寸背照式圖像傳感器，新品SC136HGS基于思特威先進的SmartGS?-2 Plus技術打造，搭載Lightbox IR?近紅外增強技術，支持多種HDR模式，具備高感度、高動態范圍、無畸變等多項性能優勢，并針對快門效率、噪聲抑制、高溫性能等關鍵性能進行了全面優化，能夠為自動導引車(AGV)、工業相機等多種工業機器視覺應用提供更精確、清晰、穩定的影像。
全局快門+大靶面尺寸
實現清晰快速抓拍
自動導引車(AGV)憑借高度自動化的搬運裝卸能力，在危化品廠區、有毒有害場所、粉塵污染環境等各類復雜工業機器視覺應用場景中得到了廣泛應用，以保障工業生產的安全與高效。在實際運行過程中，無論是自主移動和避障，還是掃碼識別，AGV都常處于快速運動的狀態。卷簾快門(Rolling Shutter)由于逐行曝光的特性，在拍攝高速移動物體時，往往會出現圖像變形、模糊等不良情況，無法很好地滿足AGV的工作需求。基于思特威先進的SmartGS?-2 Plus技術打造，SC136HGS具備全局快門(Global Shutter)架構，在拍攝時能實現圖像傳感器上所有像素同時曝光，從而迅速、精準地捕捉高速運動物體的清晰影像，避免運動模糊和成像畸變等問題，有效助力AGV的快速移動和精確識別，實現其在工業生產中的卓越效能。

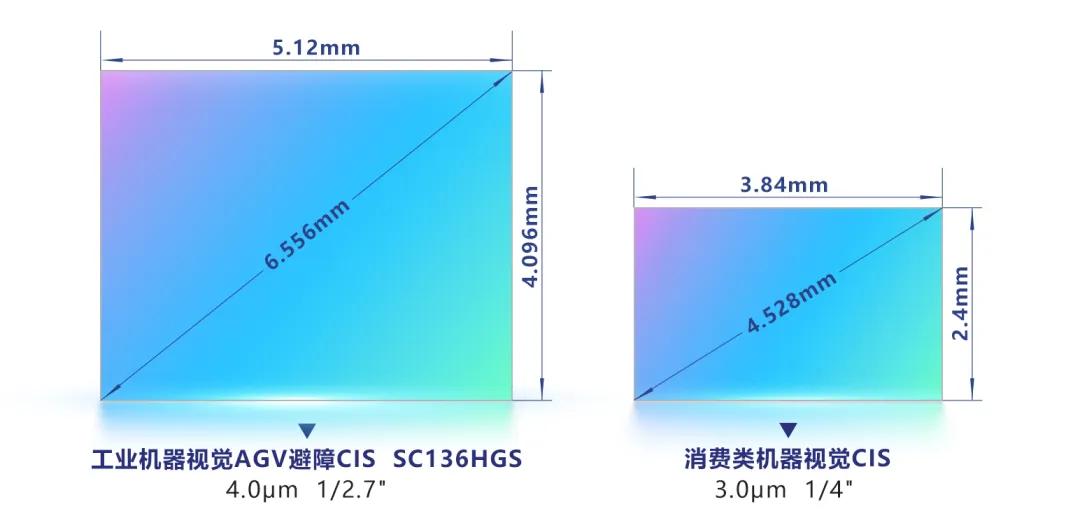

此外，SC136HGS還創新性地采用了1/2.7"大靶面尺寸，能夠為AGV清晰捕捉工作環境中更廣視角的障礙物圖像信息，助力實現AGV應用避障能力的跨越式升級。
高感度高動態范圍
明暗成像皆清晰
在工業機器視覺領域，復雜多變的光線條件始終是影響AGV、工業相機等設備采集高精度影像的關鍵因素。新品SC136HGS具備高感度、高動態范圍等優勢性能，即使在復雜的光照環境下，也能為工業機器視覺應用提供高質量的影像支持。
高感度

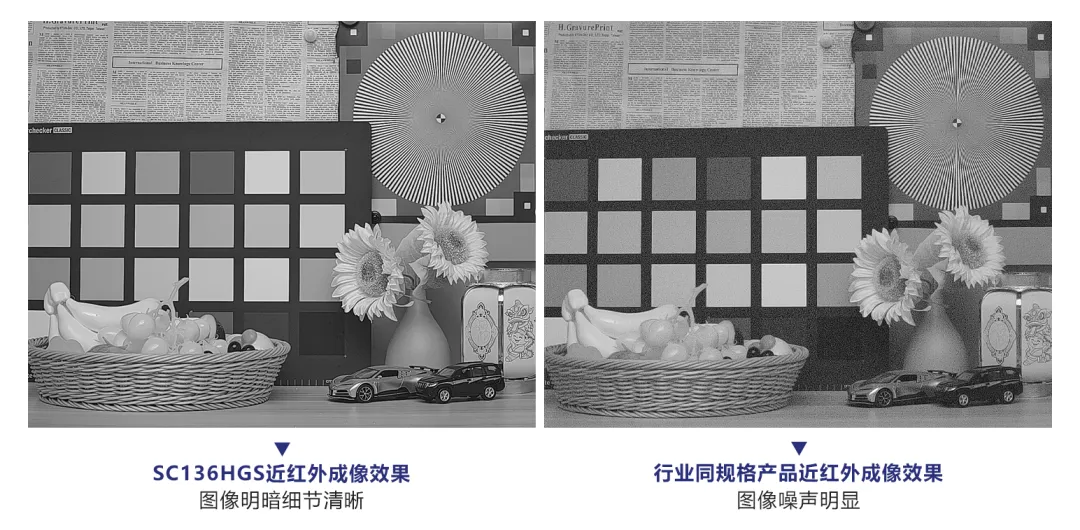

SC136HGS基于背照式像素架構設計，搭載了思特威創新的Lightbox IR?近紅外增強技術，實現了可見光與近紅外波段下感度的顯著提升。SC136HGS在520nm可見光波段下的峰值量子效率(peak QE)高達91%，在850nm與940nm近紅外波段下的峰值量子效率較行業同規格產品分別提升約33%與87%。即使在倉庫角落、貨架通道、零件縫隙等暗光場景中，SC136HGS也能捕獲到清晰、明亮的圖像信息，幫助機器視覺應用提升避障、掃碼識別、檢測的精確性和可靠性。
高動態范圍(HDR)
SC136HGS基于思特威獨特的Stack MIM工藝以及12bit量化模式以降低讀取噪聲，同時兼有較大的滿阱容量(FWC)，能夠?qū)崿F(xiàn)動態范圍的顯著提升。此外，SC136HGS搭載了先進的PixGain技術，在高轉換增益(High Gain)和低轉換增益(Low Gain)模式下的滿阱容量(FWC)分別高達6.4ke-和24.8ke-。在白天光線充足的環境下，SC136HGS可采用低轉換增益防止畫面過曝，保留高光細節；在夜晚等低光照條件下，SC136HGS則可切換到高轉換增益降低讀取噪聲，讓畫面的暗部細節更清晰。
此外，SC136HGS還支持ColGain HDR?和單幀拐點HDR兩種單幀曝光高動態模式，可有效提升動態范圍，避免在強光照環境下的畫面過曝以及低照度環境下的暗部細節丟失，確保工業機器視覺應用在復雜的工業環境中也能采集到層次分明、明暗細節豐富的圖像信息。
關鍵性能系統優化
輕松應對復雜環境挑戰
作為工業機器視覺應用的全新升級產品，SC136HGS針對快門效率、噪聲抑制、高溫性能等關鍵要素進行了全面優化，能夠顯著提高影像捕捉的效率，增強成像的清晰度與穩定性，助力攝像頭輕松應對高速運動場景、高溫環境等難點挑戰。
快門效率優化
得益于思特威先進的SmartGS?-2 Plus技術，SC136HGS擁有出色的快門效率(PLS>40000)，能夠在強光照射下迅速捕獲高速移動物體的精準影像，有效解決強光拍攝圖像色彩不一致等問題，從而大幅提升工業相機的圖像采集質量與穩定性，滿足大規模、高效率的工業生產檢測需求。
噪聲抑制優化

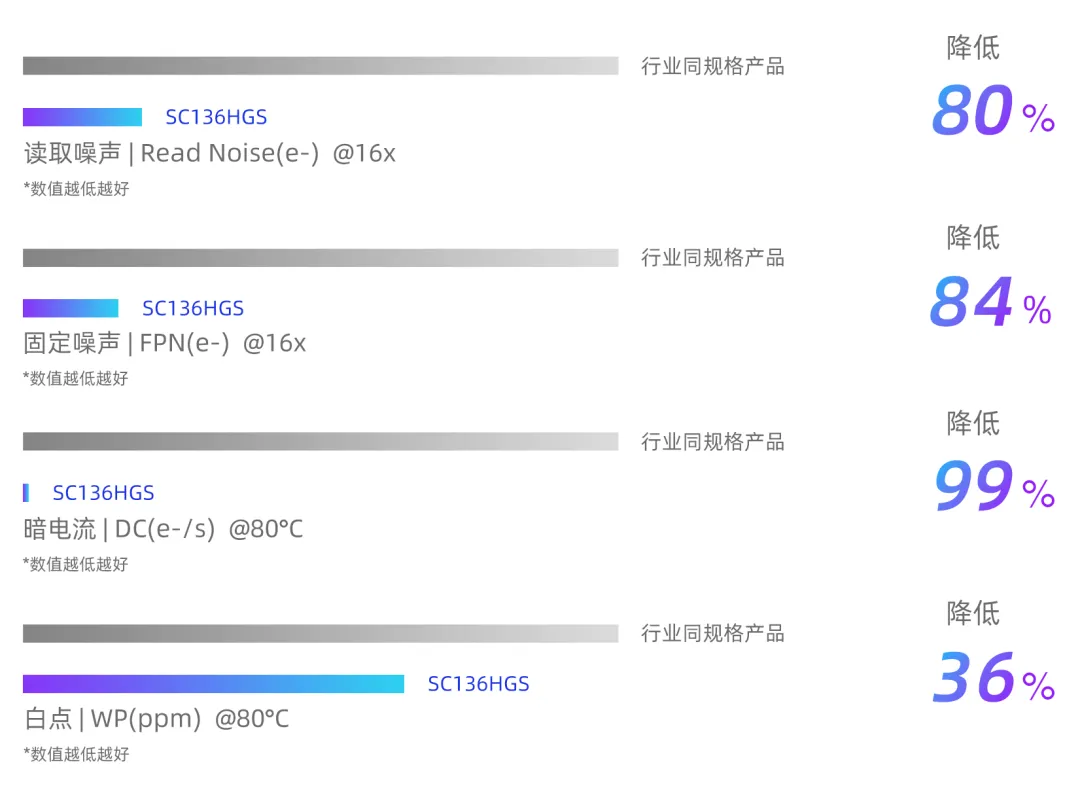

依托思特威先進的Stack MIM電容工藝，SC136HGS擁有更佳的噪聲抑制。與行業同規格產品相比，SC136HGS在16倍增益下的讀取噪聲(RN)降低約80%，固定噪聲(FPN)降低約84%，能夠大幅減少畫面中的噪點，使成像更細膩清晰，提升數量檢測、缺陷檢測等工業檢測應用的準確度。
高溫性能優化
SC136HGS采用思特威創新的SmartGS?-2 Plus工藝技術，實現了更出色的高溫性能成像表現。在80℃高溫工作環境下，SC136HGS的暗電流參數DC和白點(White Pixel)較行業同規格產品分別大幅降低約99%和36%，可有效應對機器視覺應用因長時間運轉造成的攝像頭發熱等情況，確保攝像頭在高溫環境下依舊能穩定輸出精確影像。
多種接口封裝選項
滿足多樣化方案需求
SC136HGS在接口與封裝層面均展現出高度的靈活性與兼容性，可為工業機器視覺應用提供多元選擇。在接口層面，SC136HGS支持MIPI、LVDS以及DVP三種類型，可適配多種工業機器視覺應用的數據傳輸需求。在封裝層面，SC136HGS提供了CLCC、CSP兩種封裝形式。CLCC封裝版本能夠與前代產品Pin2Pin兼容(64pin)，便于硬件設計的無縫銜接升級。CSP封裝則兼具6.01mm×6.35mm小尺寸和成本優勢，能夠助力客戶打造小型化、高成本效益的攝像頭升級方案。
目前SC136HGS已接受送樣，預計將于2025年Q2實現量產。
