英飛凌2EPEiceDRIVER?Power系列全橋變壓器驅動器產品全員到齊，收藏這篇就夠了！

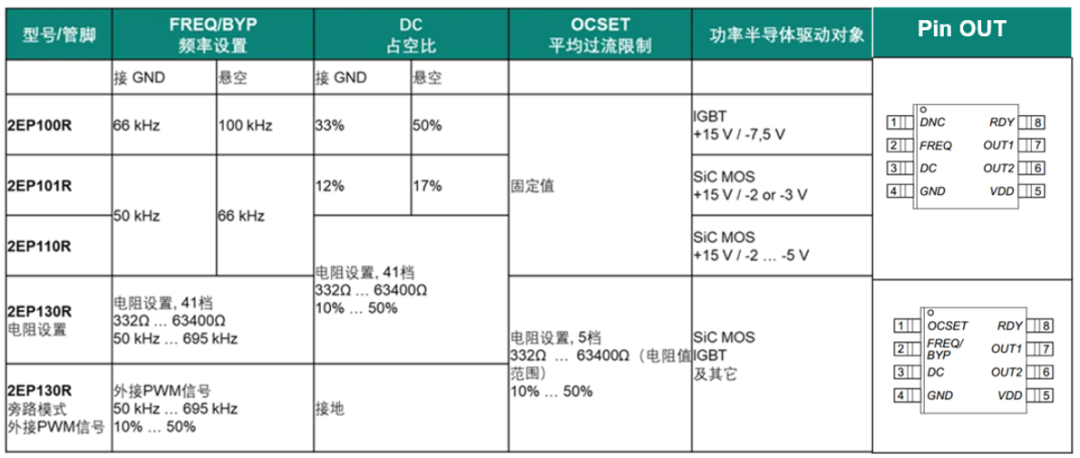

我們先來了解一下這個產品系列，2EP EiceDRIVER? Power全橋變壓器驅動器系列，在市場上有四種版本，且4種版本具有引腳兼容性，可以實現快速替換。選擇2EP系列變壓器電源驅動器類型時，可根據具體要求做出最理想的選擇，包括通過占空比引腳調整正負隔離輸出電壓比，通過過流設置限制最大應用輸出電流，根據所選變壓器的伏秒積通過頻率腳調整開關頻率等，為了幫助大家快速查找想要的版本和應用，我們可以用下面這張2EP產品匯總圖來進行參數定位與匹配。

▲點擊圖片可放大查看

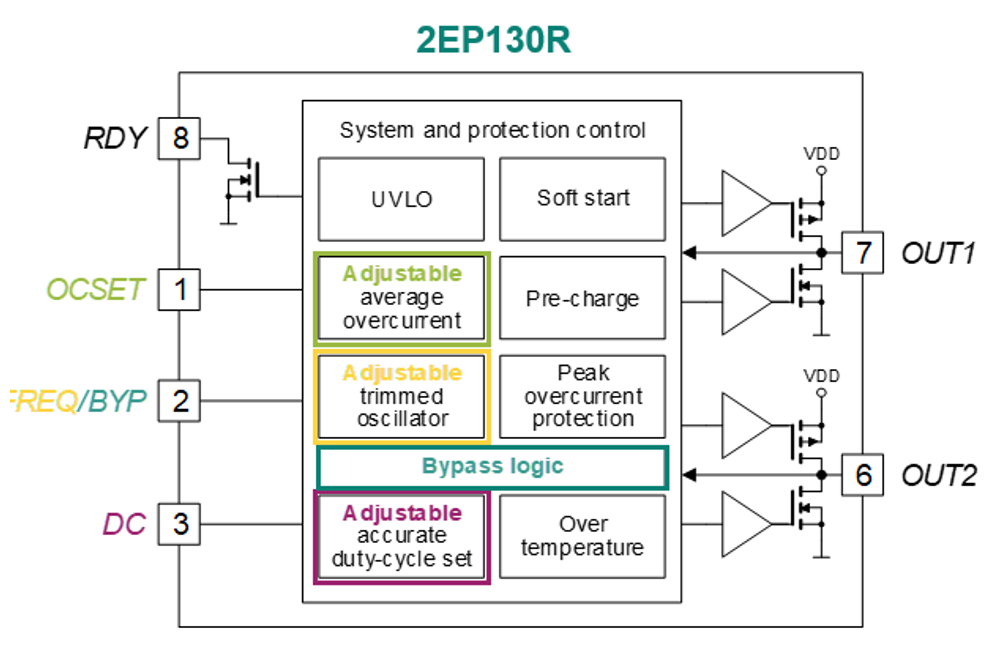

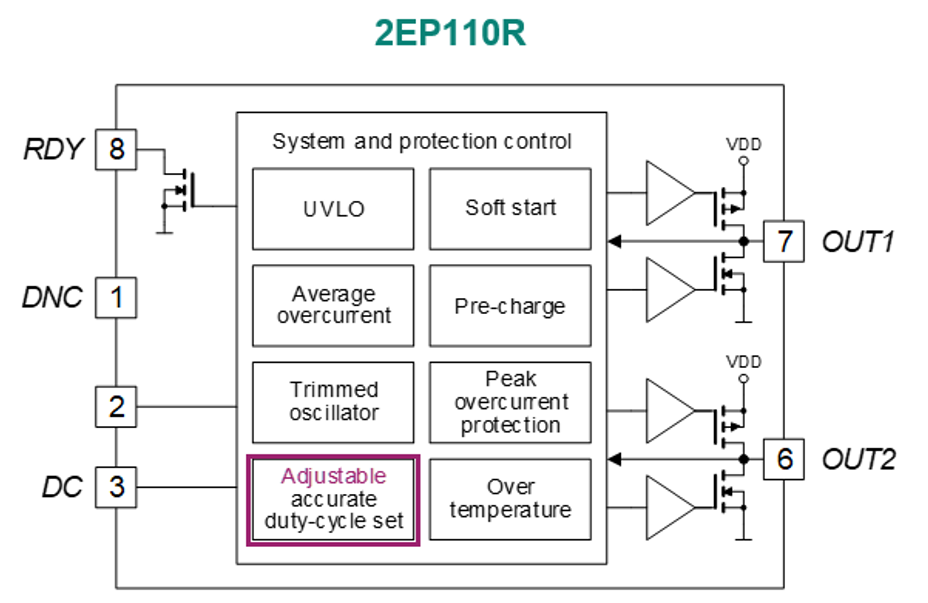

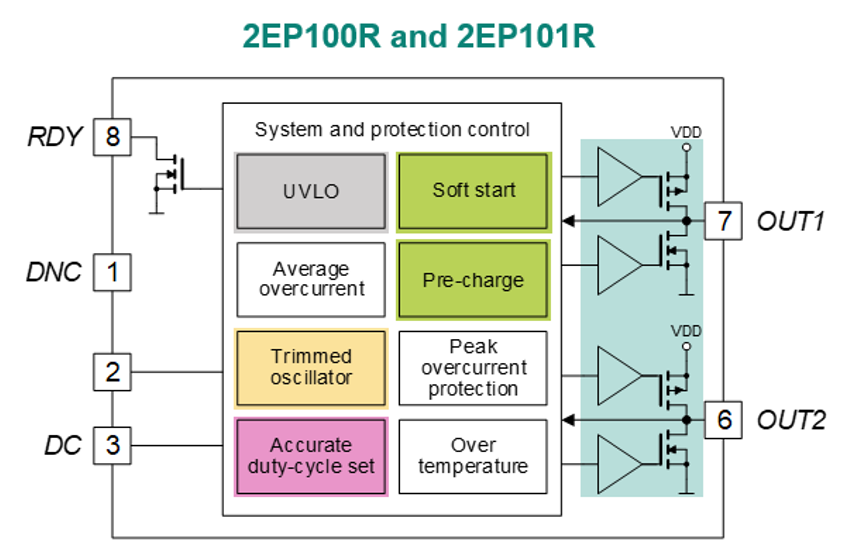

2EP EiceDRIVER? Power全橋變壓器驅動器系列，具有許多優勢和特性，在本節中，我們將深入了解2EP系列的主要功能特性。2EP系列的所有型號都支持全橋輸出級的多種保護機制，從而確保可靠運行，包括平均過流、峰值過流和過溫保護等。首先來了解2EP系列的共同特性，以2EP100R和2EP101R這兩個基本型號的為例，下圖是它們的內部簡化功能框圖，我們將一一介紹。

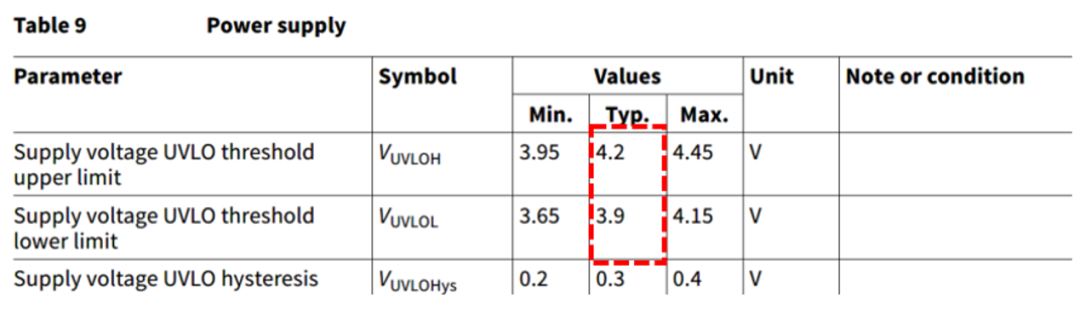

由電源欠壓鎖定模塊UVLO監控，在上電時，當VDD大于4.2V典型閾值后IC啟動；在下電時，當VDD小于3.9V典型閾值后IC關閉；

使用中，若是出現系統的過載情況，即輸出電流大于根據平均過流閾值確定的設計電流，2EP將觸發保護平均電流保護動作，因而平均過流檢測通常用作系統的過流保護。

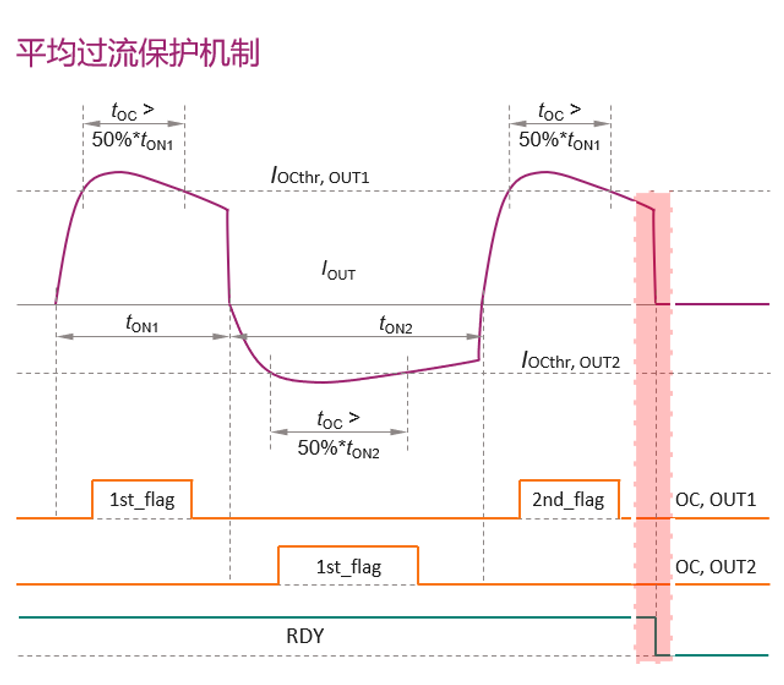

平均過流檢測通過監控OUT1和OUT2連續兩次開通或者關斷周期的輸出電流來判斷，保護機制如下圖所示。如果輸出電流連續兩次超過規定的平均過流閾值Iocthr，且持續時間大于對應開關管導通時間Ton的50%時，將在第二次導通結束后觸發平均電流過流保護，緊接著2EP會執行如下操作：

• 檢測平均過流故障并關閉輸出級；

• 通過RDY就緒引腳發出故障信號，并執行重新啟動；

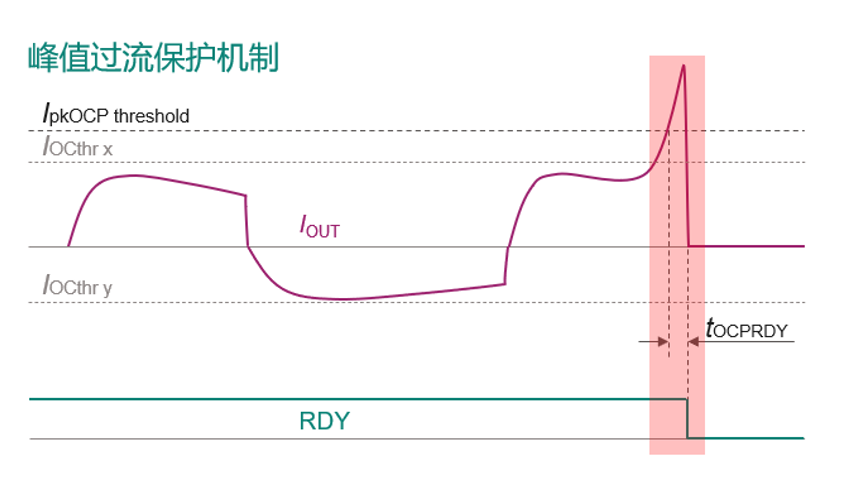

在使用中，若是系統出現短路的工況，如OUT1/OUT2對VDD或者GND出現低阻抗短路，或者變壓器出現了飽和情況下，都會導致OUT1/OUT2的電流瞬時異常增大，此時2EP將觸發峰值電流保護動作，峰值過流保護機制如下圖所示。

峰值過流檢測通過監控OUT1和OUT2的輸出峰值電流，如果輸出峰值電流超過峰值過流閾值且持續時間超過tOCPRDY時，2EP會執行如下操作：

• 檢測峰值過流故障并關閉輸出級；

• 通過RDY就緒引腳發出故障信號，并執行重新啟動；

內置振蕩器提供精確PWM頻率;

通過前兩篇關于對2EP調壓原理的介紹，我們知道占空比的配置調節可允許客戶獲得想要的正負隔離輸出電壓的比例關系。2EP1XX系列提供以下幾種工作模式來精確調整占空比：

• 2EP100R&2EP101R:?DC腳對地短接(或?qū)Φ亟?1kohm電阻)/懸空(或?qū)Φ亟?4.7kohm電阻)來選擇兩種固定占空比；

• 2EP110R&2EP130R:?DC腳對GND間的可調電阻；

軟啟動是為在確保開環系統在輸出大電容的情況下限制應用中的浪涌電流。2EP系列配備了兩個主要功能來增強軟起動，即峰值電流模式啟動和高頻啟動(360kHz)，這些功能共同確保了對稱和非對稱隔離輸出電壓的良好啟動，保證隔離輸出電壓平穩上升。對于頻率的選擇，有如下兩種情況：

• 默認配置頻率<360kHz，軟起動期間將把開關頻率提高至360kHz，并在軟起動后期逐漸降低到默認配置頻率;

• 默認配置頻率>360kHz，軟啟動期間將繼續使用默認配置頻率。

為了保護容性負載下的穩定啟動，2EP在軟啟動期間工作在峰值電流模式下。軟起動前期OUT1/OUT2的平均過流閾值均提高至Iocthr6等級，在軟起動的后期過流閾值等級將逐漸回恢復至默認設定值。

在PWM加在全橋輸出級之前，預充電功能會對串聯電容器充電，預充電適用于占空比在10%~44%之間的情況，可確保軟起動期間的正常啟動。預充電功能使用典型的18mA預充電流為變壓器串聯電容充電，直到串聯電容達到預充電壓。對于預充電功能是否執行，還取決于配置的占空比：

• 配置占空比<45%，執行預充電；

• 配置占空比>45%，跳過預充電；

此外，2EP系列配備了RDY腳開漏輸出的信號，用于指示期間已正確供電和配置。當軟起動已完成時，2EP將RDY引腳釋放為高電平，這樣就表明在啟動過程中沒有發生故障。

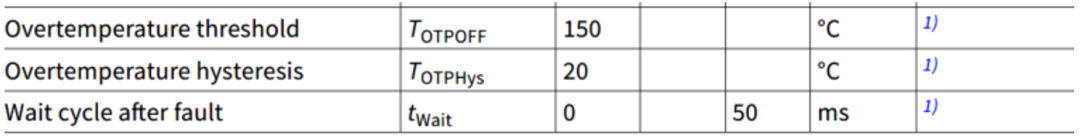

過熱保護會在環境溫度較高或者散熱不足的情況下觸發過溫保護動作，這可以防止IC承受超過器最大額定值的熱應力。2EP的過溫保護閾值參數如下圖所示；

如果結溫高于過溫閾值，則2EP會執行如下操作：

• 檢測過溫故障；

• 通過RDY就緒引腳發出故障信號，并執行重新啟動；

以上是2EP系列產品的共同特性詳解，2EP110R與之前所述的特性不同之處在于，它采用了可調且精確的占空比設置功能塊，占空比調節范圍為10%~50%，步長為1%，為調節隔離輸出正負輸出電壓提供了更大范圍。

最后，看看重磅選手2EP130R，前文提到過除了具有2EP110R版的可調占空比功能外，2EP130R還具有以下功能：提供5級平均過流保護，使2EP130R能適應多種系統過流保護要求；提供50k~695KHZ的可調開關頻率，可適應外部寬范圍的變壓器，此外，2EP130R還具有Bypass旁路模式功能，外部PWM信號可繞過內部振蕩器，直接調制到2EP130R的全橋輸出級，意味著變壓器驅動器在頻率和占空比上遵循加載的PWM信號，但在旁路模式下2EP130R的頻率調節范圍仍是50k~695kHz，占空比范圍仍是10~50%，且保護功能和啟動順序由2EP130R獨立控制。

在文章的結尾，我們了解一下2EP110R和2EP130R是如何選擇電阻器來實現特定功能。

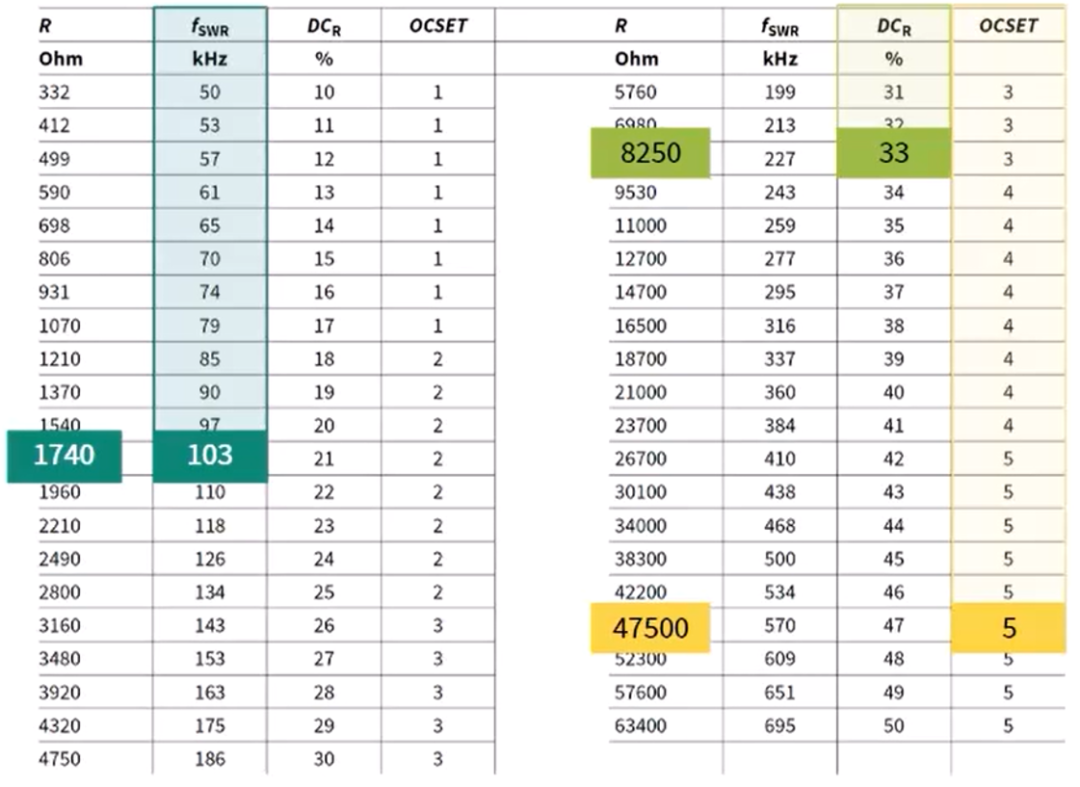

全部表格信息可請參閱數據手冊，下圖擇出來的表格詳細說明了2EP110R和2EP130R占空比的相關性，以及2EP130R的開關頻率和過流保護級別。例如，如果需要選擇103kHZ頻率，找到對應的電阻阻值為1740ohm，類似的過程也適用于占空比和過流保護級別設計。設定的電阻從專用功能引腳連接到地，2EP變壓器驅動器會在上電時讀出這些電阻值，并在下次上電前一直使用這些值，這種方法可確保電阻值不會因應用噪聲而受干擾。
