簡 介：?本文主要介紹了對充電模塊輸出功率的測試過程。首先，作者測試了充電模塊在5V輸出電壓下的實際功率，發現其輸出功率遠低于標稱的66W快充功能。隨后，作者通過制作轉接板，使用電子負載DL3021A測量了充電模塊在12V和9V輸出電壓下的最大輸出功率。測試結果顯示，在12V輸出時，最大輸出功率為17.21W；在9V輸出時，最大輸出功率約為17W。測試過程中，作者還通過Python腳本記錄了輸出電壓和電流的變化，并繪制了相應的曲線圖。最終，作者得出結論，該充電模塊的實際輸出功率遠低于其標稱的快充功能，無法滿足預期需求。
關鍵詞：充電模塊，QC誘騙，輸出伏安特性，最大輸出功率
基于8G1K的QC誘騙器[1]
充電模塊功率測試：60W輸出功率[2]
**AD\Test\2025\May\MesureChangeCapacitor.PcbDoc ***
??前兩天測試了購買的充電模塊，在5V輸出電壓下，它的實際數超出功率只有不到 15W。距離它號稱的66W的快速充電功能相差很多。下面，重新測試一下充電模塊在高壓輸出下的最大輸出功率。進而驗證該充電模塊是否具有快充的功能。以便解決自己的一些疑惑。

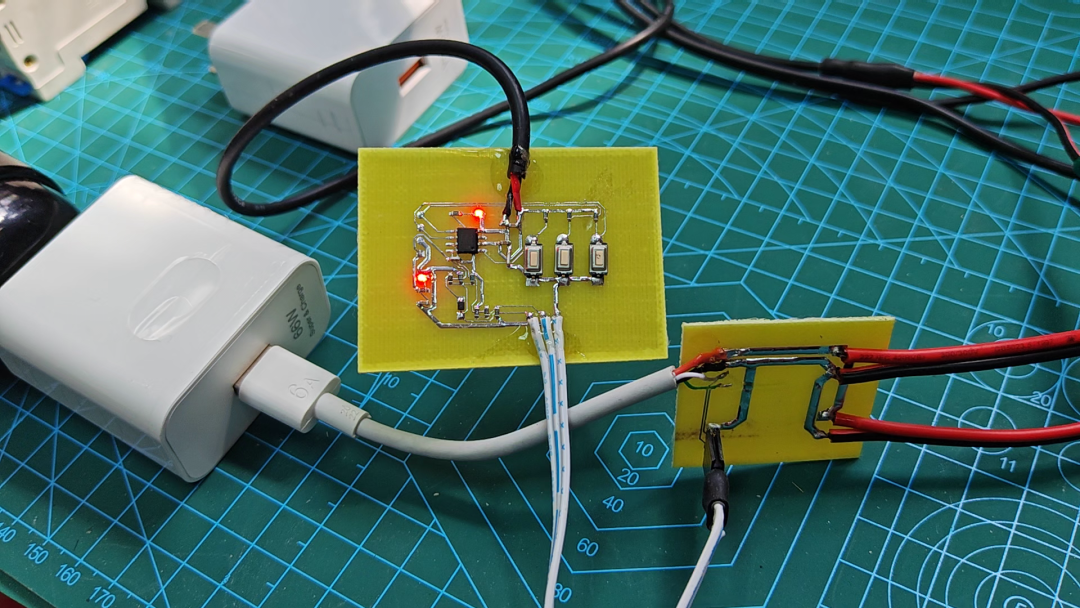

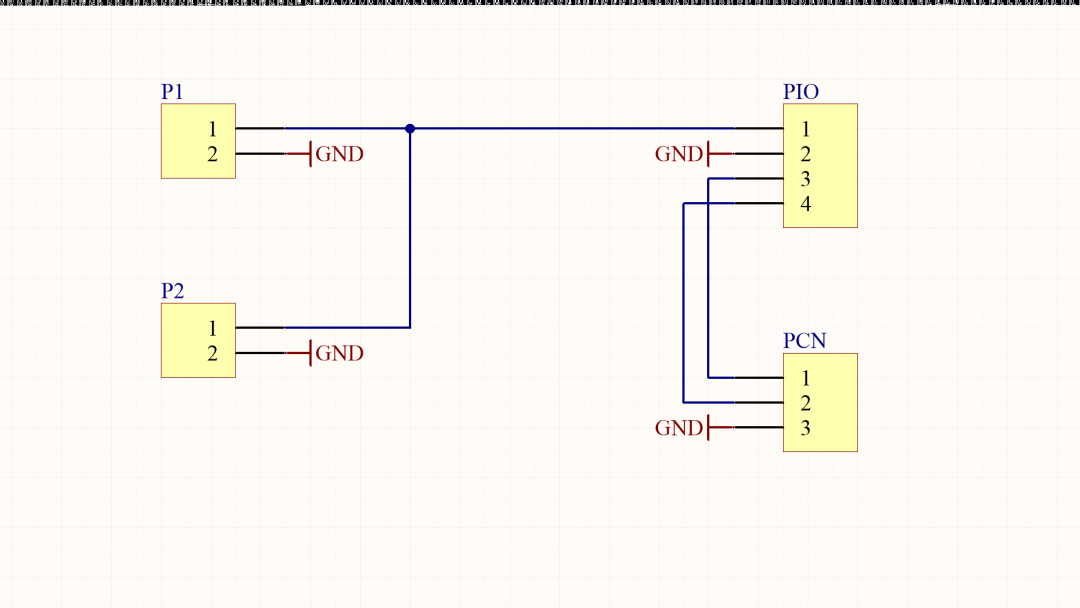

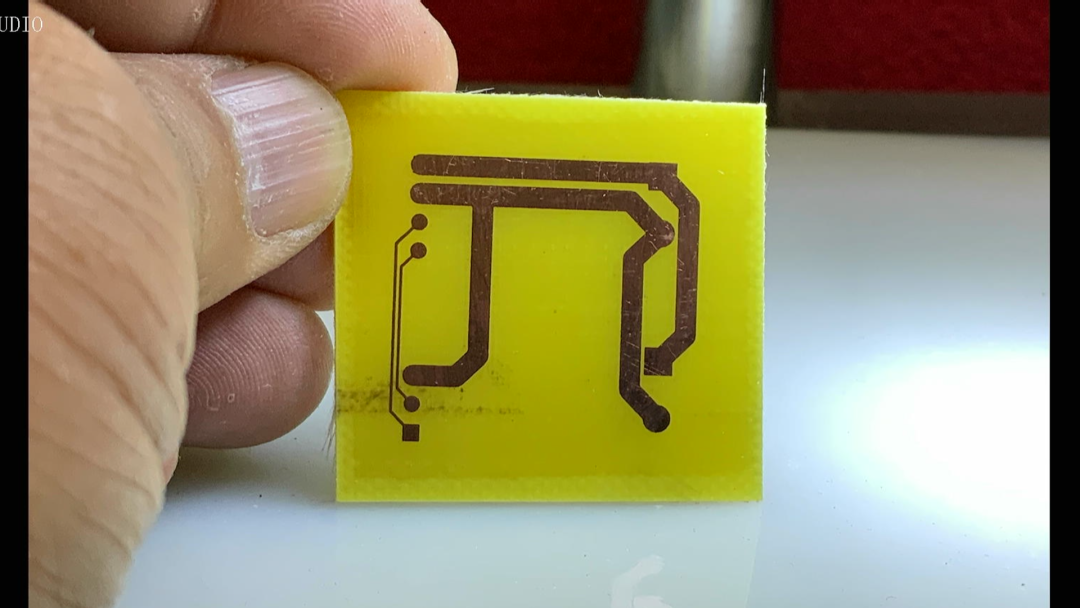

??為了便于測量，制作了一個轉接板，連接充電器輸出的USB 接口，其中的電源通過P1 鏈接電子負載，P2 是輸出電壓感知端口。通過另外一個三芯端口，連接 QC ?誘變模塊，設置輸出不同的電壓。通過單面PCB，制作接口電路板。一分鐘之后得到測試接口電路板。

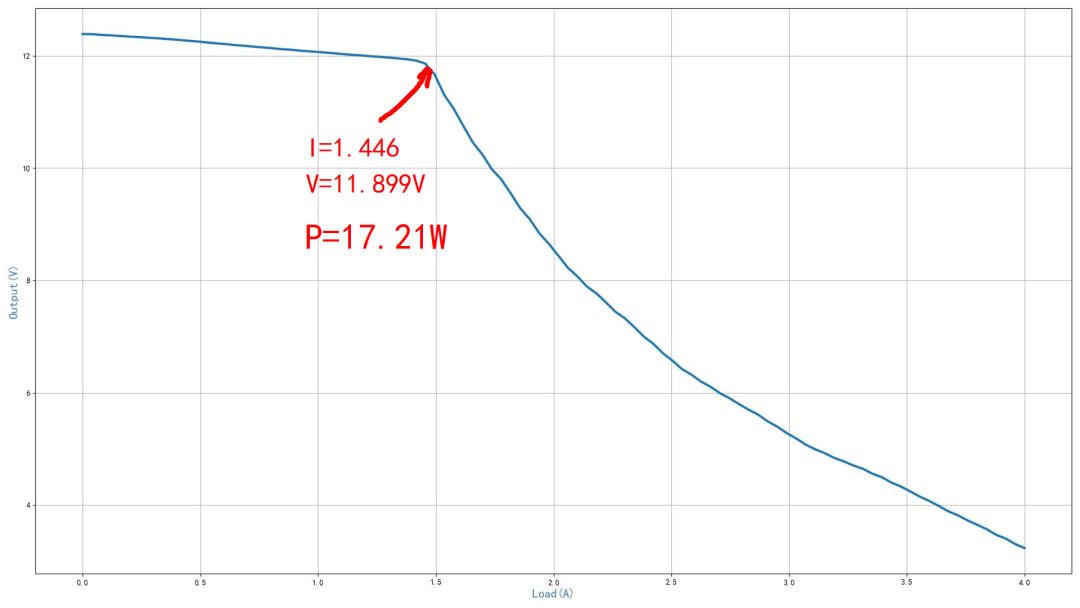

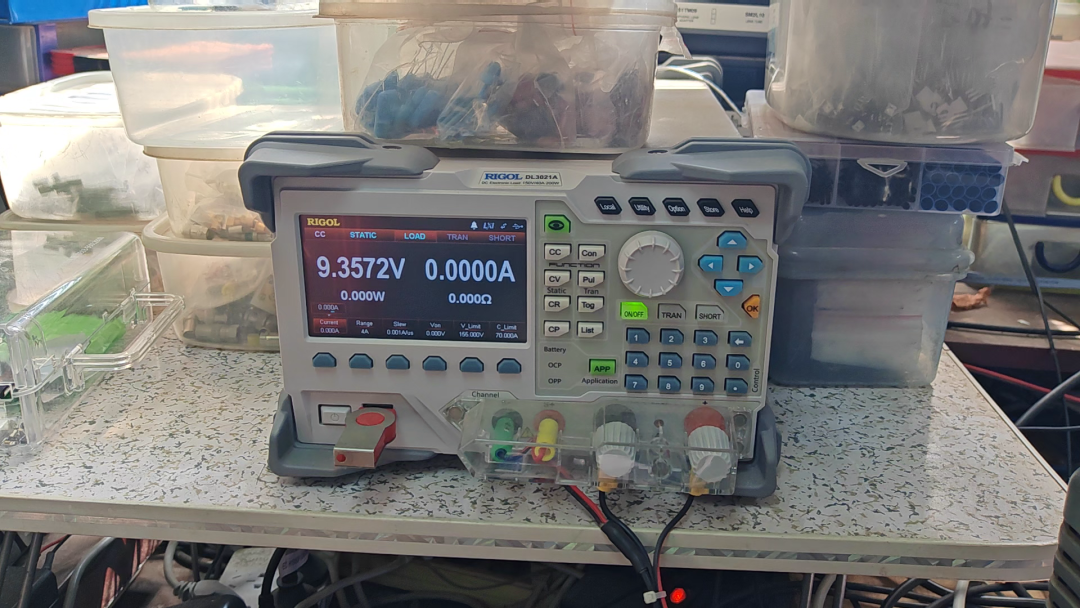

??使用電子負載DL3021A?測量充電模塊輸出 功率。首先測量在輸出12V的情況下最大的輸出功率。測量輸出電流從0A 到4A 對應的輸出電壓。查看一下對應的輸出電壓變化。通過測量結果來看，在輸出電流超過1.446A的時候，輸出電壓急劇下降。此處對應的最大輸出功率為 17.21W。

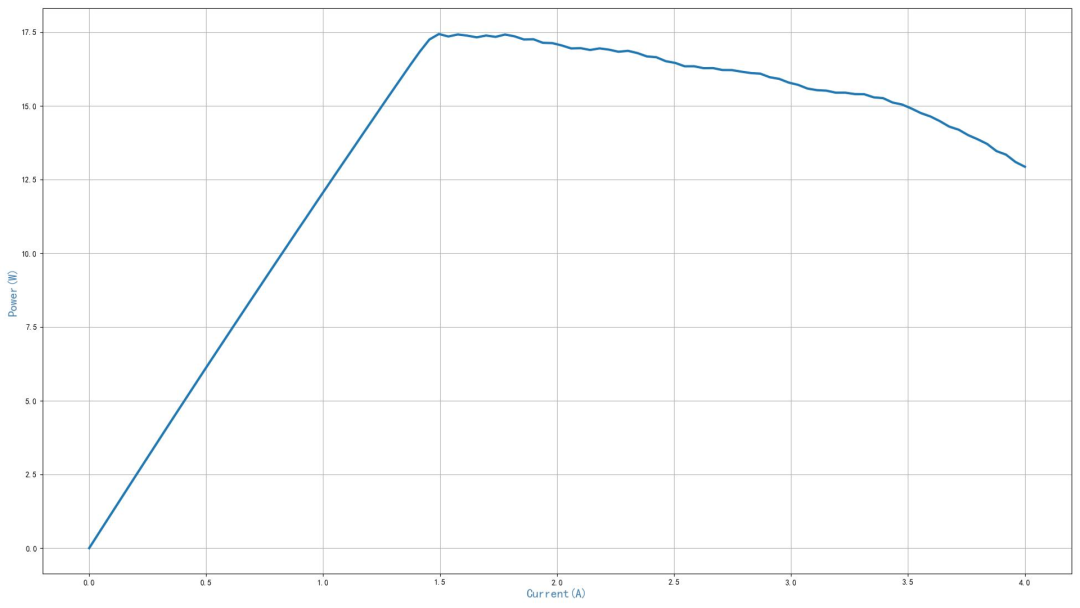

??利用輸出電壓與電流，計算出不同輸出電流下的輸出功率。在電流小的時候，輸出為恒壓模式，輸出功率隨著輸出電流增加而線性上升。當輸出功率超過了 17.5W 之后，輸出功率進入了恒功率模式。隨后，功率隨著輸出電流增加而緩慢下降。

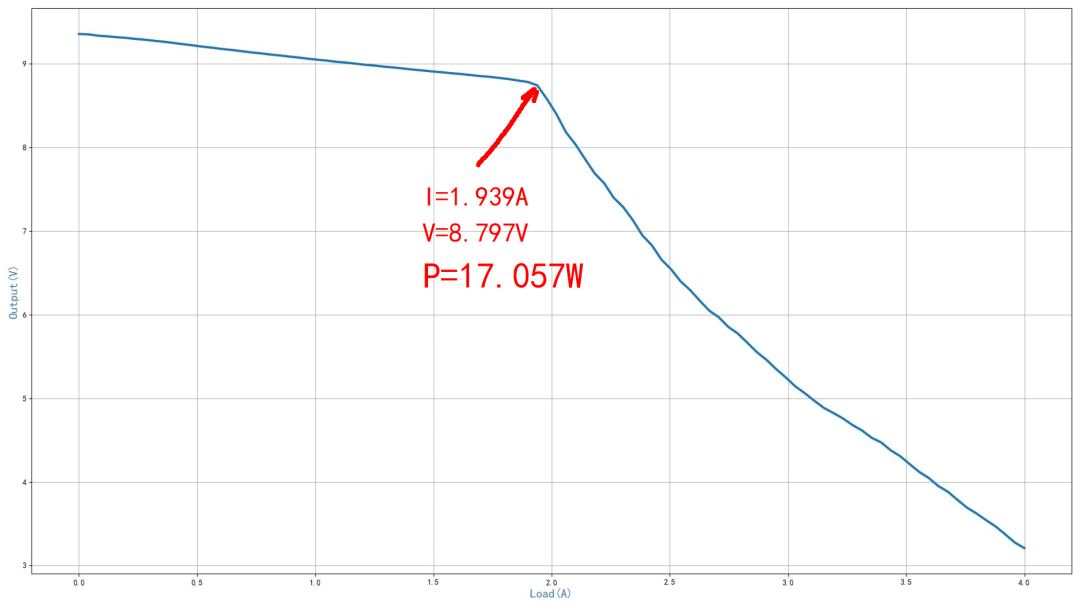

??接下來測量在輸出9V下的輸出功率。輸出電流同樣從0到4A。測量輸出電壓電流曲線。可以看到，在電流超過1.939A之后，輸出電壓急劇下降。此時對應的輸出功率為 17W左右。

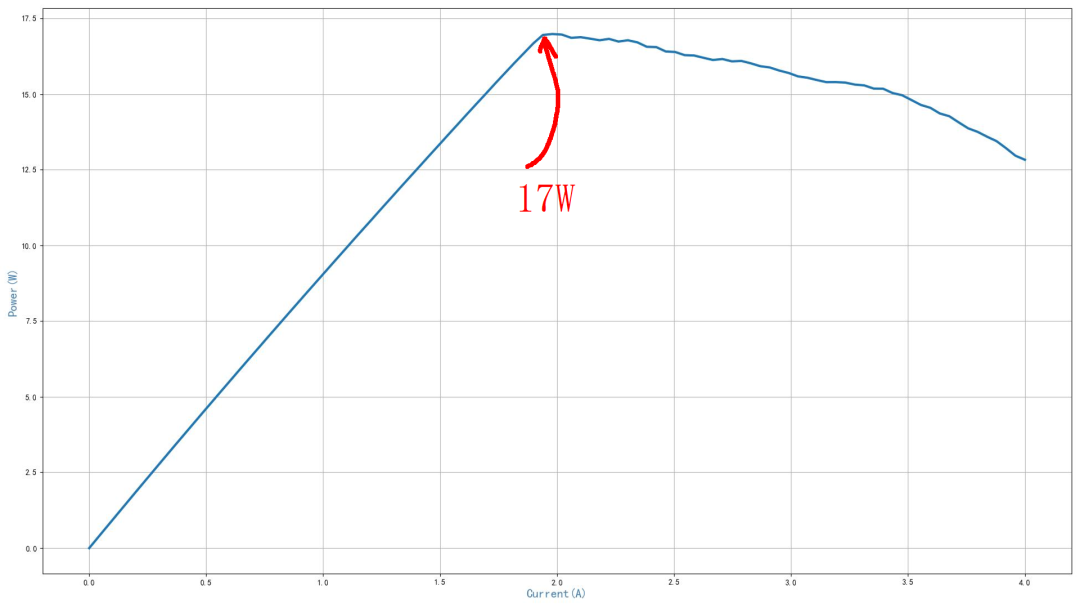

??同樣繪制出不同電流下輸出功率，可以看到，最大輸出功率大約為 17W。

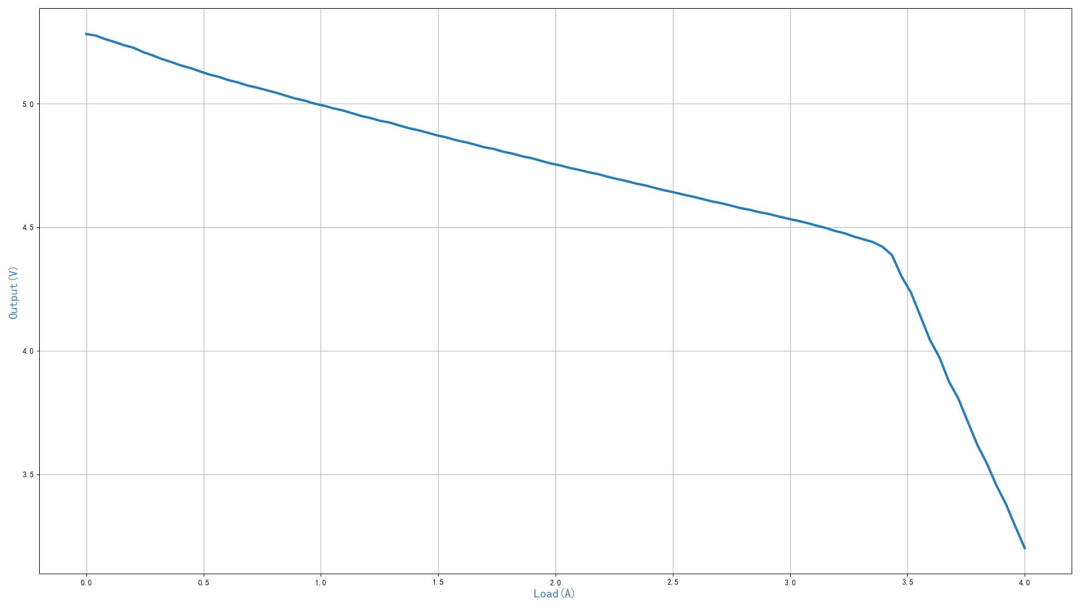

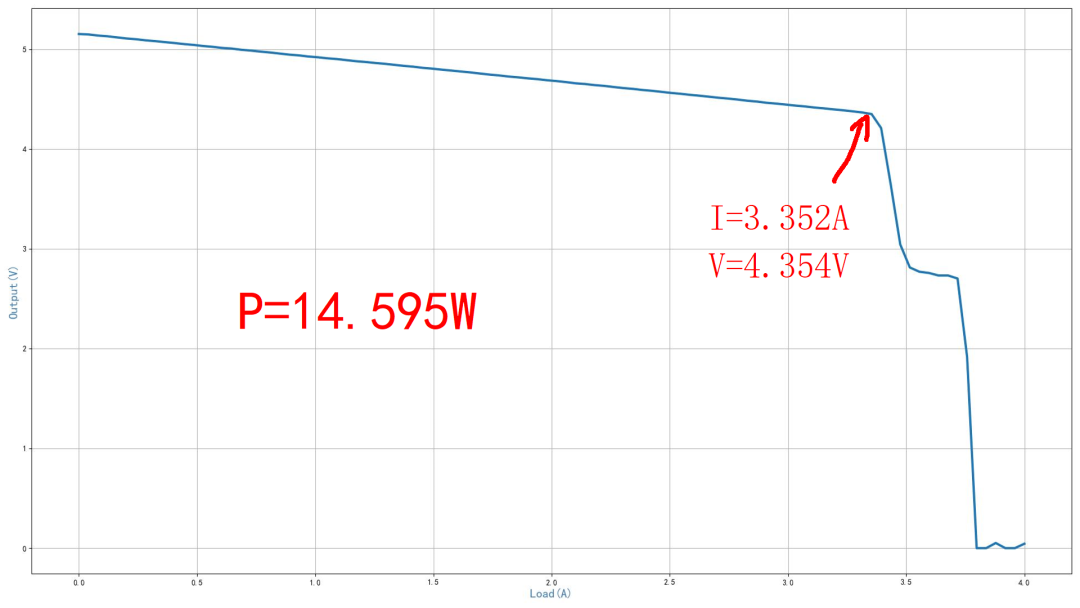

??下面測量輸出5V的情況下的伏安特性。輸出電流超過3.3A之后，電流急劇下降。計算出不同電流下的輸出功率。可以看到最大的輸出功率現在只有15W左右了。

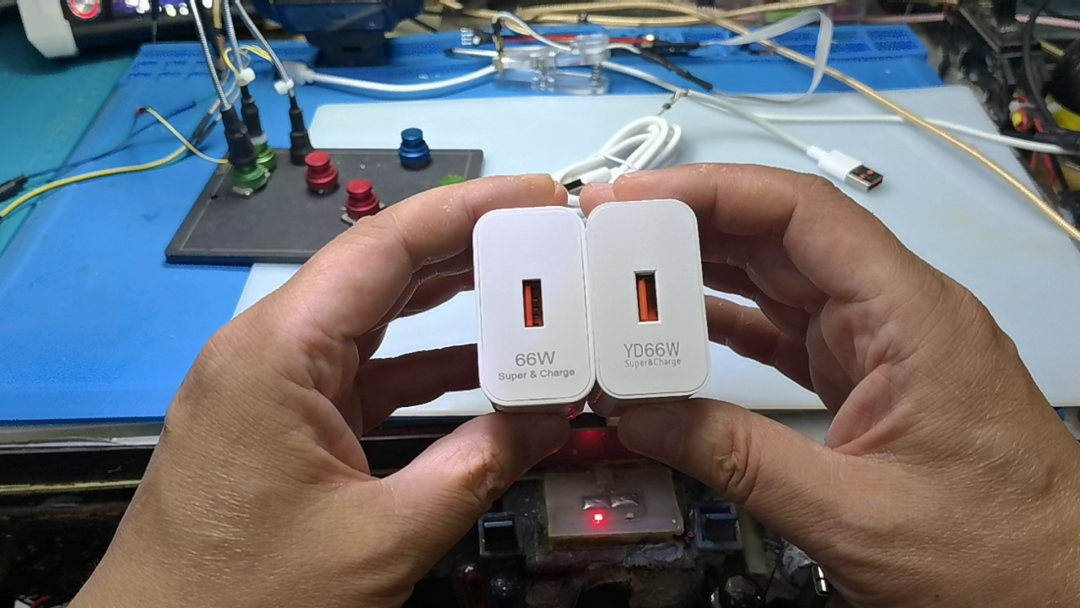

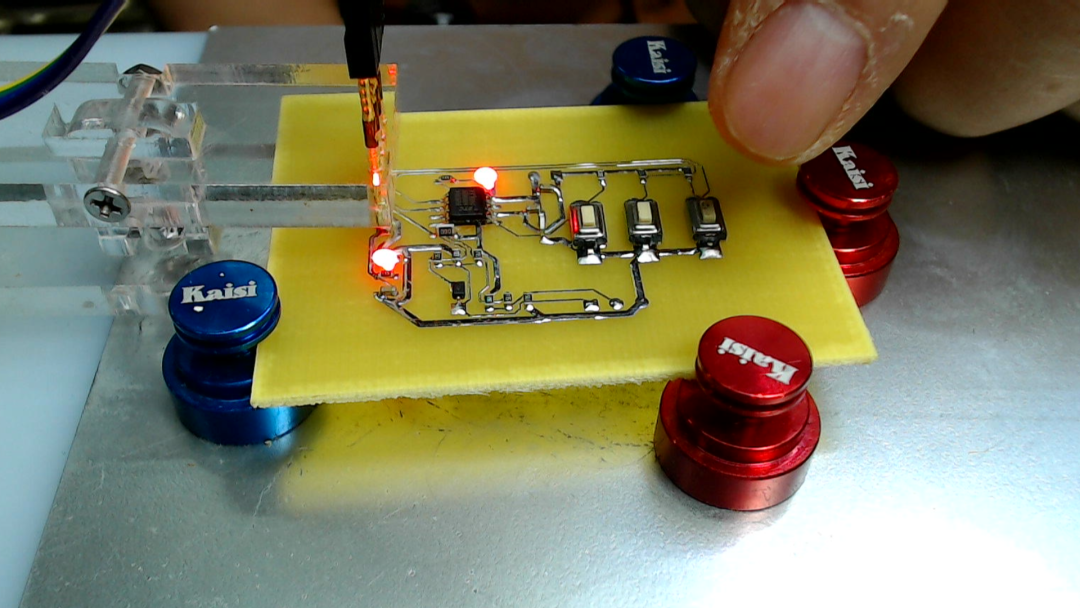

??現在更換另外一個充電模塊，上面仍然是標注這 66W。它可以通過自制的 QC誘騙器修改輸出電壓。接下來，分別測量它在不同的輸出電壓下的輸出功率的大小。

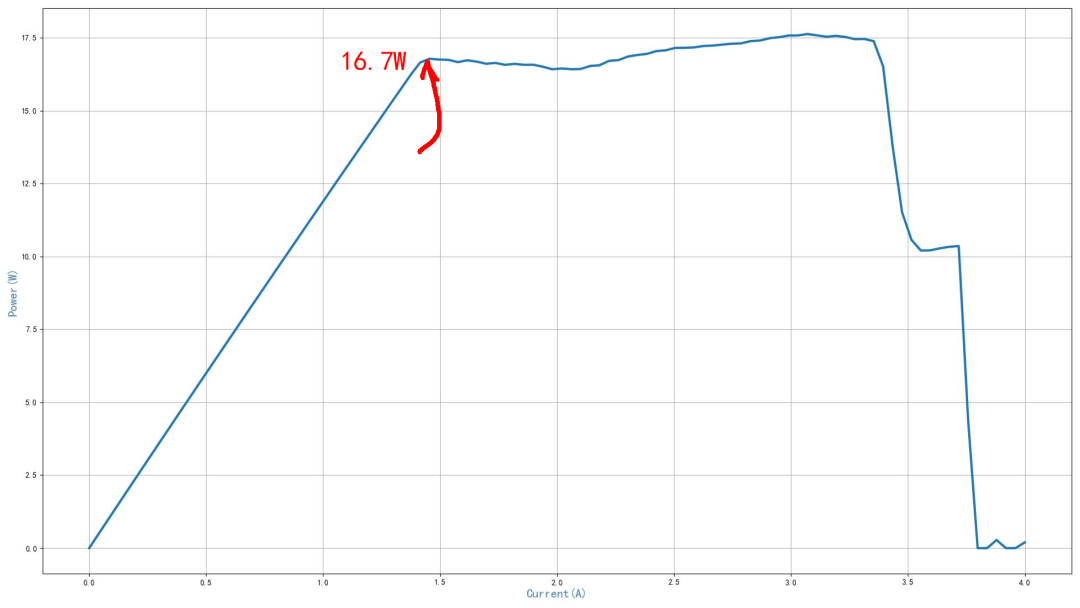

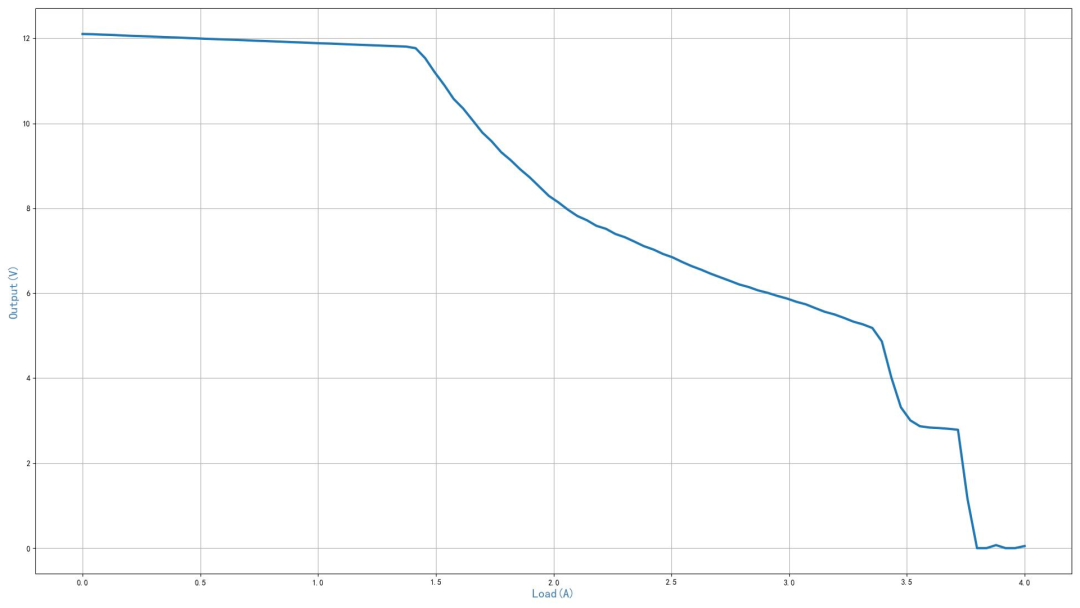

??在12V輸出電壓下，可以看到當輸出電流超過1.4A之后，電流就開始急劇下降了。計算不同輸出電流下的輸出功率，前面是恒壓模式，接下來是恒功率模式。恒功率模式開始的時候，輸出功率只有16.7W。

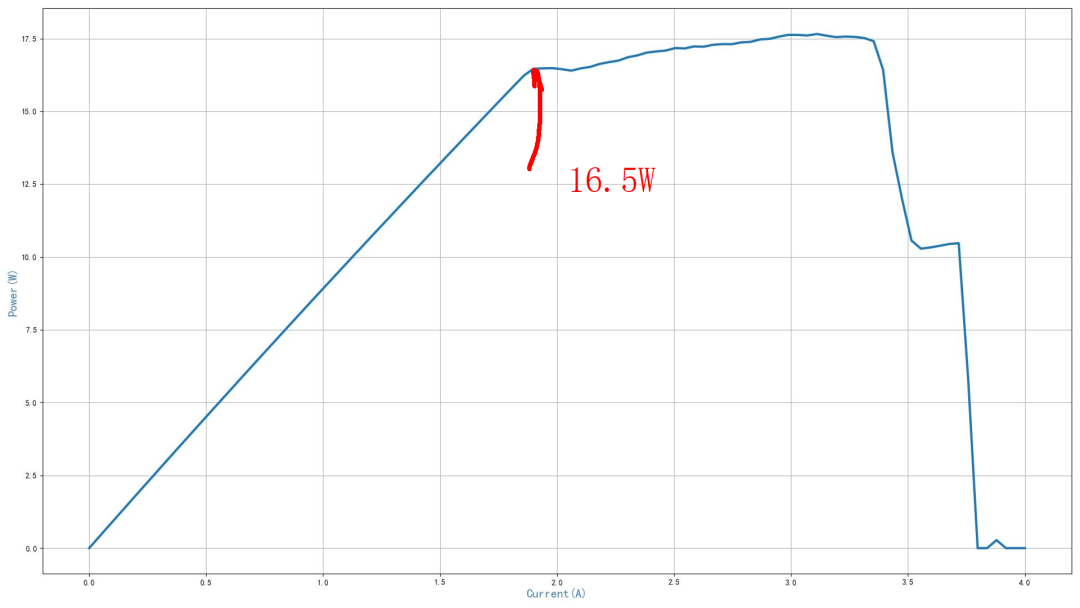

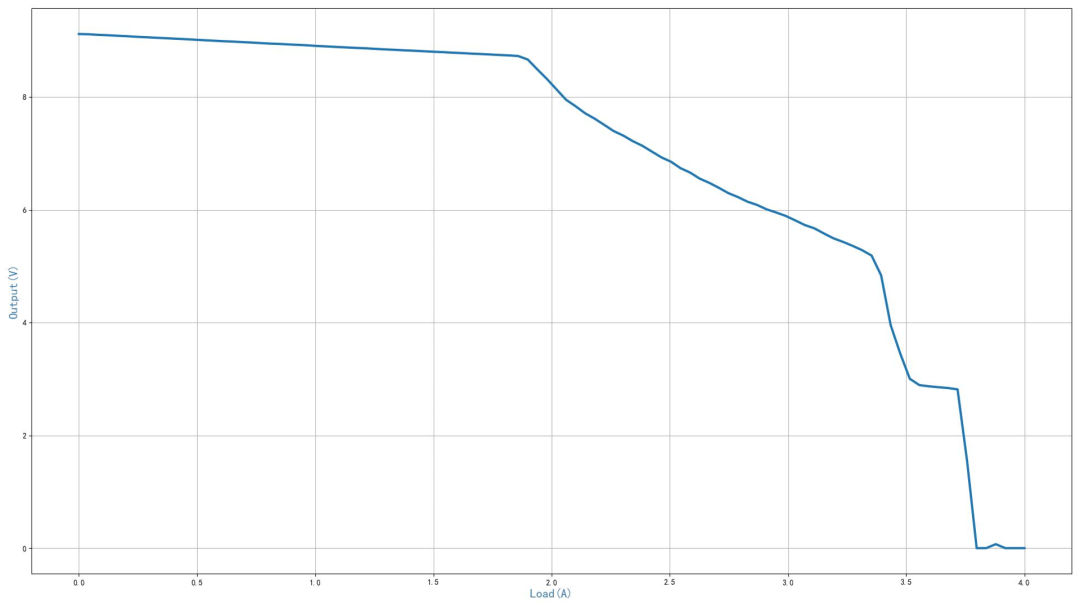

??在9V的輸出電壓下，最大輸出電流只有1.8A。繪制出不同輸出電流下對應的功率，可以看到在恒功率開始的時候，輸出功率為 16.5W。

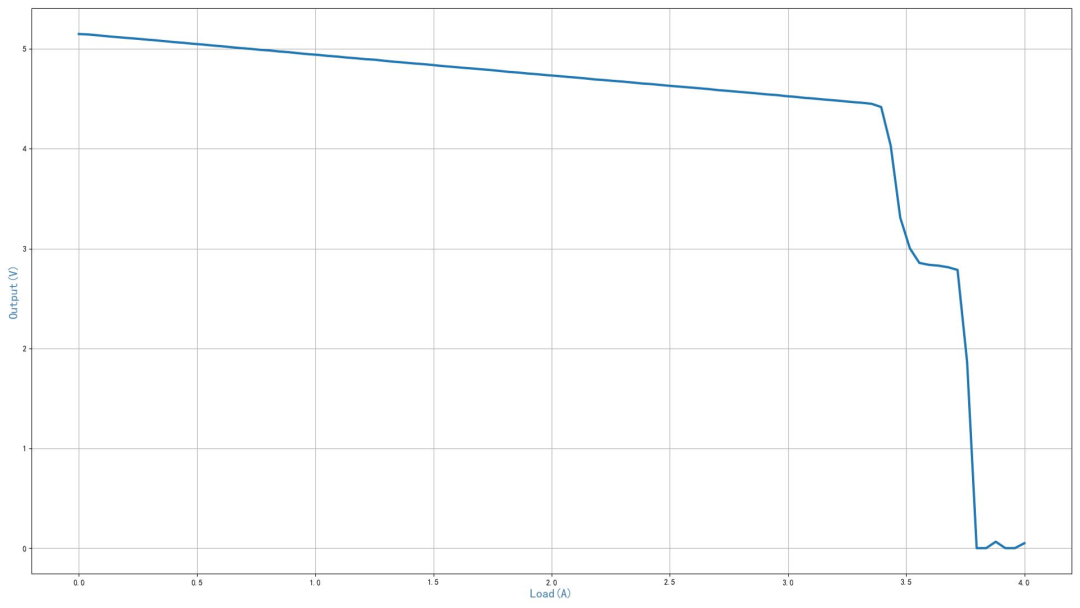

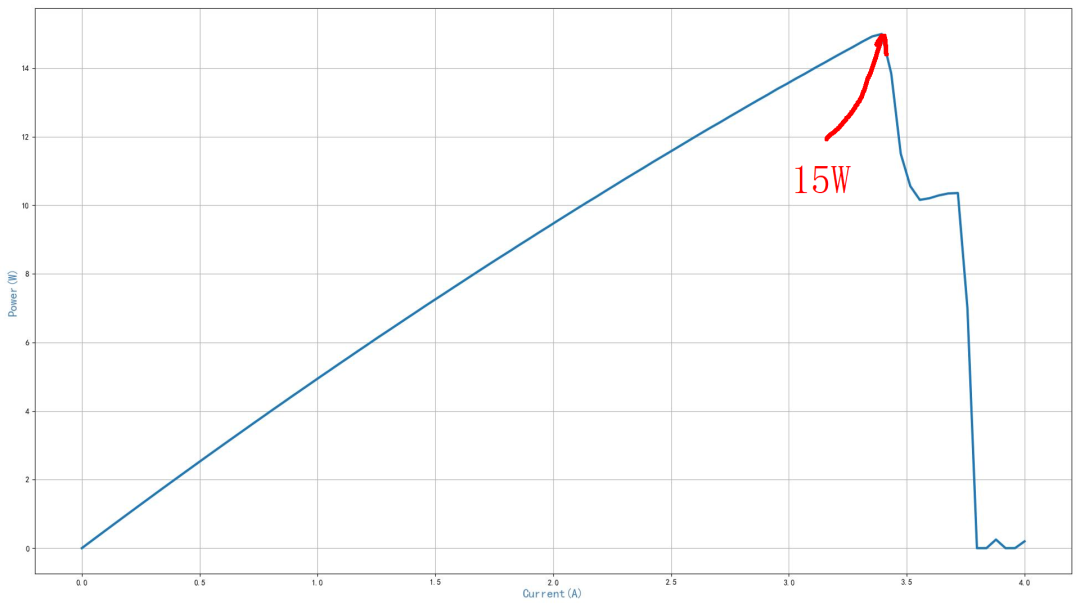

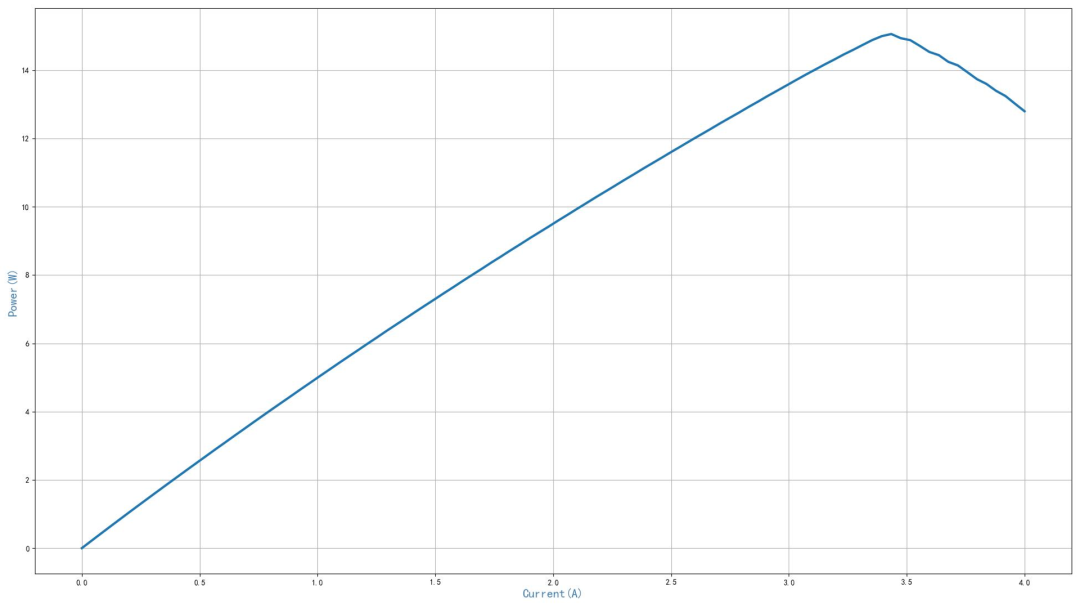

??最后測試5V電壓下的輸出的伏安特性，最大輸出電流大約為 3.4A。通過輸出功率曲線圖來看，它沒有恒功率階段，在恒壓結束之后功率急劇下降，對應的輸出功率為 15W。
本文使用電子負載測量了兩款充電模塊的輸出功率。通過8G1K單片機制作了 QC 誘騙器，可以設置充電模塊輸出5V，9V，12V的電壓。通過測量在不同電壓下的伏安特性，可以看到，無論輸出什么電壓。手邊的兩款充電模塊的輸出功率都不超過17.5W。看來現在的充電器都存在著嚴重的虛標現象。
