最近，德高望重的Stephen Woodward發布了一個新的設計實例(DI)“復雜的機械開關太貴了？這個改造方法成本低到離譜”，他通過D型觸發器和幾個分立器件，將便宜的瞬時按鈕改造成了經典的按壓式開關，本文的設計則在降低成本的方面做了更進一步的嘗試，具體可以參照?qǐng)D1。
圖1所示的電路僅使用了原本的雙D型封裝的一半，并且只在原有的元件數量的基礎上增加了一個電容。該電路還集成了一個RC上電置位(或復位)電路，以確保通電時開關的初始狀態。

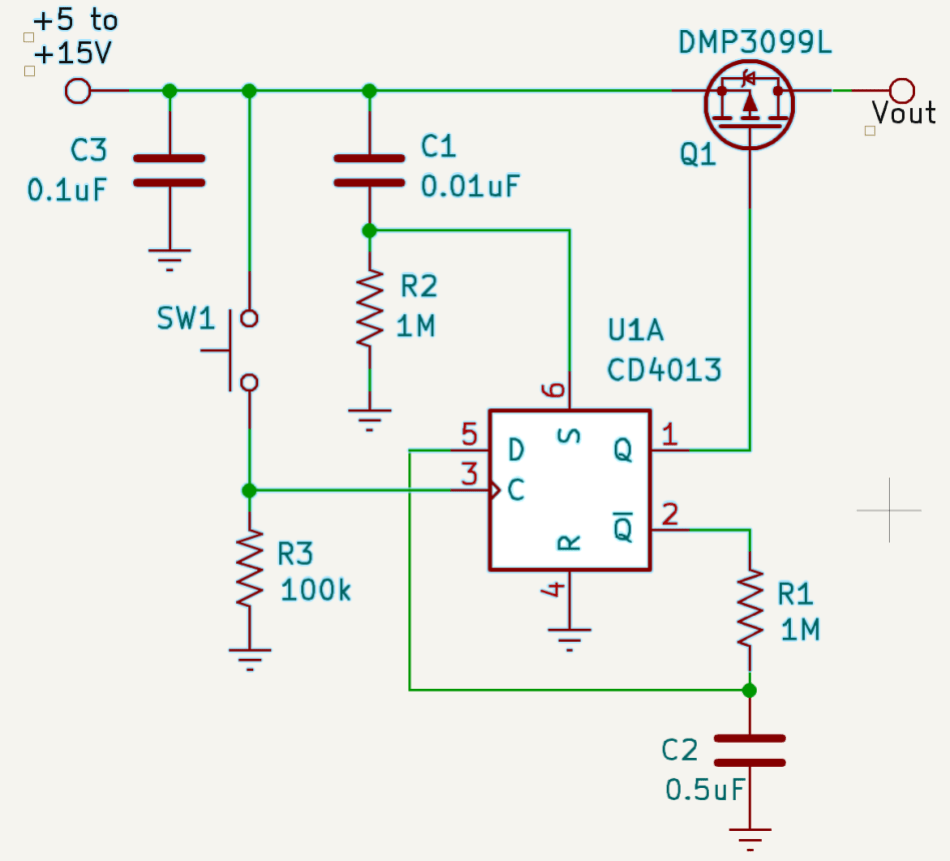

圖1：U1A通過R1和C2對SW1進行去抖動，因此U1A可以可靠地切換。
開關的初始狀態由U1A的Set引腳決定，該引腳會隨著C1的初始放電狀態導致的電源輸入電壓上升而變化。然后，電容C1向地充電，會使觸發器的Q輸出保持為高電平，接著PMOS截止。
或者，也可以將此RC上電設置電路連接到復位引腳，以更改開關的初始上電狀態。當關斷電源時，器件的ESD鉗位二極管可提供電容放電的路徑。
可以看到D型觸發器的連接方式與我們熟悉的Q-bar和D-輸入的方式相同，能夠形成雙穩態電路，每個時鐘的上升沿都會切換輸出狀態。不過，在本文的這種情況下，R1和C2的組合形成了一個延遲網絡，可以防止D-輸入的快速變化，從而有效地消除開關抖動，因?yàn)闋顟B(tài)變化會一直持續到C2充電/放電到Q-bar輸出的狀態。
