簡 介： 本文測試了火焰探測器中紫外線光電管的伏安特性。通過串聯51kΩ電阻，使用可編程電源輸出0-120V電壓，測量電阻電壓獲得電流數據。結果顯示電流隨電壓呈非線性增長，在1mV左右趨于穩定，對應電流約20nA。該傳感器在300V以上才會出現擊穿電流，其紫外線檢測原理基于高壓環境下紫外線照射時擊穿電壓的急劇下降現象。實驗數據表明光電管在120V以下的漏電流具有非線性特征，但具體原理尚待進一步研究。（149字）
關鍵詞：紫外線，火焰?zhèn)鞲衅?/span>

• 火焰探測器^[1]

• JTG-ZW-G1點型紫外火焰探測器^[2]

01紫外線管

一、紫外線管

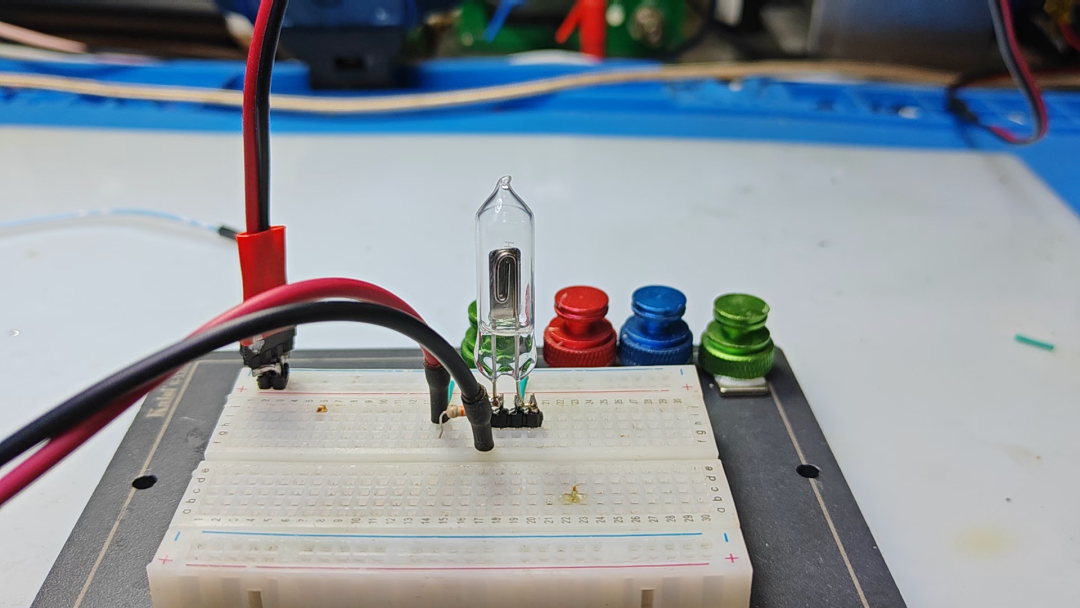

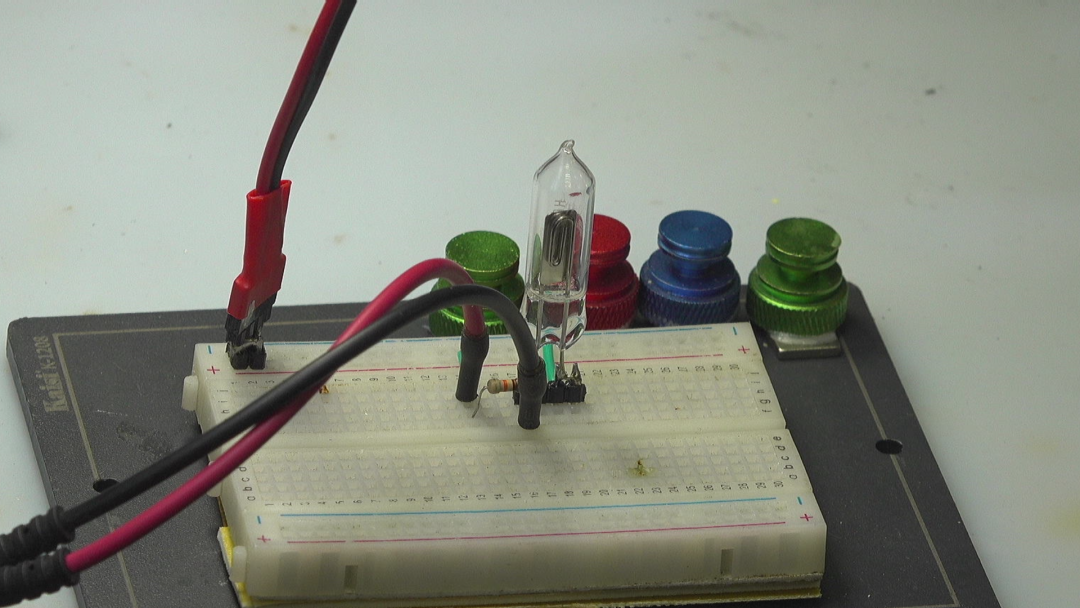

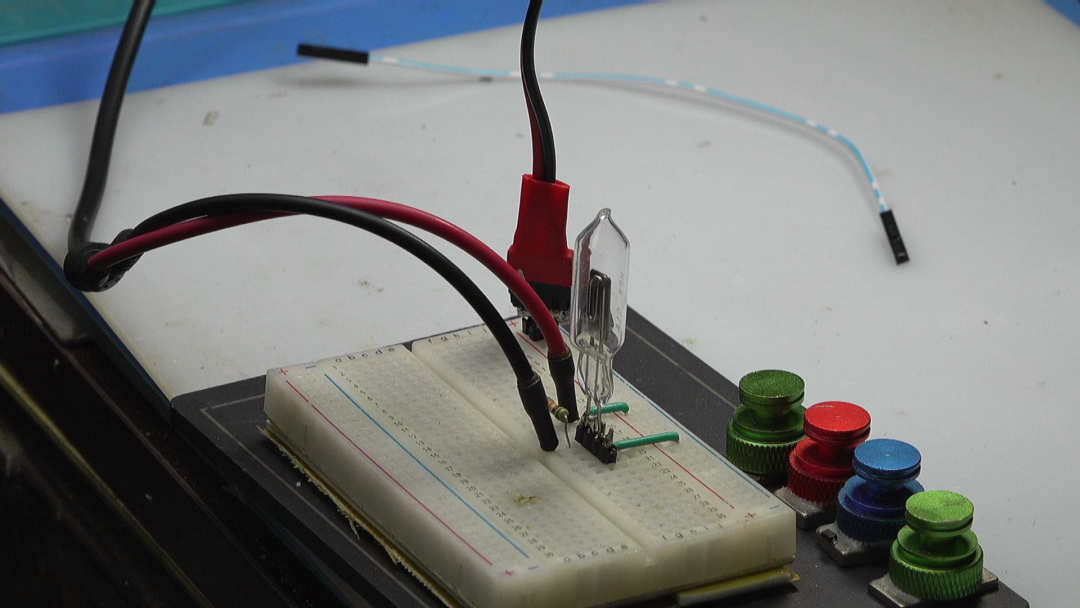

??這是一個紫外線光電管，它本來適用于火焰探測器中的傳感器。下面給它串聯一個R1,  51k歐姆的電阻，測量一下它的伏安特性。可編程直流電源DH1766可以輸出120V的直流電壓。利用萬用表 測量電阻R1上的電壓，可以獲得光電管上的電流大小。下面查看一下該紫外線光電管的伏安特性。

二、測量結果

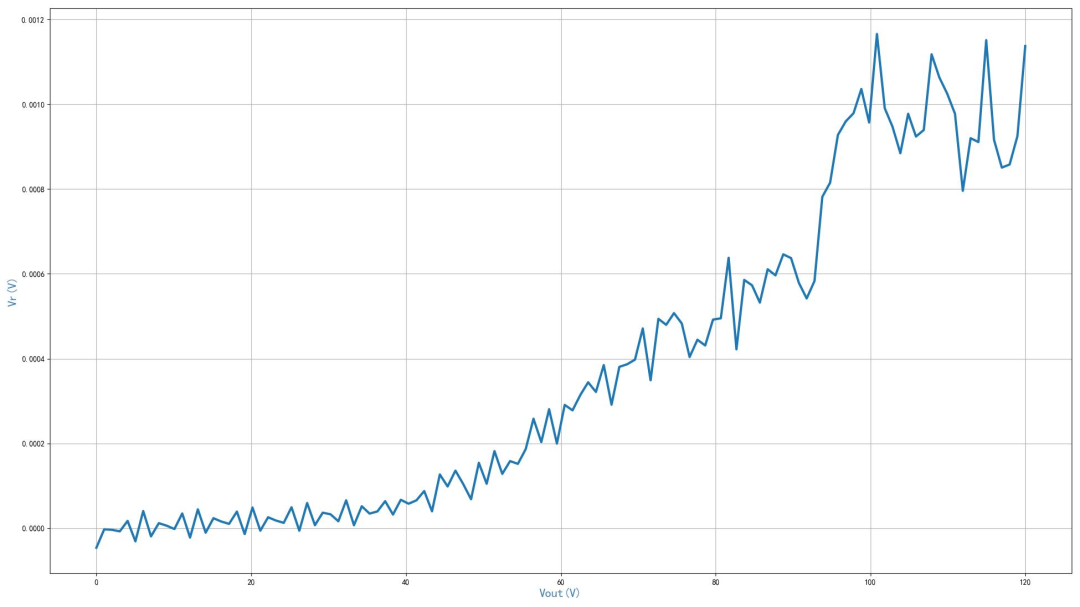

??利用DH1766 提供從0V 到120V的直流電壓。測量不同電壓下，串聯電阻R1上的電壓。可以看到，隨著輸入電壓的增加，輸出電流呈現一個非線性增長。在電壓達到 1mV左右，電壓基本持平。此時，對應的電流大約為 20nA。

※ 總??結 ※

本文測試了一個火焰?zhèn)鞲衅髦械淖贤夤艿姆蔡匦浴８鶕?jù)以前測試的結果，這個傳感器需要施加 300V以上的直流電壓才能夠出現擊穿電流。在高壓下，如果環境中存在著紫外線，該傳感器擊穿電壓會急劇下降。所以可以用于檢測火焰中的紫外線。剛才測試了在120V以下的伏安特性，它的漏電流具有一定的非線性。至于為什么是非線性的伏安特性，現在還不知道其中的原理。
