暑假期間，家用攝像頭產品又成了爆款，低功耗攝像頭的增長幅度更是驚人。目前市面超80%的監控攝像頭采用12V直流供電，典型功率覆蓋5W-30W。深圳銀聯寶科技的U8607就是一顆典型的交流適配器電源管理芯片，推薦24W應用！
電源管理芯片U8607是一款集成E-GaN的恒壓恒流PSR反激功率開關管，可為18~65W適配器應用提供全新的解決方案。U8607采用原邊反饋控制，可節省光耦和TL431，簡化電源BOM。它合封第三代半導體GaN FET，最高工作頻率130kHz，有利于降低電源尺寸。

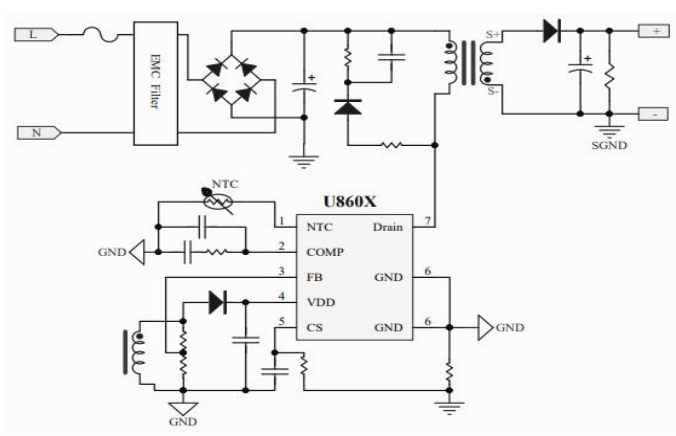

電源管理芯片U8607腳位特征：
1 NTC I/O 外置過溫檢測管腳
2 COMP I/O 運放輸出，在該 pin 腳和 GND 之間連接阻容網絡用于調節環路。
3 FB I/O 輸出反饋、消磁檢測、驅動能力分檔判定管腳
4 VDD P 芯片供電管腳
5 CS I/O 電流采樣輸入管腳、最高頻率選擇管腳
6 GND P 芯片參考地
7 Drain P 內置高壓 GaN FET 漏極、高壓啟動供電管腳

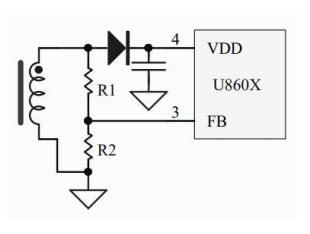

電源管理芯片U8607集成高壓E-Mode GaN FET，為了保障GaN FET工作的可靠性和高系統效率，芯片內置了高精度、高可靠性的驅動電路，驅動電壓為VDRV(典型值 6.35V)。EMI性能為高頻交直流轉換器的設計難點，為此U8607通過DEM管腳集成了驅動電流分檔配置功能。如圖所示，通過配置DEM管腳分壓電阻值，可以選擇不同檔位的驅動電流，進而調節GaN FET的開通速度，系統設計可以獲得最優的EMI性能和系統效率的平衡。具體分壓電阻值可參照參數表。
U8607系列還集成輕載SR應力優化功能，在驅動電流配置為第一、第二、第四檔位時，當芯片工作于輕載模式時，將原邊開通速度減半，減小空載時SR的Vds應力過沖。
電源管理芯片U8607配套同步整流芯片和協議芯片，方案成熟，適配性強，成本低，另有30W、36W同系列芯片推薦，歡迎來電咨詢！
