這份由美光科技技術開發副總裁Gurtej S Sandhu博士撰寫的報告《The Future of Memory Chip Technology》，共30頁，全面闡述了內存技術發展的現狀與未來挑戰。
~~報告內容加V(xinkejiquan001)私信:免費獲取
芯科技圈解讀：
在2025年的今天，我們每天產生2.5 quintillion字節的數據（相當于250萬TB），而第一臺exascale超級計算機已經實現了每秒百億億次（10^18）浮點運算。正如Micron Technology首席研究員Dr. Gurtej S Sandhu在其報告中指出的，人工智能模型復雜度的增長速度已超越摩爾定律8倍，這對內存技術提出了前所未有的挑戰。

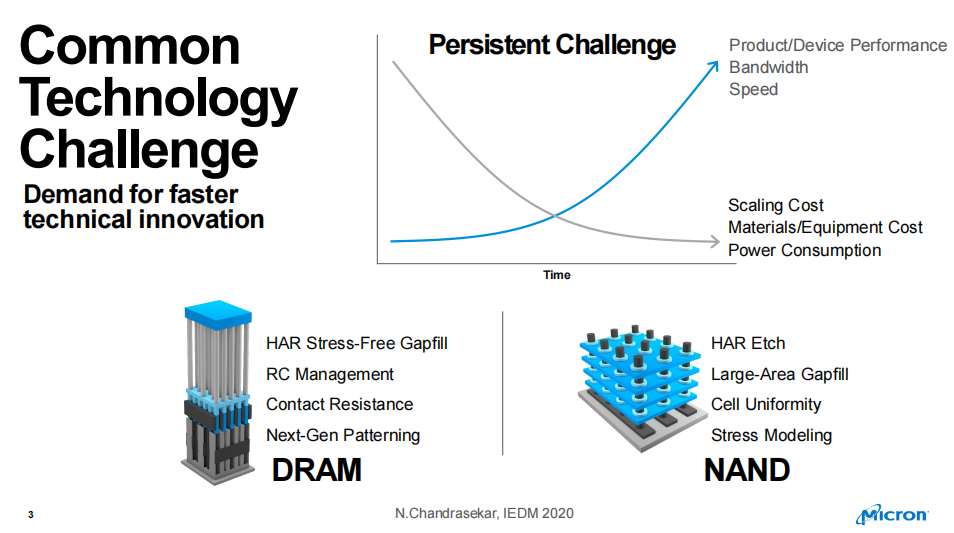

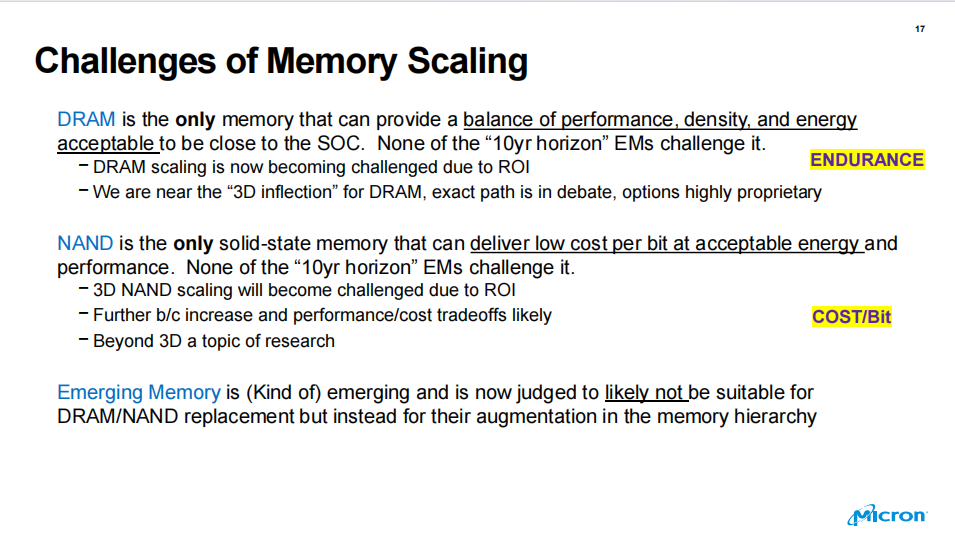

報告揭示了DRAM和NAND面臨的物理瓶頸：
DRAM：唯一能在性能、密度和能耗間取得平衡的內存，但縮放ROI（投資回報率）正成為挑戰
NAND：唯一能提供低成本/比特的固態存儲，但3D NAND縮放同樣面臨ROI問題
高深寬比（HAR）蝕刻與間隙填充
接觸電阻控制
下一代圖案化技術
單元均勻性問題
應力建模挑戰

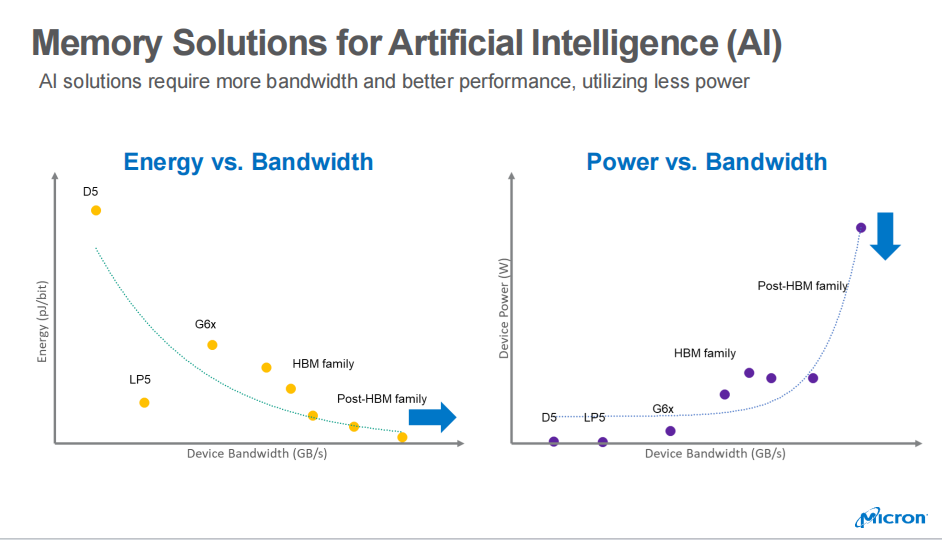

AI解決方案需要：
更高帶寬（>100TB/s）
更低功耗（<10pJ/bit）
近內存計算能力

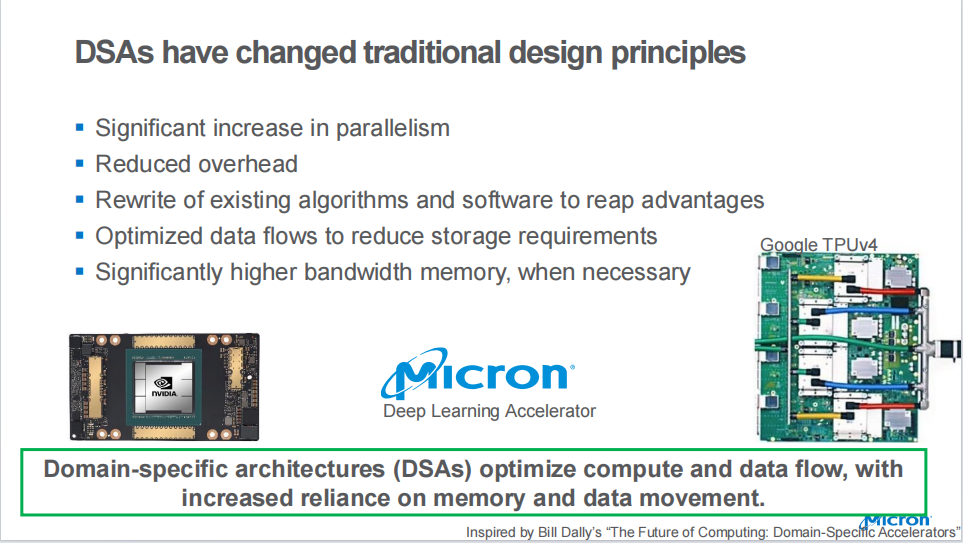

傳統CPU性能提升放緩，DSA通過以下方式突破：
顯著增加并行度
減少開銷
重寫算法優化數據流
更高帶寬內存支持
實現<1μm高密度互連

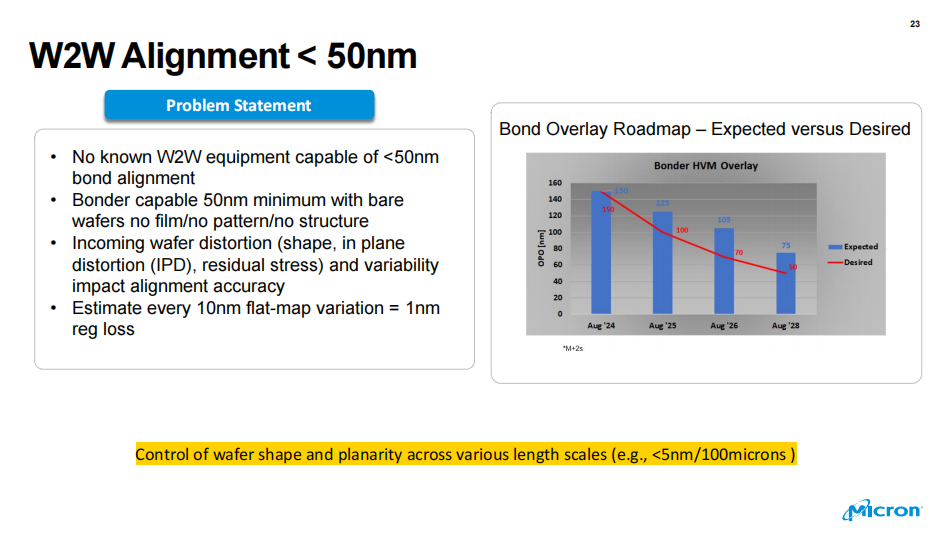

需要<50nm對準精度（當前設備極限）
控制晶圓形狀和平面度（<5nm/100μm）

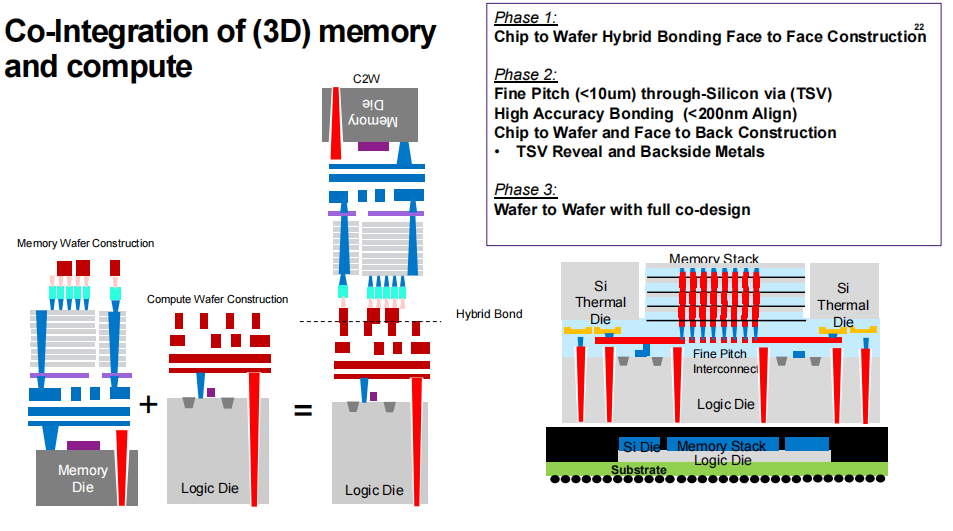

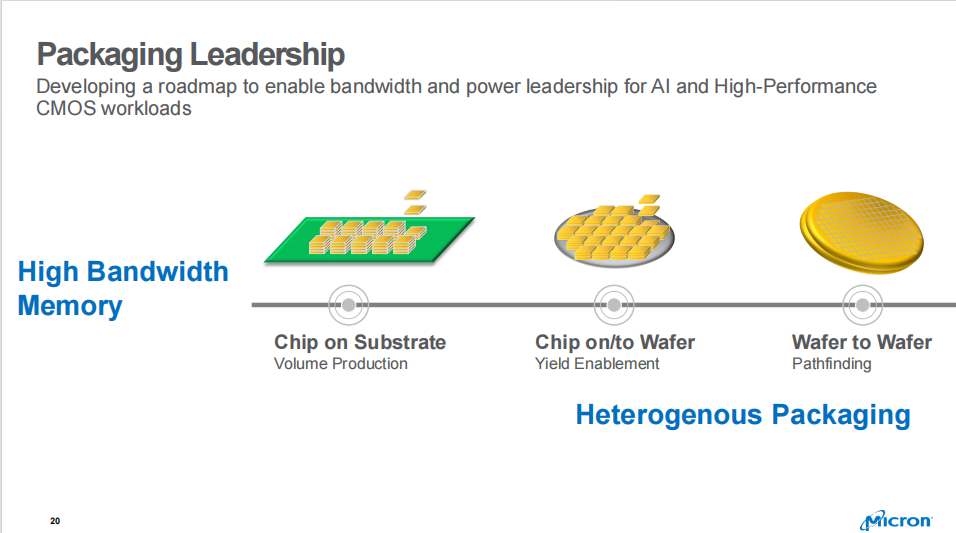

1.芯片對晶圓混合鍵合
2.精細間距TSV（<10μm）
3.完整協同設計的晶圓對晶圓集成

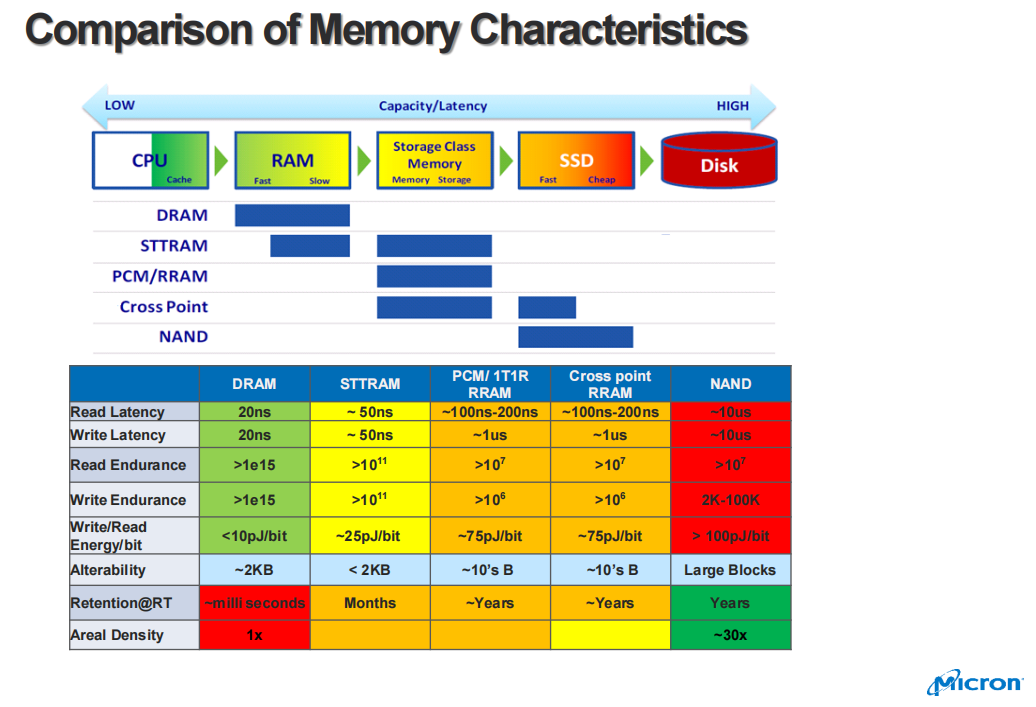

原子移動：PCM、CBRAM、RRAM、FeRAM等
自旋移動：MRAM、STTRAM、Racetrack等

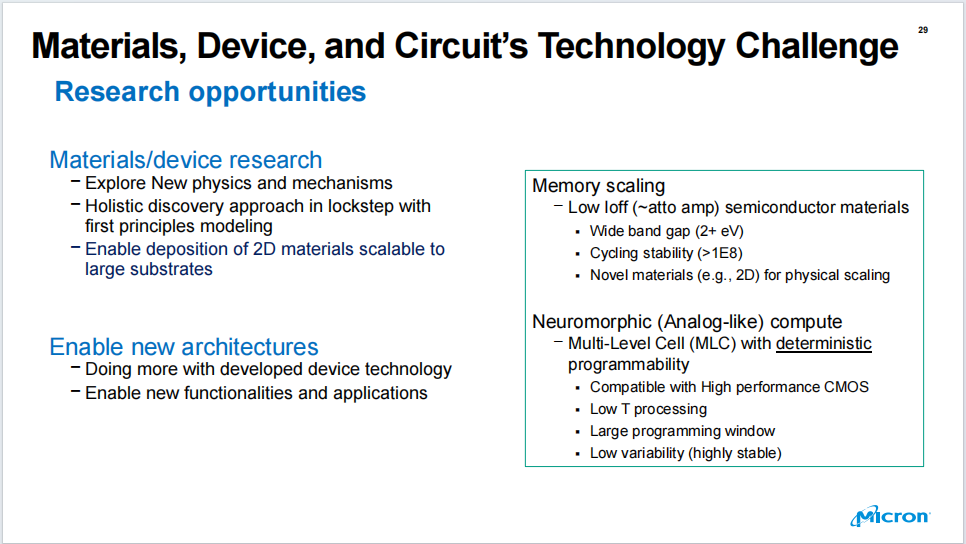

探索新物理機制（非周期表篩選）
二維材料大面積沉積
低漏電（~atto amp）半導體材料

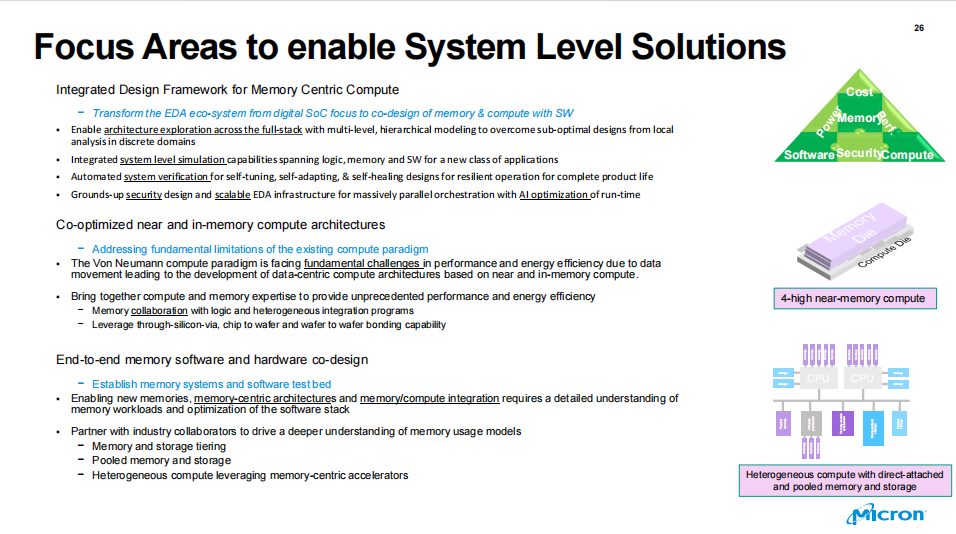

內存中心的全棧設計框架
近內存/內存計算架構
端到端軟硬件協同設計
報告最后強調，AI應用將驅動計算/內存架構的根本性變革。
1.全面創新堆棧
2.認真考慮內存計算和神經形態計算等替代范式
3.實現功能的異構集成
正如Dr. Sandhu所言："在材料、設備和電路層面創新的機會，將支持內存設備縮放和新功能的開發。"在數據洪流的時代，內存技術正站在范式轉變的十字路口。
