一、模擬電路綜合題型和詳細解析
1、多級放大電路的級間耦合方式有哪幾種？哪種耦合方式的電路零點偏移最嚴重？哪種耦合方式可以實現阻抗變換？
有三種耦合方式：直接耦合、阻容耦合、變壓器耦合。
直接耦合的電路零點漂移最嚴重，變壓器耦合的電路可以實現阻抗變換。
2、放大電路的頻率補償的目的是什么，有哪些方法
頻率補償是為了改變頻率特性，減小時鐘和相位差，使輸入輸出頻率同步 相位補償通常是改善穩定裕度，相位補償與頻率補償的目標有時是矛盾的 不同的電路或者說不同的元器件對不同頻率的放大倍數是不相同的，如果輸入信號不是單一頻率，就會造成高頻放大的倍數大，低頻放大的倍數小，結果輸出的波形就產生了失真.

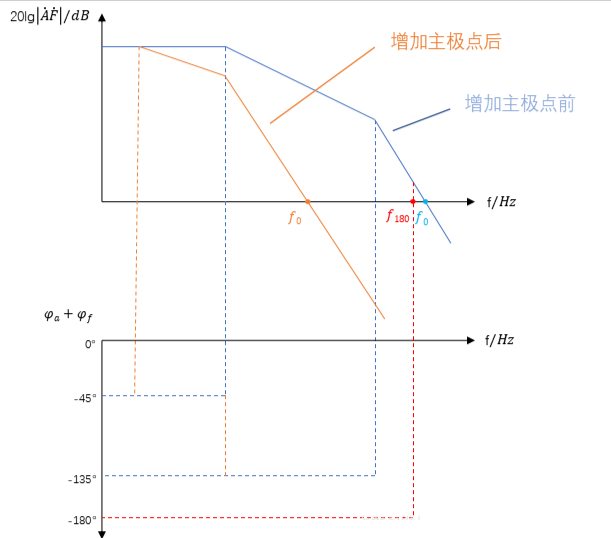

放大電路中頻率補償的目的：一是改善放大電路的高頻特性，而是克服由于引入負反饋而可能出 現自激振蕩現象，使放大器能夠穩定工作。在放大電路中，由于晶體管結電容的存在常常會使放大電路頻率響應的高頻段不理想，為了解決這一問題，常用的方法就是在電路中引入負反饋。然后，負反饋的引入又引入了新的問題，那就是負反饋電路會出現自激振蕩現象，所以為了使放大電路能夠正常穩定工作，必須對放大電路進行頻率補償。
頻率補償的方法可以分為超前補償和滯后補償，主要是通過接入一些阻容組件來改變放大電路的開環增益在高頻段的相頻特性，一般使用最多的就是鎖相環
3. 模數 / 數模轉換器（ADC/DAC）
ADC 參數：
分辨率（N）：N=log?(FSR/LSB)（如 12 位 ADC 的 LSB=FSR/4096）。
信噪比（SNR）：SNR=6.02N+1.76dB（如 16 位 ADC 的 SNR≈98dB）。
DAC 參數：
建立時間（Settling Time）：典型值 10ns（如 12 位 DAC 達到 0.1% 精度所需時間）。
微分非線性（DNL）：≤±0.5LSB（影響輸出線性度）。
4. 模數 / 數模轉換器（ADC/DAC）
ADC 核心參數：
分辨率（N）：LSB = FSR / 2^N（FSR為滿量程輸入范圍，如 12 位 ADC 的LSB = 10V / 4096 ≈ 2.44mV）。
信噪比（SNR）：SNR = 6.02×N + 1.76dB，16 位 ADC 理論 SNR≈98dB。
DAC 核心參數：
建立時間（t_settle）：從輸入變化到輸出穩定在 ±0.5LSB 內的時間，高速 DAC 可達 10ns 以下。
積分非線性（INL）：INL ≤ ±1LSB時，保證無丟碼（Missing Code）。
