今天想和大家分享一本高速電路設計領域的經典實用書籍——《高速電路設計實踐》。
文末附330頁完整PDF電子版獲取方式，記得看到最后。
前言
說到硬件工程師的日常，最讓頭大的莫過于高速電路設計。產品越做越小，頻率越跑越高，但咱們實際設計起來，卻常常被信號完整性、電源噪聲、時序匹配、EMC等問題搞得十分苦惱。很多兄弟之前做慣了低頻電路，想轉型高速設計、爭取更高薪資，卻苦于找不到真正貼合實戰的學習資料——理論堆砌一大把，一上手還是調不通。
其實很多時候，咱們缺的不是知識，而是一本真正的實戰指南。今天就跟大家推薦一本王劍宇老師的經典書籍——《高速電路設計實踐》。它不像傳統教材那樣死磕公式和理論，而是由一線工程師撰寫，內容直接對應我們工作中最常見的DDR、PCIe、HDMI、USB等高速接口。
今天就把這本書的精華內容結合我自己的閱讀體驗，給大家做個簡單的梳理。
011
從設計實例出發，清晰地討論了高速電路與低速電路的區別。本書開篇就點明：高速與否，不光看頻率，還要看信號走線長度。
舉個例子：一個200MHz的信號，如果布線非常短（遠小于波長1/6），傳輸路徑上電平差異很小，那它仍可被當作“低速”來處理；而一個100MHz的信號如果走線很長，傳輸延時大于上升時間的1/6，就得按高速信號來設計。
這一章還提了一個非常實用的觀點：高速設計必須用“分布式”思維，不能把電路當成理想的集總參數系統——這也是很多初學者最容易栽跟頭的地方。
021
在高速電路設計中電阻、電容、電感、磁珠等器件的實際應用——它們早已不是理想元件。

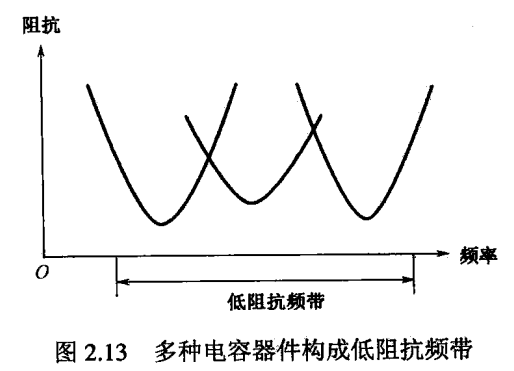

比如電容，選型時不光要看容值，還要注意：
材質（X7R、Y5V、C0G 性能差很遠）
工作電壓（電壓一變，容值可能掉一半）
溫度特性
封裝尺寸（影響ESL）
書中提到一個經典案例：某CPU電源紋波大，折騰半天發現VCC_PLL信號上僅有一個10uF/1206的陶瓷電容，改板后在就近增加兩個2.2uF陶瓷電容和一個0.1uF電容，問題得到解決。
031

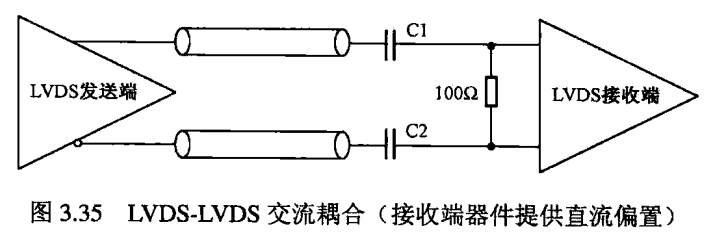

這一章節系統介紹了邏輯器件的選型，并詳細討論了對LVDS、LVPECL、CML等高速電平的應用。
LVDS：低功耗，差分傳輸，適合長距離
LVPECL：速度快，驅動能力強，但功耗大
CML：常用于芯片間高速互聯
選型時不光要看速率，還要注意匹配方式、共模電壓、終端電阻設計等。
案例：某FPGA設計中，主控板未使用的LVDS輸入引腳雖作了上、下拉處理，但在插拔業務板時仍出現誤觸發。其原因是上下拉電阻布局過遠，單端長走線受到附近高速信號干擾，產生超過100mV的電壓波動，被LVDS端口識別為有效邏輯。
0431
結合實例，討論了對LDO、DC/DC電源電路的應用，還簡單介紹了電源架構、電源管理、保險管選型等方面的內容。
它講了LDO和DC/DC的選型對比、功耗計算、紋波控制、PMIC架構設計，甚至連保險絲選型都覆蓋了。
很多人以為電源設計就是輸出電壓對了就行，其實不然。尤其是高速電路中，電源噪聲直接影響信號完整性。
案例：某芯片輸入電壓上電過緩，導致DCDC芯片在未達工作電壓前異常導通，造成輸出波形出現非單調爬升（先異常上升，隨后跌落，再正常啟動）。需嚴格控制輸入電源的上電速度。
0531

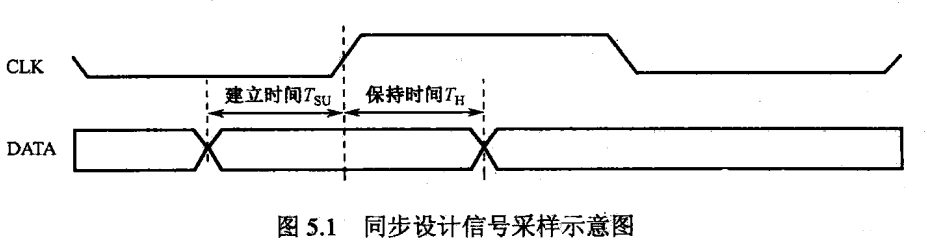

這一章深入介紹了高速電路設計中時序的分析和設計方法。這一章講Setup Time / Hold Time、時鐘抖動、時鐘偏斜（Skew）、數據延遲等關鍵概念。作者用實際波形圖+計算公式+案例的方式講得很清楚。
尤其是對DDR這類并行總線，時序匹配不到位，輕則性能下降，重則根本無法工作。
0631
第六章系統介紹了復位電路與時鐘電路的應用及設計方法。復位電路設計不好，系統可能會莫名其妙重啟；時鐘電路設計不好，jitter和phase noise會讓你抓狂。
這一章列舉7個案例，包括時鐘樹設計、晶體振蕩器選型、復位延時電路等，都很實用。
0731
從SDRAM到DDR4，從QDR SRAM到Flash、EEPROM，這一章覆蓋了絕大多數存儲接口的設計要點。包括拓撲結構、Termination方案、等長要求、ODT配置等，實際項目中都可以作為參考。
案例：CPLD讀取光模塊EEPROM時因I2C協議處理不當導致沖突，通過降低時鐘頻率并增加響應等待時間解決。
0831

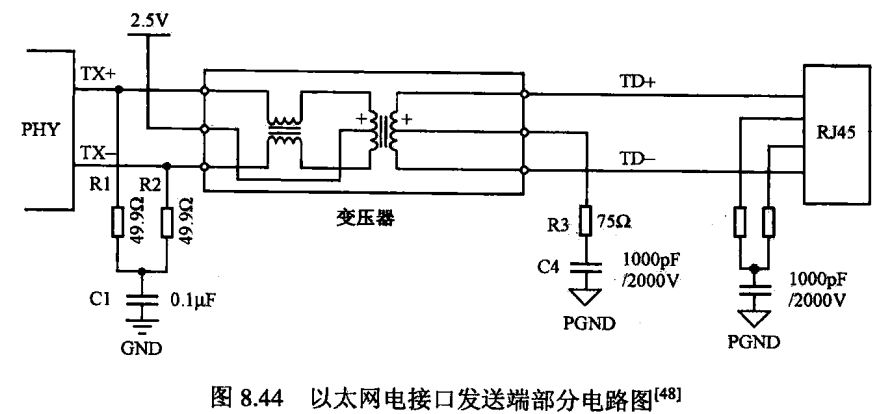

這里全面介紹了PCB設計中層疊結構與阻抗的計算、信號完整性、電源完整性、EMC、防護、結構與易用性、散熱、可測試性等方面的內容。
這一章是全書篇幅最長的，涵蓋：
層疊結構與阻抗計算
SI（信號完整性）
PI（電源完整性）
EMC與防護設計
這一章節也了舉了13個實用案例，具體的大家可以自己下來看。
091
《高速電路設計實踐》最大的特點就是：真實、實戰、實用。全書60多個案例、200多個設計要點。如果你是一名硬件工程師，尤其是正在做高速數字電路、通信設備、工控、嵌入式等相關開發，這本書絕對應該放在你的手邊——偶爾翻一翻，仍然會有新的體會。
如何下載《高速電路設計實踐》，更好的學習高速電路基礎知識

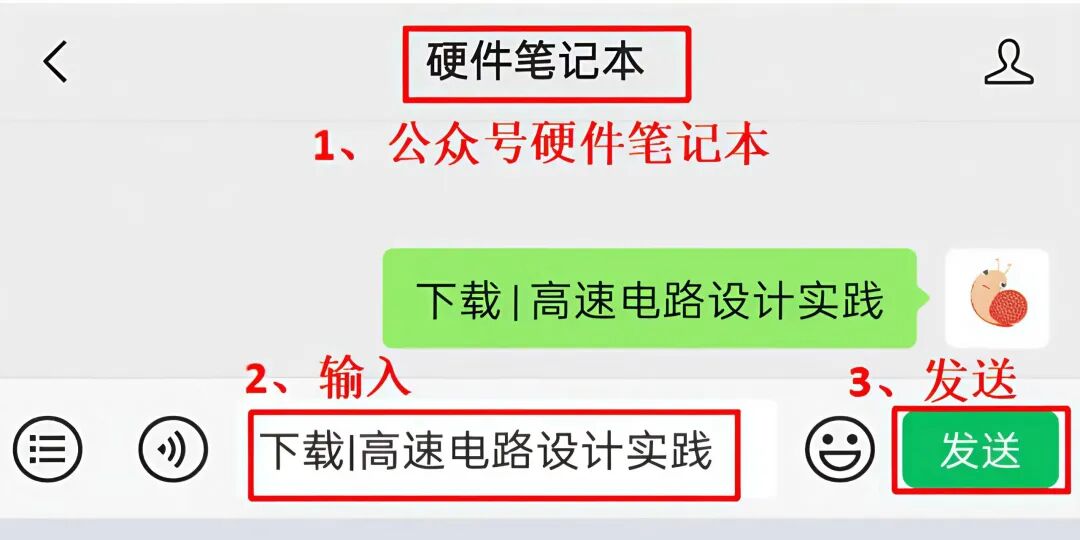

在公眾號里給王工發消息:
