如今電子產品越做越小、速度越來越快，信號完整性問題也越來越讓人頭疼——反射、串擾、損耗、電源噪聲，每一個都可能成為項目延期甚至失敗的“元兇”。不管是做硬件設計、測試，還是搞系統開發，不懂點信號完整性（SI），真可能踩坑無數！

不同于許多偏重理論推導的學術著作，于博士的《信號完整性揭秘》完全從工程實踐出發，講解直觀，通俗易懂。當然啦，如果你是新手，剛開始看可能覺得有點難——這很正常，就像學任何新技能一樣，多翻幾遍、多理解一些基本概念，慢慢就會了。

作者于爭博士畢業于中國科學院電子所，有近15年的一線工程設計經驗，曾就職于大型通信企業，并為航天科技、京東方、西門子等企業提供過技術咨詢和培訓。他深刻理解工程師在實際工作中面臨的困惑和需求，書中的內容都源于其豐富的實戰筆記和經驗總結，極具參考價值。

本書系統性地講解了信號完整性的核心知識，著重闡述了與工程設計密切相關的部分。內容涵蓋：

• 數字信號的頻譜特征與帶寬

• 傳輸線理論基礎及返回電流機制

• 反射的形成與端接解決方案

• 串擾的產生機理與抑制措施

• S參數的實際工程意義與應用

• 差分互連的設計要點與誤區

• 抖動的分類、測量及其對系統的影響

• 均衡技術的原理與實現

• 電源完整性（PI）入門與去耦設計

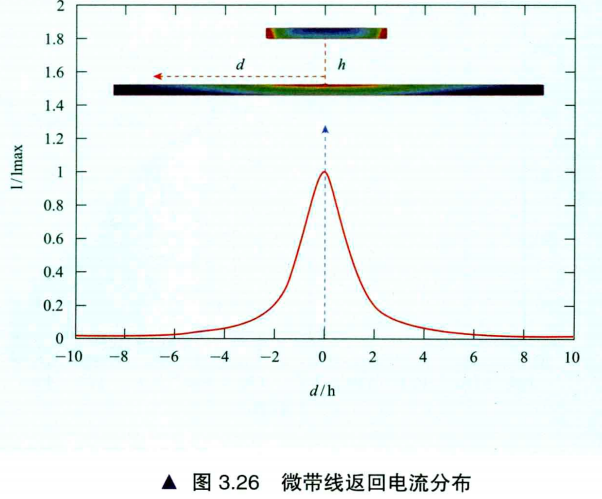

全書盡量避免繁瑣的數學推導，側重于用直觀的方式解釋物理概念。例如，在講解傳輸線返回電流的分布時，書中通過形象的圖示，讓讀者理解高頻條件下電流的路徑選擇機制，從而更好理解。

第1章 概述
明確信號完整性的定義，指出SI問題的根源在于阻抗變化、耦合及噪聲等因素，并澄清常見的設計誤區，強調仿真與實測結合的重要性。

第2章 數字信號頻譜與帶寬
從周期信號頻譜分析入手，推導方波和梯形波的頻譜特征，重點講解信號帶寬與上升時間的關系，闡明“0.35/Tr”和“0.5/Tr”兩個經驗公式的適用場合。

第3章 傳輸線

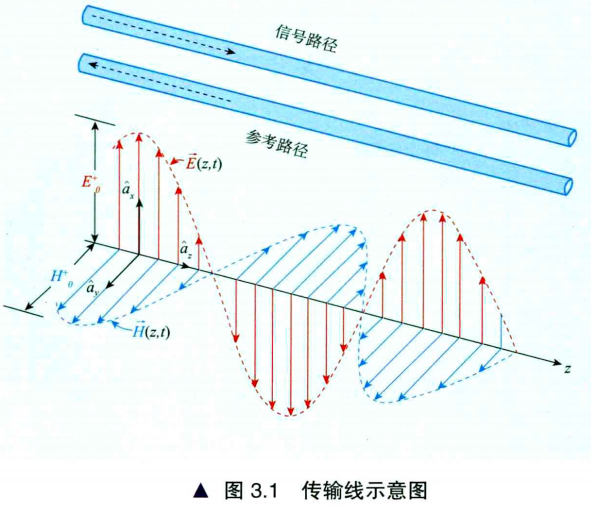

深入講解分布參數模型，解釋特性阻抗的物理意義，分析返回電流的分布規律，介紹耦合傳輸線的模態分析，并討論有損線下的趨膚效應和介質損耗。

第4章 信號的反射與端接

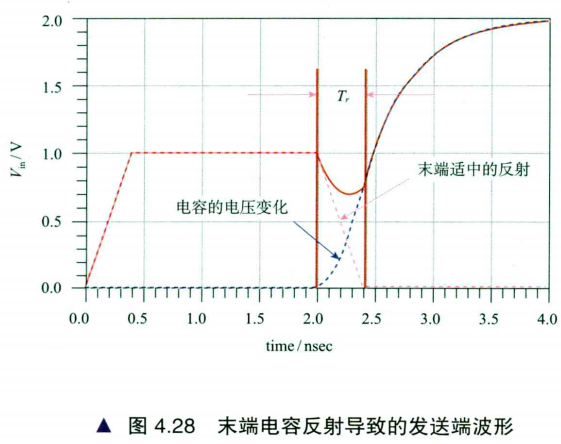

詳細分析反射的形成機制，介紹容性、感性負載對信號的影響，提出端接策略與拓撲選擇原則，并說明TDR的應用及阻抗測量中的注意事項。

第5章 串擾
闡釋容性串擾與感性串擾的產生機理，分析近端串擾和遠端串擾的飽和特性，提出減小串擾的常用方法，并討論蛇形走線對延時的影響。

第6章 S參數
從網絡分析基礎入手，明確S參數的定義和物理意義，講解S11與輸入阻抗的關系、S21與通道響應的聯系，并介紹多端口S參數及在串擾分析中的應用。

第7章 互連線中的阻抗不連續
分析分支結構、參考平面寬度變化、跨分割及過孔等常見結構對阻抗連續性的影響。

第8章 差分互連

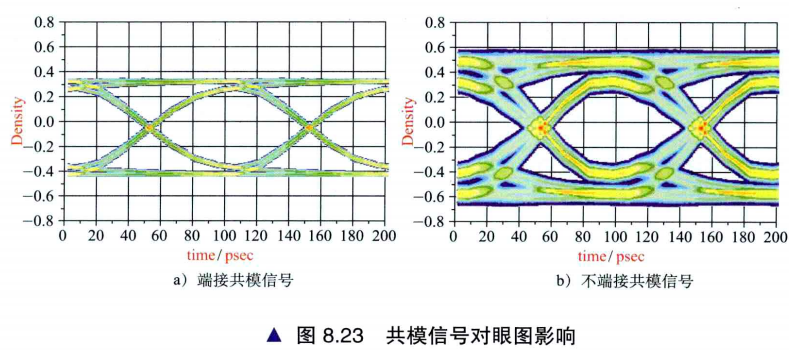

說明差分傳輸的抗噪聲原理，分析差分對的阻抗參數及端接方法，討論差分S參數的意義，并對“松耦合還是緊耦合”這一經典問題給出建議。

第9章 抖動
介紹抖動的描述方法和統計特性，分析抖動與誤碼率、眼圖之間的關系，講解抖動的分類及分離技術，并討論時鐘抖動與相位噪聲的關聯。

第10章 均衡
分析碼間干擾的產生原因，介紹均衡的基本原理，對比無源CTLE、有源CTLE、FFE等均衡技術的優缺點及適用場景。

第11章 電源完整性
闡述電源噪聲的來源及其對信號的影響，介紹目標阻抗設計方法，分析去耦電容的選型、配置、擺放及安裝原則，并討論直流壓降問題。

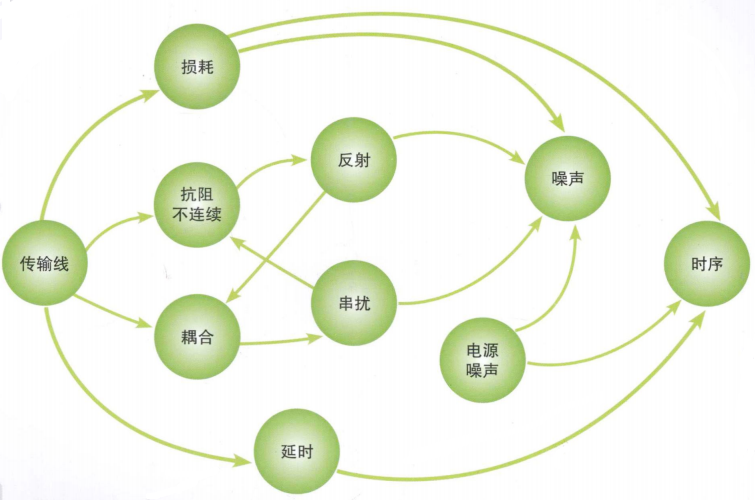

信號完整性問題的本質是多因素耦合作用的結果。阻抗不連續會引發反射，直接影響時序；串擾耦合會導致信號畸變和噪聲；傳輸延時差異可能造成時序違規；電源噪聲則會引入擾動和不確定性。此外，傳輸線損耗會劣化信號邊沿并降低噪聲容限。

這些因素之間還存在復雜的相互作用：串擾會在阻抗不連續點反射，反射信號又會產生新的串擾，電源噪聲為整個系統提供額外激勵，而傳輸損耗會放大所有噪聲的影響。

因此，解決信號完整性問題必須采用系統級分析方法，統籌考慮所有因素的協同效應，不可孤立處理單個問題。

如何下載《信號完整性揭秘》，更好的高速電路信號完整性計相關知識

關注公眾號：硬件筆記本，并在公眾號里發送對應的下載關鍵字獲取下載鏈接

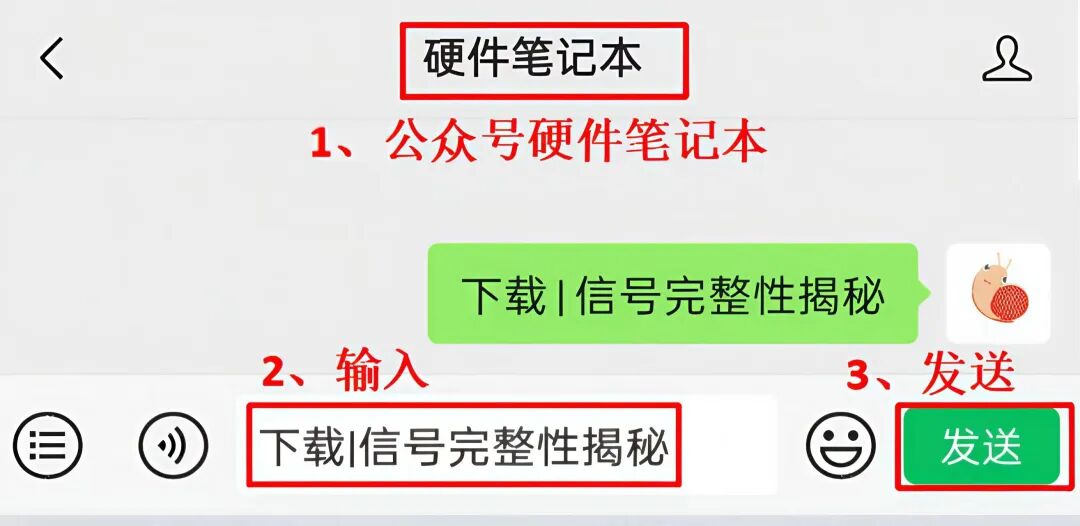

在公眾號里給王工發消息:

下載|信號完整性揭秘

建議復制粘貼過去，就不容易碼錯字喲！
