第一作者：Gabriel Badillo Crane
通訊作者：Reinhold H. Dauskardt
通訊單位：斯坦福大學
【研究背景】
在固態鋰離子電池（SSLBs）的開發方面已經做出了巨大的努力，與傳統的液體電解質鋰離子電池相比，有望在能量密度和安全性方面取得重大進展。在固態電解質的化學成分研究中，陶瓷石榴石型鋰鑭鋯氧化物（LLZO）因其高離子導電性、低電子導電性以及對鋰金屬的卓越穩定性而脫穎而出。然而，報道的立方相離子導電性通常是通過電化學測量對由致密粉末制成的毫米級顆粒進行測量得出的。將塊體顆粒的導電性與亞微米厚度電解質的面積比電阻進行直接比較是困難的，因?yàn)殡S著薄膜變薄，表面電解質界面、晶界等現象開始起主導作用。器件的性能，如電導率或極限電流密度，這些決定了最終的最大充電和放電速率。
在這種情況下，其他可能被廣泛忽視的LLZO相，如非晶相，在薄膜中可能表現出足夠的離子導電性。此外，制造LLZO薄膜的主要挑戰是，主要技術涉及漫長的溶膠-凝膠、流延或真空濺射方法。這些方法在小型電池原型上取得了成功，但反復的數小時固化和高溫退火（>600°C）步驟導致生產成本高昂，并限制了其在可擴展的在線加工中的應用。因此，固態電解質的制造成本可行性面臨著悲觀的市場前景。顯然，需要一種快速、高度可擴展且廉價的LLZO電解質薄膜加工方法。
【工作介紹】
在此，美國斯坦福大學Reinhold H. Dauskardt教授等人報道了一種大氣壓吹弧氮等離子體射流工藝，能夠從溶膠-凝膠前驅體快速形成亞微米厚、致密的非晶態LLZO（a-LLZO）薄膜。薄膜的處理時間不到2分鐘，比之前報道的速度快了一個數量級。本文展示了在350℃下處理的500納米厚的a-LLZO薄膜，在30℃時離子電導率為2×10-6 S/cm，在100℃時離子電導率為2×10-3 S/cm，100℃時的電導率為19 S，這是迄今為止任何LLZO相中最高的電導率。這些薄膜展現出出色的平滑表面形態，并且缺陷率低，這推動了大氣等離子體處理作為一種可擴展的固態電解質加工方法的發展。
相關研究成果以“Rapid scalable plasma processing of thin-film Li-La-Zr-O solid-state electrolytes”為題發表在Matter上。
【內容表述】
作者展示了一種快速、高效且可擴展的生產a-LLZO薄膜的方法，與典型的溶膠-凝膠合成相比，這種方法顯著降低了溫度和時間，使用大氣壓吹弧氮等離子體射流利用比傳統熱固化更多的能量源。該過程的示意圖如圖1所示，本文等離子體加工在控制濕度的干燥空氣中進行，消除了對低通量真空沉積的需求。通過在低濕度的加工環境中抑制動力學上有利的水基分解途徑，抑制了有害的碳酸鋰的形成。

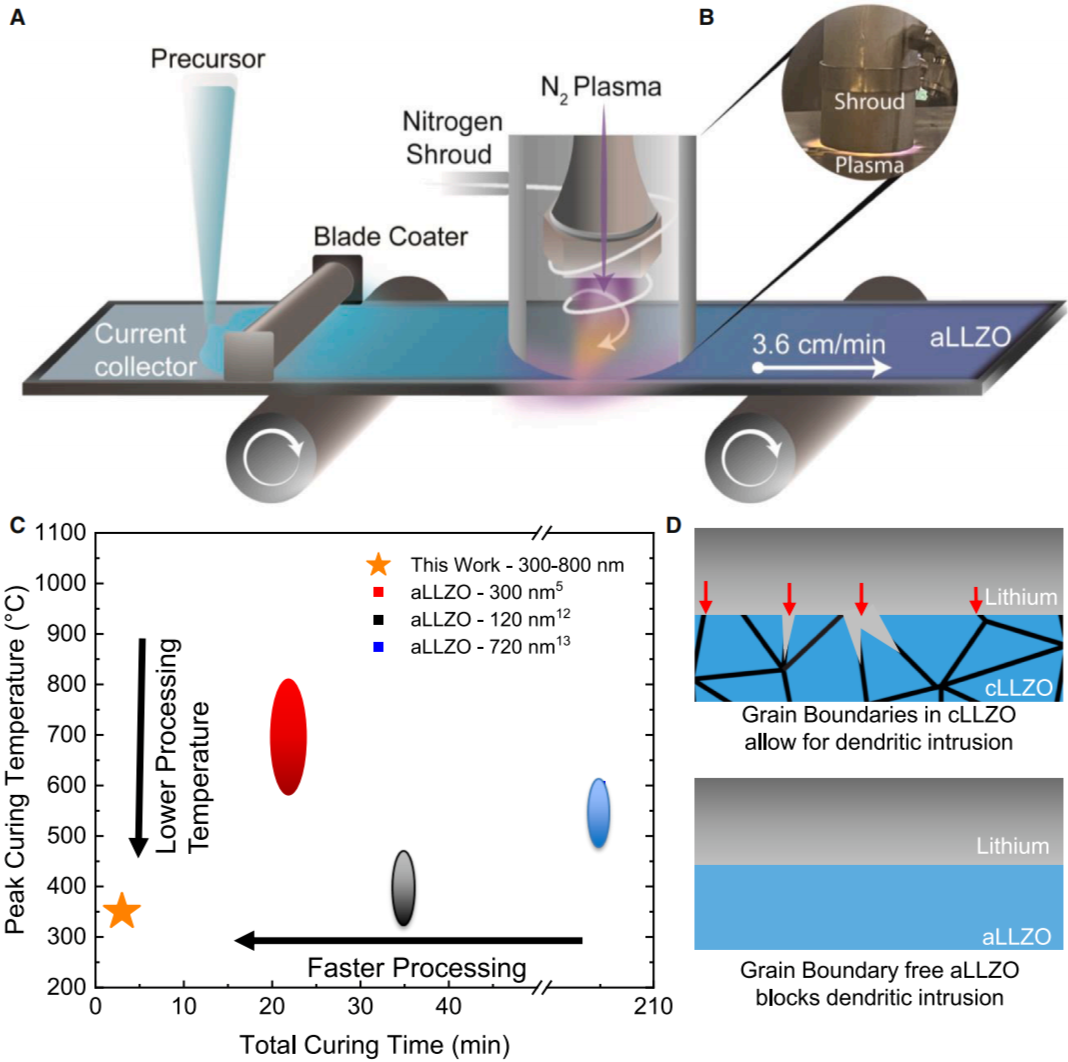

圖1. LLZO非晶態加工工藝示意圖。
1. 致密a-LLZO薄膜的形貌表征
表面形態的原子力顯微鏡（AFM）分析顯示，薄膜具有低缺陷率，其均方根（RMS）粗糙度為6.1納米，這一數據是通過對多個薄膜的5×5微米分析區域進行測量得到，并且?guī)缀鯖](méi)有AFM掃描偽影（圖2A）。這一粗糙度優于其他固態薄膜（例如超平滑的鋰鋁鍺磷酸鹽（LAGP））通過納米拋光所達到的粗糙度，并且等同于高度機械拋光的LLZO顆粒的均方根粗糙度。在固態電解質中，較低的粗糙度通常表明鋰沉積均勻且穩定，并且界面電阻較小。薄膜的粗糙度是直接從合成過程中獲得的，避免了可能會引入次表面損傷并降低循環性能的后處理步驟。從頂部和橫截面的掃描電子顯微鏡（SEM）分析均揭示了一種約500納米厚的保形薄膜，該薄膜具有高密度，并且沒有可見的可能導致鋰金屬電池短路的針孔。

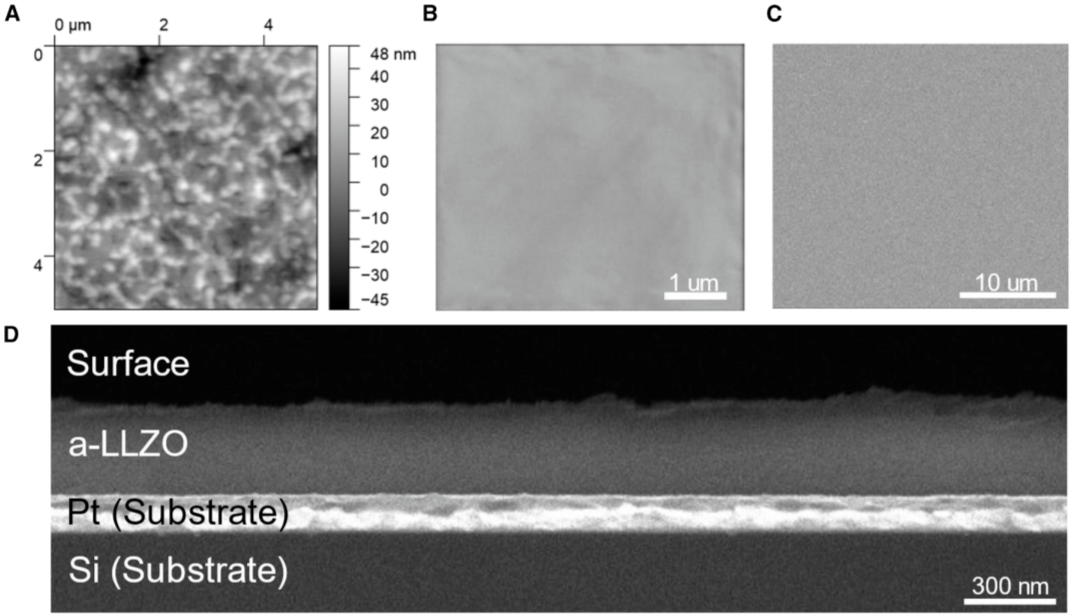

圖2. LLZO薄膜形貌研究。
2. 等離子體固化對a-LLZO化學和原子結構的影響
等離子體固化工藝生產的a-LLZO薄膜經歷加速固化和致密化過程，同時保持非晶態特性。通過XPS分析，薄膜顯示出與過量鋰（43%）的LLZO一致的化學計量比，且碳和氮含量極低，表明前驅體幾乎完全轉化。XANES數據表明，等離子體固化和燒結的a-LLZO在氧化態和原子結構上與商業立方LLZO有顯著差異。XRD表征顯示薄膜高度非晶態，無立方LLZO、四方LLZO或焦綠石型LZO雜質相。拉曼光譜分析顯示，薄膜中存在過氧化鋰和扭曲的Zr-La鍵合環境，這與非平衡快速固化過程有關。這些結果表明，等離子體固化工藝能夠高效生產高質量的a-LLZO薄膜，具有優異的化學和結構特性。

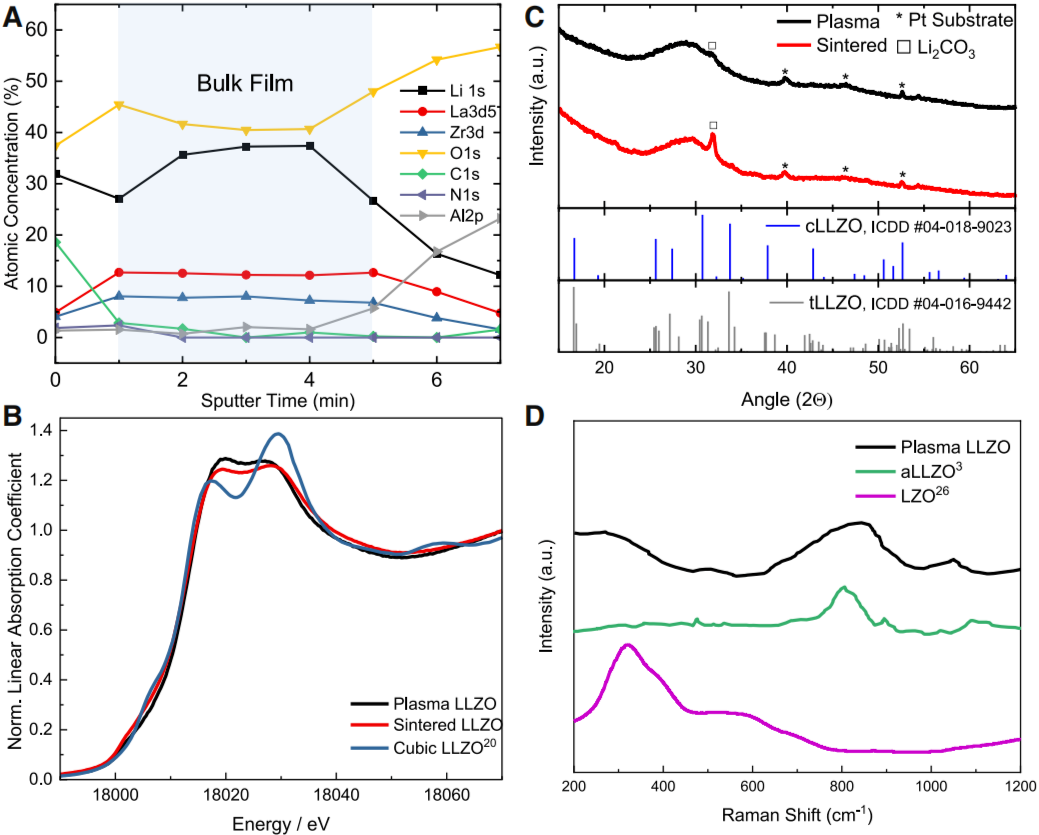

圖3. 等離子固化a-LLZO薄膜的化學和結晶分析。
3. a-LLZO結構的EXAFS分析
對等離子體固化和爐燒結的a-LLZO以及商業立方LLZO進行了擴展X射線吸收精細結構（EXAFS）分析。結果表明，a-LLZO在非晶態結構中具有空間扭曲的ZrO6八面體，Zr-O鍵長比立方LLZO更長，表明結構扭曲增加，這與鋰離子躍遷距離和遷移熵的增加相關，從而提高了預指數導電因子。第二殼層分析顯示，a-LLZO中Zr-Zr相互作用富集度高于Zr-La，且Zr-Zr鍵長在兩種a-LLZO樣品中均顯著存在，而立方LLZO中僅存在Zr-La鍵。等離子體a-LLZO顯示出更有序的Zr-Zr相互作用，而爐燒結a-LLZO則表現出更高的Zr和La的均方相對位移，表明結構扭曲更嚴重。這表明等離子體加工通過快速非平衡路徑抑制了次級相的形成，而爐燒結則促進了這些相的生成。結合XRD結果，等離子體生產的LLZO在分子和薄膜長度尺度上均展現出非晶態、玻璃態鍵合特性。

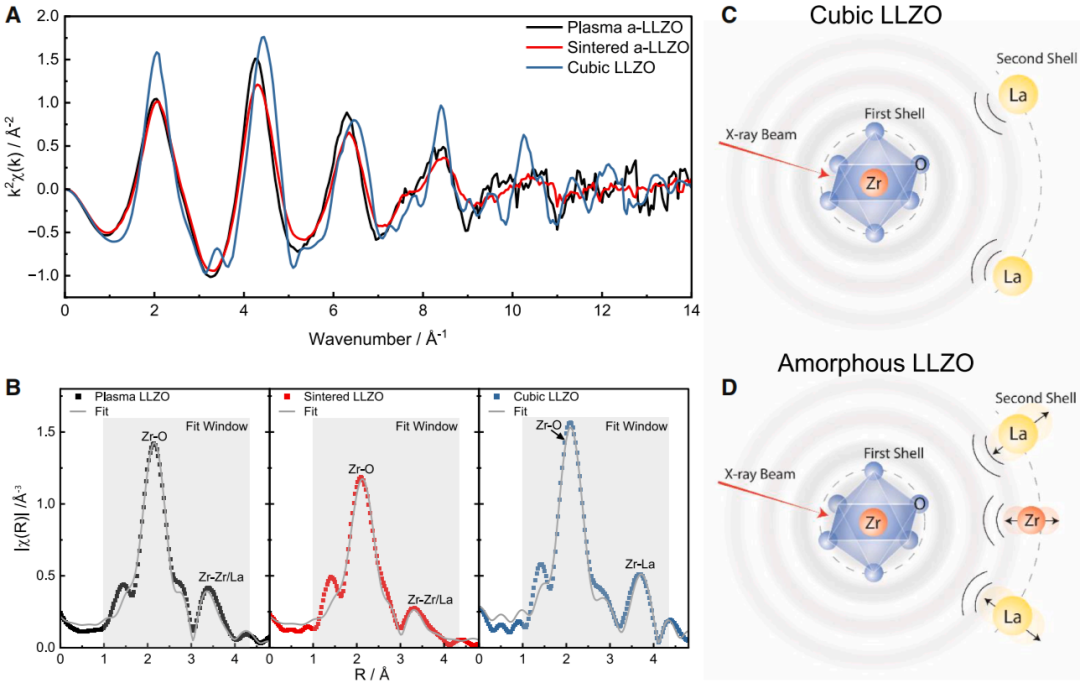

圖4. LLZO非晶態和立方體的EXAFS。
4. 離子導電性、電導率和電子導電性
等離子體固化a-LLZO薄膜的離子和電子導電性通過Pt/a-LLZO/Pt對稱電池進行評估。電化學阻抗譜（EIS）數據顯示，薄膜在30℃時離子導電性為2×10-6 S/cm，到100℃時增加到1×10-2 S/cm，顯示出與文獻中其他非晶態薄膜相當或更高的導電性。雖然其導電性比立方LLZO低1-2個數量級，但在100℃時，等離子體固化的a-LLZO的離子導電性接近薄膜立方LLZO和塊體立方LLZO的水平。這一結果表明，等離子體固化工藝能夠有效提高a-LLZO薄膜的離子導電性，且未摻雜的a-LLZO薄膜表現出接近薄膜立方相的導電性。此外，摻雜可能進一步提高離子導電性，為未來的改進提供了機會。

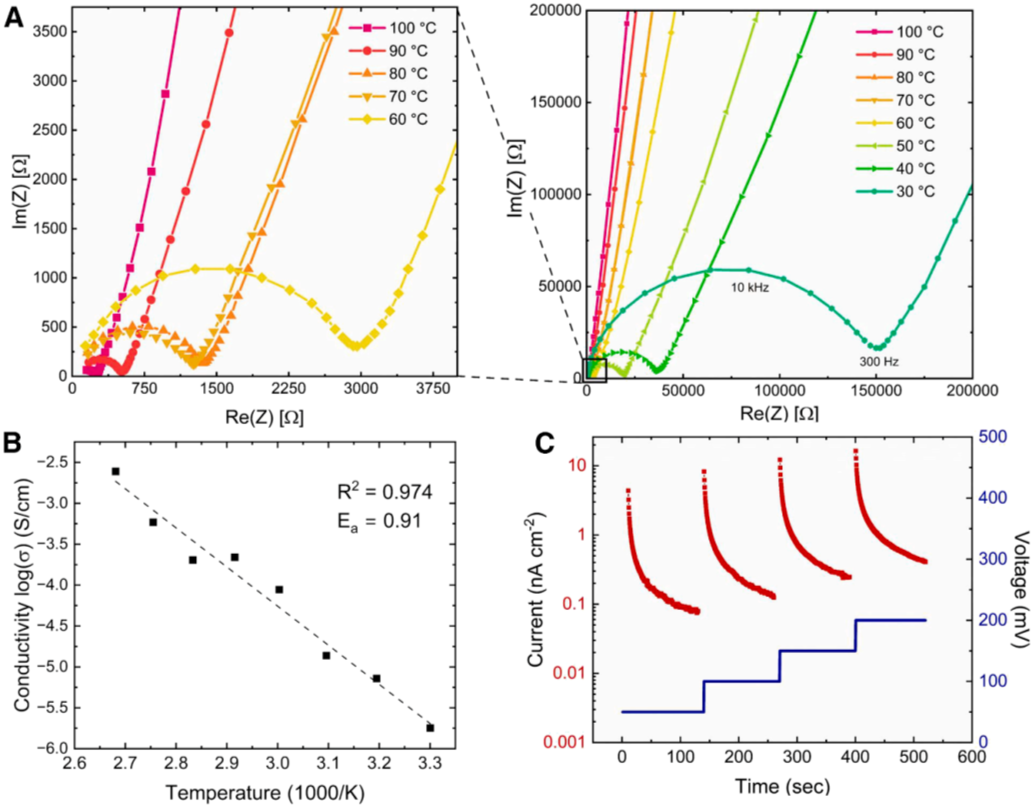

圖5. 平面Pt/a-LLZO/Pt薄膜的離子和電子電導率。

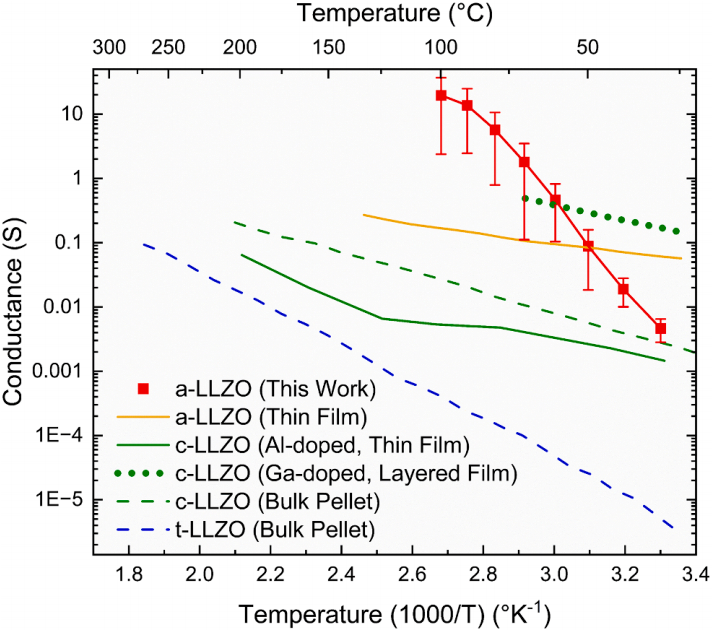

圖6. LLZO相溫度依賴性電導率的比較。
【全文總結】
綜上所述，本文展示了一種利用快速吹弧氮等離子體的全非晶態原位溶膠-凝膠法合成LLZO。與以往文獻相比，吹弧氮等離子體所實現的非平衡加工使能夠在更低的溫度下以數量級提升的速度進行操作。通過AFM和SEM驗證，所呈現的薄膜具有低缺陷率和均方根（RMS）粗糙度。進一步利用XANES、EXAFS和XRD對等離子體生成的LLZO薄膜的非晶特性進行了深入分析。在此展示的a-LLZO薄膜的離子導電性、電子導電性和電導率與迄今為止文獻中展示的最佳水平相當。初步成本評估表明，與其它固態制造方法相比，成本有顯著改善，并且正在進行全面的技術經濟分析以及全電池循環測試。
【文獻信息】
Gabriel Badillo Crane, Thomas W. Colburn, Sarah E. Holmes, Justus Just, Yi Cui, Reinhold H. Dauskardt*, Rapid scalable plasma processing of thin-film Li-La-Zr-O solid-state electrolytes, Matter, https://doi.org/10.1016/j.matt.2025.102468
