摘要
在智能網聯汽車飛速發展的今天,車載以太網已成為連接 ADAS、動力域、座艙域等核心 ECU 的關鍵載體。SOME/IP 作為車載以太網的核心應用層協議,完美適配了 ECU 間服務調用、事件訂閱等功能需求,但它本身缺乏安全防護機制,數據在傳輸過程中面臨竊聽、篡改、中間人攻擊等嚴峻風險。而 TLS(Transport Layer Security)作為成熟的傳輸層安全協議,憑借加密、身份認證、完整性校驗三大核心能力,恰好能彌補這一短板。本文將從協議架構、核心前提、通信流程、關鍵技術到工程落地,全面拆解 SOME/IP 與 TLS 的結合實踐。

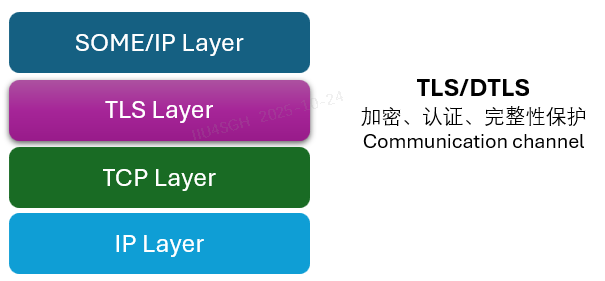

協議棧架構:
分層協作的安全通信模型
SOME/IP over TLS 的本質是 "應用層協議 + 傳輸層安全層" 的分層組合,各層級各司其職,既保證了車載服務的靈活交互,又實現了數據傳輸?shù)陌踩煽俊F鋮f(xié)議棧自上而下的職責劃分如下:

協議層級 | 核心作用 | 關鍵特性 |
SOME/IP 層 | 車載應用層協議,定義服務調用、事件訂閱、字段訪問的消息格式(如Message ID、Request ID) | 靈活適配車載服務需求,支持TCP/UDP 傳輸,可跨 ECU 實現標準化服務交互 |
TLS 層 | 傳輸層安全防護,提供加密(Confidentiality)、認證(Authentication)、完整性(Integrity) | 基于對稱加密保護數據內容,通過X.509 證書驗證身份,防止數據篡改與中間人攻擊 |
TCP 層 | 傳輸層可靠保障,負責消息的有序傳輸、重傳、分片重組 | 面向連接,解決SOME/IP 數據傳輸?shù)?“不丟失、不重復、按序到達” 問題 |
IP 層 | 網絡層基礎,負責ECU間的路由與尋址 | 車載場景中通?;?/span>IPv4,適配車載以太網的網段規劃(如 192.168.xx.xx) |
這里需要特別注意:TLS 僅支持面向連接的傳輸協議,因此 SOME/IP over TLS 必須基于 TCP 實現;若需保護 UDP 傳輸?shù)?SOME/IP-SD(服務發現),則需改用 DTLS(Datagram TLS),即 TLS 的 UDP 適配版本。
核心前提:
搭建證書、密鑰與驗簽信任體系
在 SOME/IP 與 TLS 結合前,必須先建立一套完整的 "信任基礎"—— 證書、密鑰與驗簽機制,這是 TLS 身份認證與加密的核心,也是防止偽裝攻擊的關鍵。
2.1 背景知識補充
小明和小紅想在網上聊天,他們希望用加密的方式保證信息不被別人偷看。于是他們決定使用“公鑰加密” ——每個人都有兩把鑰匙:
一把是公開的(公鑰),誰都可以拿去給小紅發消息。
一把是私有的(私鑰),只有自己知道,用來解密別人發來的消息。
問題來了:
小明在網上找到了一個聲稱是“小紅的公鑰”的東西(叫它 K1),但他怎么確定這個 K1 真的是小紅的?會不會是壞人“中間人” 冒充小紅,把自己的公鑰 k1 假裝成小紅的?
這就像是你收到一封寫著“銀行官方客服”的郵件,但你怎么知道它真是銀行發的,而不是騙子偽造的?
解決方案:數字簽名 + CA(證書頒發機構)
這時候,我們需要一個大家都信任的“公證處”,叫做 CA(Certificate Authority,證書頒發機構),比如像“公安部”或“公證處”這樣的權威機構。

第一步:小紅去“辦證”
1. 小紅生成了自己的公鑰 K1 和私鑰。
2. 她帶著自己的身份證明(身份證、手機號等)和公鑰K1,去找(certificate authority,CA)公證處 辦理“數字證書”。
3.CA 會認真核實CSR: “你真的是小紅嗎?” 驗證通過后,CA 就給她簽發一張“電子身份證”——這就是 數字證書。

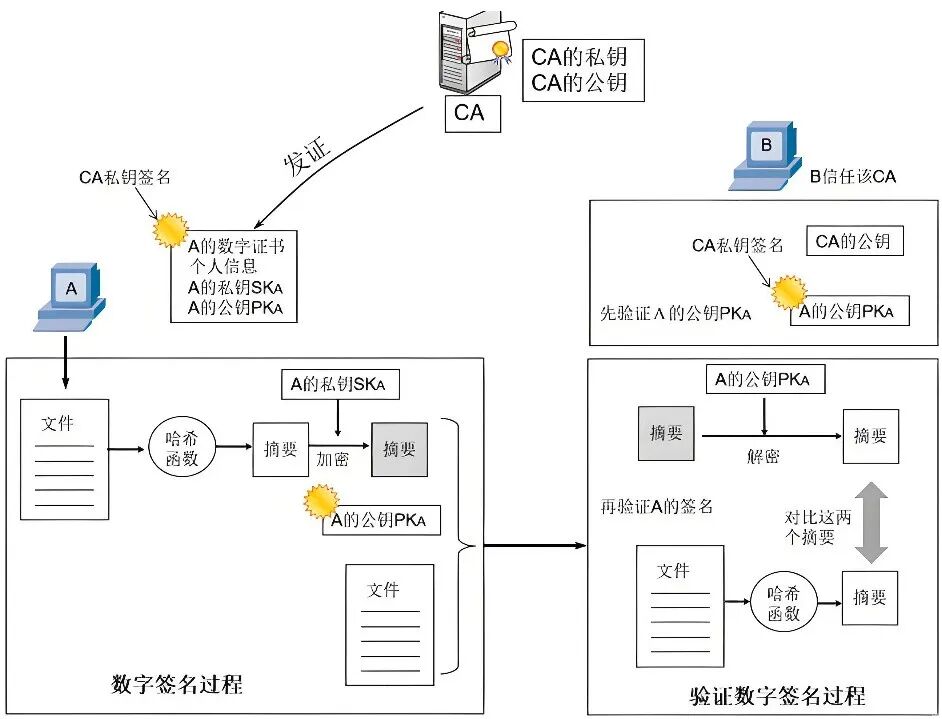

第二步:CA 怎么“蓋章”?——數字簽名
這張“電子身份證”里包含:
小紅的名字
小紅的公鑰 K1
有效期
……
然后,CA 用自己最機密的“公章”——也就是 CA 的私鑰,對這份信息做一個“數字簽名”。
這個簽名是怎么做的呢?
先把這個證書的內容用一種特殊的“壓縮算法”(哈希函數)變成一串很短的“指紋”(比如 abc123)。
然后 CA 用自己的私鑰把這個“指紋”加密,得到一個“加密指紋”,這就是 數字簽名。
這就像公證處在文件上蓋了一個只有他們能蓋、別人無法模仿的“防偽章”。
第三步:小明如何驗證?
當小明拿到小紅的數字證書時,他要做三件事來確認這真的是小紅的公鑰:
1. 用 CA 的公鑰解開“數字簽名”
→ 得到一個“指紋 A”(這是 CA 當初算出來的原始指紋)
2. 自己用同樣的“壓縮算法”計算證書內容的指紋
→ 得到另一個“指紋 B”
3. 對比兩個指紋:A == B 嗎?
如果一樣 → 說明證書沒被篡改,確實是 CA 簽發的!
如果不一樣 → 肯定有人動過手腳,可能是假證書!
一旦驗證成功,小明就可以放心地說:“哦,這個公鑰 K1 果然是小紅的,不是中間人偽造的?!?/span>
打個比方:買名牌包
想象你在網上買一個名牌包:
賣家說:“這是我從品牌官網買的正品?!?/span>
你不信,怎么辦?
這時,如果這個包附帶一張 品牌官方的防偽證書,并且你可以:
1. 掃描二維碼查真?zhèn)危ㄏ喈?dāng)于用 CA 的公鑰驗證簽名)
2. 發現信息匹配 → 你才相信這是真的。
如果沒有這個權威認證,你就可能買到高仿品。
2.2 密鑰:加密通信的 "數字鑰匙"
密鑰分為私鑰和公鑰,二者通過非對稱加密算法(如 RSA、ECC)生成,構成 "一對多" 的關聯關系,其核心信息如下:
密鑰類型 | 存儲方式 | 核心用途 | 安全要求 |
私鑰 | ECU 硬件安全模塊(HSM/HSE/TPM) | 簽名(驗證身份)、解密(解密公鑰加密的數據) | 絕對保密,禁止導出或明文存儲,需通過硬件固化防止竊取 |
公鑰 | 嵌入X.509 證書中公開分發 | 驗簽(驗證私鑰簽名的有效性)、加密(加密給私鑰持有者的數據) | 可公開傳輸,無需保密,但需與私鑰嚴格匹配 |
核心邏輯很簡單:用公鑰加密的數據,僅能通過對應的私鑰解密;用私鑰簽名的數據,僅能通過對應的公鑰驗證 —— 這是 TLS 身份認證與密鑰交換的基礎。
2.3 證書:ECU 的 "數字身份證"
證書通常為 X.509 格式,是綁定 "公鑰" 與 "ECU 身份信息" 的結構化文件,由 CA(證書頒發機構)簽名背書,確保公鑰歸屬的真實性。其核心內容與車載場景特殊要求如下:
證書字段 | 示例值 | 類比“護照” 的作用 | 車載場景特殊要求 |
主體(Subject) | CN=publisher-20(ECU 邏輯名稱) | 護照上的“姓名”,標識 ECU 身份 | 需與ECU 的物理 ID 或功能域綁定(如動力域 ECU 的 Subject 需包含 “OU=PowerDomain”) |
公鑰 | RSA 2048 位公鑰 / ECC P-256 公鑰 | 護照上的“照片”,與 ECU 私鑰唯一匹配 | 優先選擇ECC(橢圓曲線加密),密鑰短、性能高,適配 ECU 資源受限場景 |
頒發者(Issuer) | CN=MyCarPKI-Root-CA(車載根 CA) | 護照上的“簽發國家”,標識信任源 | 需基于車載私有CA 體系(如 OEM 自建根 CA),避免依賴公網 CA |
有效期 | 2024-01-01 至 2025-01-01 | 護照的“有效期”,控制信任周期 | 考慮車載ECU 無實時時鐘,允許±7天容差窗口,避免時鐘偏差導致證書失效 |
CA 數字簽名 | 用CA 私鑰對證書內容的 SHA-256 簽名 | 護照上的“鋼印”,證明證書未被篡改 | 禁用SHA-1等弱哈希算法,優先使用 SHA-256/SHA-384 |
2.4 驗簽:驗證身份的 "防偽手段"
驗簽(Signature Verification)是 TLS 握手階段確認對方身份的核心步驟,其流程可類比 "驗證護照鋼印":
1. 簽名生成:通信方(如服務端 ECU)用自身私鑰,對 "TLS 握手消息摘要"(如 ClientHello/ServerHello 的哈希值)進行加密,生成 "數字簽名";
2. 驗簽過程:接收方(如客戶端 ECU)用對方證書中的公鑰,解密 "數字簽名" 得到 "消息摘要",同時本地計算握手消息的摘要;
3. 結果判斷:若兩個摘要一致,證明對方確實持有證書對應的私鑰(身份真實),且握手消息未被篡改;若不一致,則判定為非法連接,立即斷開。
車載場景中,驗簽需離線完成(ECU 無公網訪問能力),因此需預置根 CA 證書到 ECU 安全存儲區,并通過 OTA 定期更新 CRL(證書吊銷列表),處理證書過期或泄露的情況。
通信全流程:
從連接建立到安全關閉
SOME/IP over TLS 的通信流程可分為 "TCP 連接建立→TLS 握手→SOME/IP 數據傳輸→連接關閉" 四個階段,每個階段均需適配車載場景的實時性與安全性要求。
階段 1:TCP 三次握手 —— 建立可靠傳輸基礎
TLS 依賴 TCP 的面向連接特性,因此需先完成 TCP 三次握手:
1. 客戶端 ECU 發送 SYN(同步序列編號),請求建立連接;
2. 服務端 ECU 回復 SYN/ACK(確認同步 + 自身序列編號),同意連接;
3. 客戶端 ECU 發送 ACK(確認服務端序列),TCP 連接正式建立。
車載失敗處理:
若握手超時(如 ECU 休眠、網絡斷線),客戶端采用 "指數退避重試":首次間隔 100ms,后續翻倍(200ms→400ms→800ms),最大重試 5 次;
重試失敗后,切換到備份服務端 ECU(如主 VCU 故障時切換到備用 VCU),確保服務連續性。
階段 2:TLS 握手 —— 構建安全加密通道
TLS 握手是安全通信的核心,目標是 "驗證身份 + 協商會話密鑰"。

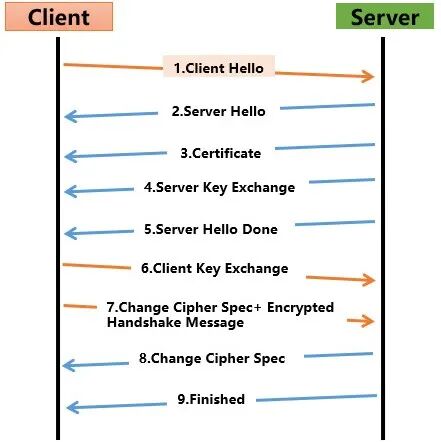

以 TLS 1.2 為例,握手流程如下:

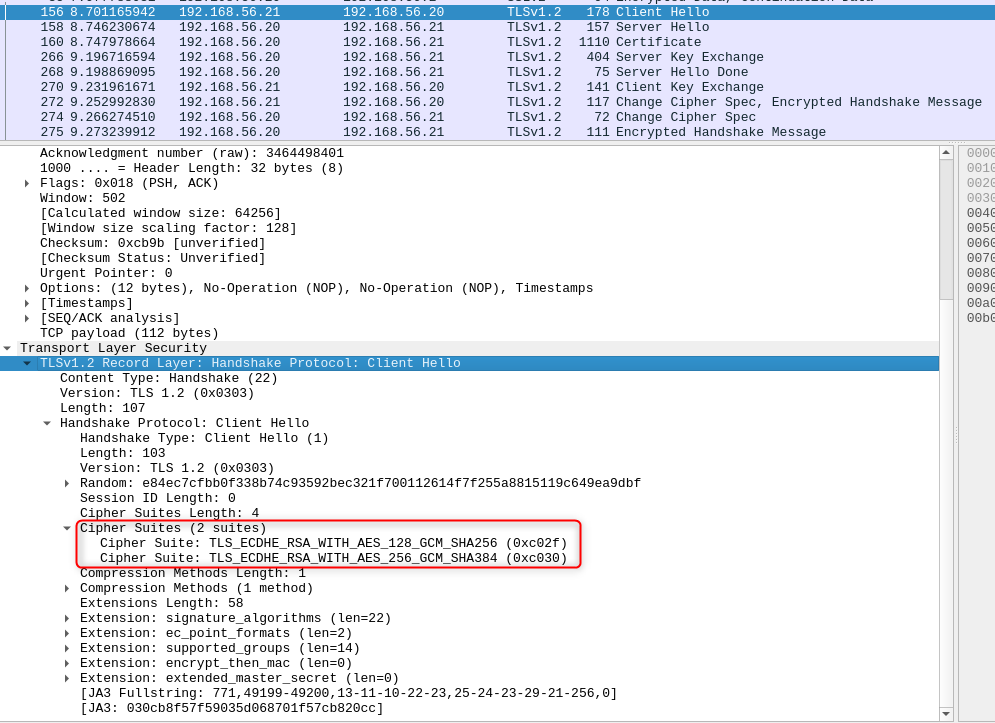

Step1:客戶端發起請求(Client Hello):發送支持的 TLS 版本、加密套件列表、客戶端隨機數(Client Random)及 Session ID 等明文信息;

TLS 客戶端在 "Client Hello" 握手消息中聲明支持的加密套件(Cipher Suites),具體包含以下兩個:
1. TLS_ECDHE_RSA_WITH_AES_128_GCM_SHAKE256
含義:使用 ECDHE 密鑰交換 + RSA 簽名認證 + AES-128-GCM 加密 + SHAKE256 哈希算法。
1. 安全地交換密鑰: 客戶端和服務器使用ECDHE(基于橢圓曲線)算法,通過交換臨時公鑰,協商出一個只有它們雙方知道的共享秘密。這個過程提供了前向保密性。
2. 驗證服務器身份: 服務器使用其RSA證書向客戶端證明自己的身份,確??蛻舳藳]有連接到假冒的服務器。
3. 加密通信內容:雙方使用上面協商出的共享秘密,通過AES-128-GCM算法對傳輸?shù)膶嶋H數據進行加密和解密。該算法同時確保了數據的機密性和完整性。
4. 派生所需密鑰: 在整個過程中,使用SHAKE256哈希函數來從主密鑰安全地派生出各種所需的加密密鑰材料。
客戶端通過此字段告知服務器:“我支持以下兩種加密方式,請選擇一個進行后續通信?!?/span>
服務器將從這些選項中選擇一個雙方都支持且優先級最高的套件(基于服務器配置),并返回 Server Hello 確認。

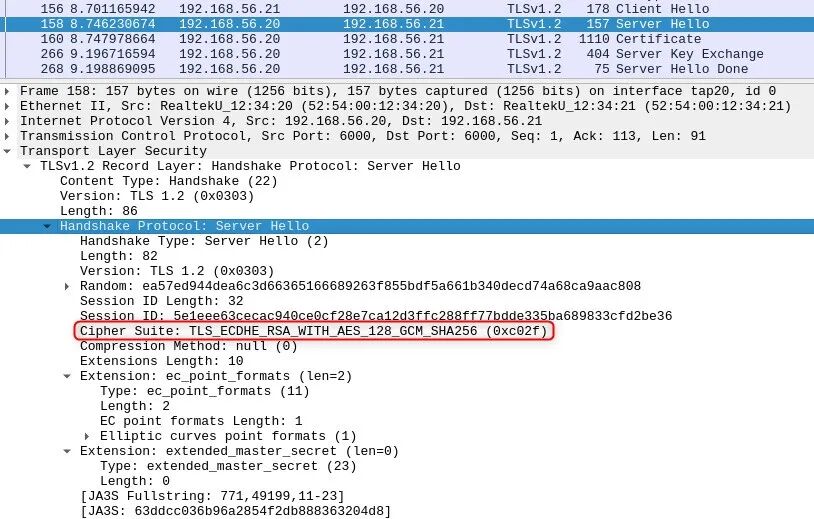

Step2:服務端回應(Server Hello):從客戶端選項中選擇 TLS 版本和加密套件,生成服務端隨機數(Server Random),明文返回給客戶端。

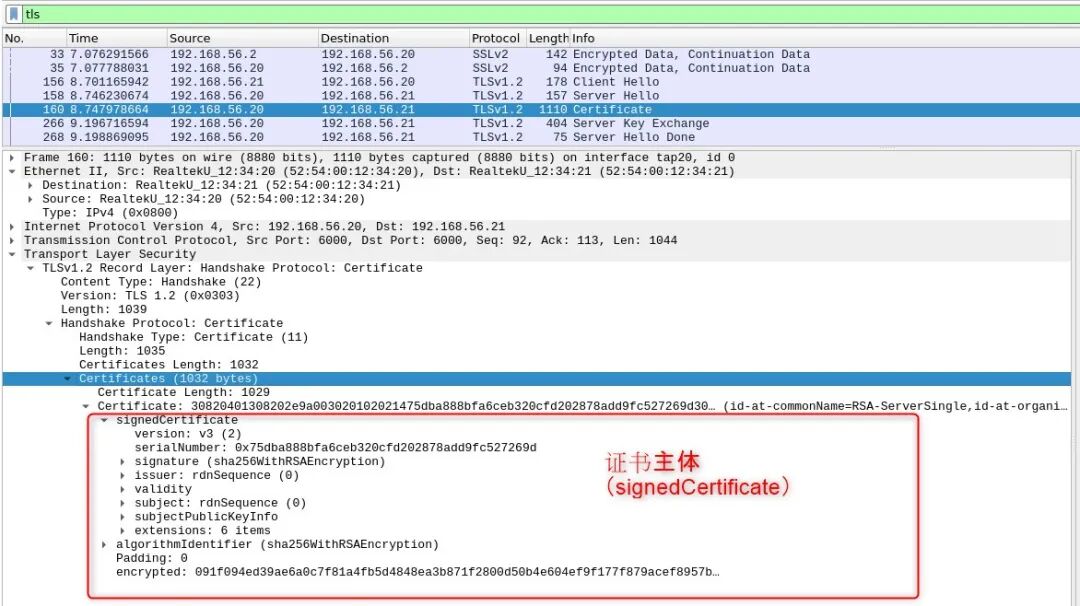

Step3:服務端發送證書(Certificate):向客戶端發送數字證書,包含服務端公鑰及身份信息;

為什么需要證書?
服務端證書的核心功能:
1. 身份認證
客戶端通過驗證證書是否由可信 CA 簽發,確認服務器真實身份。
防止中間人攻擊(MITM)——攻擊者無法偽造合法證書。
2. 公鑰分發
證書中包含服務器的 公鑰,用于后續加密通信。
客戶端使用此公鑰加密預主密鑰(pre-master secret),只有服務器能用私鑰解密。
3. 信任鏈驗證
客戶端檢查證書鏈(從服務器證書 → 中間 CA → 根 CA)是否完整且受信任。
若根 CA 在系統信任庫中,則認為該證書可信。

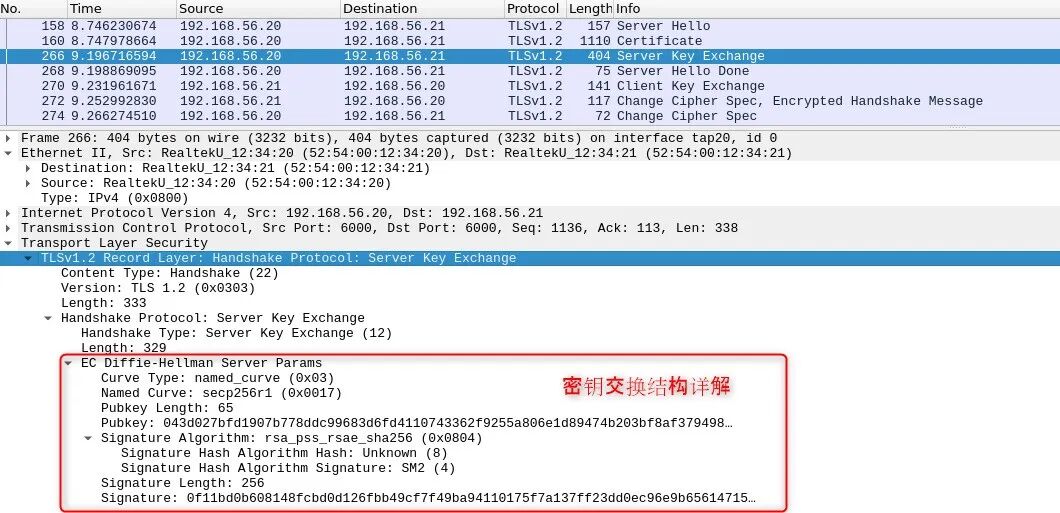

Step4:TLS 握手過程中的 “Server Key Exchange” 階段,用于在 ECDHE 密鑰交換中提供臨時公鑰參數,以實現前向安全性(Forward Secrecy)。

"Server Key Exchange 是 ECDHE 握手中實現前向安全的核心環節,它讓雙方在不暴露長期密鑰的前提下協商出唯一的會話密鑰。"
通過分析該消息,可以看到:
服務器使用 secp256r1 橢圓曲線生成臨時公鑰;
使用 RSA-PSS-SHA256 對參數進行簽名,保證消息真實可信;
客戶端將利用此公鑰計算共享密鑰,并驗證簽名合法性。
為什么需要 Server Key Exchange?
在 ECDHE 密鑰交換中的核心功能:
1.實現前向安全性(Forward Secrecy)
服務器生成一個臨時的 ECDH 公鑰(Pubkey),僅用于本次握手。
即使長期私鑰泄露,也無法解密過去通信。
2.防止中間人攻擊(MITM)
服務器使用自己的私鑰對 Server Key Exchange 消息簽名。
客戶端驗證簽名是否有效,確認該消息確實來自合法服務器。
3.完成密鑰協商
客戶端收到 Pubkey 后,結合自己生成的臨時私鑰,計算出共享密鑰。
雙方最終通過 pre-master secret 生成主會話密鑰。
注意:只有當服務器證書未包含足夠的密鑰交換信息時(如 ECDHE),才需要發送此消息。

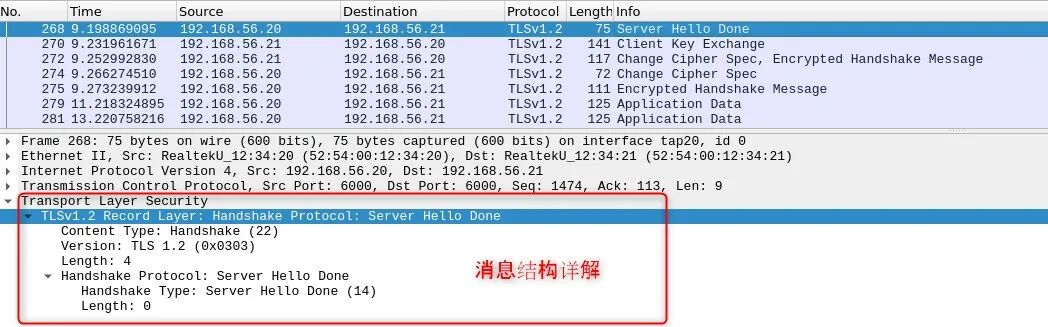

Step5:服務端通知完成(Server Hello Done):告知客戶端握手信息發送完畢;表示:
服務器已經完成了所有必要的協商(如加密套件、證書、密鑰參數等);

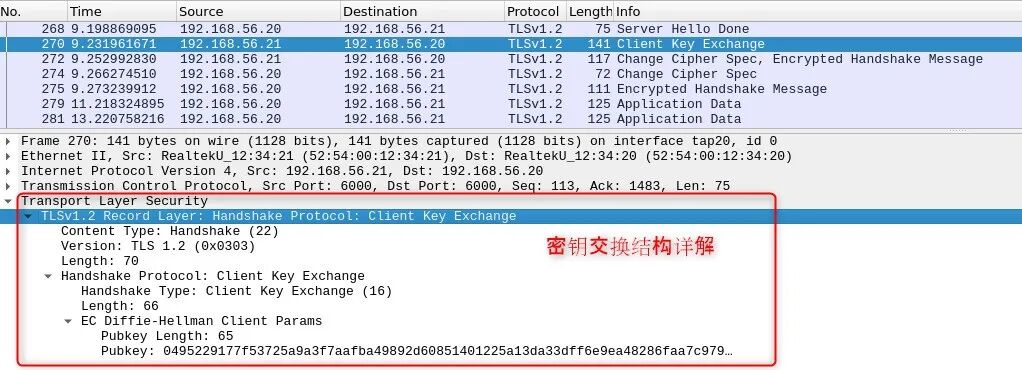

Step6:客戶端密鑰交換(Client Key Exchange):客戶端生成 Pre-Master Secret 或發送 ECDHE 公鑰,用于后續密鑰協商;

為什么需要 Client Key Exchange?
在 ECDHE 密鑰交換中的核心功能:
1.實現前向安全性(Forward Secrecy)
客戶端生成一個臨時的 ECDH 公鑰(Pubkey),僅用于本次握手。
即使長期私鑰泄露,也無法解密過去通信。
2.完成密鑰協商
服務器收到此公鑰后,結合自己之前發送的 Server Key Exchange 中的公鑰,計算出共享密鑰。
雙方最終通過 pre-master secret 生成主會話密鑰。
3.對稱加密準備
共享密鑰將用于后續的 AES 加密通信,確保數據機密性。
"Client Key Exchange 是 TLS 握手中客戶端的 ‘密鑰貢獻’,它讓雙方在不暴露長期密鑰的前提下協商出唯一的會話密鑰。"

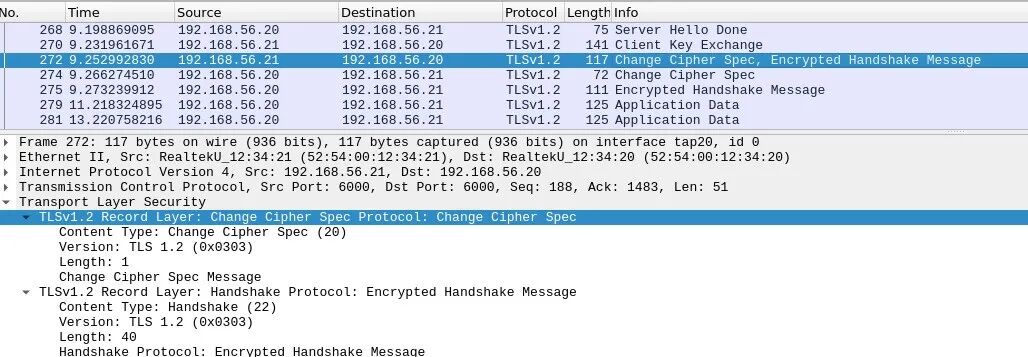

Step7:客戶端發送的 TLS Change Cipher Spec 消息 和 Encrypted Handshake Message,標志著客戶端已準備好使用協商好的加密算法和密鑰進行后續通信。

注意:Change Cipher Spec 是一個獨立的協議層(不是握手協議),因此它與后續的 Encrypted Handshake Message 分別封裝在兩個記錄中。

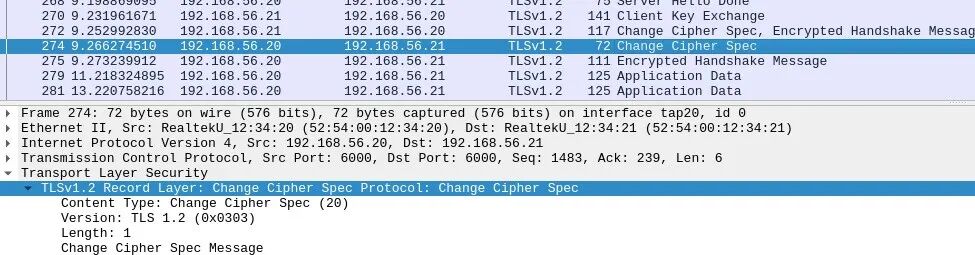

Step8:服務端切換到加密模式(Change Cipher Spec):同理告知客戶端將啟用加密。它是服務器正式啟用加密的標志,之后的所有通信都將被加密。

為什么需要 Change Cipher Spec?
核心功能:
1. 切換加密狀態
在此之前,所有握手消息都是明文傳輸(僅通過證書驗證身份)。
發送 Change Cipher Spec 后,服務器將使用之前協商的對稱密鑰(如 AES-128-GCM)對后續數據進行加密。
2. 準備接收加密數據
服務器收到此消息后,會切換到加密模式,并等待客戶端發送加密的 Finished 消息。
3. 防止中間人篡改
由于后續的 Encrypted Handshake Message 是加密且簽名的,攻擊者無法偽造或修改。
客戶端收到后會解密并驗證其內容是否正確。

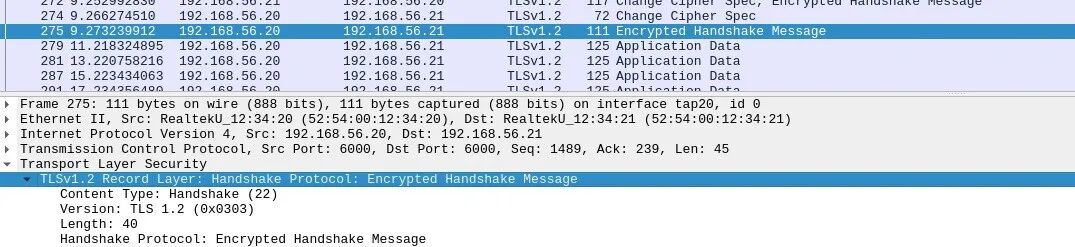

Step9:服務器發送的 TLS Encrypted Handshake Message(Finished)

通過分析該消息,我們可以看到:
服務器發送了加密的 Finished 消息;
用于驗證握手過程的完整性和一致性;
是進入應用數據傳輸前的最后一道安全門。
注意:Wireshark 中顯示為 Encrypted Handshake Message,但其內部實際是 Finished 消息,只是未解密展示。
為什么需要 Encrypted Handshake Message?
核心功能:
1. 驗證握手完整性
服務器使用協商好的會話密鑰對整個握手過程的哈希摘要進行加密。
客戶端收到后會解密并驗證該摘要是否與自己計算的一致。
2. 防止中間人篡改
由于 Finished 消息是加密且簽名的,攻擊者無法偽造或修改。
如果內容被篡改,校驗失敗會導致連接中斷。
3. 確認雙方已達成一致
雙方都完成了密鑰交換、證書驗證、密碼套件協商等步驟。
此消息標志著“握手成功”,可以開始傳輸應用數據。
"Server Encrypted Handshake Message 是 TLS 握手中的‘最終確認’,它讓服務器用加密方式證明自己已完成所有安全檢查,準備進入加密通信階段。"
雙向認證(mTLS)可選流程:
若服務端需驗證客戶端身份(如 ADAS 域 ECU 通信),服務端會在 Step 2 后發送 CertificateRequest,要求客戶端發送證書鏈;客戶端重復 Step 3 的驗證邏輯,服務端驗證客戶端證書通過后,再繼續后續步驟。
證書驗證四大核心點:
1. 信任鏈:需追溯到 OEM 根 CA;
2. 有效期:車載允許 ±7 天容差;
3. 吊銷狀態:通過離線 CRL 驗證;
4. 身份綁定:證書與 ECU ID 一致。

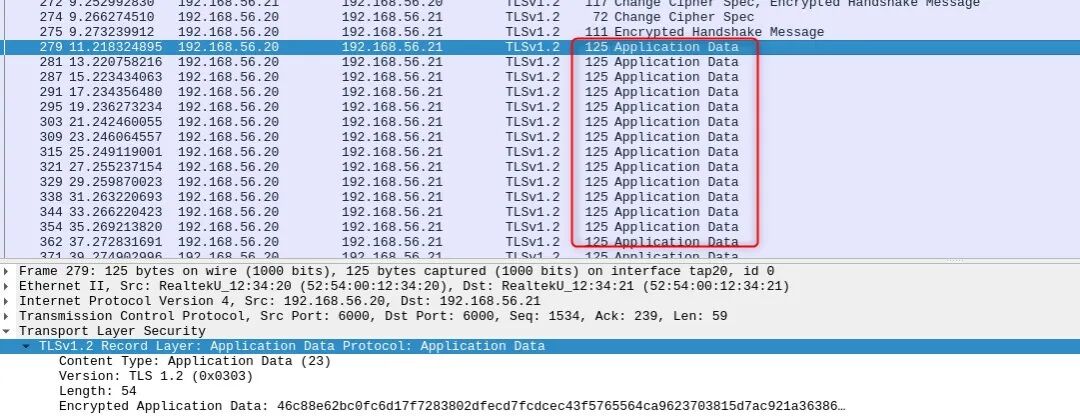

階段 3:SOME/IP 數據傳輸 —— 加密傳輸應用數據
TLS 握手完成后,所有 SOME/IP 消息均通過 TLS 加密通道傳輸,流程如下:

1. 應用層生成 SOME/IP 消息(包含 Message ID、Request ID、Payload 等字段);
2. TLS 層用會話密鑰對 SOME/IP 消息進行加密(如 AES-128-GCM),并添加 MAC 校驗值;
3. 加密后的 TLS Record 通過 TCP 傳輸?shù)浇邮辗剑?/span>
4. 接收方 TLS 層解密并驗證 MAC,還原出 SOME/IP 消息,交由 SOME/IP 協議棧解析。
車載典型消息類型:
方法調用:客戶端發送 Request(如 "獲取車速",Message ID=0x1234),服務端回復 Response;
事件訂閱:客戶端發送 Subscribe(訂閱 "電池電量變化"),服務端在電量變化時推送 Event;
字段訪問:客戶端發送 Get(獲取 "空調溫度")或 Set(設置 "空調溫度")請求。
階段 4:連接關閉 —— 安全終止通信
1. 應用層完成交互后,客戶端 / 服務端發送 TLS close_notify 消息,告知對方 "將關閉連接";
2. 接收方回復 close_notify,確認關閉意圖;
3. 雙方執行 TCP 四次揮手,斷開連接。
異常處理:
若出現 "證書校驗失敗、Finished 驗證失敗、加密套件不匹配" 等安全異常,需立即斷開連接并記錄日志(包含時間、錯誤類型、對端 IP),通過 UDS(統一診斷服務)上報 OEM 后臺,符合 ISO/SAE 21434 車載信息安全標準。
關鍵技術深析:
隨機數與密鑰派生鏈
在 TLS 握手與加密過程中,"兩個隨機數" 和 "三個密鑰" 是確保安全性的核心,其設計邏輯直接影響通信安全等級。
1. 兩個隨機數:防止重放攻擊的 "安全種子"
Client Random(客戶端隨機數)和 Server Random(服務端隨機數)均為 32 字節,結構為 "4 字節 UTC 時間戳 + 28 字節密碼學安全隨機數",雖明文傳輸,但作用至關重要:
隨機數類型 | 生成方 | 核心作用 | 設計亮點 |
Client Random | 客戶端ECU | 與Server Random 共同作為密鑰派生的 “種子” | 時間戳便于調試(日志中可追溯連接時間),28 字節隨機數確保不可預測性 |
Server Random | 服務端ECU | 確保每次連接的密鑰唯一性 | 即使證書、IP 相同,只要隨機數不同,會話密鑰就不同,防止重放攻擊 |
常見誤區:
隨機數需加密傳輸:無需加密,其價值在于 "不可預測性" 而非 "保密性";
可用固定值代替:絕對禁止!固定隨機數會導致密鑰可預測,攻擊者可破解所有會話;
私鑰安全即可:即使私鑰安全,若隨機數弱(如偽隨機、可預測),仍可能被暴力破解。
2. 三個密鑰:分層派生的 "加密核心"
Pre-Master Secret(預主密鑰)、Master Secret(主密鑰)、Key Block(密鑰塊)是 TLS 密鑰派生的三個關鍵中間產物,層層遞進生成最終的 "工作密鑰":
(1)Pre-Master Secret(預主密鑰)
生成方式:基于密鑰交換算法(如 ECDHE),雙方通過交換公鑰,本地計算出相同的共享密鑰;
長度:48 字節;
作用:密鑰派生的 "初始秘密",是后續所有密鑰的源頭;
安全特性:臨時性,每次連接不同(ECDHE 模式),支持前向保密。
(2)Master Secret(主密鑰)
生成公式:Master Secret = HKDF (Pre-Master Secret, "master secret", Client Random + Server Random);
長度:48 字節;
作用:整合 "初始秘密 + 雙方隨機數",生成穩定的 "根密鑰",避免 Pre-Master Secret 僅依賴單方隨機性的風險;
特性:整個會話期間不變,僅用于派生 Key Block。
(3)Key Block(密鑰塊)
生成公式:Key Block = HKDF (Master Secret, "key expansion", Server Random + Client Random)(隨機數順序與 Master Secret 相反);
長度:可變,取決于加密算法需求(如 AES-128-GCM 需 56 字節:16 字節客戶端密鑰 + 16 字節服務端密鑰 + 12 字節客戶端 IV+12 字節服務端 IV);
作用:拆分出實際用于加密的 "工作密鑰",如客戶端 / 服務端的加密密鑰、初始化向量(IV);
特性:每個 "工作密鑰" 各司其職,避免密鑰復用導致的安全風險。
結論:缺少任意一個隨機數或中間密鑰,均無法生成正確的會話密鑰 —— 這是 TLS 加密的 "分層防御" 設計,確保即使某一層泄露,也不影響整體安全。
車載工程落地:
挑戰與解決方案
SOME/IP over TLS 在車載場景的落地,需解決 "資源受限、證書管理、實時性" 三大核心挑戰,具體解決方案如下:
1. 性能開銷:平衡安全與實時性
挑戰:TLS 握手(尤其是證書驗證、密鑰交換)會增加 CPU 負載與連接時延,而車載 ECU(如座艙域 ECU)算力有限,ADAS 場景對時延要求極高(如毫米波雷達數據傳輸需毫秒級時延)。
解決方案:
優先使用 TLS 1.3:握手時延比 TLS 1.2 減少 50%,支持 1-RTT 會話恢復(重連時跳過證書交換);
硬件加速:通過 HSE(硬件安全引擎)加速 AES-GCM 加密、ECC 密鑰計算,降低 CPU 占用;
預握手優化:ECU 上電后,提前與核心服務端(如 VCU)建立 TLS 連接,避免服務調用時的握手等待。
2. 證書管理:全生命周期安全管控
挑戰:車載 ECU 數量多(一輛智能汽車可達 100+ ECU),證書的頒發、更新、吊銷需高效管理,且私鑰需防止竊取。
解決方案:
私鑰存儲:采用 HSM/TPM 硬件存儲私鑰,禁止明文導出,支持 "密鑰不可見" 運算;
證書簽發:搭建 OEM 私有 CA 體系,通過自動化 PKI 平臺批量簽發 ECU 證書(生產階段燒錄到 ECU);
證書更新:通過 OTA(遠程升級)定期推送新證書與 CRL,避免證書過期;
報廢處理:ECU 報廢時,觸發 HSE 的 "密鑰擦除" 功能,防止證書被惡意復用。
3. 配置復雜性:簡化部署與調試
挑戰:SOME/IP 與 TLS 的集成需配置加密套件、證書路徑、重連策略等參數,且調試時難以定位 "握手失敗" 原因(如證書信任鏈斷裂、加密套件不匹配)。
解決方案:
標準化配置:制定車載 TLS 配置模板(如強制 TLS 1.3、禁用弱套件、mTLS 啟用規則),避免 ECU 間配置沖突;
調試工具:使用 Wireshark 抓包,通過過濾規則(someip、tls.handshake.type)分析 SOME/IP 消息與 TLS 握手過程;
日志上報:ECU 記錄 TLS 握手日志(如 "證書過期時間"、"加密套件選擇結果"),通過診斷協議(UDS)上報,便于故障定位。
總 結
SOME/IP over TLS 是車載以太網安全通信的 "基石"—— 它通過 TLS 的加密、認證、完整性保護,解決了 SOME/IP 的安全短板,滿足了 ADAS、OTA、動力域控制等車載高安全場景的需求。其核心價值不僅在于 "保護數據傳輸",更在于通過標準化的安全機制(如 X.509 證書、ECDHE 前向保密),適配車載場景的資源約束與合規要求(如 ISO/SAE 21434、AUTOSAR Adaptive)。
未來,隨著智能網聯汽車向 "車路協同" 發展,SOME/IP over TLS 還將與邊緣計算、車云通信結合,進一步擴展安全邊界 —— 但無論場景如何變化,"分層防御、全生命周期管控、硬件級安全" 始終是車載安全通信的核心原則。
