為什么三相電機只用兩個電流傳感器？某廠商電驅拆解告訴你真相

最近我們?cè)诓鸾饽硰S商的一款電驅總成時，在電機控制器的驅動電路板上看到一個細節：三相UVW電流傳感器布局齊全，但實際只焊接了兩個電流傳感器，其中一相（U相）位置是空的。

很多朋友第一眼看到這個畫面時都會產生疑問：

三相電機不是應該三相都測電流嗎？為什么只裝兩顆？難道少一顆也能正?？刂?？

今天就借這次拆解，和大家聊聊這個背后真正的工程邏輯。

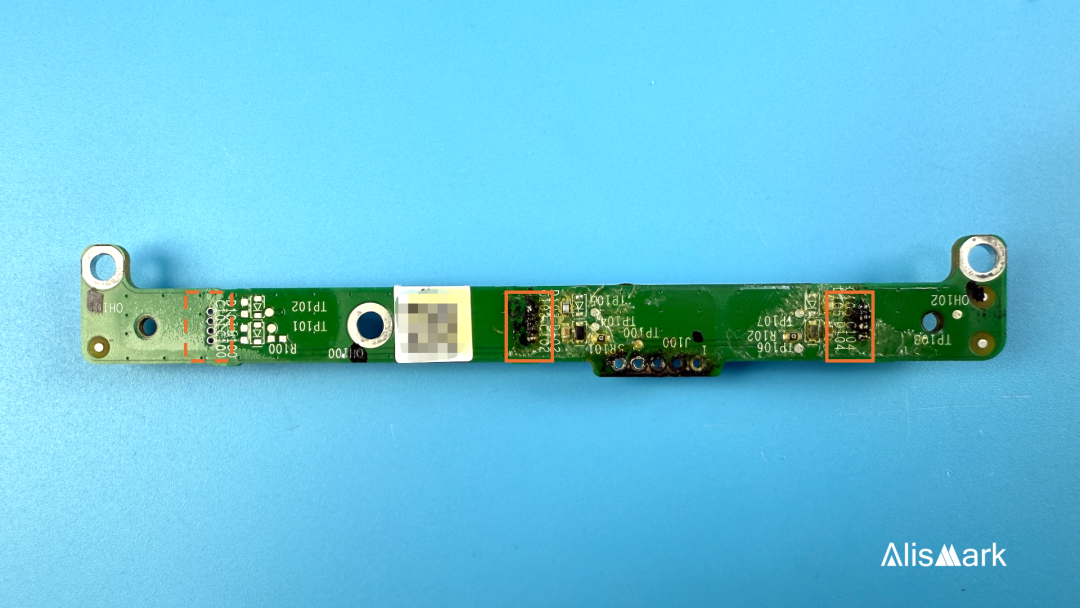

下面就是這款電驅UVW電流傳感器電路板，其中明顯地看到U相未焊接電流傳感器。

01.

三相電機為什么可以只測兩相電流？

要解答這個問題，先回到三相電機本身的物理特性。

對于對稱三相系統來說，無論電機運行在穩態還是動態，其三相電流都滿足一條基本關系：

這代表只要測出其中兩相的電流，第三相就能通過數學方式精準推算出來：

也就是說——電機控制器根本不需要第三個電流傳感器，就能完整掌握三相電流信息。

這不是偷工減料，而是行業里已經非常成熟且廣泛采用的設計方式。

02.

為什么工程師更喜歡“兩電流采樣”？

拆開一臺電驅，你會發現空間緊湊、結構復雜，每一個器件布局都經過反復推敲。那么三相只用兩個傳感器，是因?yàn)樗腥竺黠@優勢：

FOC 控制本質上使用的是 α/β 或 d/q 軸電流。

這些電流只需要兩相電流輸入就能計算。

所以：

• 控制精度不下降

• 響應速度不變化

• 動態性能不受損

這是一種經過大量實際驗證的完全等效方案。

B. 降低成本、減少信號鏈復雜度

一個電流傳感器（無論霍爾、磁通門或分流器+隔離放大器）并不便宜：

• 成本高，一般十幾元甚至更高。我們拆解的這款電驅的電流傳感器單個售價13.98元，批量采購也要單個8.74元；

• 外圍還需要隔離驅動、濾波和ADC通道。通過圖片中能看到，未安裝電流傳感器的那一相，省了二極管、貼片電容和電阻等；

• 還要單獨標定和溫度補償。

一個電驅省下一顆電流傳感器，意味著整套方案更便宜、更緊湊、更容易布線、更少 EMC 干擾風險，可靠性也更高。

C. 故障診斷依舊精準

有人可能會擔心：

答案是可以的。

因?yàn)楣?i_u + i_v + i_w = 0 無法滿足時，控制器很快就能通過三相不平衡判斷發現異常：

• U/V/W 任意一相開路

• IGBT/MOSFET 損壞

• 母線電流跳變

• 線束松脫

• 傳感器異常

實際上，在許多車企的標定庫里，都有關于“兩相采樣一致性檢查”的專門監控模塊。

因此，兩電流采樣不僅能控制，還能診斷。

03.

拆解現場：為什么它的U相沒有焊？

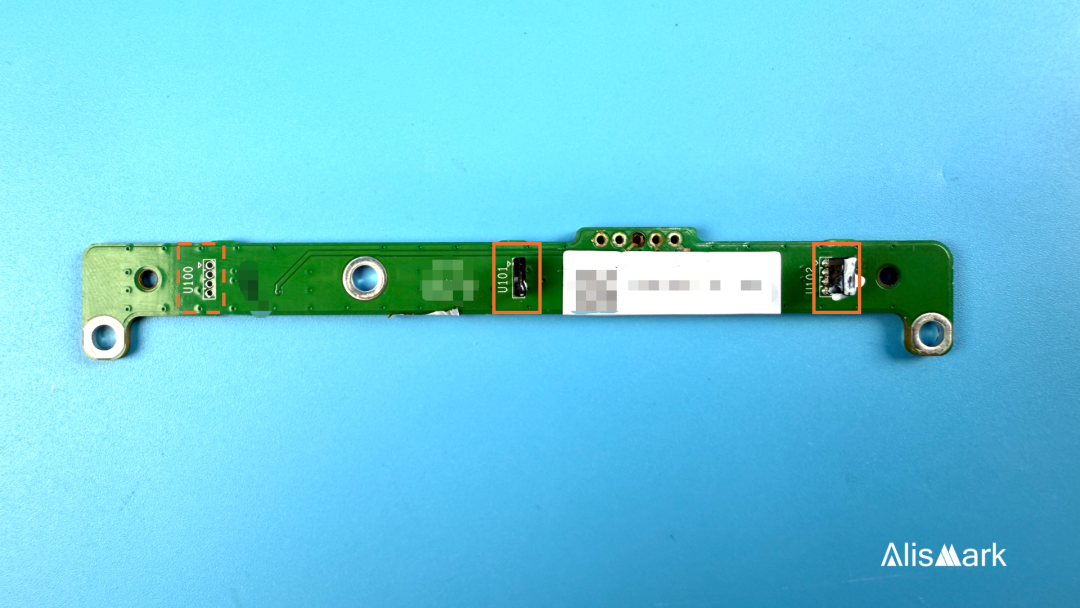

回到我們這次拆解的那套電驅系統。驅動板上的三相電流傳感器位置如下：

• U相 - 焊盤預留，但未安裝

• V相 - 已焊接

• W相 - 已焊接

這樣的布局說明：

1. 該廠商采用的是行業主流的“兩電流采樣方案”；

2. 電路板預留第三通道，是為了兼容多平臺或測試用；

3. 實際量產版本選擇只裝兩顆，屬于明確的工程優化

從供應鏈到控制策略，這都是經過反復論證的成熟結果。

04.

最后來個總結：這是成熟設計，而非“缺件”

通過多年的電驅拆解經驗我們發現：兩電流傳感器采樣是國內外車企、電驅Tier1最常用、最成熟、最可靠的方案。

它具備：成本最優、控制性能不受影響、故障診斷能力完整、PCB 布局更合理、行業廣泛采用。

所以當我們?cè)俅慰吹健叭嘀谎b兩相電流傳感器”時，完全可以理解為：這是一種成熟、可靠、合理的工程選擇 —— 而不是遺漏器件。

我們拆解過的電驅里面，大多數還是“規規矩矩”地焊接了3個UVW電流傳感器的，這么極致的成本考慮方案屬于少數。各位硬件工程師，我們是不是又給大家提供了一種“成本優化”的方案呢？歡迎大家評論區留言探討。
