電子產品 EMC 認證卡殼？90% 是接地沒做好！這篇干貨幫你輕松通關

做電子項目的朋友大概率都遇到過這種崩潰時刻：產品性能測試全過，偏偏卡在EMC（電磁兼容）認證上，反復調試卻找不到問題根源。其實內行都知道，多數 EMC 故障本質都是 “地” 的問題—— 一塊電路板能不能順利通過電磁兼容檢測，接地回路的處理水平占了半壁江山！

今天就用最通俗的語言，拆解電子產品接地的核心邏輯，再奉上可直接落地的實操技巧，讓你少走彎路，輕松搞定EMC認證～

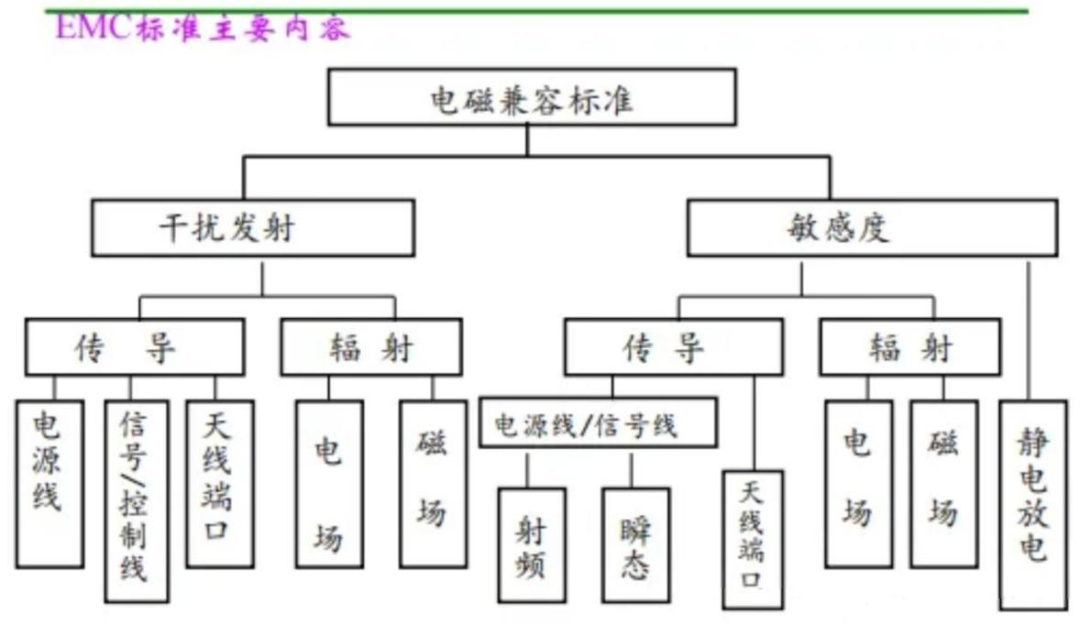

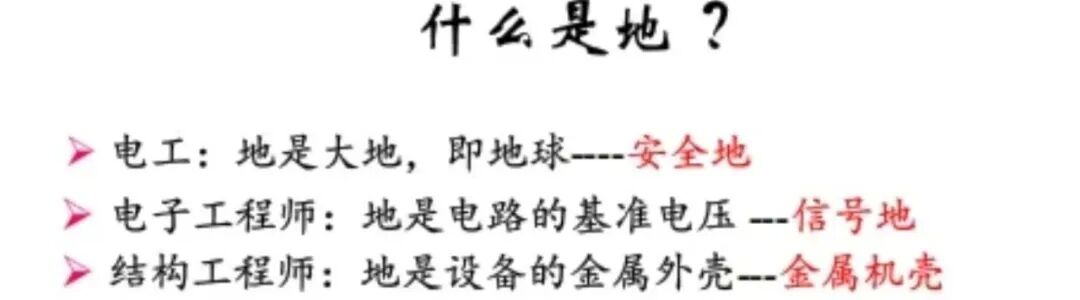

提到 “地”，電工說它是腳下的大地，結構工程師說它是設備的金屬外殼，電子工程師卻有不同的定義 —— 其實電子產品里的 “地” 主要分三類，搞清楚它們的作用，才算入門：

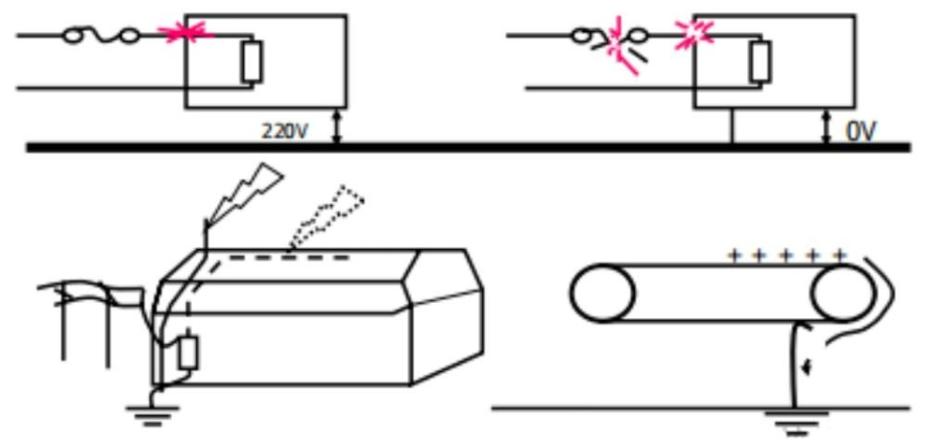

1. 安全地
   就是和地球相連的 “保護神”。電子設備的金屬外殼接大地后，哪怕出現故障漏電，也能避免外殼電壓過高，保護操作人員和設備安全（比如家里的冰箱、空調都有接地插頭）。

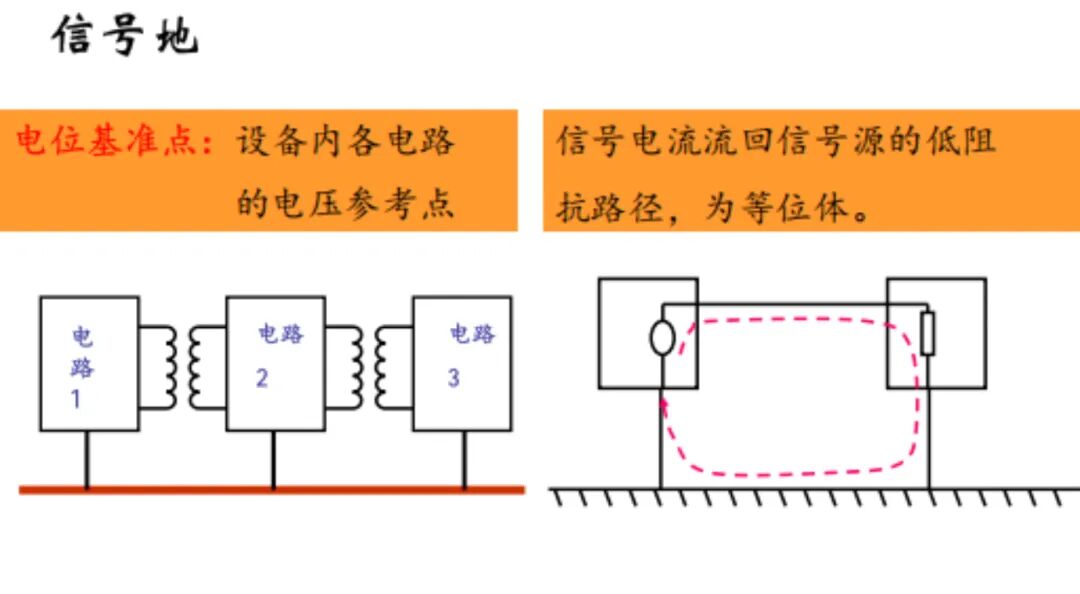

2. 信號地
   電路的 “電壓基準線”。設備里所有電路的信號電流，都要通過這條低阻抗路徑流回信號源，相當于電路中的 “公共參考點”，保證各電路協同工作。

3. 機殼地
   設備的金屬外殼本身，主要作用是屏蔽電磁干擾，同時也能輔助安全防護。

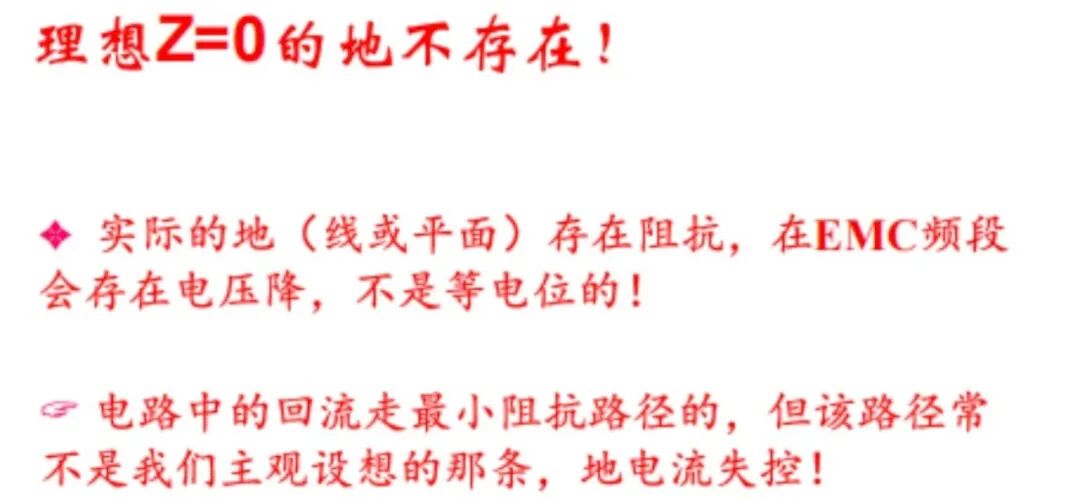

很多新手會誤以為 “地” 是絕對零電位、零阻抗的完美參考，但實際情況是：不管是地線還是接地平面，都存在一定阻抗。

在 EMC 涉及的頻段里，這些 “地” 會產生電壓降，根本做不到等電位。更麻煩的是，電路中的回流電流只會走 “最小阻抗路徑”，而這條路徑往往和我們設計時設想的不一樣 —— 這就是很多 EMC 干擾的根源。

當多個 “地” 之間存在電位差時，電流會通過地線形成閉合回路，這種干擾現象就是 “地環路”。想要電子產品順利通過 EMC，核心就是減小地環路的影響，分享 4 個實戰效果拉滿的方法：

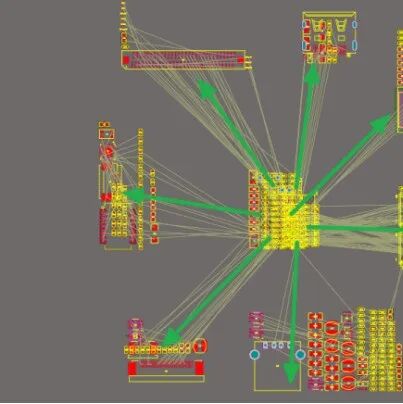

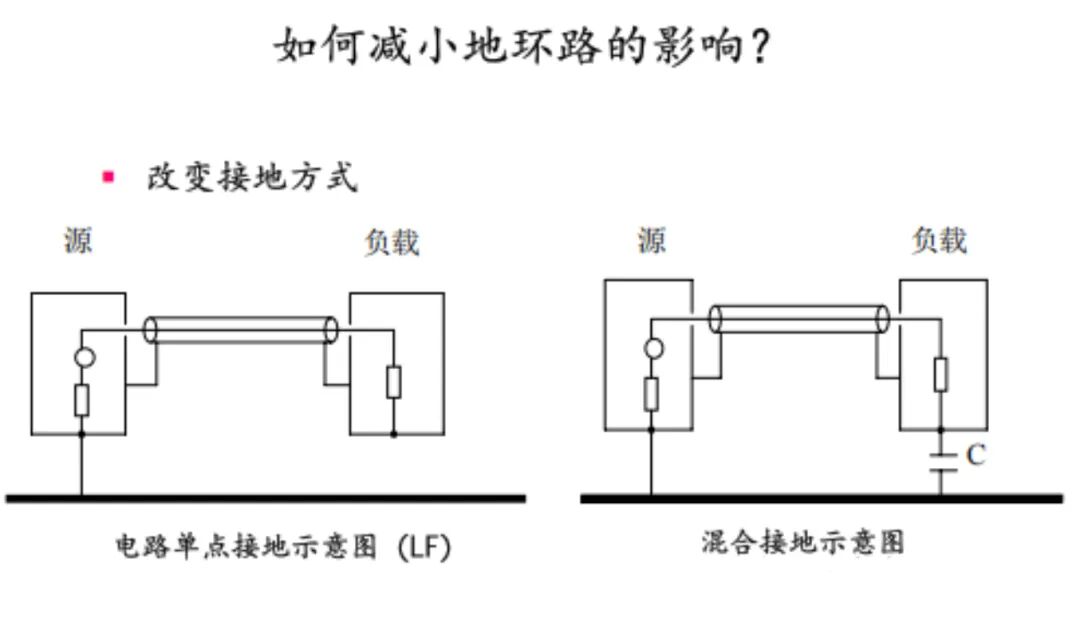

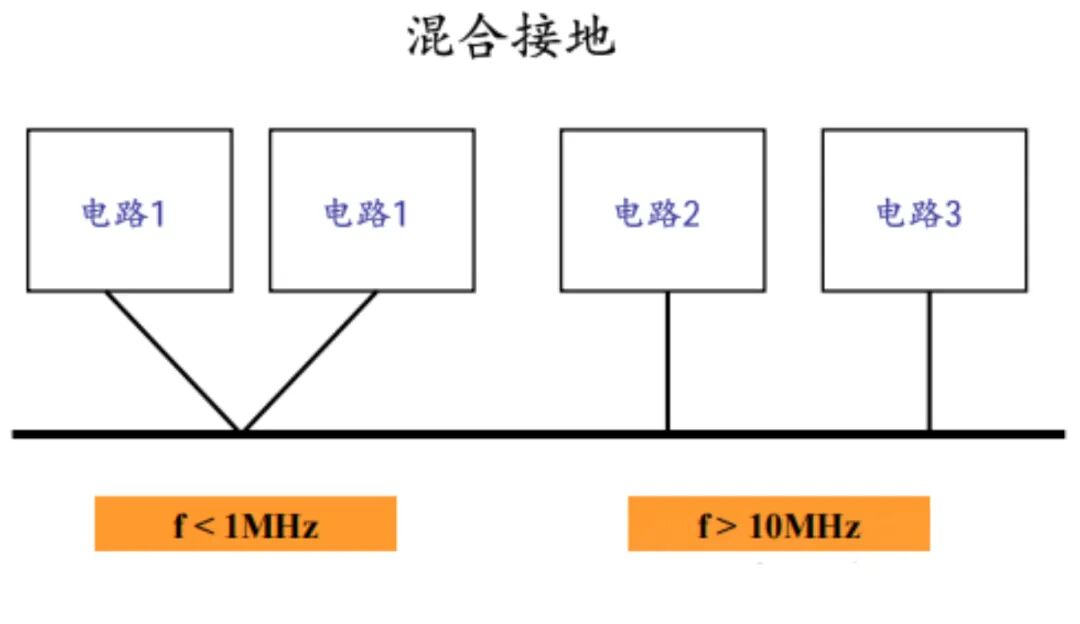

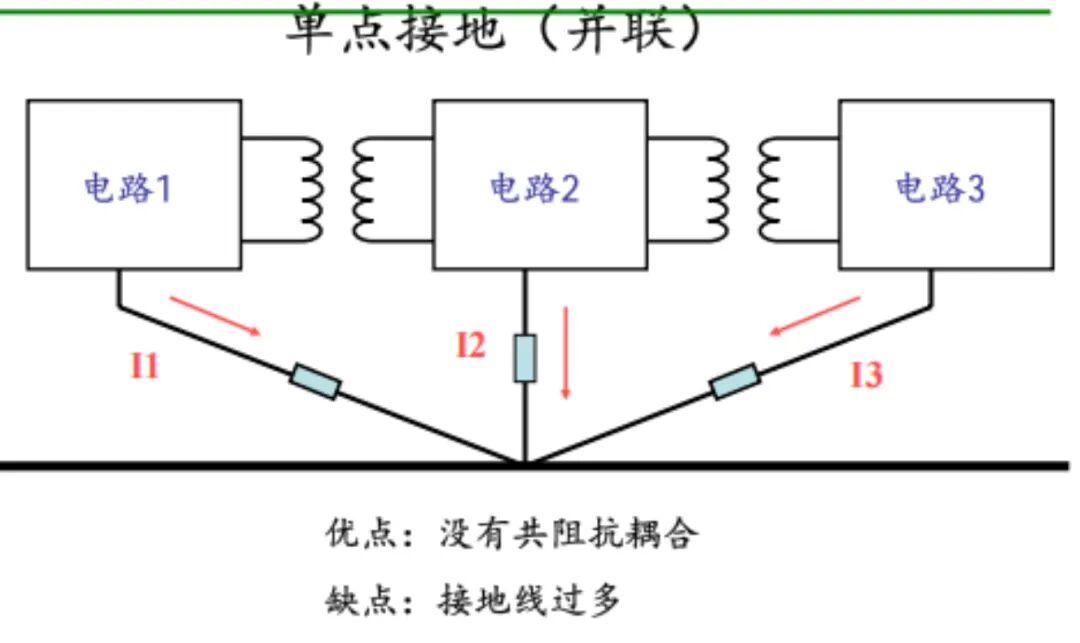

方法 1：選對接地方式（單點 / 混合接地）

根據電路頻率和特性選擇，低頻電路（<1MHz）適合單點接地，高頻電路（>10MHz）可采用混合接地，既能避免共阻抗耦合，又能減少接地線冗余。

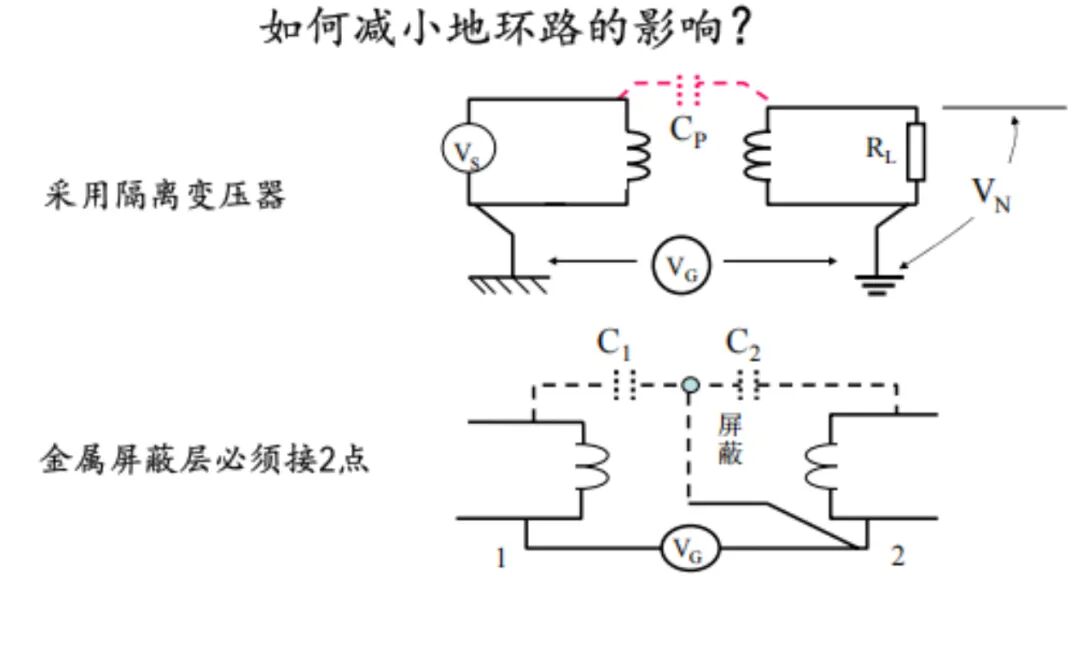

方法 2：采用隔離變壓器

通過隔離變壓器切斷地環路，同時金屬屏蔽層必須接兩點，進一步增強抗干擾能力，尤其適合電源線和信號線的接地處理。

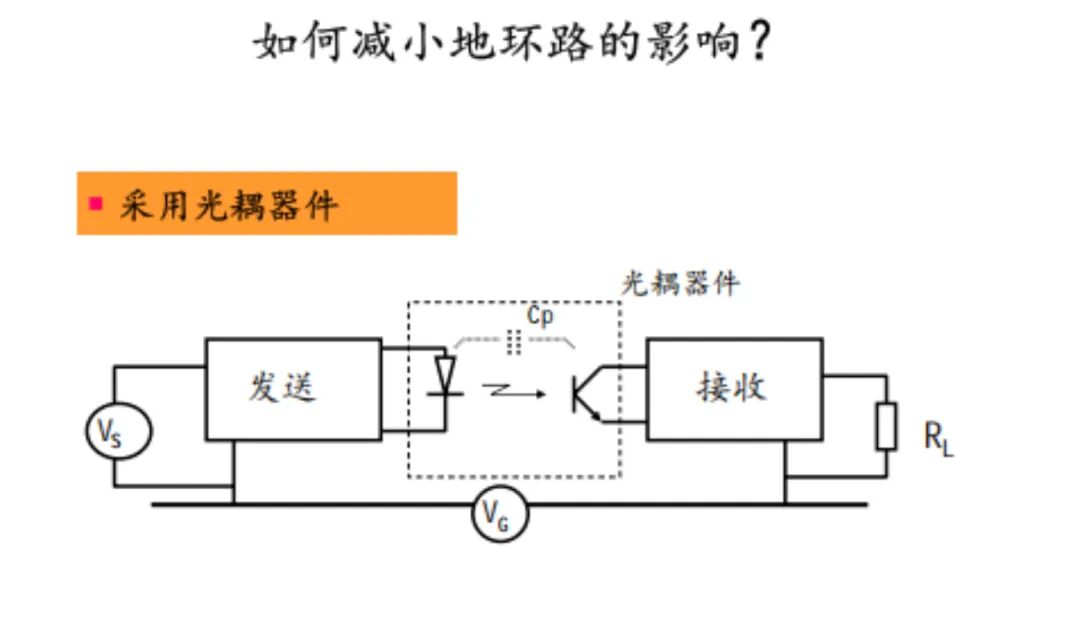

方法 3：光耦隔離

利用光信號傳遞信號，實現電路間的電氣隔離，徹底避免地電位差帶來的干擾，在數字電路和模擬電路的隔離中應用廣泛。

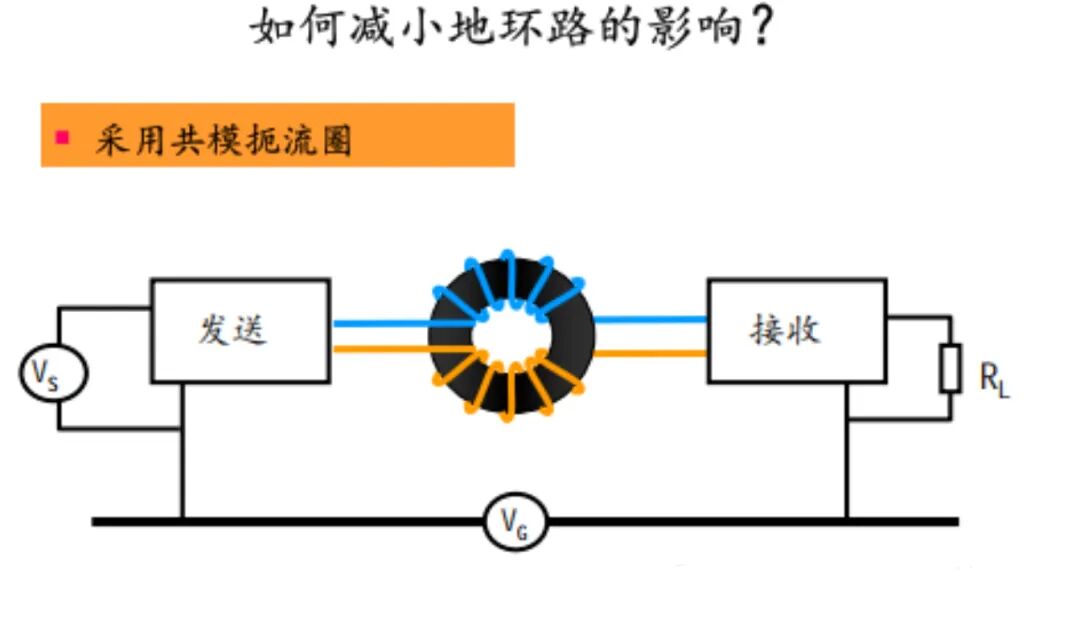

方法 4：共模扼流圈

在信號線或電源線上串聯共模扼流圈，能有效抑制共模干擾，讓電流回流路徑更可控，是 EMC 整改中常用的 “神器”。

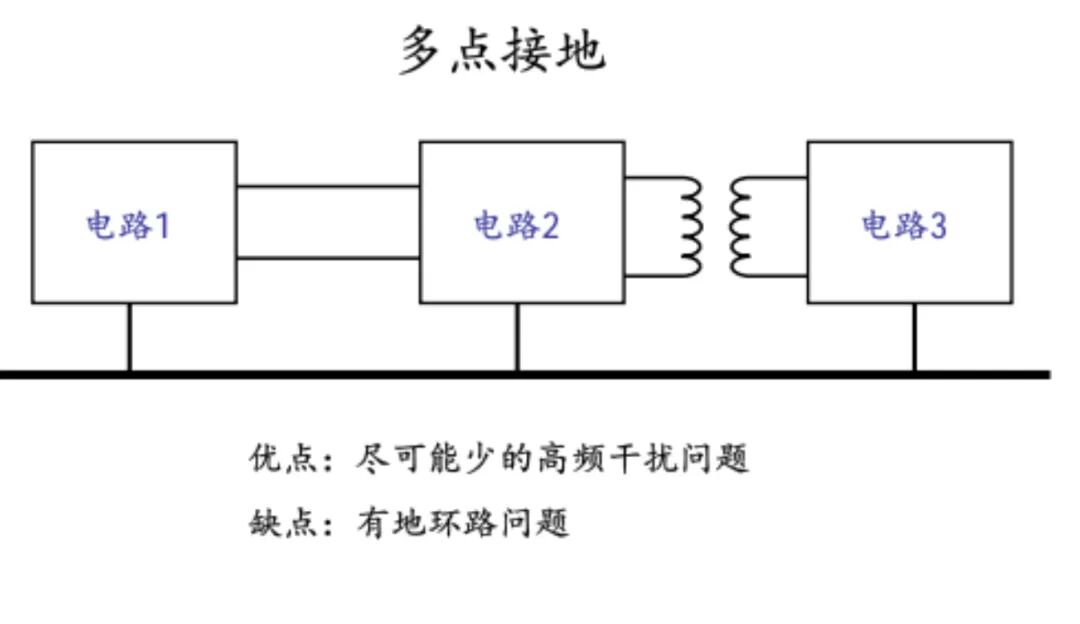

選對接地方式的前提是了解它們的特性，這 3 種常見接地方式的優缺點一目了然，直接對照選就行：

理論說得再多，不如實際案例有參考性。在實際項目中，需根據電路類型分類設計地系統：

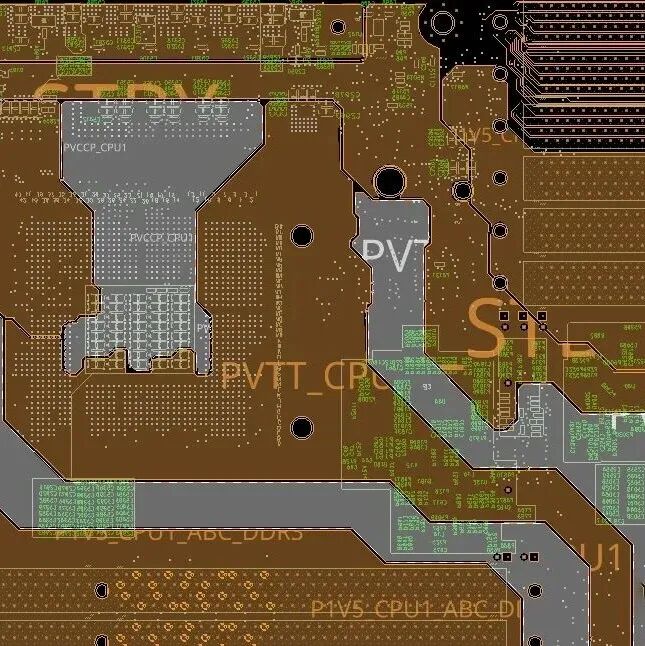

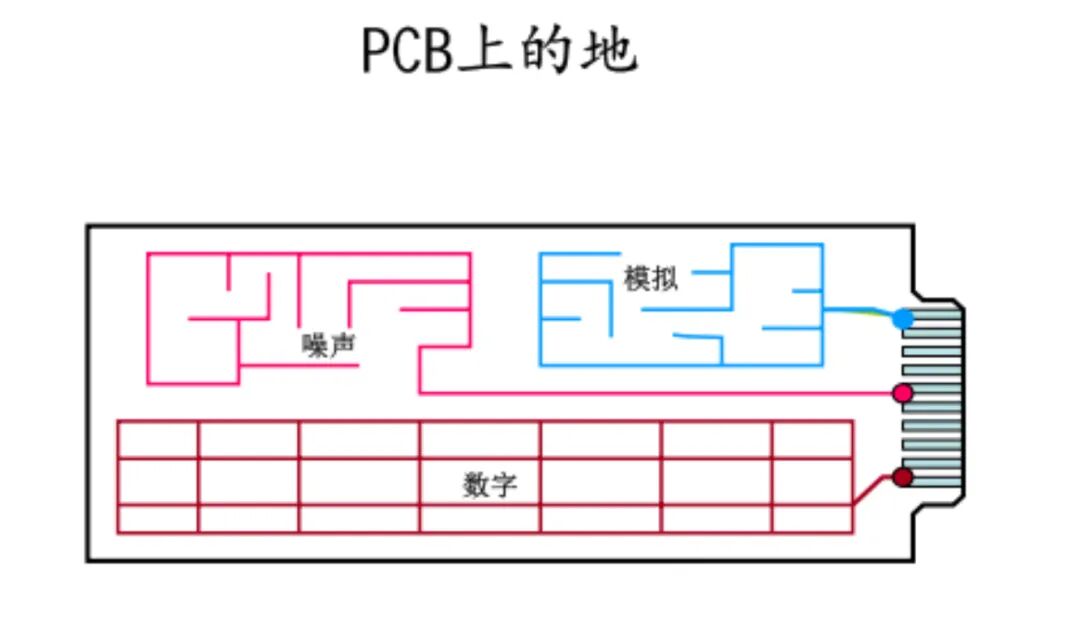

• 電源電路、數字電路、模擬電路分開接地，分別采用 SPG（單點接地）、MPG（多點接地）等方式，避免相互干擾；

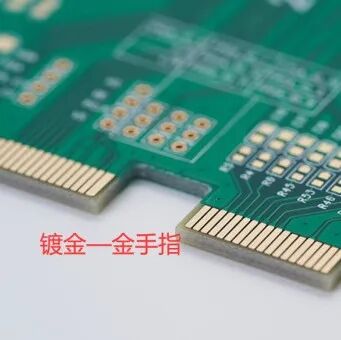

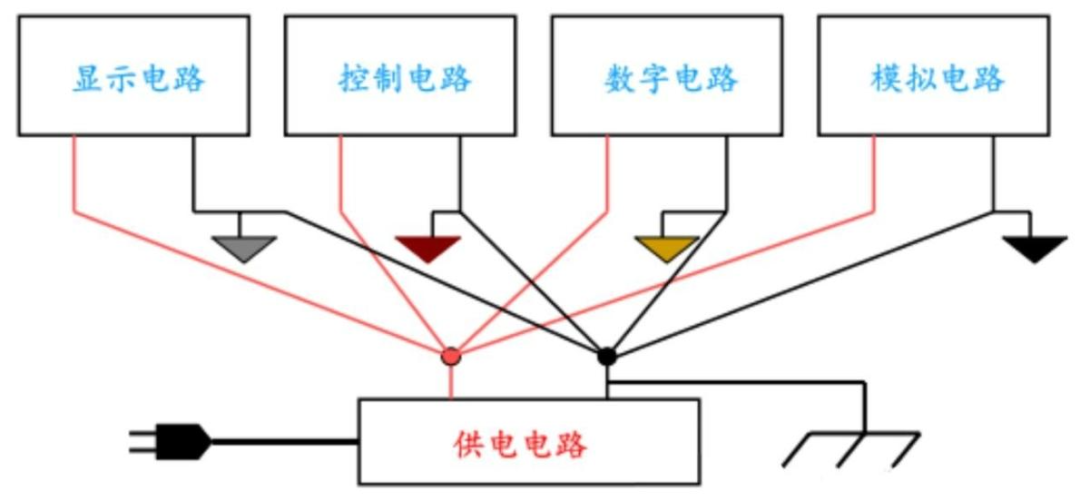

• 顯示電路、控制電路、供電電路的接地需獨立規劃，再通過合理方式共地，保證系統穩定性。







電子產品 EMC 認證通關的關鍵，在于把 “地” 這個基礎工程做扎實。記住核心邏輯：沒有理想地，只有合理的接地設計—— 選對接地方式、切斷地環路、做好隔離防護，再結合電路特性精準設計，就能輕松解決大部分 EMC 問題。

收藏這篇干貨，下次做項目遇到 EMC 卡殼，直接對照操作

注：本文基于真實硬件設計文檔整理改編，核心技術要點與實測參數均來自實戰，僅供硬件工程師學習參考。
