隨著先進制程逼近物理極限,Chiplet 架構逐漸成為高性能計算與異構集成的重要路徑。當前主流 Chiplet 系統普遍采用硅中介層(interposer)+ TSV(硅通孔)+ RDL(再布線層) 的 2.5D/3D 集成方案,實現高帶寬、低延遲的芯粒互連。
然而,隨著集成密度和電流密度持續提升,互連結構中的電遷移(Electromigration, EM)問題愈發突出。在 TSV–RDL 交匯等關鍵位置,高電流密度疊加顯著的溫度梯度和熱應力梯度,極易誘發金屬原子遷移、空洞(void)與凸起(hillock)形成,最終導致開路或短路失效,嚴重威脅 Chiplet 系統的長期可靠性。
近日,西安理工大學團隊與西安電子科技大學團隊在IEEE Transactions on Electron Devices合作發表論文“Investigation on Electromigration Failure Mechanism and Lifetime Prediction of Interconnects Under Multifield Coupling for Chiplet Applications”,系統研究了電-熱-應力多物理場耦合條件下TSV-RDL互連的電遷移失效機制,并提出了一種高精度壽命預測方法。
關鍵發現一:TSV–RDL 連接處是電遷移“最危險區域”
通過電–熱–應力耦合分析,論文明確指出:
最大電流密度:出現在 TSV 與 RDL 截面突變位置;
最大溫度梯度:集中于 RDL 金屬線與 TSV 銅柱交界處;
最大熱應力與應力梯度:源于 Cu / Si / SiO? 多材料界面 CTE 失配。
多場耦合疊加,使 TSV–RDL 連接區成為電遷移最易發生、也是最先失效的區域,這一結論對 Chiplet 互連結構設計具有直接指導意義。
關鍵發現二:金剛石中介層顯著抑制電遷移
論文進一步比較了 硅、玻璃、金剛石 作為中介層材料時的電遷移壽命差異,結論非常明確:
金剛石中介層可顯著延長互連壽命;
相比硅和玻璃,電遷移失效時間明顯推遲。
其物理原因在于,金剛石具有極高熱導率(~2000 W/m·K),可快速導出焦耳熱;降低峰值溫度與溫度梯度,從源頭削弱熱遷移與應力遷移;改善整體溫度均勻性,緩解多物理場耦合放大效應。
當然,作者也客觀指出,金剛石中介層在成本、CVD 制備工藝、界面可靠性等方面仍存在工程挑戰,但從可靠性角度看,其潛力已得到明確驗證。
關鍵發現三:增大 TSV 半徑可提升抗電遷移能力
在 TSV 尺寸效應方面,論文系統分析了 3–6 μm 半徑 TSV 的電遷移表現,結論包括:
TSV 半徑越大,平均電流密度越低;
熱容量與散熱路徑增強,溫度梯度下降;
空洞形成所需的原子遷移量更大。
定量結果表明:TSV 半徑每增加 1 μm,平均互連壽命可延長約 12.75 小時(在加速條件下)。但作者同時強調,TSV 尺寸增大會帶來 Keep-Out Zone(KOZ)面積增加,因此在工程中需在可靠性與集成密度之間權衡。
總體來看,該研究從多物理場耦合視角系統揭示了 Chiplet 互連電遷移的失效機理,并提出了一種精度較高、工程可落地的壽命預測方法。相關結論對 TSV–RDL 結構優化、中介層材料選擇以及高功率 Chiplet 系統的可靠性設計,均具有直接的參考價值。

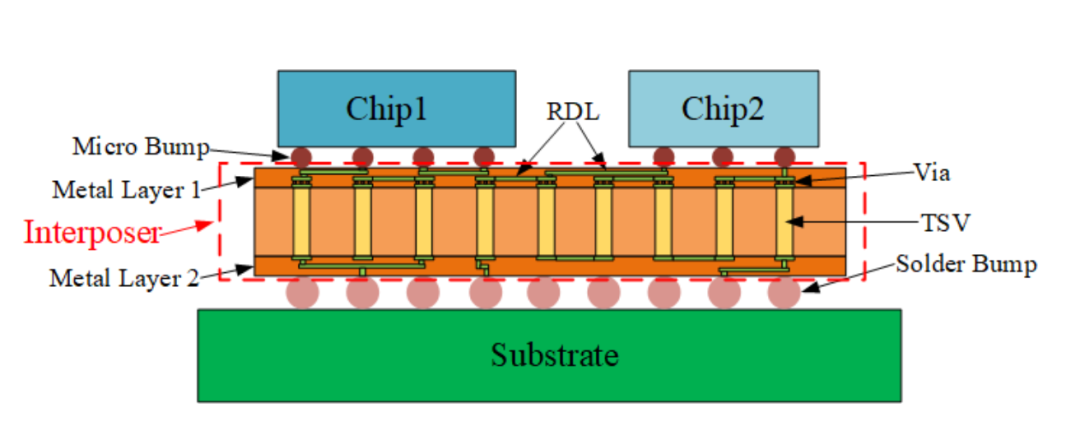

圖1. 芯片組封裝結構示意圖

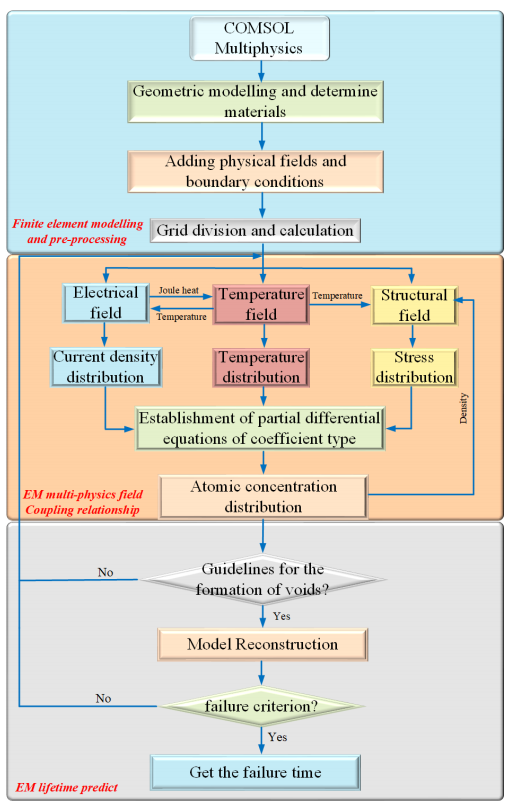

圖2. 提出的電磁壽命預測方法流程圖

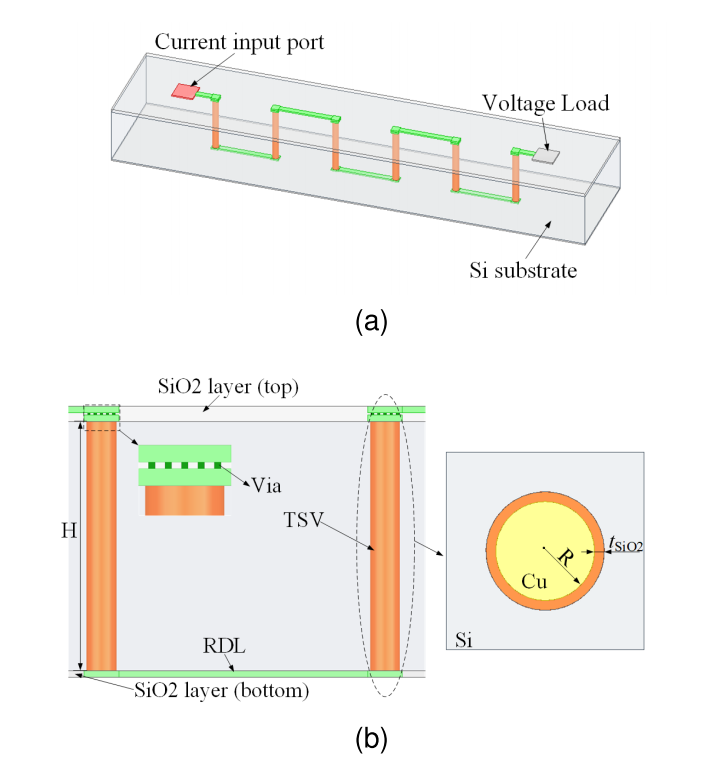

圖3. 三維TSV-RDL互連結構。(a)三維視圖。(b)局部放大圖

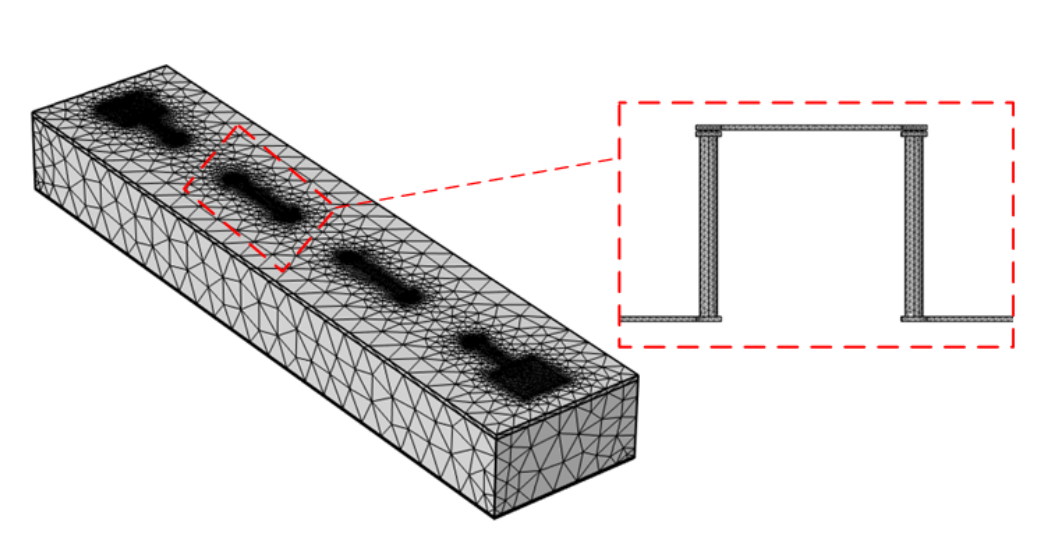

圖4. 3D TSV-RDL互連模型網格劃分
