做硬件設計的朋友對 LDO 肯定不陌生，這個被稱為低壓差穩壓器的 “小元件”，是電子設備穩定供電的關鍵！但很多人栽就栽在 LDO 的 PCB 設計上，布局、布線稍不注意，輕則輸出電壓不穩、抗干擾差，重則直接影響整個設備的性能。
今天就把 LDO 電源 PCB 設計的核心要點一次性講透，從基礎認知到布局、布線實操，通俗易懂，新手也能照著做，再也不用踩坑！

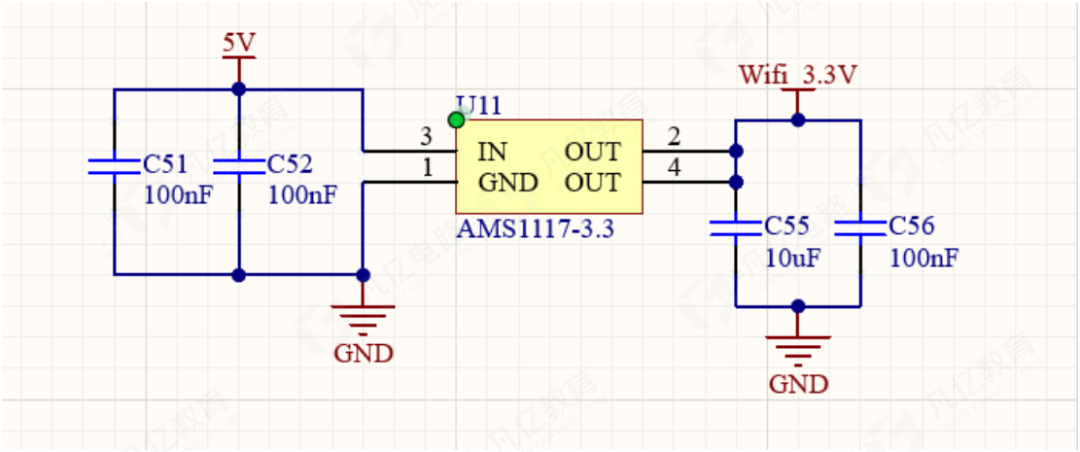

LDO 是 Low Drop-Out 的縮寫，也就是低壓差穩壓器，核心作用就是把高電壓降到合適的低電壓，給芯片、電路提供穩穩的電源。它主要由直流電壓調節器和電流放大器組成，靠輸入輸出間的穩定壓差，保證輸出電壓不 “跑偏”。
能成為電子設備的 “供電剛需”，全靠這 4 個硬特點：
?低壓差：壓差幾百毫伏到幾伏，輕松實現高壓轉低壓；
?超穩定：輸出電壓不受輸入電壓波動影響，抗噪聲、抗干擾能力拉滿；
?低功耗：線性調節設計，不用頻繁切換開關，耗電少；
?響應快：負載變化時能快速調整輸出電壓，供電不中斷。
不管是手機、手環這類移動設備，還是通信設備、嵌入式系統，到處都有 LDO 的身影，妥妥的 “供電萬金油”。

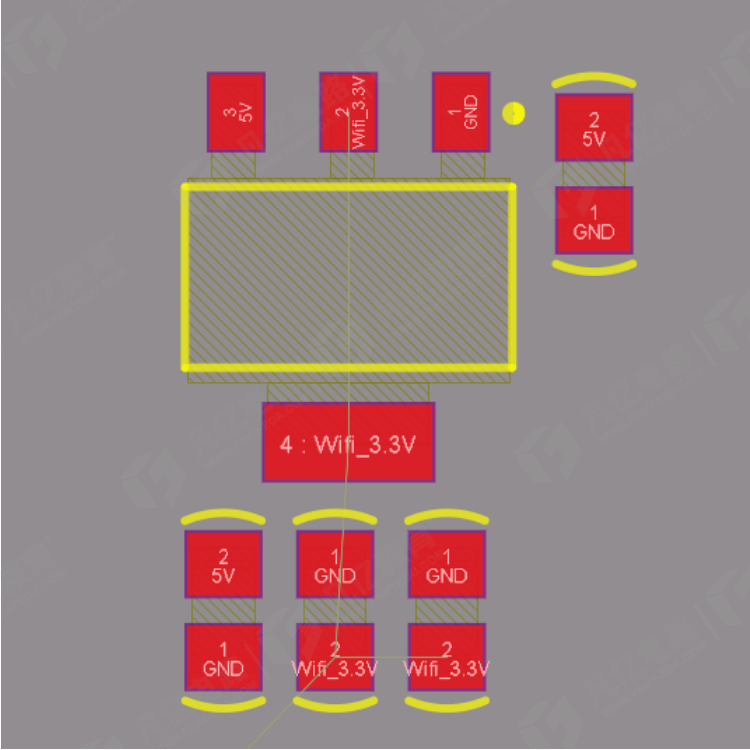

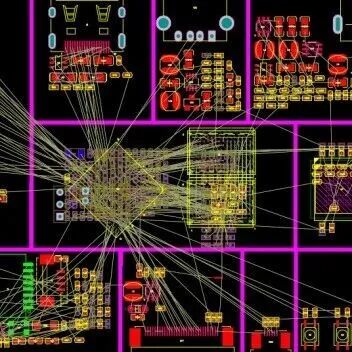

布局是 LDO PCB 設計的基礎，布局不合理，后續布線再精細也白搭，核心原則就一個：讓電源回路盡可能小，具體做好這兩點就行！

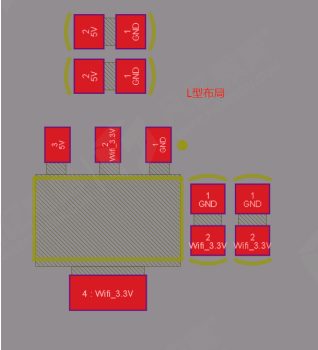

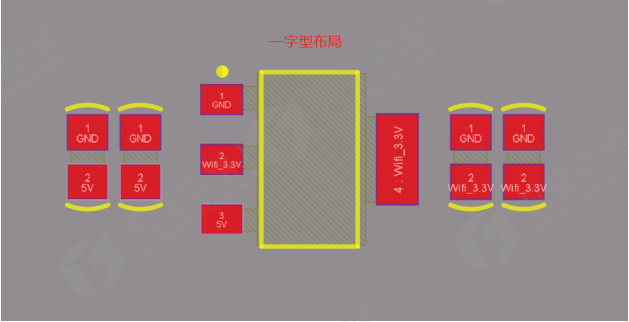

根據電源的輸入和輸出走向，布局優先選擇一字型（直型） 或L 型，這兩種布局能最大程度縮短電源回路，減少干擾和電壓損耗，避免因回路過長導致的供電不穩定。
輸入和輸出端的濾波電容，擺放順序必須是先大電容后小電容，電容的合理排布能有效濾除雜波，讓輸入輸出的電壓更平穩，這一步千萬別搞反！
如果說布局是 “搭框架”，那布線就是 “走血管”，電源和地的布線直接決定 LDO 的工作效果，這 4 個實操要點，每一個都不能忽視！

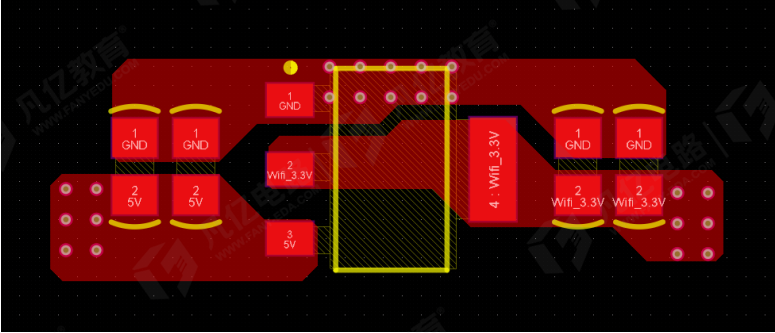

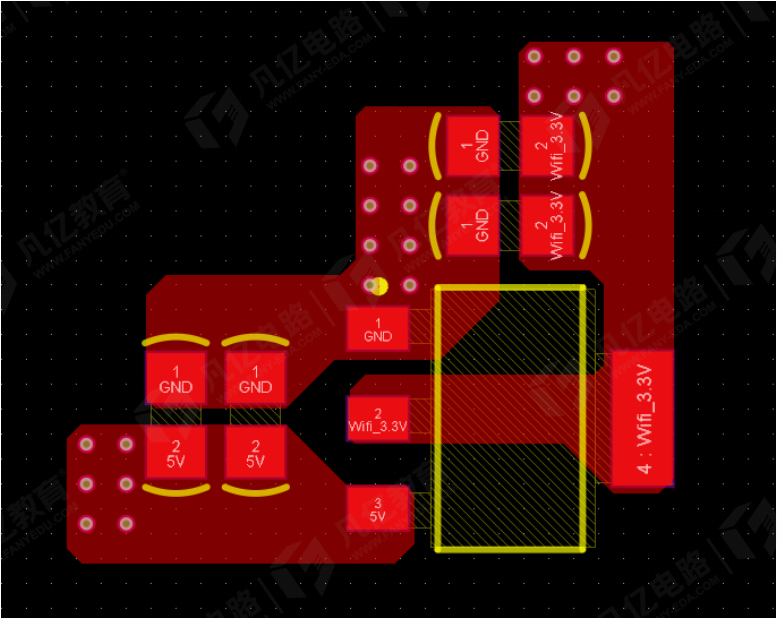

電源走線的通道寬度、過孔的數量，都要根據實際電路的電流需求設計，必須滿足載流要求，避免因走線過細、過孔太少導致發熱、電壓降過大。
電源輸入過孔，一定要放在第一個濾波電容之前；電源輸出過孔，要放在最后一個濾波電容之后，精準的過孔位置能保證濾波效果，讓電源傳輸更順暢。
地（GND）的載流通道要盡量布粗，降低接地電阻；同時，GND 的過孔要統一靠近芯片的 GND 管腳附近打，讓接地回路更短，提升接地穩定性。
輸入地和輸出地之間不能斷開，要可靠連接在一起，保證電路有良好的回流路徑，避免因地回流不暢產生雜波干擾，影響輸出電壓穩定性。
LDO 的 PCB 設計看似細節多，實則核心邏輯很簡單：縮短回路、保證載流、穩定接地、合理濾波。只要把布局的 “直型 / L 型 + 先大后小擺電容”，布線的 “載流 + 過孔位置 + 粗 GND + 地連通” 這幾個要點做到位，就能讓 LDO 發揮出最佳的供電性能，從根源上避免供電相關的設計問題。
