一地線網格的結構
地線網格就是在雙層板PCB的兩面的平行地線，一面水平線，另一面垂直線，然后在它們交叉的地方用過孔連接起來形成規則的網狀結構。這種網格結構連接了電路板上的各個地節點。例如芯片的地引腳、電源地等。
網格的密度（即導線間距）通常根據信號頻率、電流大小和EMC需求進行設計。高頻電路通常需要更密集的網格，而低頻電路則可以放寬網格間距。

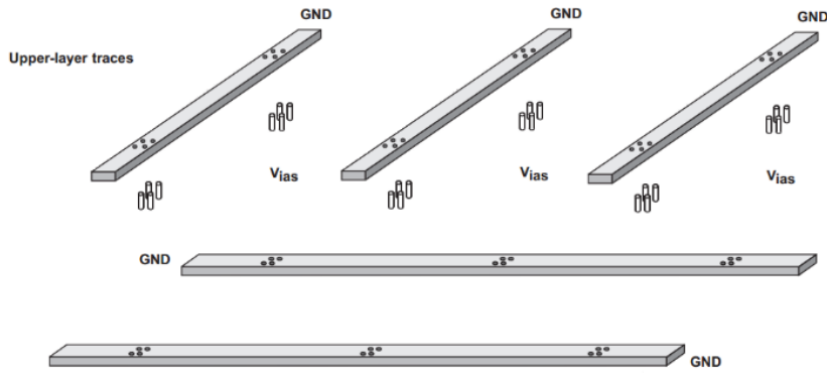

圖1 地線網格結構示意圖
二地線網格的作用
1. 降低接地阻抗
地線網格通過并聯多條導電路徑，顯著減少了地回路的整體阻抗。較低的接地阻抗有助于減少地彈噪聲（Ground Bounce）和電壓波動，從而提升電路的穩定性。
2.優化信號回流路徑
高頻信號的返回電流會沿著最小阻抗路徑流動。地線網格提供了多條低阻抗路徑，減少了信號回路的面積，從而降低了電磁干擾（EMI）。環路面積越小，電路輻射和接收的噪聲就越少。
3.平衡電位分布
網格結構通過多點連接，均衡了不同區域的電位差異，避免了因局部地電位升高導致的共模噪聲。這對于混合信號電路（如同時包含模擬和數字信號的電路）尤為重要。
4.散熱支持
地線網格中的銅導線不僅用于電氣連接，還可以幫助分散熱量，改善PCB的熱管理。這對于高功率電路尤為重要。
三地線網格VS完整地平面
在PCB設計中，地線網格和完整地平面是兩種常見的接地策略。以下是它們的對比：
特性 | 地線網格 | 完整地平面 |
阻抗 | 較低（但略高于完整地平面） | 最低（連續銅箔，理想低阻抗） |
適用頻率 | 中高頻（100MHz以下） | 高頻（GHz以上） |
設計復雜度 | 較高（需規劃網格間距和走線） | 低（直接鋪銅） |
成本 | 較低（適合雙面板） | 較高（需多層板支持） |
抗干擾能力 | 較好（適合混合信號電路） | 最佳（完整屏蔽） |
圖2 地線網格
圖3 完整地平面
四地線網格的設計原則
1.網格密度
網格的密度應根據信號頻率和電路需求進行設計。對于高頻電路，網格間距通常應小于信號波長的1/20（例如1GHz信號的波長約為30cm，網格間距應≤15mm）。對于低頻電路，間距可以放寬至2-5cm。
2.走線寬度
網格導線的寬度通常應≥0.3mm，以確保足夠的載流能力和機械強度。
3.節點連接
所有地引腳應就近連接到網格節點，避免長距離走線。對于關鍵器件（如ADC、晶振），應在下方增加局部網格密度。
4.與電源層配合
在多層板設計中，地線網格通常與相鄰電源層平行設計，形成“電源-地”層疊結構，以增強去耦效果。
五適用場景
地線網格特別適用于以下場景：
1.雙面板設計：在無法使用完整地平面時，地線網格是一種經濟有效的替代方案；
2.混合信號電路：通過網格分區實現數字地與模擬地的隔離；
3.高噪聲環境：如工業控制、電機驅動等場景，網格結構能夠有效抑制共模干擾；
4.低頻射頻（RF）電路：在低頻RF設計中，網格結構可以優化接地路徑。
六總結
地線網格是PCB設計中一種折中的接地策略，尤其適用于成本敏感或?qū)訑?shù)受限的場景。通過合理規劃網格密度和走線，可以顯著提升電路的抗干擾能力和信號質量。然而，在高頻應用中，完整地平面仍然是更優的選擇。實際設計時，工程師需結合具體需求（如頻率、成本、EMC）靈活選擇接地策略，以確保電路性能的最優化。
