產品描述
U8226 是一款針對離線式反激變換器的高性能電流模式 PWM 轉換芯片 。芯片集成有高壓啟動電路，可以獲得快速啟動和超低待機的性能。芯片支持寬VDD 供電，方便滿足寬電壓輸出電源的要求。
U8226 芯片結合 CCM 模式，QR 模式，綠色節能模式和打嗝模式工作，全范圍優化效率，實現待機功耗小于 30mW。
U8226 集成有完備的保護功能，包括：VDD 欠壓保護 (UVLO) 、VDD 過壓保護 (VDD OVP)、輸入欠壓保護 (BOP) 、輸入過壓保護 (LOVP)、輸出過壓保護 (OVP) 、輸出欠壓保護 (UVP) 、逐周期電流限制(OCP) 、 異 常 過 流 保 護 (AOCP) 、 過 載 保 護(OLP) 、 內置過熱保護 (OTP) 、軟啟動 、前沿消隱(LEB) 等。
主 要 特 點
? 集成高壓啟動功能
? 內置 700V SiC
? 超低啟動和工作電流，待機功耗 <30mW
? 高低壓頻率調制
? 最高開關頻率 130kHz in QR Mode
? 最高CCM開關頻率100kHz@Low LineVoltage
? QR 模式托底開關頻率 5kHz @ High LineVoltage
? 輕載降頻和打嗝模式
? VDD 供電范圍寬，適合寬輸出電壓應用
? 集成 EMI 優化技術
? 外置精準輸出 OVP/UVP 保護
? 集成自恢復模式的保護功能:
? VDD 過壓/欠壓保護 (VDD OVP/UVLO)
? 輸入過壓/欠壓保護 (LOVP/BOP)
? 片內過熱保護 (OTP)
? 逐周期電流限制 (OCP)
? 異常過流保護 (AOCP)
? 輸出過載保護 (OLP)
? 前沿消隱 (LEB)
? 管腳開路保護 (CS/GND)

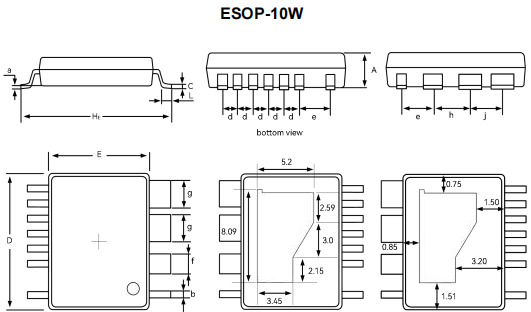

? 封裝類型 ESOP-10W
功能描述

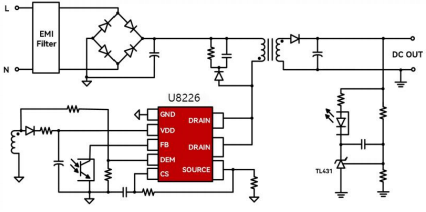

U8226 是一款針對離線式反激變換器的高性能電流 模式 PWM 轉換芯片 。芯片集成有高壓啟動電路 ，可以獲得快速啟動和超低待機的性能。芯片支持寬 VDD 供電，方便滿足寬電壓輸出要求。
規格書及方案完整信息
