我盯著女兒這個存錢罐很久了，一直蠢蠢欲動，躍躍欲試！
|
|

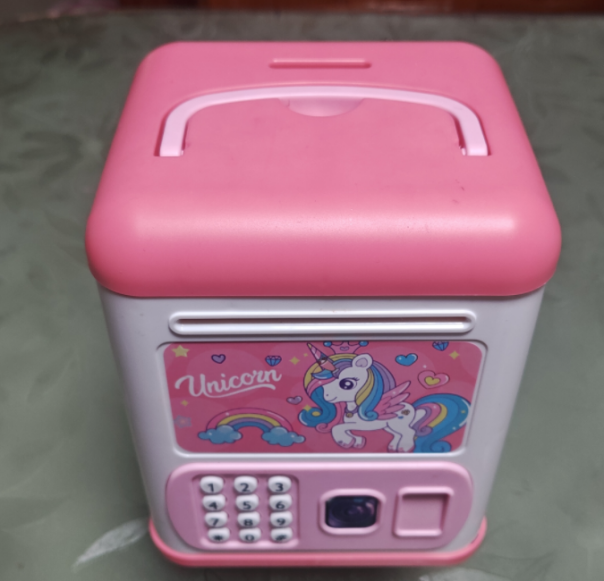

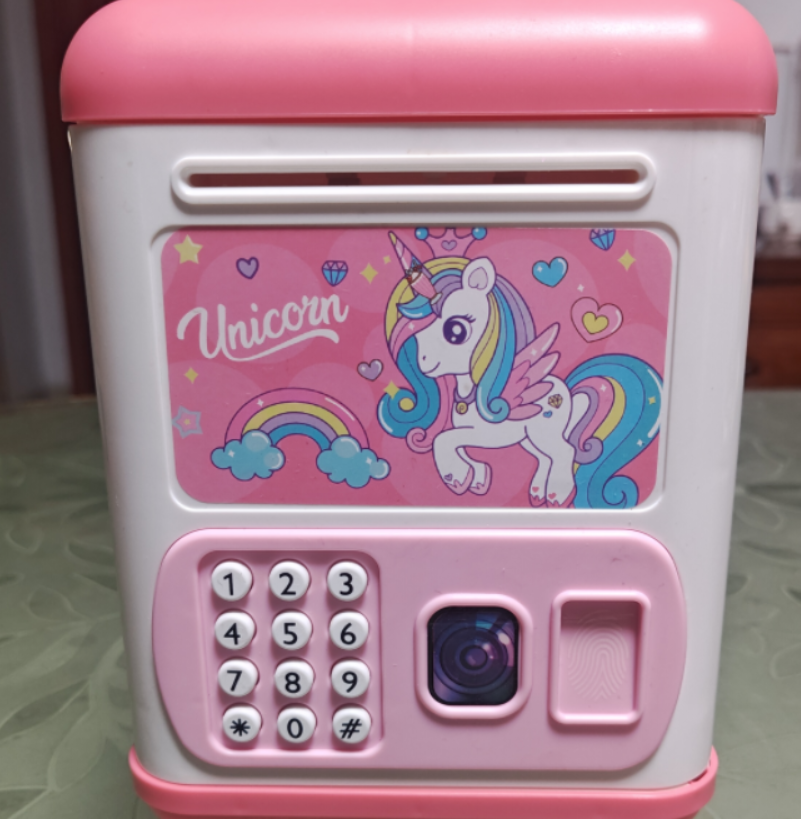

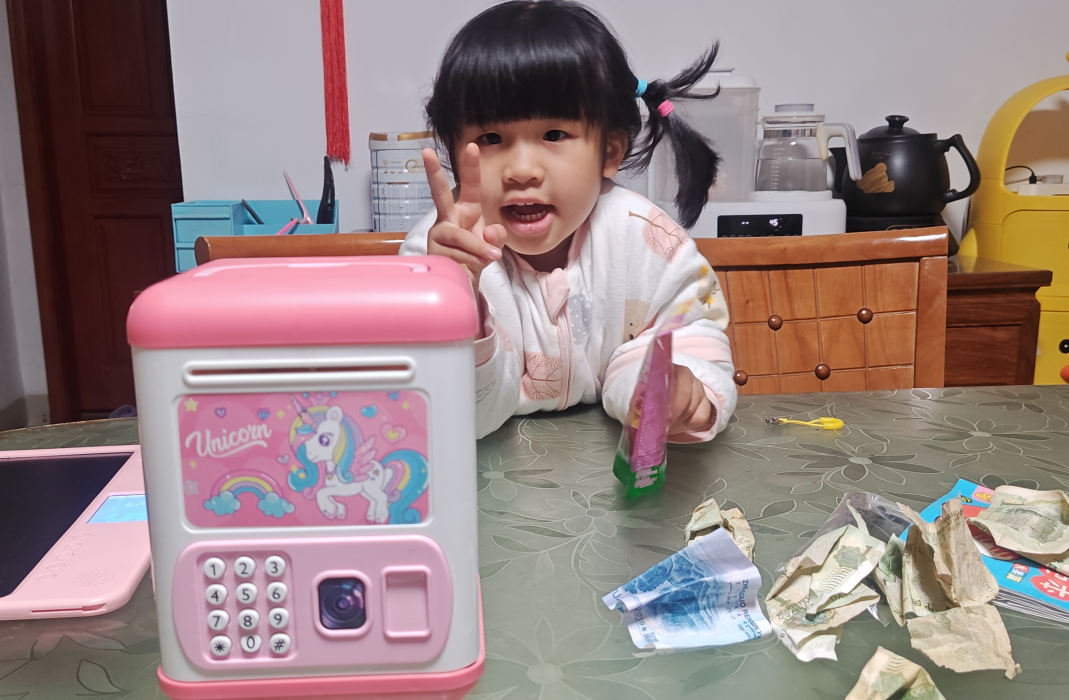

存錢罐看起來是個很大的玩具，有數字按鍵區，甚至還有指紋區，而且還有逼真的開關門的音效，更讓我疑惑，這么多功能居然就20多塊錢。
|
|

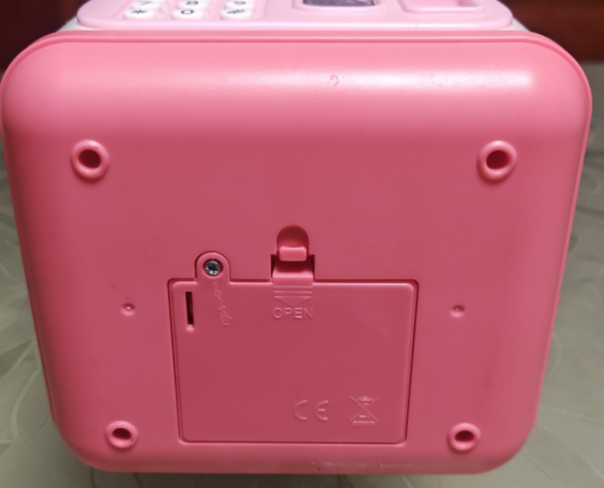

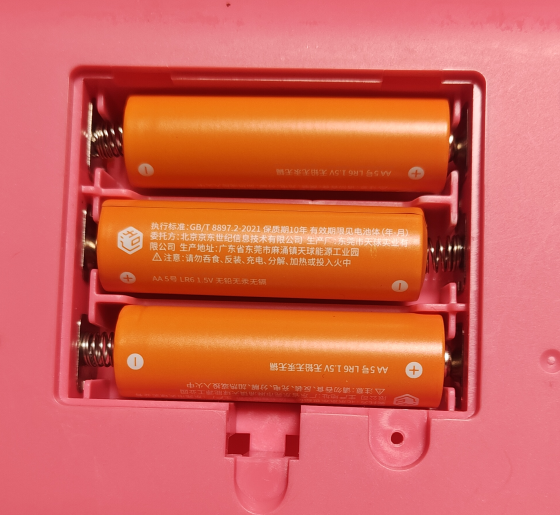

用的是3顆5號電池供電

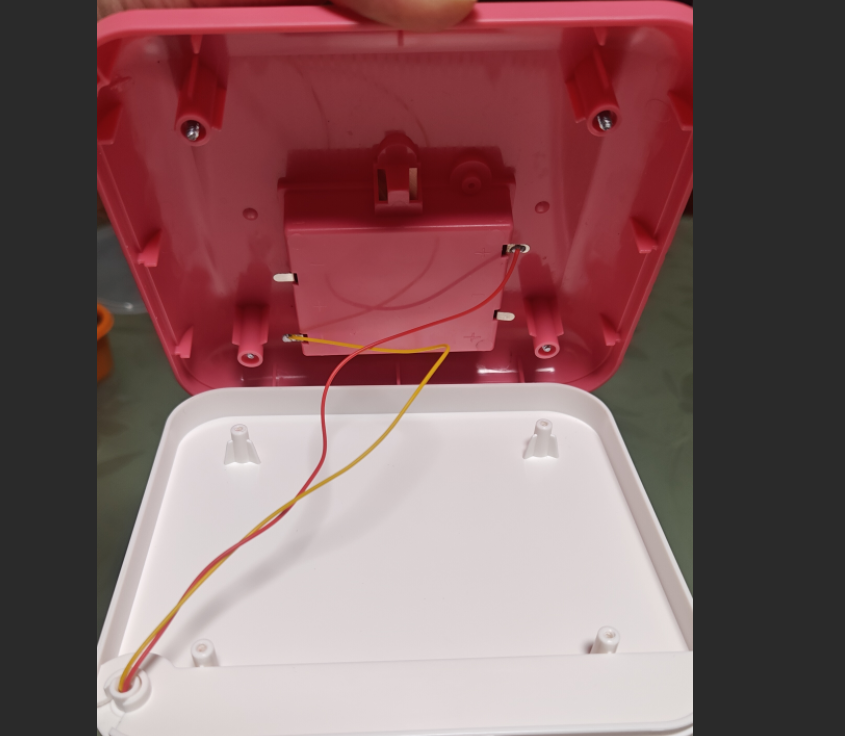

拆開底座，線速連接在內部。

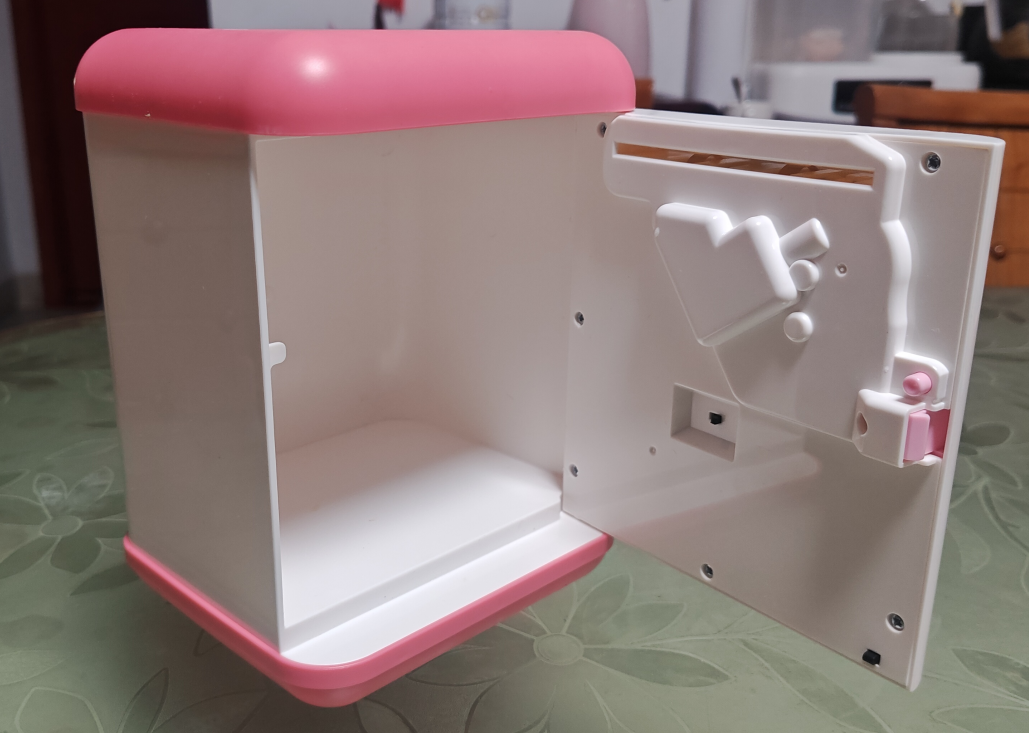

開門，里面隱藏著一些設計彩蛋
這個拔動開關是用來切缺語音的中英文的

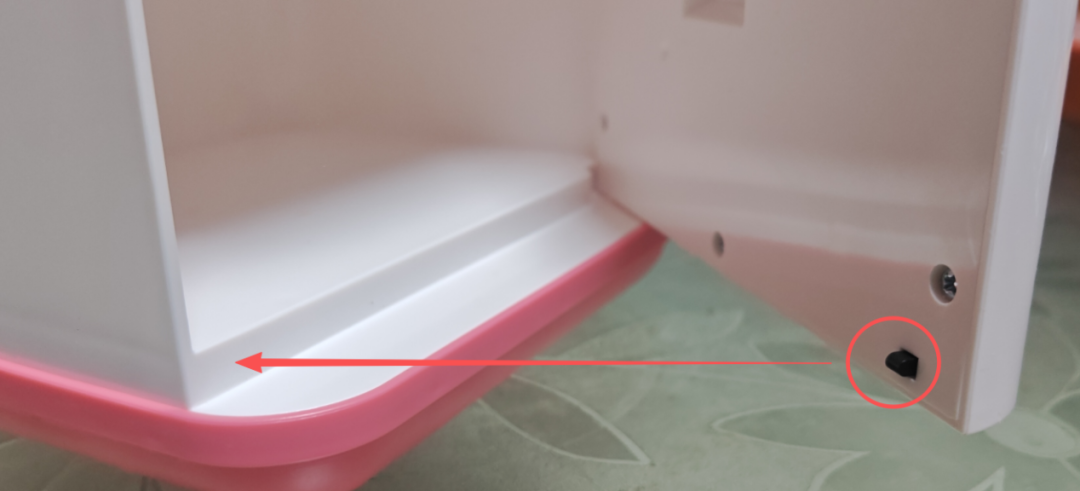

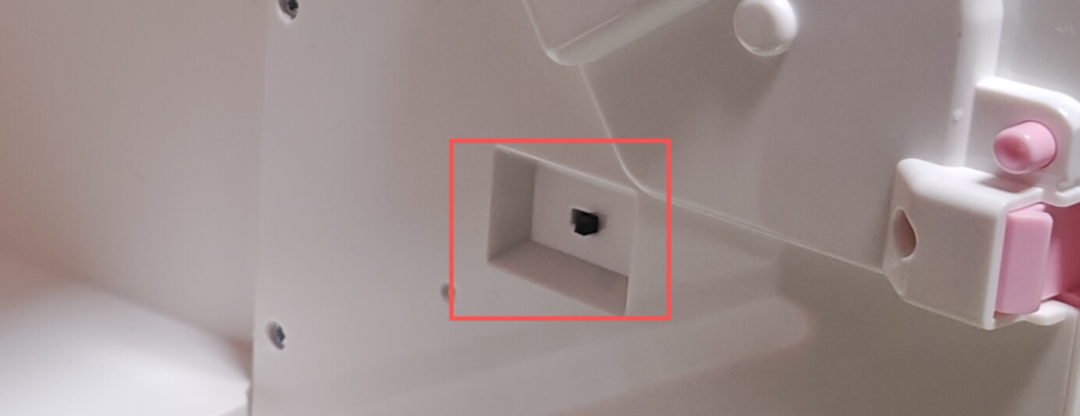

這是一個微動開關，通過它是否壓住來檢測開關門的狀態。

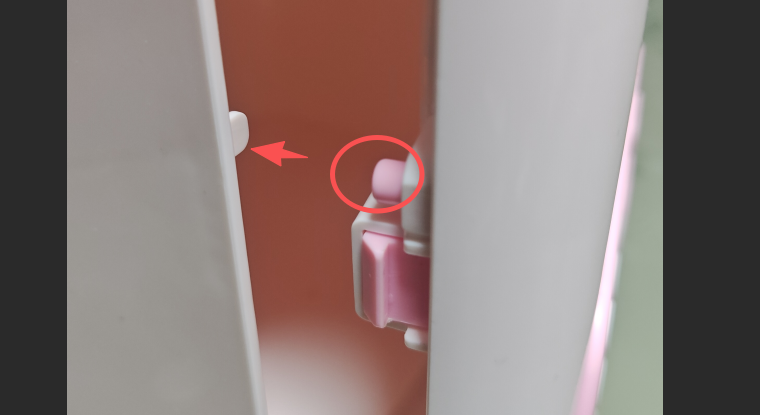

機械檢測開關

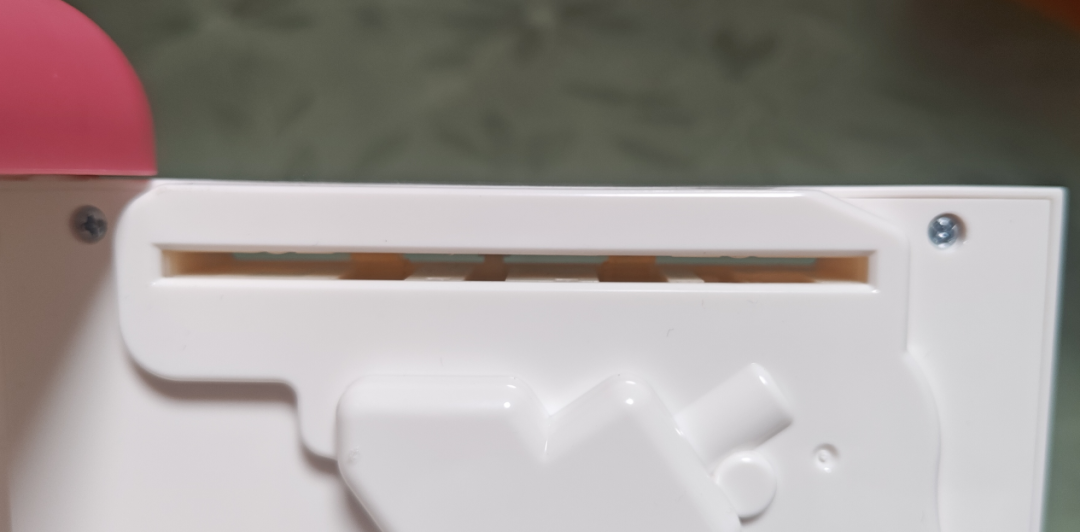

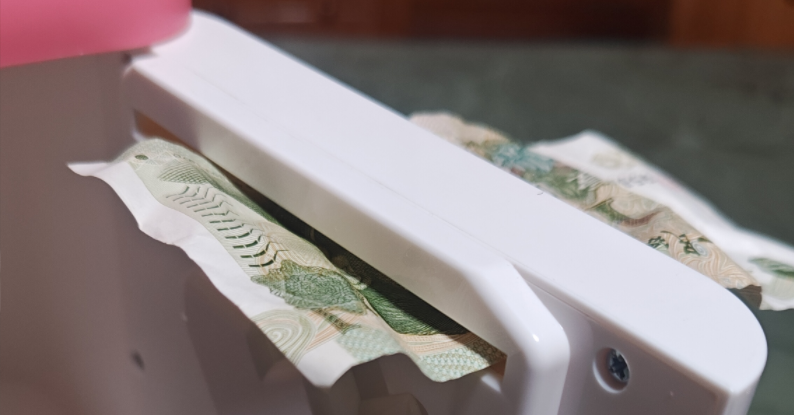

這就是進錢口，還真有點取款機那樣存錢的感覺，錢被吸進去，第一次看還感覺這小玩具還挺厲害。

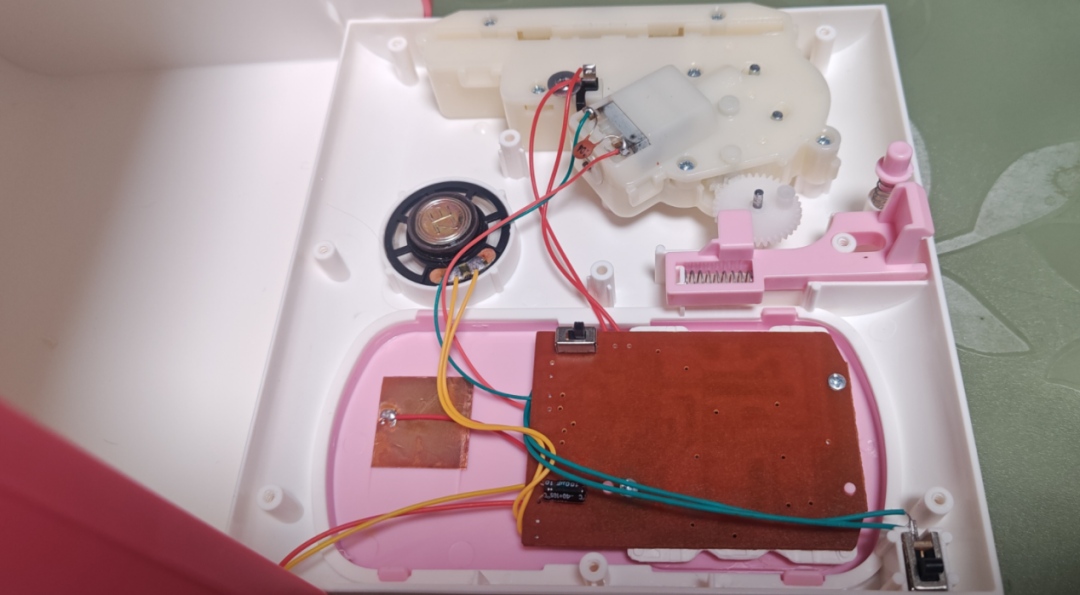

拆開來，里面是這樣，還是”線束任意互聯“的感覺，為啥在我印象中只有是玩具，內部連線大概都是這樣，就連這個讓我非常高看的玩具也是這樣。

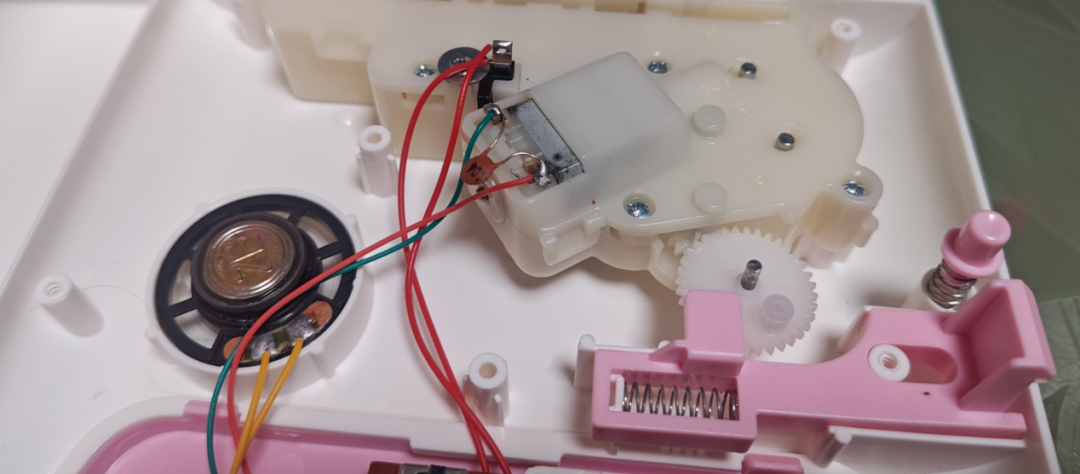

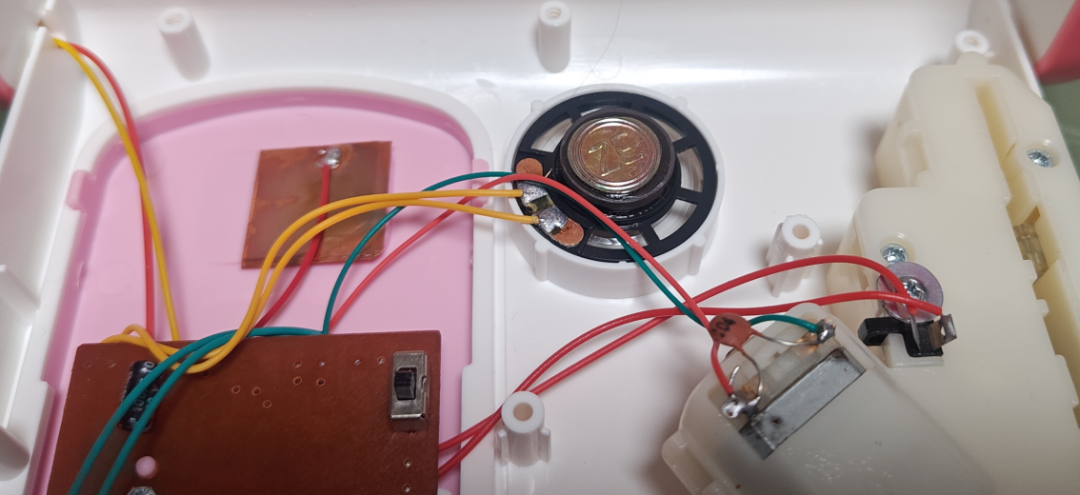

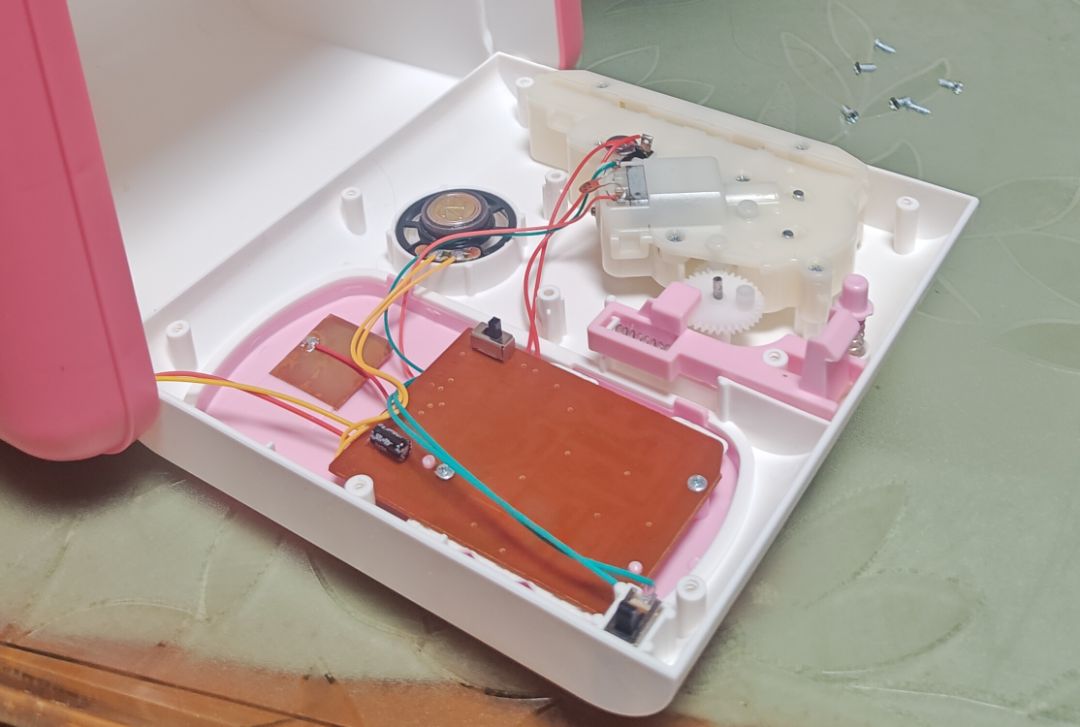

一眼看去，有一套核心傳動部件，電機+齒輪傳動結構、喇叭、玩具才用的FR1 PCB板材
細節圖片

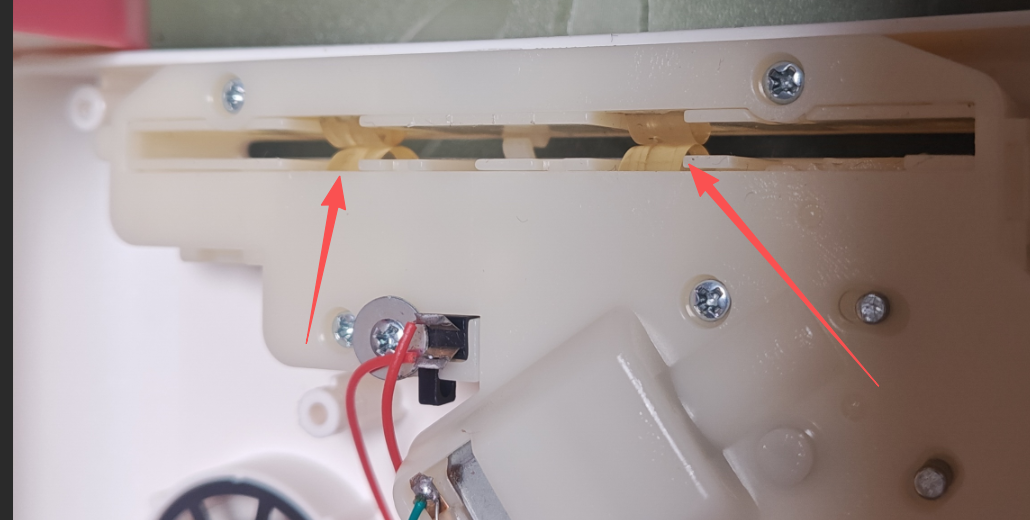

紙幣是這樣通過2對滾輪進來的，下面螺絲處也是一個內部檢測機構，傳輸完畢后，就會通過連接或斷開的信號告訴單片機，然后發出語音。

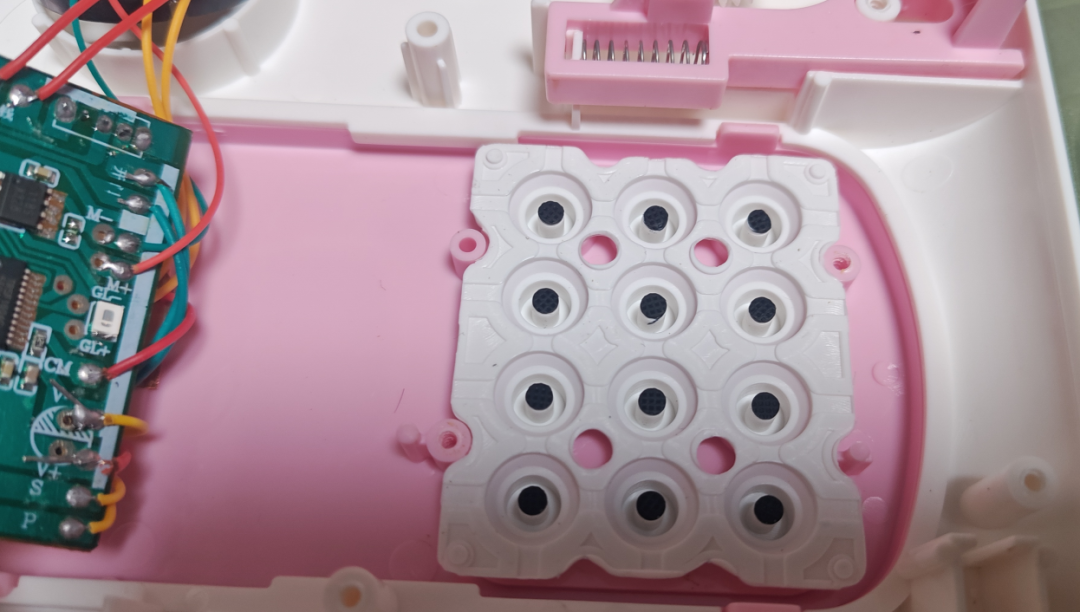

拆開PCB板，對應的是一塊導電膠鍵盤
線束焊點焊接

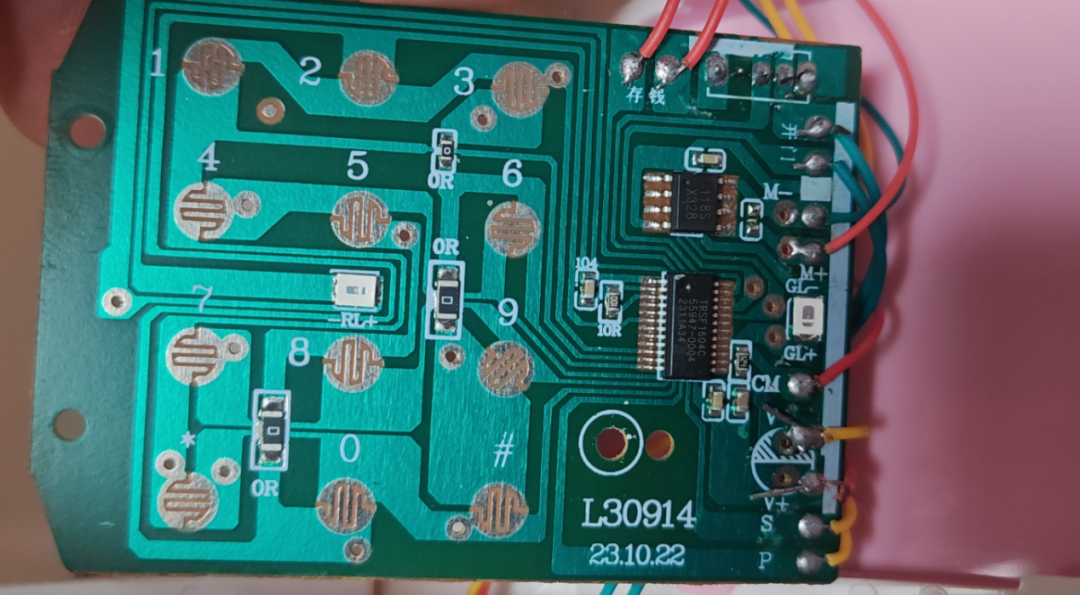

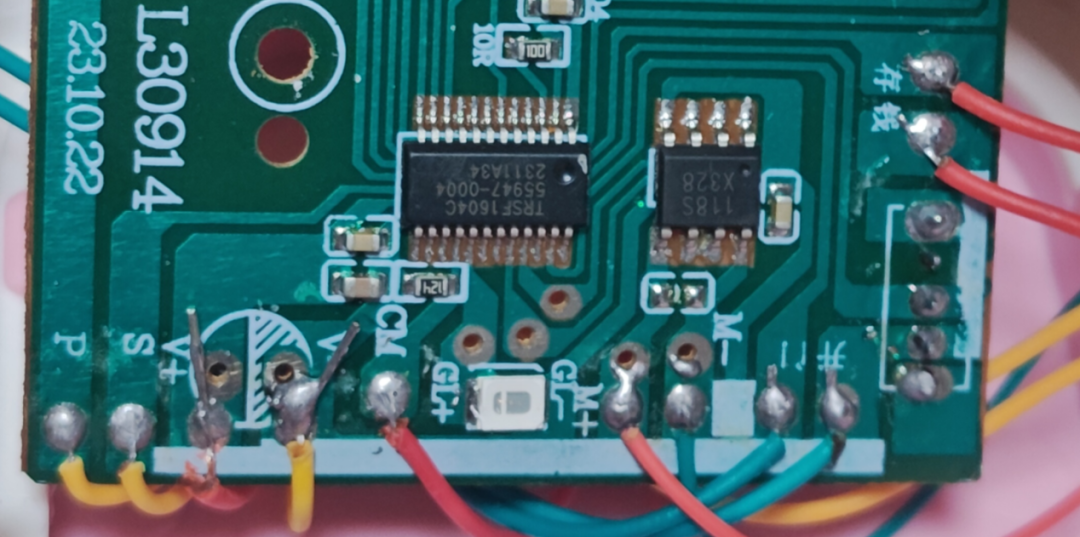

23年10月設計的PCB，我們都知道正常按鍵金手指為了保證壽命可靠，都會用沉金，但是對于玩具這種低價值的產品，通常用的最多的就是種最便宜的FR1板材、按鍵手指也基本不可能做沉金，一般可能就是普通噴錫，因為這一類產品基本不太用考慮長期的可靠性，也不會有消費者想通過增加成本買一個可以用十幾年的玩具，這就是結合了實際應用場景的設計，所以并不是偷工減料。

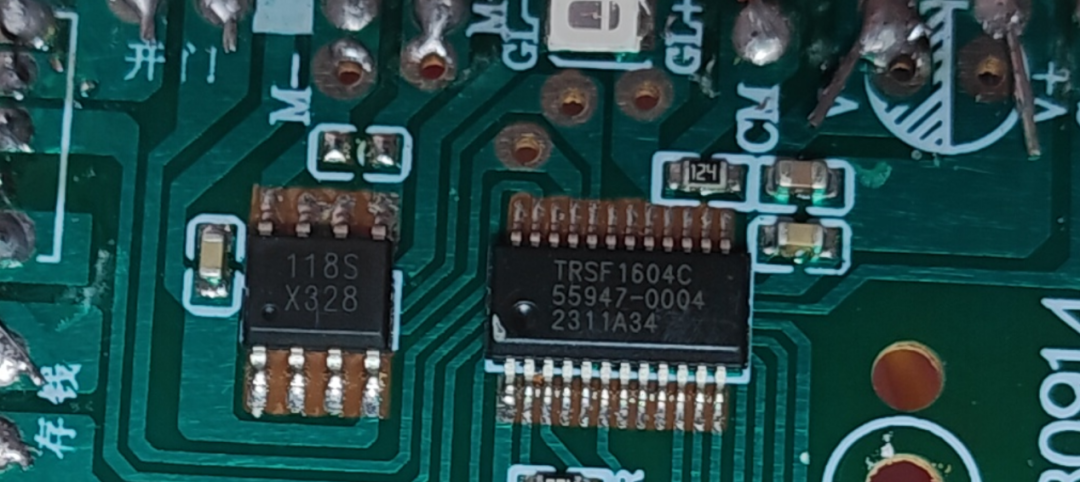

引腳最多的是這個TRSF1604C 是16 位語音處理專用單片機，由深圳市矽源特科技出品，專門用于低成本語音播放、音效、計數與簡單控制，非常適合電子存錢罐、故事機、玩具等場景，這個芯片一般有下面的功能（不指本機）。
l投幣檢測與計數：通過 GPIO 檢測硬幣 / 紙幣傳感器，累加金額。
l語音 / 音效播放：投幣成功、金額播報、開門提示音、兒歌 / 故事等。
l密碼 / 按鍵控制：處理密碼輸入、開門 / 鎖門、模式切換。
l顯示驅動：控制數碼管 / LED 顯示當前金額
邊上8 腳絲印 118S是一個單通道直流電機驅動芯片，和 語音主控是一套方案，這個就是用來驅動那個電機馬達的，配合MCU指令控制正轉、反轉、停止。
最讓我意外的是這個“指紋”設計，我最開始還真以為是指紋，后來我想不太可能，從外面看了一下，加上我按的手感，我判斷這就是內部一個輕觸開關，模擬指紋，因為用手按下去剛好可以觸發，玩具嘛，糊弄一下就好。

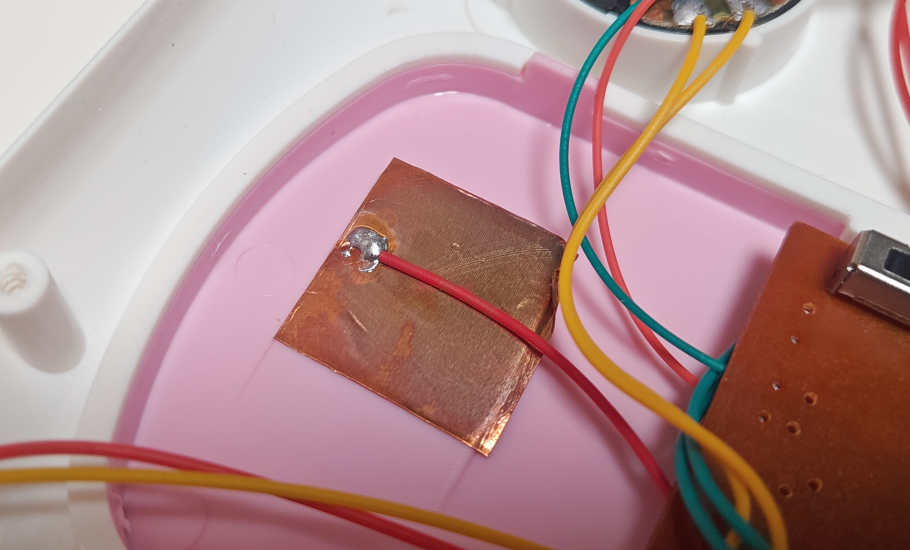

結果拆開居然不是我想像的用輕觸開關，居然是一個銅箔，顯示這是通過人體感應電容來讓單片機進行判斷，就和觸摸開關類似原理。
這一設計真是體驗感拉滿：選輸入密碼，再輸入“指紋”
但是如果用我前面想的方案，比如換成一個微動小開關，手指放上去也會觸發，實現一樣效果。不過我轉念一想，還是貼銅箔方案便宜點，如果用開關，還焊2根線，而且開關還要有裝配的結構安裝!
總的來說，這個存錢罐真的挺不錯，容量大，有密碼，還有很好的音效聲，很值得給孩子買來用來當作自己的“小金庫”
