近年來，微機電系統（MEMS）技術迅速發展，MEMS慣性傳感器已在消費電子、汽車電子、工業自動化、國防及軍事系統等領域得到廣泛應用。這類傳感器具有體積小、成本低、易于大批量生產等顯著優勢。
據麥姆斯咨詢報道，近期，陜西能源職業技術學院、北京航空航天大學儀器科學與光電工程學院以及北京航天時代光電科技有限公司組成的研究團隊，在Frontiers in Materials期刊上發表了一篇題為“Research progress in the relationship between packaging structures and service performance of MEMS inertial sensors”的綜述文章。本文系統綜述了國內外近年來的相關研究進展，重點分析了不同封裝設計對MEMS慣性傳感器性能的影響機制，涵蓋消費級、工業級和戰術級等不同性能等級。
研究人員選取了TDK InvenSense的9軸慣性傳感器MPU9250、ADI的6軸慣性測量單元（IMU）ADIS16470、Honeywell的6軸慣性測量單元（IMU）HG1930等典型產品型號作為代表，深入分析了塑料QFN和LGA、陶瓷LCC及金屬氣密封裝等封裝形式對關鍵性能指標（包括零偏穩定性、噪聲密度和溫度漂移等）的影響。此外，從熱-機械-電多物理場耦合模型角度，闡釋了電子封裝設計對MEMS慣性傳感器的作用機理。最后，本文探討了異質集成、智能補償、量子級技術等新興封裝技術在推動MEMS慣性傳感器性能突破方面的發展潛力。
作為現代慣性導航與運動感知系統的核心組件，MEMS慣性傳感器對無人機（UAV）姿態控制、工業機器人導航定位、汽車自動駕駛等應用的性能與可靠性起著決定性作用。封裝設計已成為影響MEMS慣性傳感器零偏穩定性、噪聲密度、長期可靠性等關鍵參數的核心因素。下圖展示了MEMS 慣性傳感器封裝結構的演進過程。

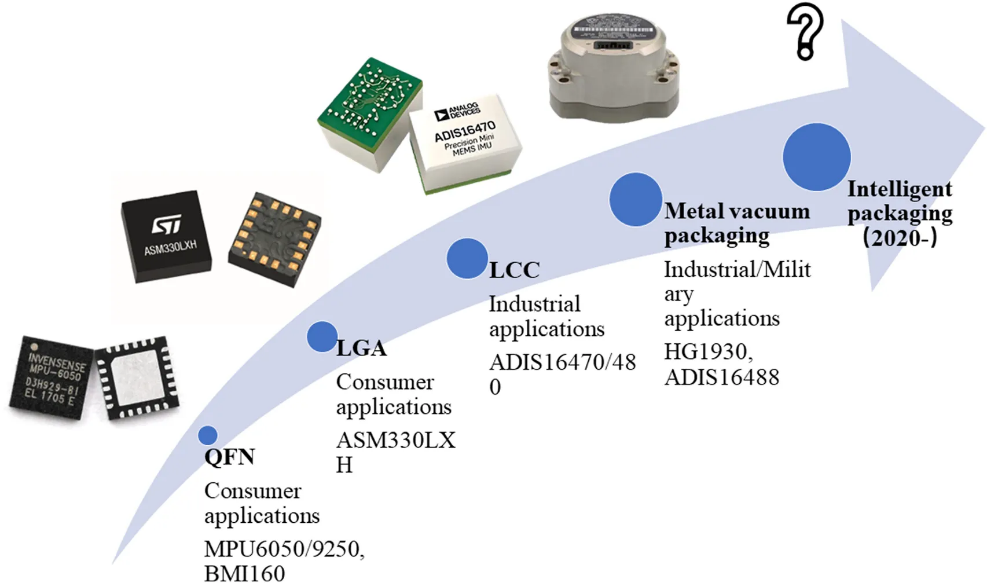

MEMS慣性傳感器封裝結構的演進過程
MEMS慣性傳感器封裝大致經歷了三個發展階段：早期（2000~2010年）以環氧模塑料（EMC）封裝為主，憑借低成本、可規模化制造的特點推動MEMS慣性傳感器在消費電子中普及；中期（2010~2020年）陶瓷封裝與三維堆疊技術的產業化顯著提升了工業級慣性傳感器性能，精度提升1~2個數量級；現階段（2020年至今），真空氣密封裝、異質集成與智能封裝的進步使戰術級慣性傳感器接近量子噪聲限。伴隨性能大幅提升，封裝材料從環氧樹脂逐步轉向鈦合金，內部環境從常壓過渡到超高真空。
研究人員選取消費級（MPU9250）、工業級（ADIS16470）、戰術級（HG1930）三種不同性能檔次的典型MEMS慣性傳感器，系統綜述并分析封裝結構與使用性能之間的關系。從材料特性、結構拓撲、工藝參數等多角度展開討論，明確封裝結構對不同精度等級傳感器關鍵性能的影響規律，為未來高性能場景下的MEMS封裝方案提供技術基礎與設計參考。
1. MEMS慣性傳感器封裝技術
MEMS慣性傳感器的封裝對維持性能穩定與工作可靠性至關重要。除了作為物理外殼的基本功能外，封裝還能減輕環境干擾并濾除內部噪聲源。
在消費電子領域，MEMS慣性傳感器主要采用QFN與LGA封裝形式。例如，TDK InvenSense的9軸慣性傳感器MPU9250采用4 × 4 × 1 mm3 小型化QFN封裝，因其尺寸小、重量輕，被廣泛集成于可穿戴設備、移動設備等便攜式產品。然而，QFN與LGA封裝所用環氧模塑料的熱膨脹系數較高，這與硅基MEMS芯片的熱膨脹系數存在顯著失配。在溫度循環過程中，這種失配會產生顯著界面剪切應力，進而導致MEMS懸臂梁結構發生機械形變和剛度漂移，大幅降低MEMS傳感器精度，限制QFN與LGA封裝傳感器在對溫度敏感場景中的應用。
相關報告：《消費類MEMS慣性傳感器對比分析-2025版》
與消費電子產品相比，工業級MEMS慣性傳感器對封裝可靠性與長期穩定性要求更嚴格。典型代表為亞德諾半導體（ADI）的6軸慣性測量單元（IMU）ADIS16470，采用陶瓷LCC封裝。該設計使用的氧化鋁陶瓷基板的熱膨脹系數約6.5 ppm/°C，與硅基MEMS芯片的熱膨脹特性高度匹配。此外，采用金錫共晶焊料實現低應力鍵合，可將熱致形變降低60%以上，從而提升了MEMS傳感器在復雜工業工況下的性能與耐用性。陶瓷LCC封裝的氣密性進一步提升了環境適應性，可有效防護工業現場常見的粉塵、潮氣與腐蝕性氣體。
相關報告：《汽車級MEMS慣性傳感器對比分析-2025版》

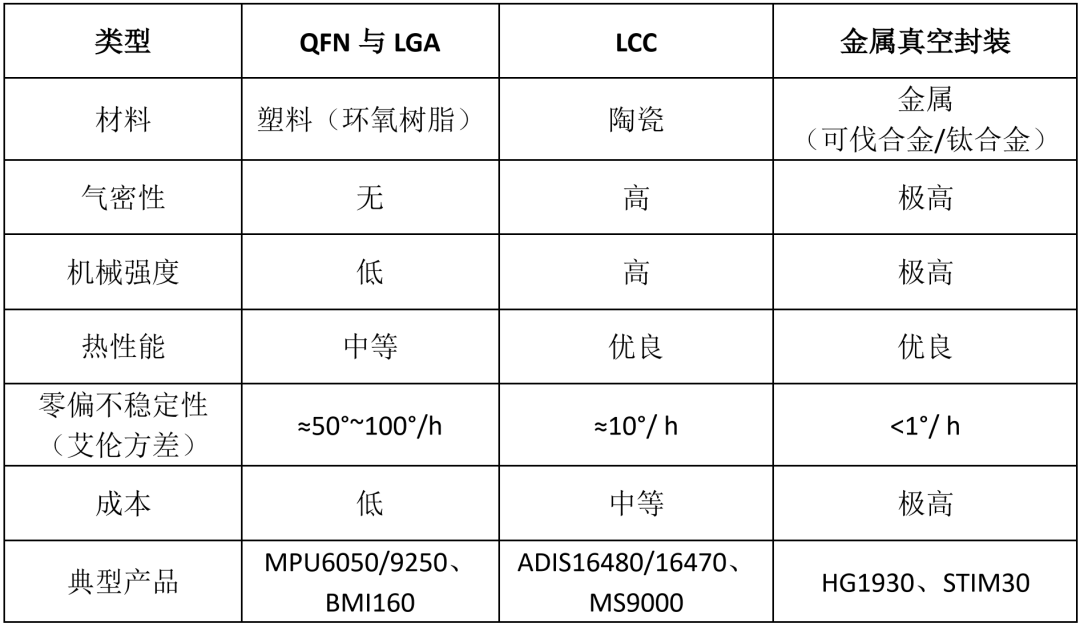

在對精度與穩定性要求極高的戰術級應用中，MEMS慣性傳感器通常采用鈦合金或可伐合金（Kovar）等金屬外殼封裝。這類封裝材料具備優異的機械強度與電磁屏蔽能力，同時可實現高真空環境，有效抑制MEMS諧振結構的氣體阻尼效應，提升傳感器靈敏度與抗干擾能力，滿足航空航天、軍用導航系統的嚴苛性能要求。此外，金屬封裝的導熱系數比陶瓷高約40%，能夠更高效散出傳感器工作過程中產生的熱量，降低局部過熱導致的性能衰減風險。為進一步保證極端條件下的工作穩定性，戰術級傳感器封裝通常采用多層應力緩沖結構與冗余設計，可在強機械沖擊（例如沖擊加速度超過10000 g）與?55°C ~125°C寬溫范圍內保持信號的完整性與測量精度。三種典型MEMS慣性傳感器封裝結構的性能與特點對比見如下表格。
相關報告：《Sensonor MEMS慣性測量單元（IMU）STIM318產品分析》
2. 封裝技術的影響機制
2.1. 熱管理能力
封裝結構的導熱性能對維持MEMS慣性傳感器內部溫度均勻性至關重要。例如，MPU9250所用QFN封裝采用導熱性較差的塑封材料，在持續工作狀態下會形成明顯軸向溫度梯度，可能在差分電容檢測電路中引入共模誤差。與之相對，ADIS16470采用高導熱氮化鋁陶瓷基板，并結合集成熱管技術，可有效緩解內部溫差，顯著降低由溫度梯度引起的測量誤差。
此外，封裝材料的熱滯回特性會導致MEMS慣性傳感器產生非線性零偏漂移。MPU9250 的塑封材料在溫度循環中表現出明顯的熱滯回特性，從而導致殘余應力的累積，并引起可測量的加速度零偏漂移。相比之下，陶瓷封裝材料的彈性模量高、熱滯回線窄，在相同條件下產生的零偏漂移更小，這種材料固有的穩定性有助于提升熱重復性與整體測量一致性。
2.2. 機械應力抑制策略
封裝引入的應力主要通過兩種機制影響MEMS慣性傳感器性能：一是靜態應力會改變 MEMS結構剛度，導致傳感器輸出變化。例如MPU9250對封裝應力較為敏感，安裝螺栓扭矩變化會改變界面應力分布，引發零偏誤差發生顯著漂移；二是動態應力會激發MEMS傳感器結構共振，特定頻率的振動通過封裝殼體傳遞到襯底并作用于MEMS質量塊，產生偽角速度信號，降低測量精度。
為了減輕由封裝引起的應力所帶來的不利影響，針對不同等級的傳感器，業界已實施了多種技術解決方案。ADIS16470在封裝底部引入波紋狀應力緩沖結構，通過局部塑性變形吸收機械應力，同時將封裝的諧振頻率提升至傳感器工作帶寬之外，從而最大限度地減少由共振引發的誤差。戰術級MEMS慣性傳感器則采用主動阻尼技術，在封裝內部嵌入壓電陶瓷執行器，通過閉環控制實時主動抑制外部振動輸入，從而顯著提升動態穩定性與測量保真度。
2.3. 面向信號完整性的封裝優化
高頻噪聲與電磁干擾（EMI）是限制MEMS慣性傳感器分辨率與信號完整性的關鍵因素。傳統的引線鍵合會引入寄生電感，與MEMS結構固有電容形成非預期的電感-電容（LC）諧振回路，放大特定頻段內的噪聲功率譜密度，降低傳感器性能。相比之下，硅通孔（TSV）技術可大幅減小寄生電感：通過介質隔離與深反應離子刻蝕（DRIE）實現緊湊垂直互連，縮短電信號傳輸路徑，從而有效抑制高頻噪聲并增強整體的抗電磁干擾能力。
在電磁屏蔽方面，屏蔽結構的有效性與其衰減外部電磁場干擾的能力直接相關。例如 ADIS16470采用金-鎳雙層屏蔽結構，這種設計巧妙地利用了金的趨膚效應（有助于增強對高頻電場的衰減），并將其與鎳的高磁導率（能夠有效抑制低頻磁場分量）相結合。與傳統的單層鋁屏蔽相比，該復合結構在更寬頻段內顯著提升屏蔽效能，從而增強MEMS慣性傳感器在復雜電磁環境下的抗干擾能力。
3. 未來趨勢與挑戰
3.1. 晶圓級封裝及異質集成
晶圓級封裝（WLP）可在前端制造過程中將MEMS結構與專用集成電路（ASIC）集成，有效縮短互連線長度并降低寄生電容，通?？山档?0%以上，例如意法半導體（ST）的 6軸慣性測量單元（IMU）ISM330DHCX產品。異質集成方法可將光子芯片、射頻芯片、MEMS 芯片集成至統一的平臺上，例如美國國防高級研究計劃局（DARPA）發起的CHIPS（通用異質集成與IP復用策略）項目，通過中介層實現光子集成回路（PIC）與MEMS陀螺儀的混合集成，大幅提升高性能慣性感知的角分辨率與信號處理能力。
3.2. “智能”封裝：封裝內智能化
集成人工智能（AI）處理器的“智能”封裝也是未來MEMS慣性傳感器的重要發展方向。例如博世（Bosch）的6軸慣性測量單元（IMU）SMI230在傳感器封裝內直接集成機器學習加速器，通過在線建模與補償，有效抑制零偏誤差對傳感器整體性能的影響。此外，基于深度學習的壽命預測算法可檢測鍵合界面的蠕變、材料老化等退化早期特征，實現預測性維護與故障提前預警。
3.3. 基于量子效應的慣性傳感器封裝
為了突破傳統MEMS慣性傳感器的性能極限，基于量子效應的慣性傳感器在封裝層面需要實現極低溫、超高真空環境。美國國家標準與技術研究院（NIST）研制的原子干涉陀螺儀采用銣原子氣室結合激光冷卻的封裝方案，在近真空條件下抑制系統相位噪聲。然而，要完美實現此類封裝，必須解決一系列復雜的工程難題，包括絕熱熱管理、多層坡莫合金磁屏蔽、基于光學平臺的主動隔振等。
4. 結論
本文系統介紹了封裝結構、材料選擇與工藝參數對不同精度等級MEMS慣性傳感器工作性能的影響，通過多角度、多層次分析，強調了封裝在抑制環境干擾、降低內部噪聲、提升機械穩定性方面的關鍵作用，揭示了電子封裝技術與MEMS慣性傳感器服役性能之間的耦合關系。
同時，本文還對下一代慣性傳感器的電子封裝與信號處理技術進行了展望，包括晶圓級封裝、異質集成、“智能”封裝等技術。其中，采用人工智能（AI）實現實時補償與預警的“智能”封裝技術，將在未來進一步推動傳感器向自適應智能化方向發展。這些創新技術對于滿足自主導航、深空探測、量子定位系統等前沿領域的嚴苛需求具有重要意義。
