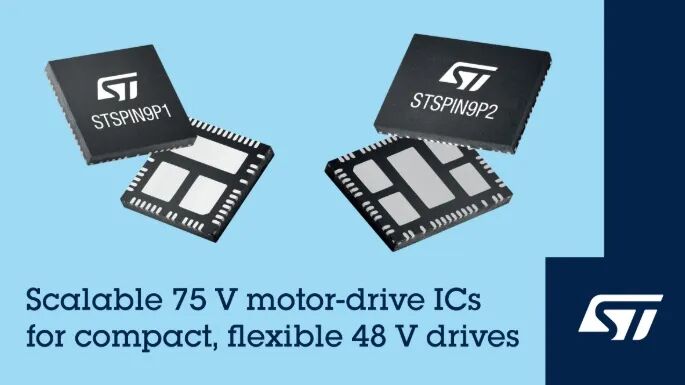

意法半導體的STSPIN9P系列75V電機驅動芯片幫助客戶加快開發對穩健性要求更高的工業電機驅動器。該系列的十二款產品適配48V等常用電源電壓，允許用戶輕松擴展針對不同類型電機的驅動設計，支持功率高達500W。
新推出的STSPIN9P1半橋驅動器和STSPIN9P2全橋驅動器進一步擴展了STSPIN電機驅動器產品家族，確保電機控制應用快速啟動運轉，允許開發者測試和微調電機驅動性能。新產品支持寬壓電源，輸出電流高達10A的，適用于工業自動化和機器人，以及家用電器、舞臺燈光、水泵、風扇和紡織機。

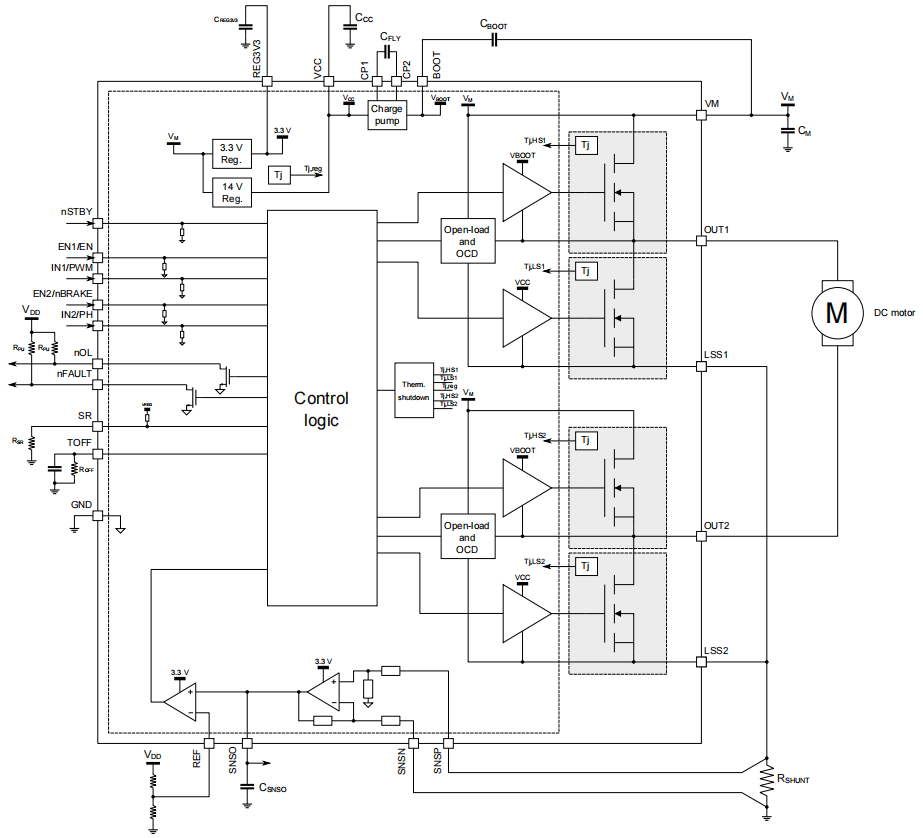

該系列驅動芯片只需要通過母線電壓供電，支持7V至75V寬壓電源輸入，可以簡化系統設計和PCB布局，內置穩壓器為控制邏輯電路、柵極驅動器等內部電路供電;集成的電荷泵為高邊柵極驅動器供電，可實現100%占空比工作;集成的模擬前端電路由電流檢測放大器和比較器組成，其中，電流檢測放大器與外部電流采樣電阻配合工作，比較器在達到限流閾值后才會被觸發，用戶可以通過改變外部參考電壓來配置該限流閾值。
在有內部限流功能的 STSPIN9P產品中，比較器信號是直接連接到芯片的控制邏輯電路，這個配置準許用戶通過外部引腳選擇衰減策略，根據電機、負載和所需行為選擇固定關斷時間或優調PWM占空比。此外，還有一個用于選擇柵極驅動器開通速率的引腳，讓開發人員能夠快速經濟地優化能效和電磁輻射。關斷時間始終保持最短，在全橋驅動器中實現最短的死區時間。
在提供強大、靈活功能的同時，STSPIN9P全系芯片還集成欠壓保護、過壓保護和過流保護等安全功能，芯片內部也為每個 MOSFET集成一個溫度傳感器來實現過熱保護功能。此外，STSPIN9P系列集成開路負載檢測功能可以在功率級關斷時檢查電機連接是否正確。
為了便于開發，EVLSPIN9P1-3PH參考設計在一個三相BLDC/PMSM電機驅動器內整合三個STSPIN9P12半橋驅動器。該電路板支持三電阻或單電阻電流檢測拓撲。

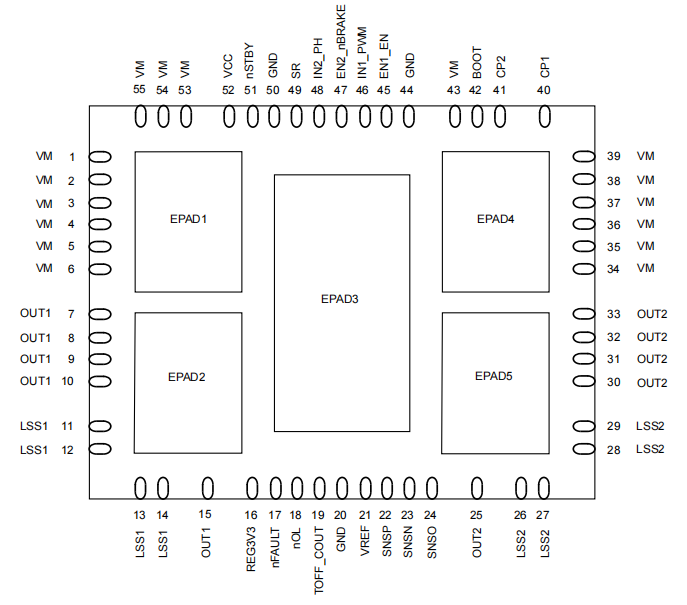

所有的STSPIN9P半橋芯片引腳相互兼容，采用 7mm x 7mm QFN 封裝。全橋驅動芯片也是引腳相互兼容，采用 9mm x 7mm QFN 封裝。
特性
電源電壓：7 V 至 75 V
內置功率 MOSFET：額定電流 6 Arms，導通電阻 RDS(ON) = 27 mΩ (典型值)
電流檢測放大器
限流器，可實現 PWM 微調或固定關斷時間控制
可調壓擺率，用于優化電磁干擾 (EMI) 與效率的平衡
完備的保護功能：過溫保護、過流保護和欠壓鎖定 (UVLO)
負載開路檢測
應用
舞臺燈光
工廠自動化
自動取款機 (ATM) 和貨幣處理設備
紡織機械
家用電器
機器人
