ROHM推出支持10Gbps以上高速I/F的ESD保護二極管

近年來，在工業設備和車載市場，高速信號傳輸的普及與電子設備的小型化、高性能化趨勢日益顯著。相應地，系統(電路板、模塊)層面對所需的ESD防護措施要求越來越嚴苛。另一方面，隨著多功能化、高性能化、微細化技術的發展，IC對電氣過載(EOS)和靜電放電(ESD)的耐受能力呈下降趨勢。因此，對于兼具“低電容(抑制高速通信時的信號劣化)”和“憑借低動態電阻實現出色IC保護性能”的外置ESD保護器件的需求與日俱增。尤其是在10Gbps以上的下一代通信中，微小的寄生電容差異都會對通信波形產生重大影響。然而，降低寄生電容與動態電阻之間存在此消彼長的權衡關系，因此如何兼顧通信質量和IC保護，成為亟待解決的課題。

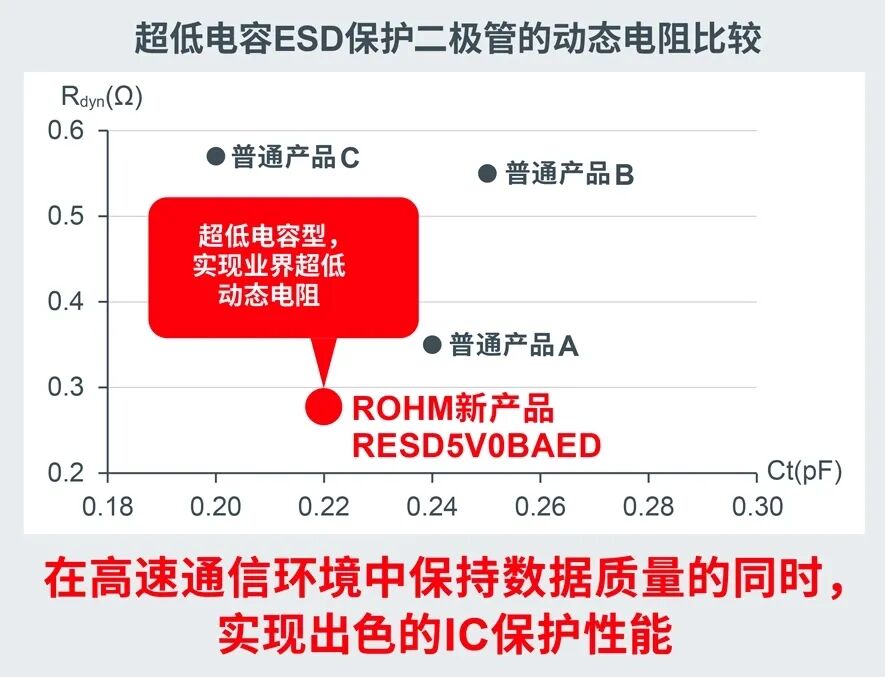

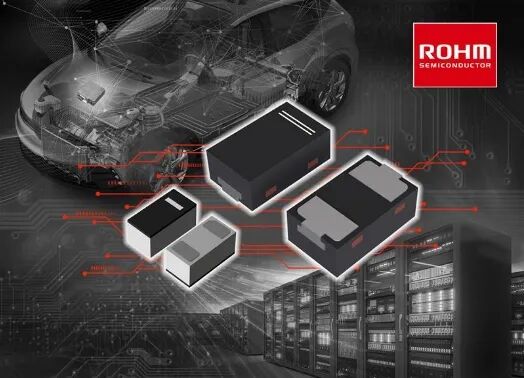

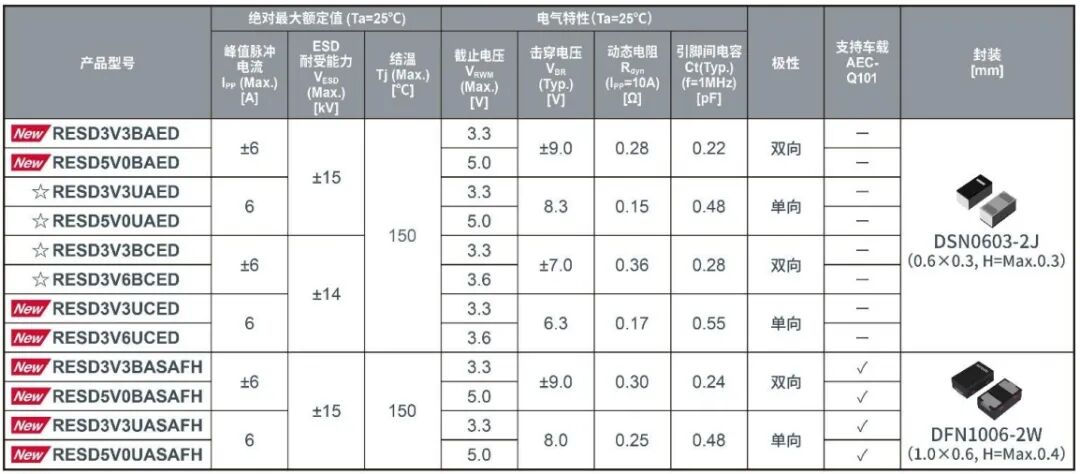

對此，ROHM推出了能夠解決這一課題、并支持更高速通信的RESDxVx系列產品，新產品不僅實現更低電容，還實現更低的動態電阻。超過10Gbps的高速通信接口，需要可將信號劣化控制在更低且具備出色IC保護性能的ESD保護二極管。新產品實現引腳間電容*3僅為0.24pF(雙向)和0.48pF(單向)的超低電容特性。同時，與該特性存在權衡關系的動態電阻也降低至0.28Ω。與普通產品相比，其鉗位電壓*?降低了約40%，確保了優異的IC保護性能。

這些優勢有助于提高各種高速數據通信設備(例如AI服務器和5G/6G通信設備等工業設備，筆記本電腦和游戲機等消費電子產品)的可靠性。另外，DFN1006-2W封裝的“RESDxVxBASAFH”和“RESDxVxUASAFH”符合汽車電子產品可靠性標準AEC-Q101的要求，還適用于采用SerDes*?通信的ADAS(高級駕駛輔助系統)、AD(自動駕駛)攝像頭以及ECU(電子控制單元)等應用。

新產品已于2026年3月開始量產(樣品價格70日元/個，不含稅)，并已經開始網售，可通過AMEYA360商城購買，如有需要請聯系AMEYA客服。

ROHM今后將繼續擴充低電容ESD保護二極管和TVS二極管的產品陣容，助力AI服務器、通信基礎設施、自動駕駛系統等電子技術的發展，為實現安全、安心且舒適的數字社會貢獻力量。

適用于支持USB4、USB3.x、Thunderbolt 4、HDMI、DisplayPort、PCI  Express、LVDS、MIPI D-PHY/C-PHY、車載SerDes以及車載以太網(10/100/1000Mbps)等各種接口的設備。

◆工業設備：AI服務器、數據中心、路由器、光模塊、5G/6G通信基站、FA設備用攝像頭等

◆消費電子：PC、服務器、USB加密狗、智能手機、平板電腦、游戲機、影音設備、通信天線等

◆車載設備：ADAS(高級駕駛輔助系統)/AD(自動駕駛)/全景影像系統/倒車影像系統用的攝像頭、車載信息娛樂系統、車身控制ECU、中控臺(影音系統、顯示屏)等。

開始銷售時間：2026年3月起

新產品在AMEYA360商城將逐步發售。

*1) 動態電阻(Dynamic Resistance)

表示ESD保護二極管在保護IC時，其電壓隨電流變化的增量程度的指標，又稱“交流電阻”。該值越小，表示即使流過相同的放電電流時，也能將引腳電壓的上升幅度控制得越低，從而減輕IC承受的電氣應力，提高保護性能。

*2) ESD保護二極管

用來保護電路免受過電壓、浪涌和ESD(Electro-Static  Discharge：靜電放電)影響的半導體器件。通過吸收突發的電壓和電流尖峰(浪涌)，來防止電路損壞和誤動作。在車載環境中，對于電氣方面發生嚴重波動時的保護至關重要。

*3) 引腳間電容(Capacitance Between Terminals)

電子元器件中產生的不必要的電容分量。如果引腳間電容較大，高速通信時信號就會劣化，因此在車載通信應用中降低引腳間電容非常重要。

*4) 鉗位電壓

ESD保護二極管抑制浪涌等引起的過電壓時電路內維持的電壓。該電壓越低，越可以有效地保護電路和設備，從而提高車載設備的可靠性。

*5) SerDes

成對使用IC實現大容量數據高速傳輸的通信方式。信息發送端的串行器(Serializer)將多個數字信號數據轉換為一個高速串行信號發出，信息接收端的解串器(Deserializer)則將其還原為原始數據。因其能以數Gbps至數十Gbps的速度高速傳輸大量數據，而被廣泛應用于PC、服務器及車載攝像頭系統等的高速接口。
