3D Fabric 不只是封裝技術,而是 “工藝 + 封裝 + 設計 + 生態” 一體化的 3DIC 平臺 ,2024 年核心是標準化、自動化、高算力內存協同、全生態就緒,支撐 AI/HPC 與高端移動芯片規模化落地。
芯科技圈 挖掘到一份《3D Fabric TM: Advanced packaging technologies and design ecosystem collaboration》,我們將采用提煉3個關鍵問題并做出專業回答的方式,輸出報告的精髓。更多詳細內容歡迎加入芯球獲取原文報告,詳讀!

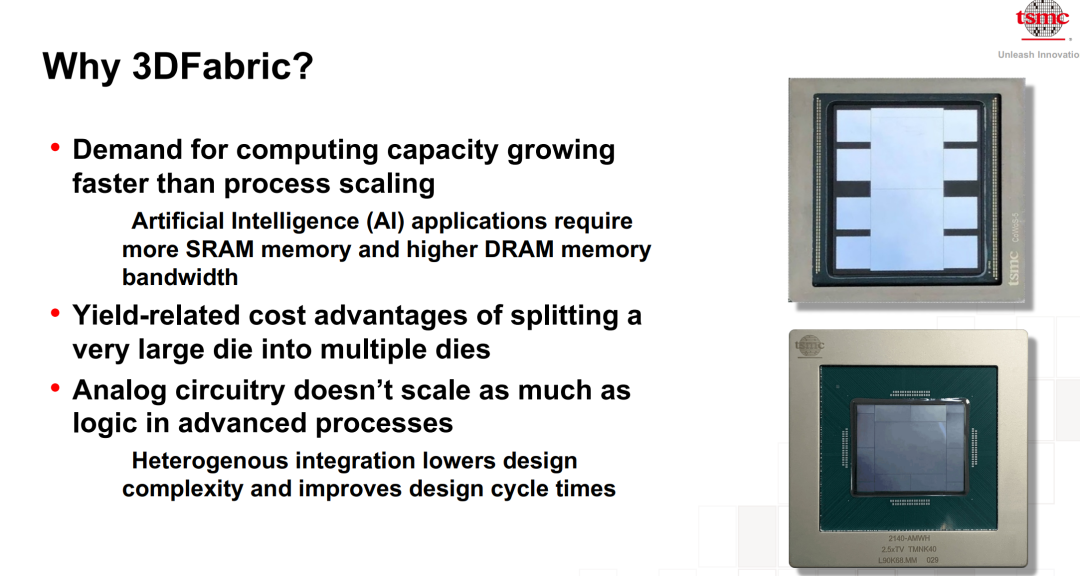

定位:解決 AI 算力、大芯片良率、模擬 / 邏輯工藝不匹配、設計周期四大核心矛盾。
架構:由TSMC?SoIC?(3D 硅堆疊)、CoWoS?(2.5D / 先進中介層封裝)、InFO(扇出型封裝) 三大技術家族構成。
問題 2:3D Fabric 技術組合與關鍵分支有哪些?

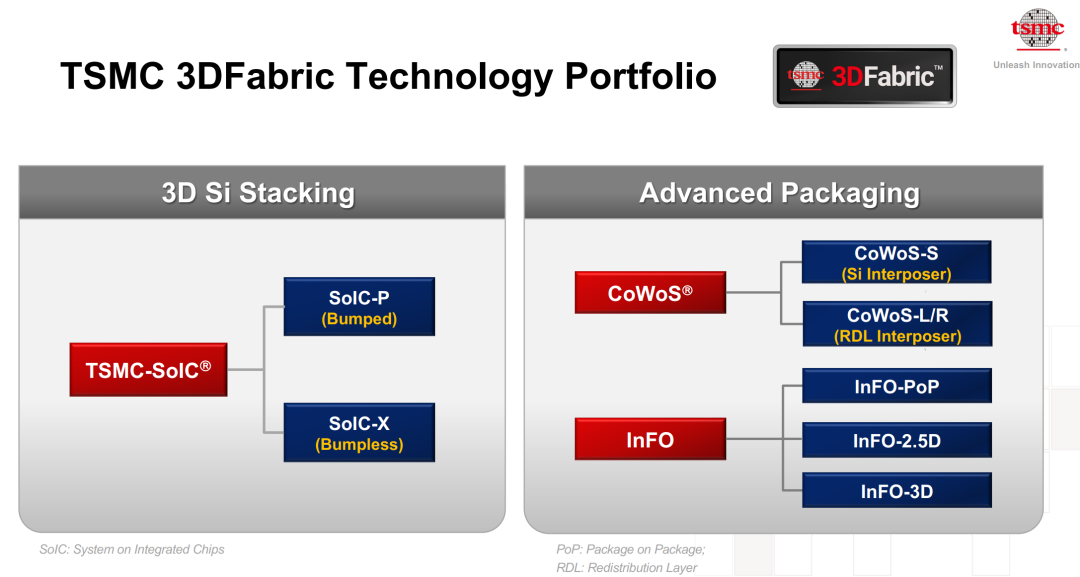

3DFabric 已形成可覆蓋從移動到 HPC/AI 全場景的標準化技術矩陣,按集成維度清晰分層:
3D 硅堆疊:TSMC?SoICSoIC?P(有凸點)、SoIC?X(無凸點,WoW 晶圓對晶圓)。
2.5D 封裝:CoWoS 家族CoWoS?S(硅中介層)、CoWoS?L/R(RDL 中介層)。
扇出封裝:InFO 家族InFO?PoP、InFO?2D、InFO?2.5D、InFO?3D。

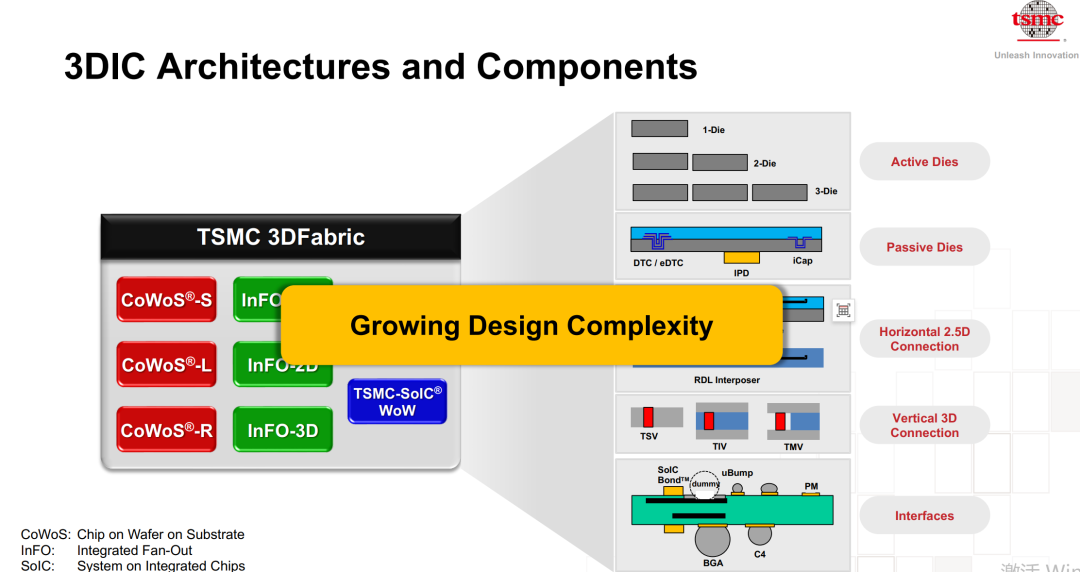

關鍵特征:支持水平 2.5D 互聯與垂直 3D 堆疊,覆蓋單顆到多 Die 復雜架構。
問題 3:3DFabric 的生態支撐與 核心演進方向是什么?


核心答案臺積電以3DFabric Alliance構建全鏈路生態,并通過3Dblox與UCIe完成標準化,2024 年聚焦設計與制造效率突破:

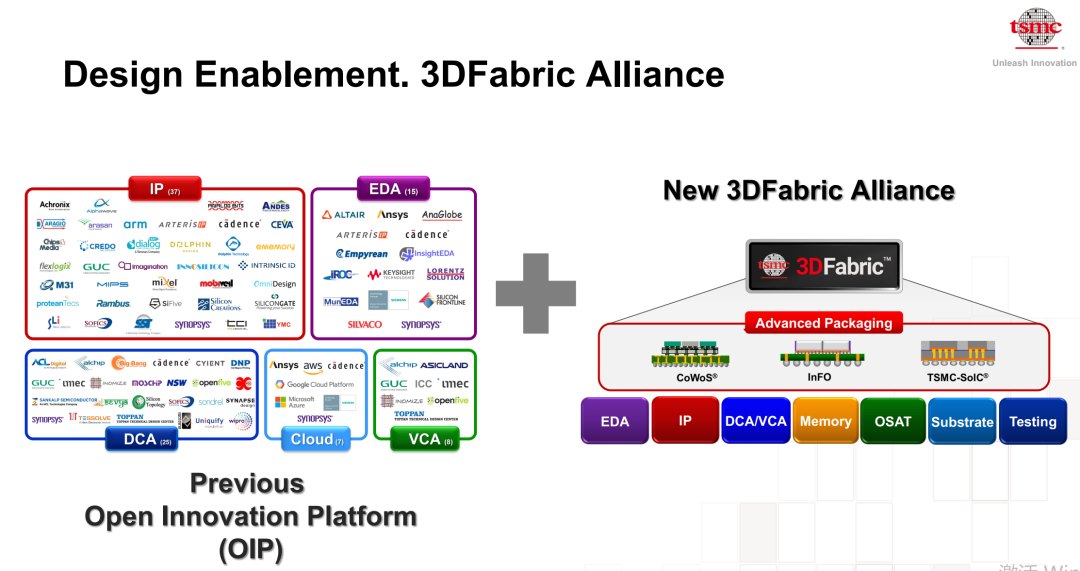

生態聯盟:覆蓋 IP、EDA、DCA/VCA、云、內存、基板、測試、OSAT,把 2D 協同升級到 3D 協同。
3Dblox 標準:由臺積電、Intel、四大 EDA 聯合制定,實現模塊化、系統原型化、多物理場收斂與跨工具互通。

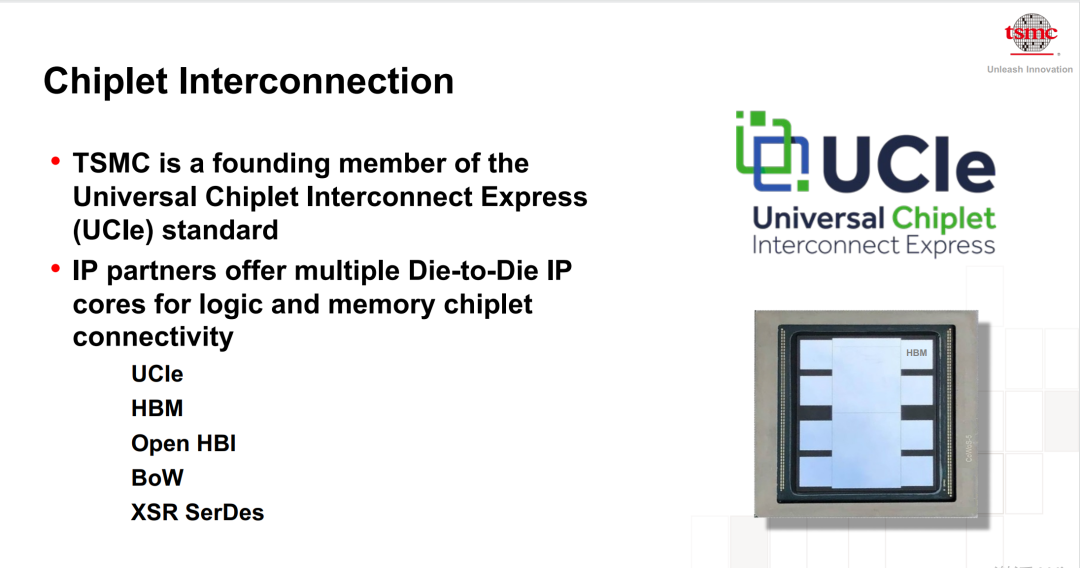

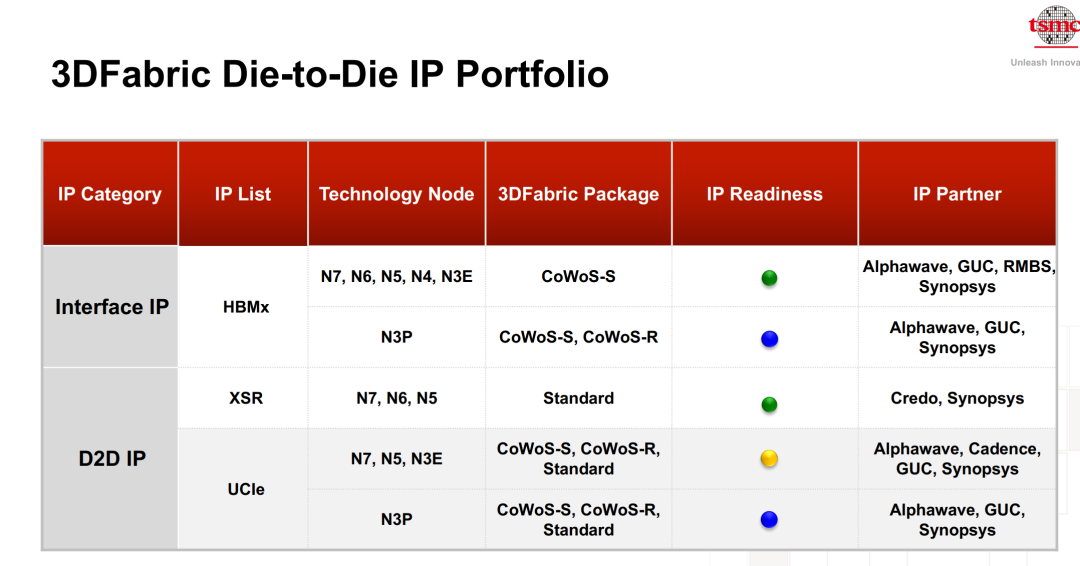

Chiplet 互聯:作為 UCIe 創始成員,提供 HBM、UCIe、XSR 等完整 Die?to?Die IP。
內存與制造:深度適配 HBM3/HBM3e 演進;與 OSAT / 基板協同實現自動布線與 10 倍設計效率提升。
