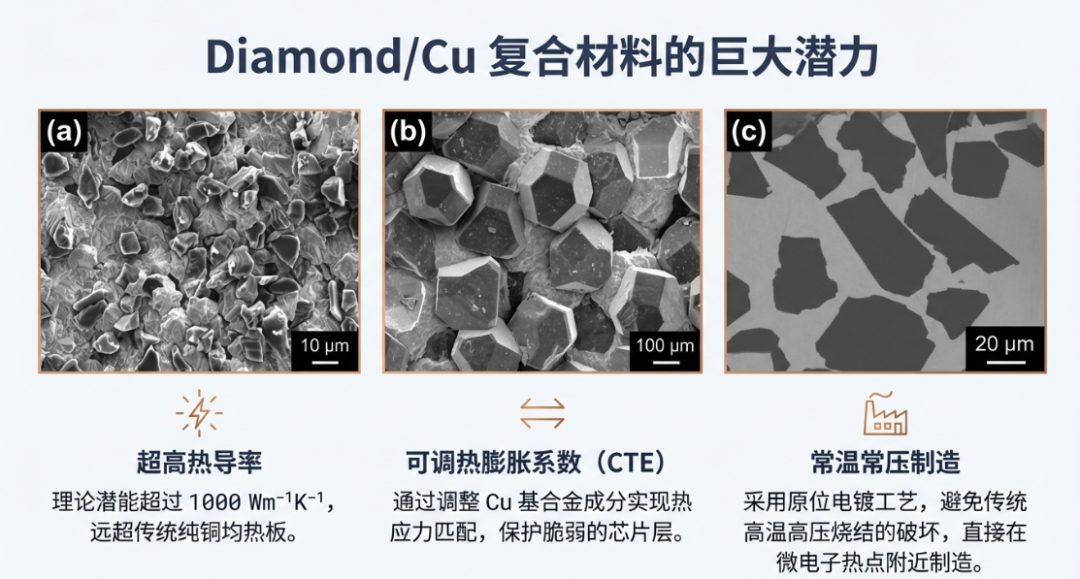

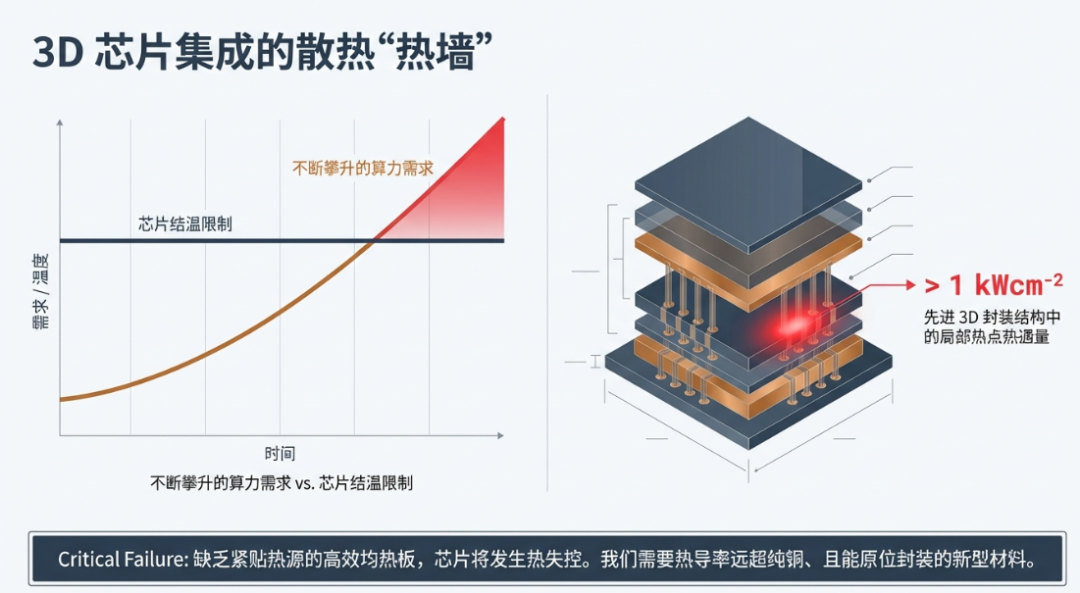

隨著3D芯片集成及高功率邏輯/射頻器件的快速發展，熱管理面臨嚴苛的結溫限制，尤其當局部熱點熱流密度超過1 kW/cm2時，傳統散熱方案已無法滿足實際需求，業界亟需熱導率高于純銅、高性?xún)r(jià)比的均熱板（Heat spreaders）。金剛石/銅（D-Cu）復合材料的理論熱導率可突破1000 W/mK，是理想的高熱導散熱材料，但傳統燒結與熔滲工藝需極高溫度和壓力，且因液態銅不潤濕金剛石易產生缺陷；而室溫常壓電鍍工藝可實現致密結構并在芯片熱點原位生長，有效解決制造痛點。

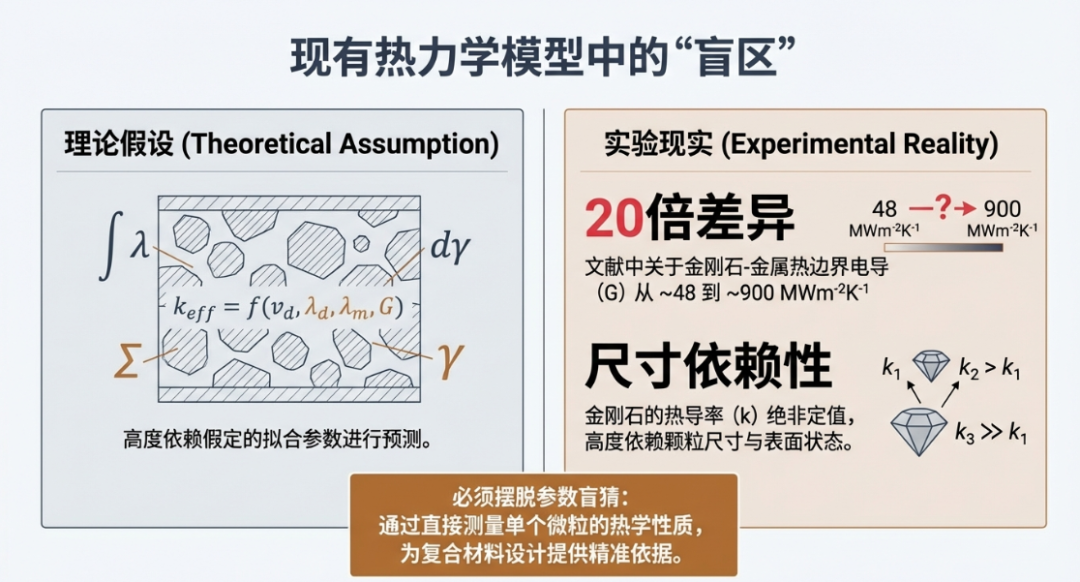

當前預測復合材料熱性能的理論模型（如DEM模型）高度依賴金剛石顆粒固有熱導率與界面熱邊界傳導率（TBC）兩大參數，但金剛石熱導率具顯著尺寸依賴性，且文獻中界面熱導率數值差異極大（48 MW/m2K~900 MW/m2K），導致模型精度不足。基于此，本研究采用時域熱反射（TDTR）技術，首次對尺寸約70 μm和20 μm的單晶金剛石微粒，實現固有熱導率與界面熱邊界傳導率的“直接獨立測量”，通過評估顆粒中心與邊緣的尺寸及位置效應，精準量化其熱物理性能，為下一代D-Cu復合材料設計優化提供基礎數據支撐。

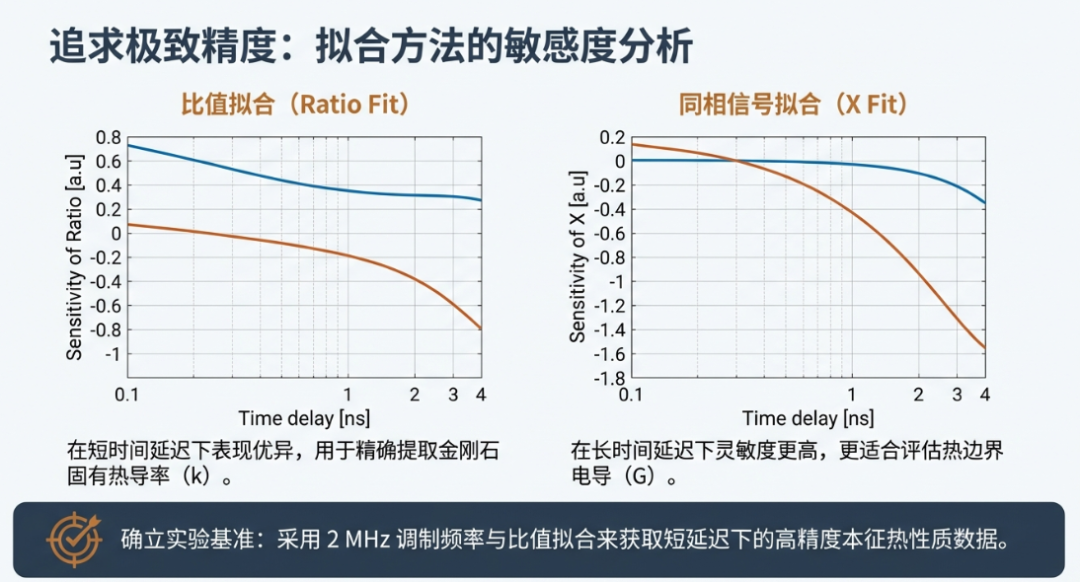

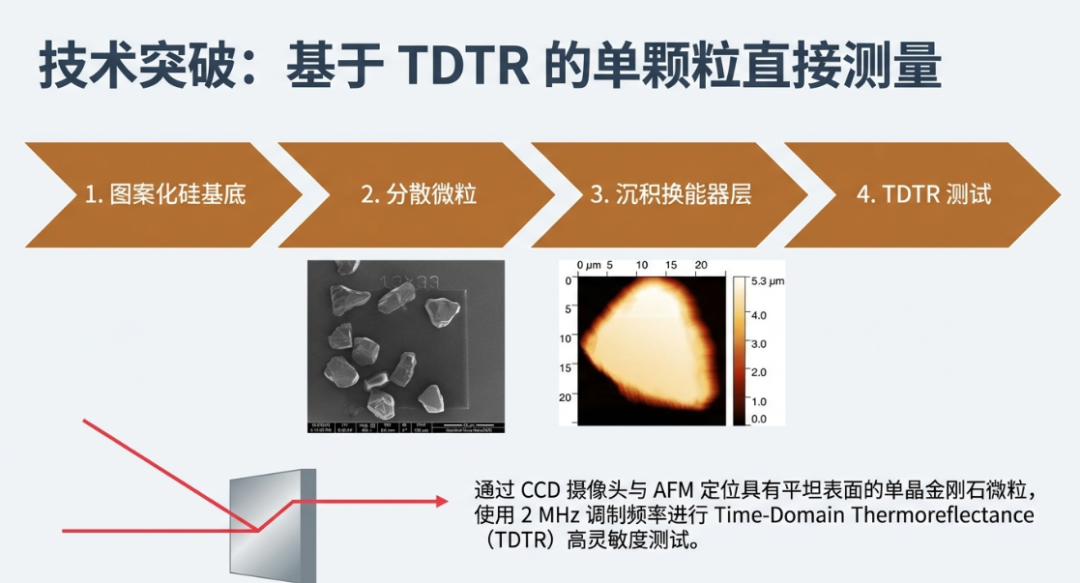

實驗將尺寸約70 μm（大顆粒）與20 μm（小顆粒）的單晶金剛石微粒固定于硅基板，蒸鍍76.2 nm厚鋁（Al）層作為T(mén)DTR測試傳感器層，保障測試信號穩定準確。測試采用82 MHz脈沖激光，泵浦光（Pump）直徑4.3 μm、探測光（Probe）直徑2.9 μm，調制頻率設定為2 MHz以提升靈敏度，使熱波穿透更深材料捕捉精準熱傳導信號。研究發現兩種擬合方法具明確敏感性分工：“比值擬合（Ratio fitting）”在短時間延遲（<1000 ps）下對金剛石熱導率（k_dia）敏感度極高，“同相信號擬合（In-phase/X fitting）”則在長時間延遲（~4000 ps）下對鋁-金剛石界面熱導（G_Al-dia）敏感度更優，這一突破源于2 MHz低頻調制增加熱波穿透深度，有效區分顆粒本體與界面熱傳導信號差異。

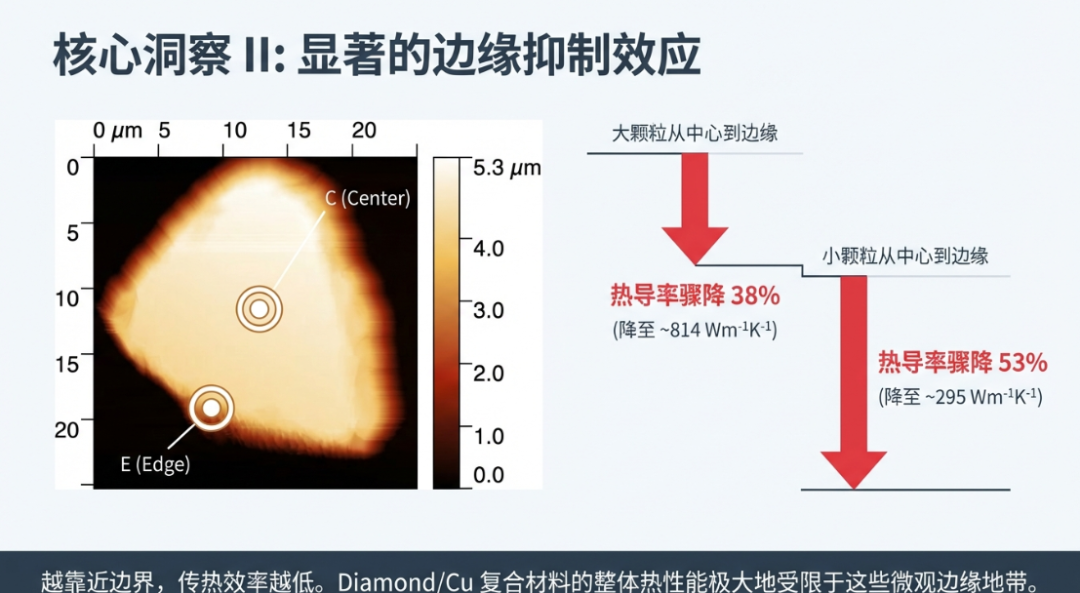

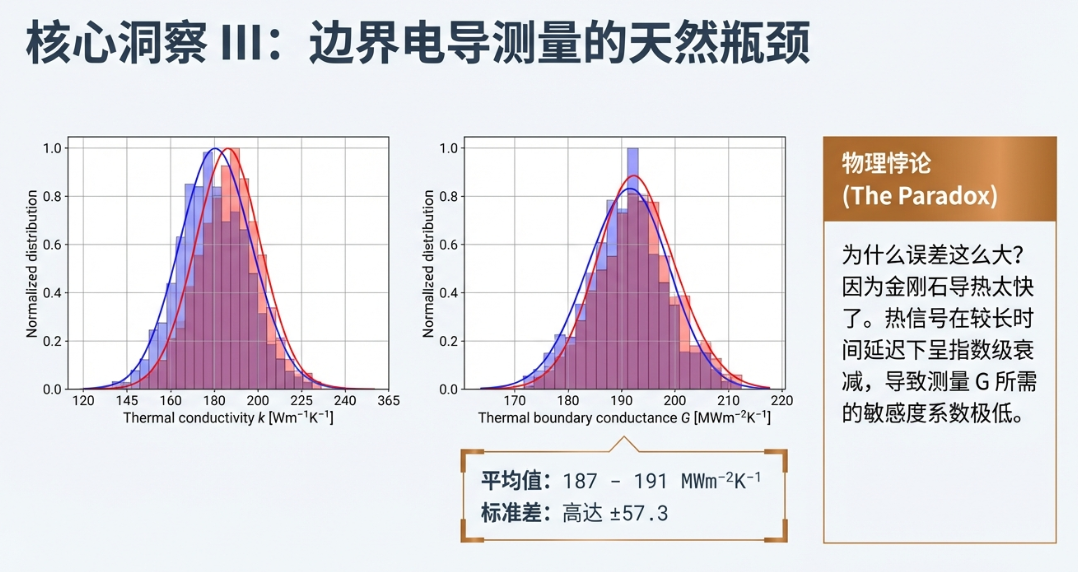

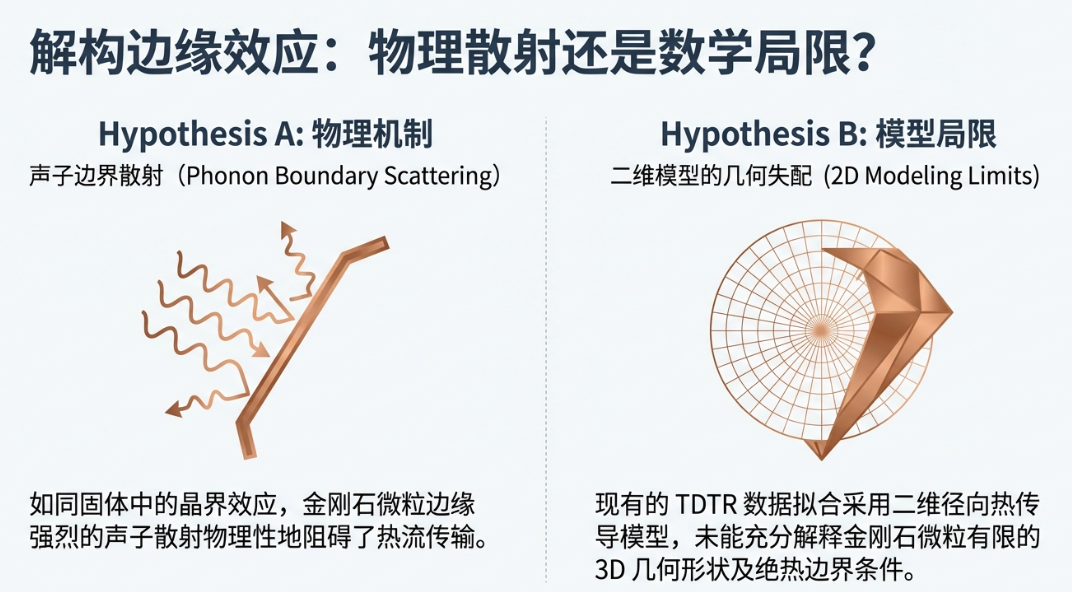

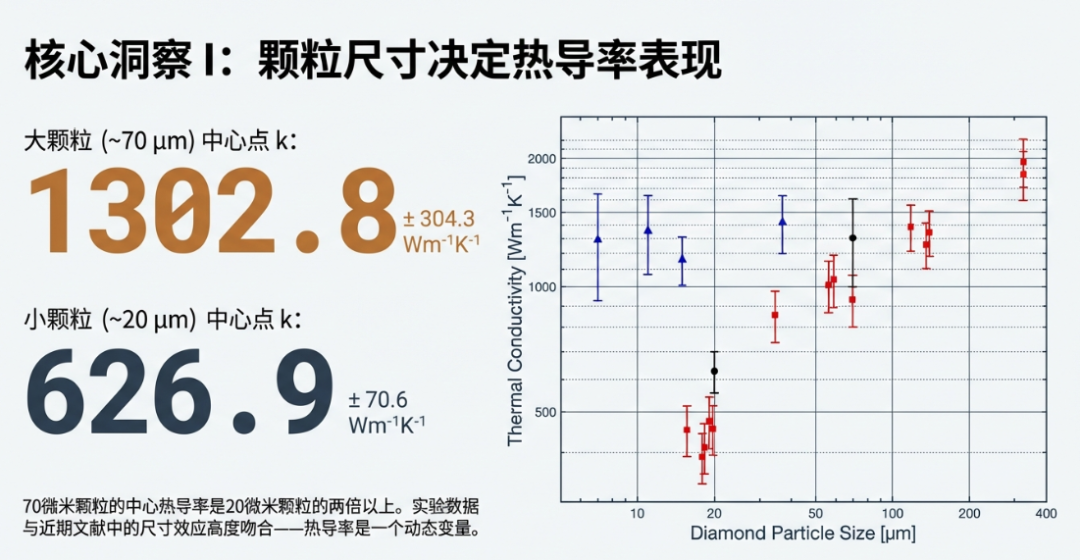

測試明確揭示金剛石微粒熱導率的顯著尺寸依賴性與空間位置差異：大顆粒（約70 μm）中心熱導率為1302.8±304.3 W/mK，邊緣則銳減至814.31±140.9 W/mK，下降38%；小顆粒（約20 μm）中心熱導率僅626.91±70.6 W/mK（遠低于大顆粒），邊緣進一步降至295.54±25.0 W/mK，下降幅度高達53%。邊緣熱導率的急劇抑制，一方面源于顆粒邊緣靠近晶界引發強聲子邊界散射，另一方面可能因TDTR標準2D徑向熱傳導擬合模型未充分考慮金剛石微粒有限幾何形狀的絕熱邊界條件，引入額外誤差。在界面熱導方面，多數測試點（大顆粒中心/邊緣、小顆粒中心）的鋁-金剛石熱邊界傳導率穩定在187.2±57.3 MW/m2K至191.0±50.4 MW/m2K之間，僅小顆粒邊緣出現262.9±19.6 MW/m2K的異常值。該參數標準差較大（誤差約50 MW/m2K），核心原因是金剛石熱導率極高，導致長延遲時間區域（提取界面熱導）的TDTR信號呈指數級衰減，顯著降低測量敏感度。

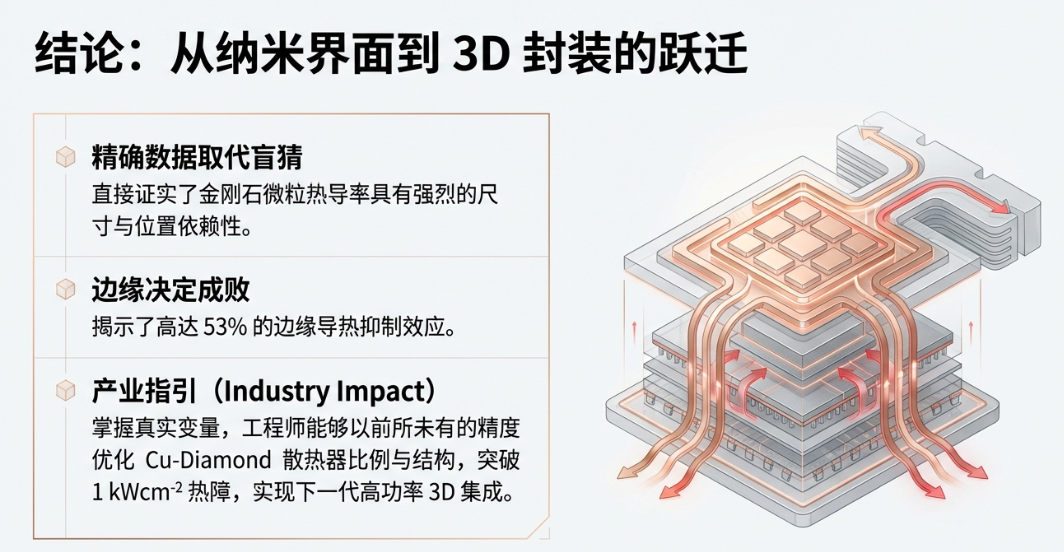

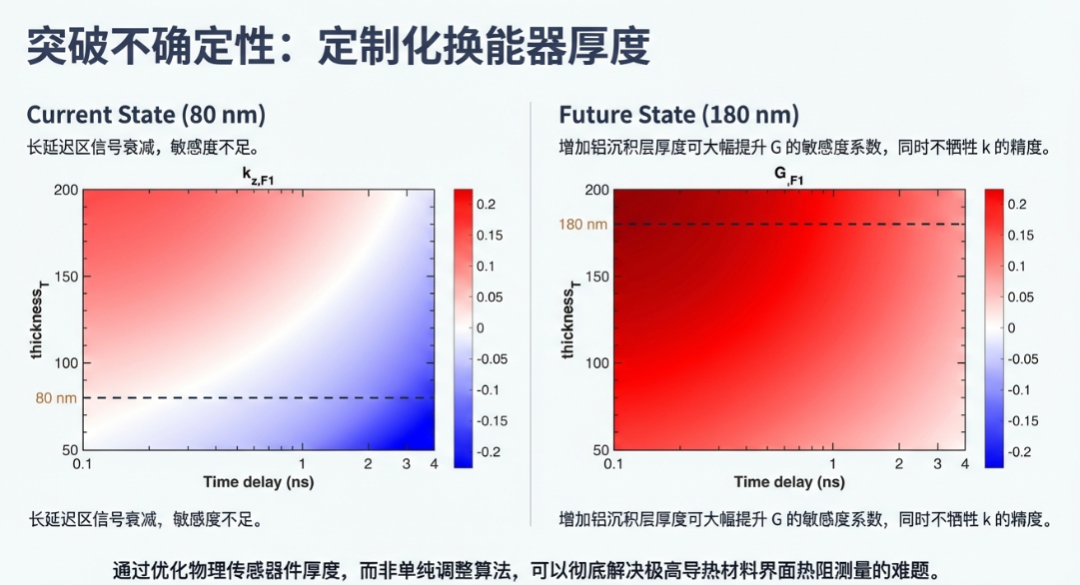

斯坦福大學通過微觀TDTR實驗，系統完成不同尺寸金剛石微粒局部熱導率及鋁-金剛石界面熱邊界傳導率的直接測量。研究證實，金剛石微粒局部熱導率高度依賴顆粒尺寸與測量位置（中心vs邊緣），這一發現有效解釋了文獻中D-Cu復合材料宏觀熱導率差異巨大的核心原因；顆粒邊緣38%~53%的熱導率抑制效應，為微觀聲子輸運理論完善及金剛石顆粒選型提供關鍵數據。針對測量不確定性較高的問題，提出兩大改進方向：一是引入3D熱傳導仿真，區分聲子邊界散射物理效應與幾何邊界條件帶來的模型誤差；二是將鋁傳感器層厚度從76.2 nm增至180 nm，提升長延遲時間信號強度，在不影響熱導率測量精度的前提下改善界面熱導測量準確性。本研究對金剛石微粒熱物理特性的精準量化，將直接推動可原位電鍍的下一代高熱導率銅-金剛石均熱板研發，為3D芯片、高功率半導體器件極端散熱提供終極解決方案。
