隨著AI算力持續攀升，GPU功耗正快速邁向千瓦級時代。從NVIDIA H100的700 W，到B200、GB200，再到下一代Rubin平臺，GPU熱設計功耗（TDP）不斷刷新紀錄；與此同時，HBM也正從12-Hi邁向16-Hi甚至更高堆疊，以滿足AI訓練對帶寬和容量的需求

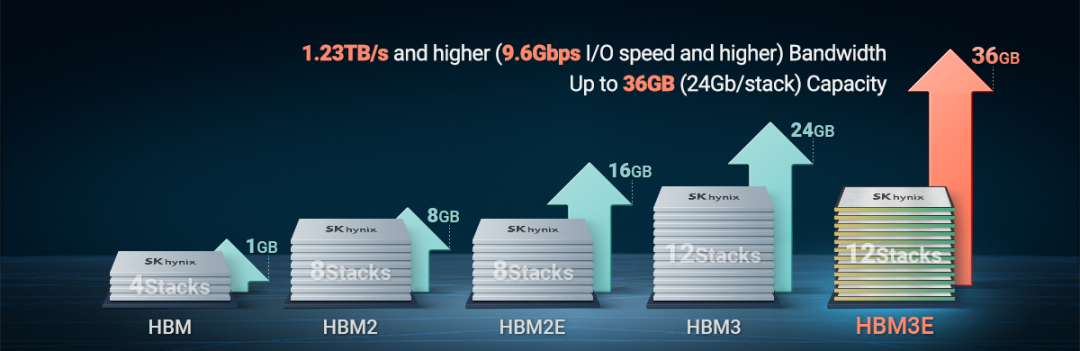

海力士HBM產品發展進程。圖源：SK hynix

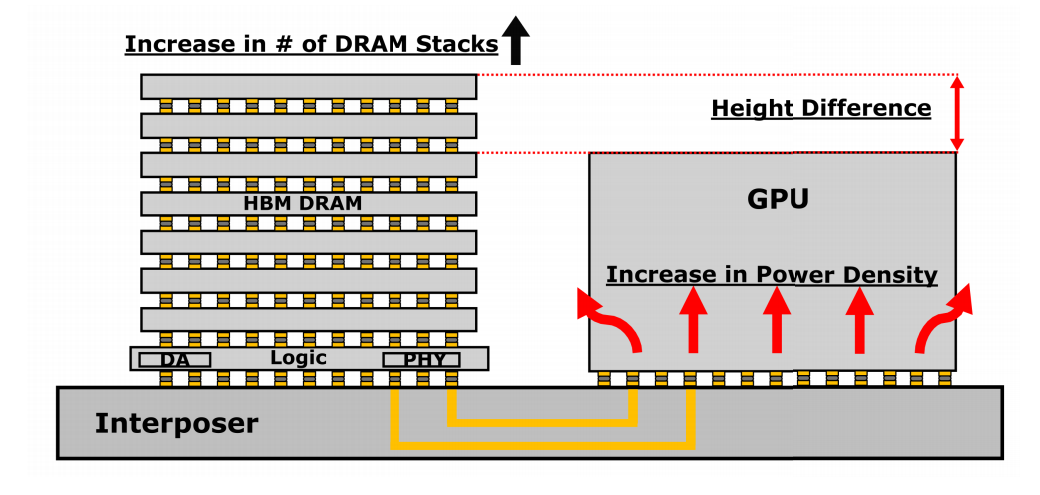

然而，算力提升帶來的不僅是功耗增長，更讓先進封裝面臨新的散熱挑戰。由于GPU裸片與HBM堆疊高度不斷增加，兩者之間逐漸形成明顯的高度差（Die Height Difference）。傳統頂部散熱器往往難以同時兼顧不同高度芯片的散熱需求，不僅影響冷卻效率，也增加了封裝設計難度。

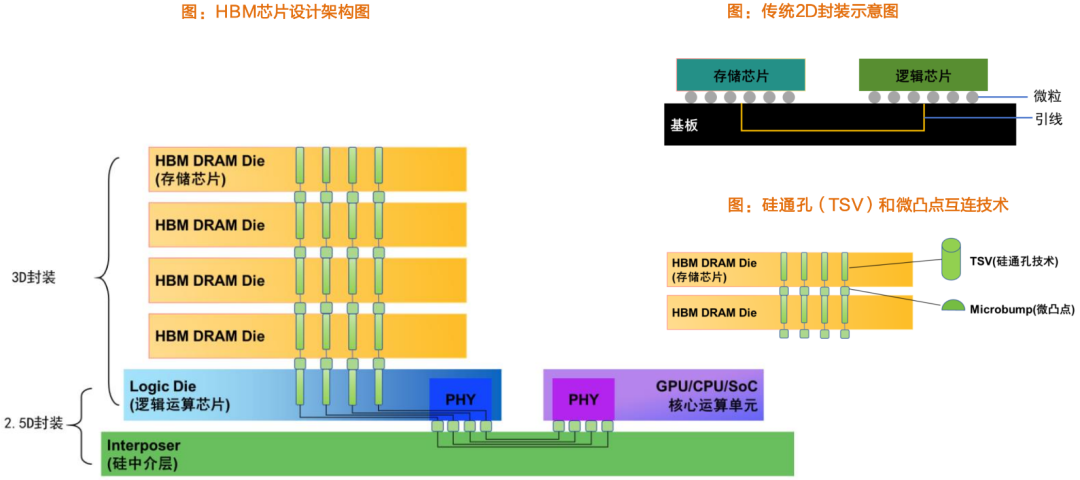

HBM及先進封裝示意圖 圖源：天風證劵

成果介紹

佐治亞理工學院Muhannad S. Bakir團隊針對HBM-GPU異構封裝存在芯片高度差、高功耗散熱困難的問題，提出一種新型集成微流道頂部冷卻方案，可適配異構芯片高度差異、提升高功率封裝熱管理性能。

研究基于CFD與傳熱聯合仿真，設計兩款單相微流體散熱結構：平直式微通道微針翅散熱器（F-MPFHS）依靠結構硅補償芯片高度差；后向臺階式微通道微針翅散熱器（BFS-MPFHS）采用后向臺階結構直接適配芯片高度差，優化流場與散熱效率。

研究搭建總功耗2035 W（HBM 35 W、GPU 2000 W）的異構封裝仿真模型，對比兩款微流道方案與傳統風冷的熱阻、壓降、綜合性能系數（COP）等關鍵指標。

測試結果表明，在0.15 L/min最大流量下，兩種方案均可將系統最高溫度控制在387 K（約114 ℃）以下。其中F-MPFHS泵功為169 mW，BFS-MPFHS僅需117 mW即可實現相近甚至更優散熱效果。

當臺階高度為235 μm時，BFS-MPFHS綜合性能最優：相較F-MPFHS壓降降低31%、熱阻降低7.4%、COP提升45%，散熱與能耗優勢顯著。

但BFS-MPFHS工藝更復雜、制備成本更高，工程應用需權衡散熱性能與制造成本。

此外，研究還分析了GPU功耗提升、HBM堆疊層數（8/12/16層）與芯片高度差等變量對散熱性能的影響，可為高功率AI芯片先進封裝散熱設計提供參考。

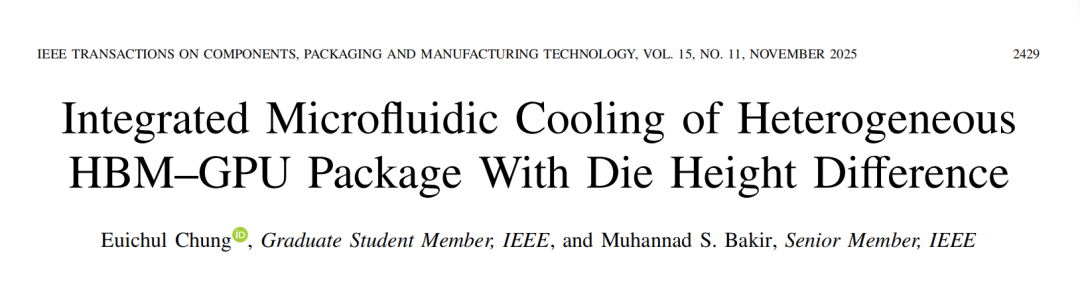

該研究成果以《Integrated Microfluidic Cooling of Heterogeneous HBM–GPU Package With Die Height Difference》發表于《IEEE》期刊。

圖文導讀

針對該痛點，佐治亞理工學院Muhannad S. Bakir團隊將HBM與GPU裸片高度差作為核心設計約束，提出面向異構封裝幾何特征優化的集成式微流道冷卻方案。研究基于CFD與傳熱聯合仿真，設計F-MPFHS與BFS-MPFHS兩款單相微流體散熱結構，區別于傳統平面散熱設計，精準適配異構芯片高度差異。其中F-MPFHS依靠結構硅補償芯片高度差，而創新的BFS-MPFHS采用后向臺階結構，可直接適配裸片高度差，優化流體分布與對流換熱效果。

研究搭建2035 W超高功耗（HBM 35 W、GPU 2000 W）異構封裝仿真模型，對比傳統風冷方案的多項核心性能指標。仿真結果顯示，在0.15 L/min最大流量下，兩種微流道方案均可將系統最高溫度控制在114 ℃以內。性能最優的235 μm臺階式BFS-MPFHS，僅需117 mW泵功，相較F-MPFHS壓降降低31%、熱阻降低7.4%、綜合性能系數提升45%，低功耗、高散熱優勢突出，可有效適配2000 W以上高功率AI芯片散熱需求。

圖1. HBM–GPU技術發展趨勢。

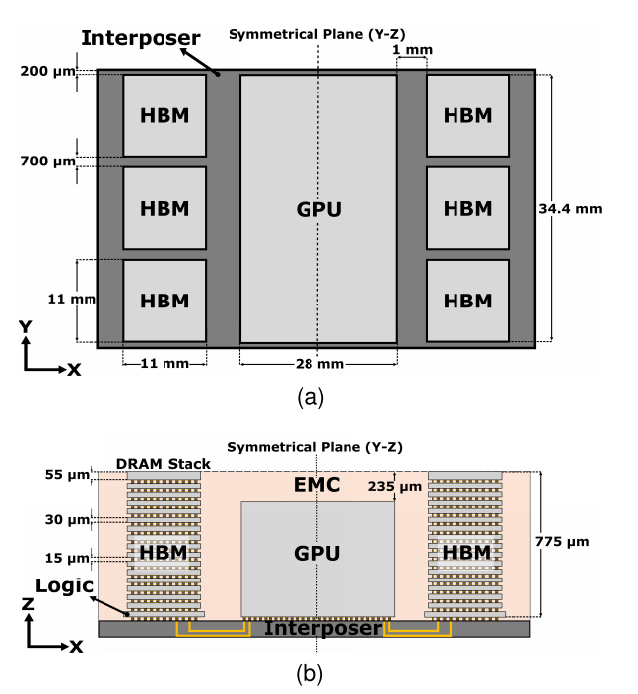

圖2. HBM–GPU模塊結構示意圖：（a）俯視圖；（b）側視圖。

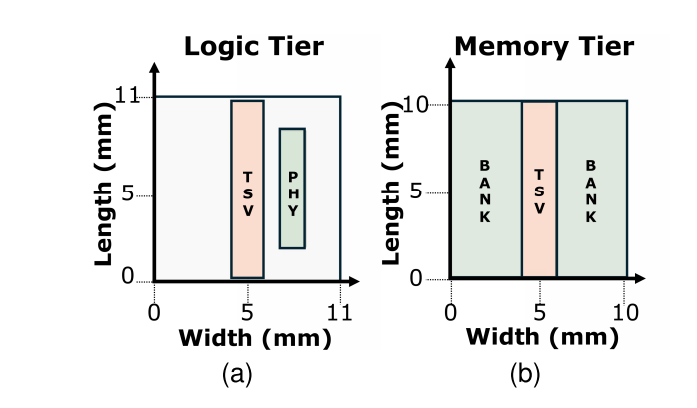

圖3. HBM功率分布示意圖：（a）邏輯層（Logic Tier）；（b）存儲層（Memory Tier）。

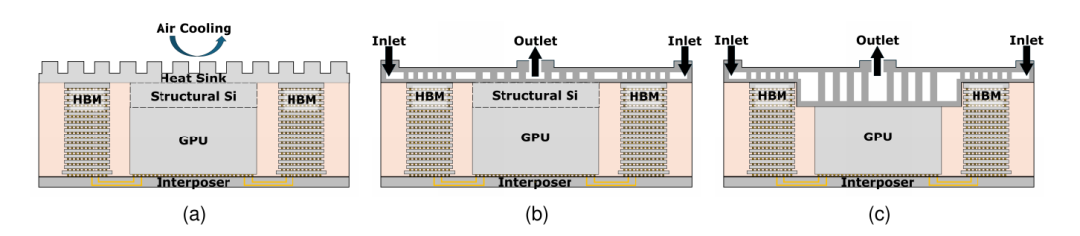

圖4. 針對異構HBM–GPU高度差封裝的微流道冷卻方案：（a）采用結構硅補償高度差的傳統風冷散熱器采用結構硅補償高度差的平直式微通道微針翅散熱器（F-MPFHS）（c）后向臺階式微通道微針翅散熱器（BFS-MPFHS）。

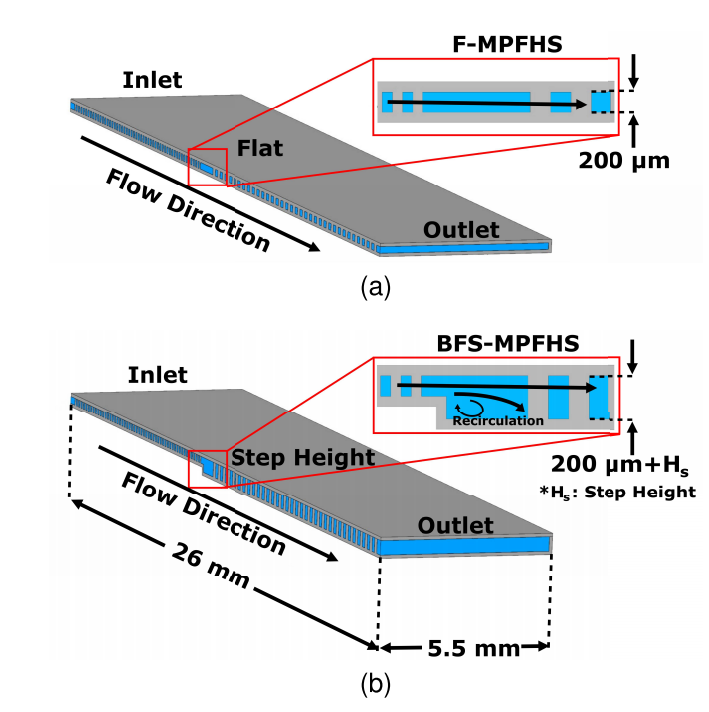

圖5. 微流道散熱器三維模型：（a）F-MPFHS（b）BFS-MPFHS。

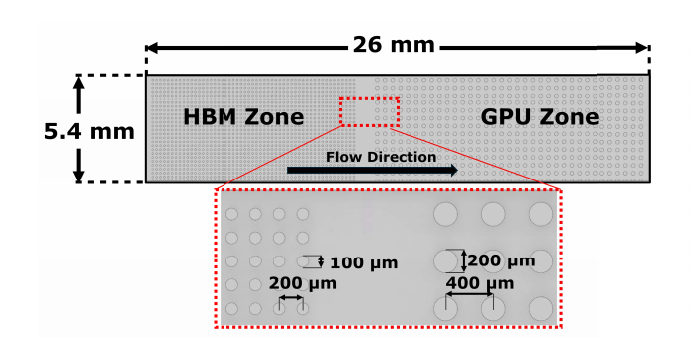

圖6. HBM區域與GPU區域微針翅陣列俯視圖。F-MPFHS與BFS-MPFHS采用相同的微針翅直徑及間距設計。

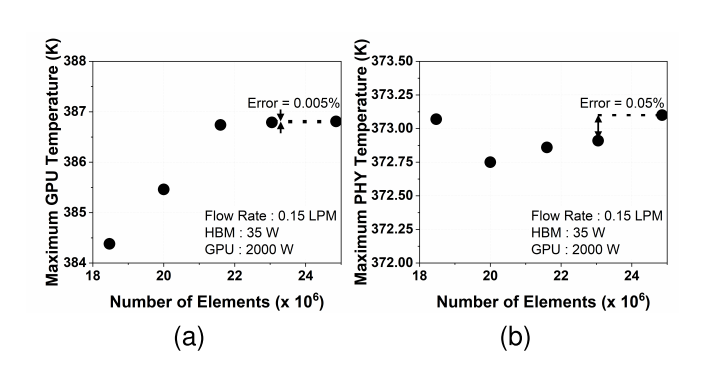

圖7. BFS-MPFHS網格無關性分析：（a）不同網格數量下GPU最高結溫；（b）不同網格數量下HBM PHY最高溫度。

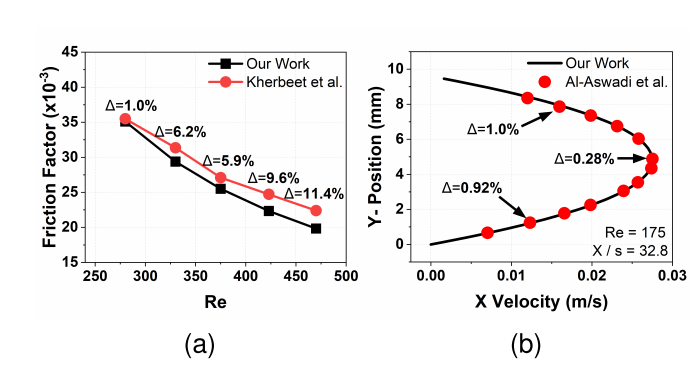

圖8. 后向臺階微通道模型數值驗證：（a）與Kherbeet等人的實驗結果對比；（b）與Al-Aswadi等人的速度分布結果對比。

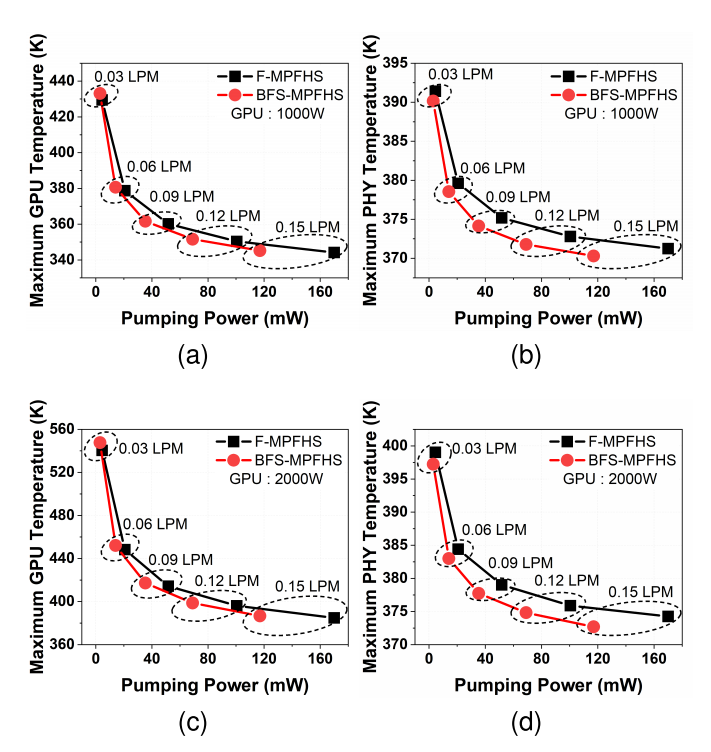

圖9. 不同流量及泵功條件下F-MPFHS與BFS-MPFHS的熱性能比較：（a）GPU最高溫度（GPU功耗1000 W）（b）HBM PHY最高溫度（GPU功耗1000 W）（c）GPU最高溫度（GPU功耗2000 W）（d）HBM PHY最高溫度（GPU功耗2000 W）HBM總功耗為35 W。

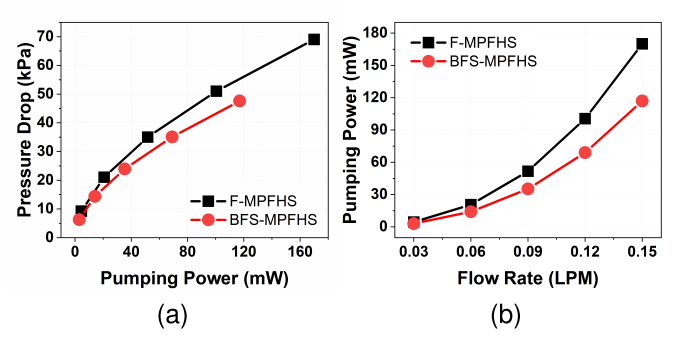

圖10. F-MPFHS與BFS-MPFHS流體性能比較：（a）不同泵功下的壓降；（b）不同流量下的泵功。

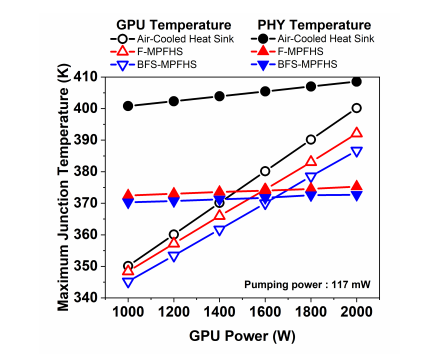

圖11. 不同GPU功耗條件下HBM與GPU最高溫度變化。F-MPFHS與BFS-MPFHS均采用117 mW恒定泵功。

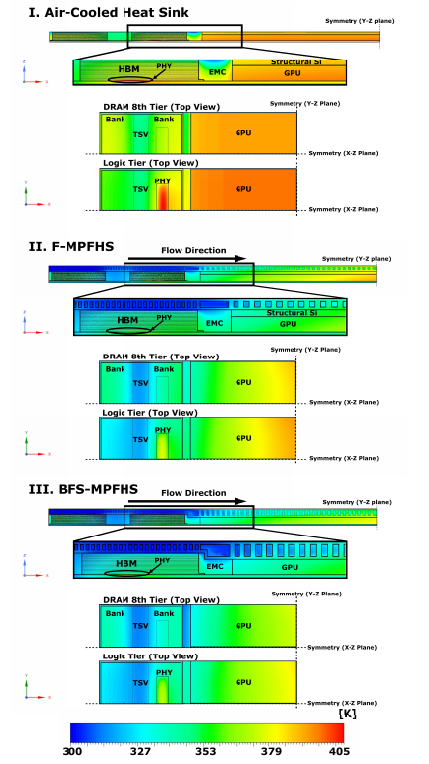

圖12. 不同冷卻方案下HBM–GPU模塊溫度分布：（Ⅰ）采用結構硅補償高度差的主動風冷散熱器；（Ⅱ）采用結構硅補償高度差的F-MPFHS；（Ⅲ）BFS-MPFHS。

F-MPFHS與BFS-MPFHS均采用117 mW恒定泵功。

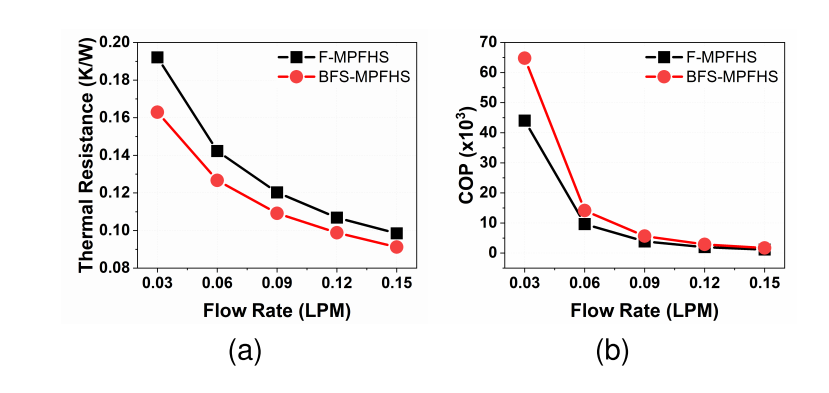

圖13. F-MPFHS與BFS-MPFHS熱–流體性能比較：（a）熱阻；（b）綜合性能系數（COP）。

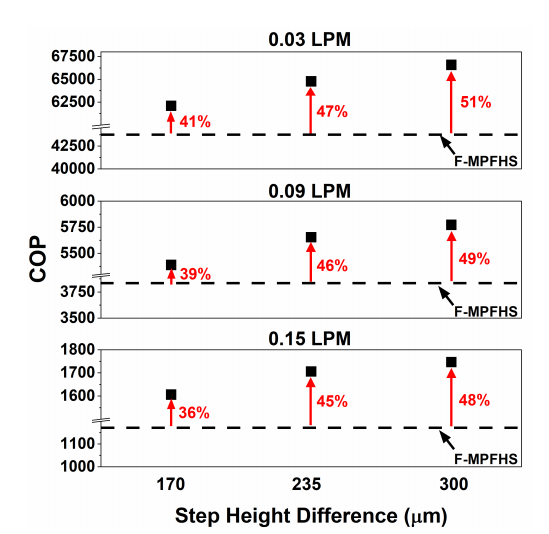

圖14. 不同臺階高度條件下BFS-MPFHS綜合性能系數。

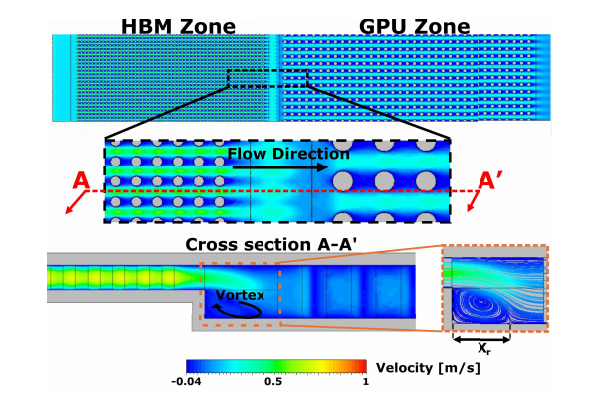

圖15. 流量為0.03 L/min時，臺階高度為235 μm的BFS-MPFHS流場速度分布。

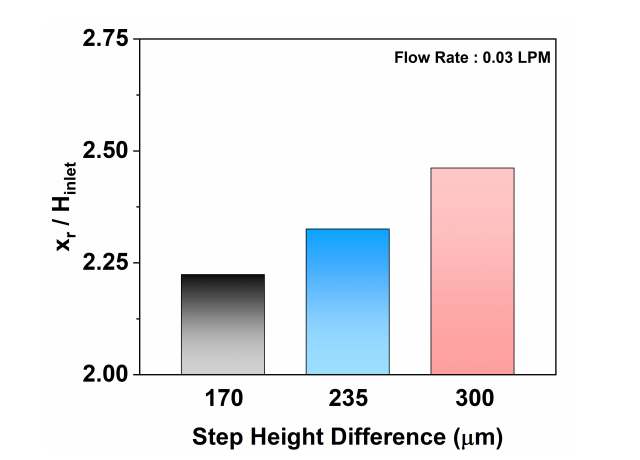

圖16. 不同臺階高度下BFS-MPFHS再附著長比較。

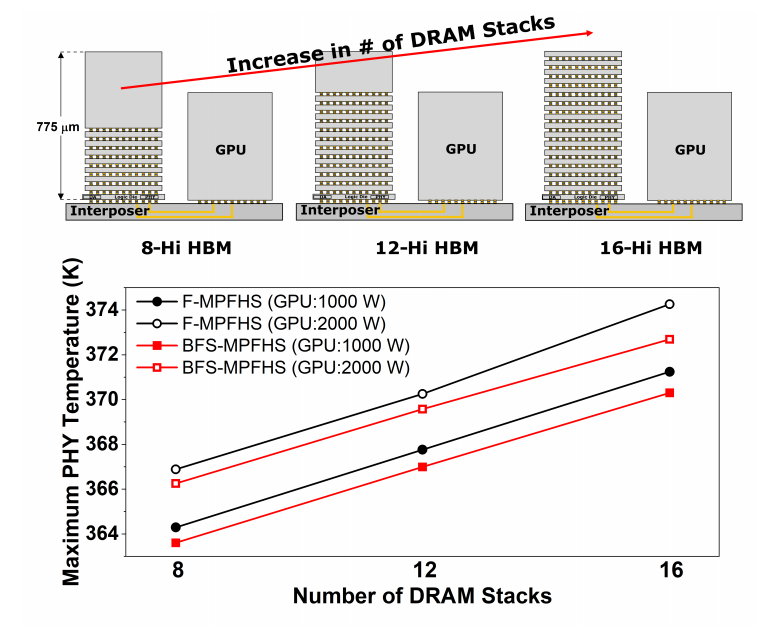

圖17. HBM不同DRAM堆疊層數對熱性能的影響。
