微尺度效應是指材料物理、化學、力學等性能隨長度、體積、面積等特征尺寸變化而發生顯著改變的一類現象。該效應因在提升傳熱效率、改善力學性能以及顯著增強靜電力等方面具有獨特能力，已被廣泛應用于各類MEMS器件中。對于MEMS壓力傳感器而言，過載能力是其關鍵性能指標，直接決定傳感器在承受高壓沖擊后能否保持正常工作。傳統的壓阻式差壓傳感器雖然在靈敏度、穩定性和成本方面具備優勢，但在過載壓力沖擊下，其硅膜片或壓敏電阻等敏感結構容易發生斷裂，導致器件失效。
據麥姆斯咨詢報道，為提升傳感器過載能力并兼顧靈敏度，大連理工大學杜立群教授團隊將單晶硅膜片的微尺度強度效應引入MEMS差壓傳感器的通用設計方法中，建立了結構尺寸參數與單晶硅膜片斷裂強度之間的關系，進而設計出一種具備高過載能力的壓阻式MEMS差壓傳感器，驗證了微尺度效應對傳感器過載能力的提升作用。相關研究成果以“Leveraging the microscale effect to enhance the overload capacity of a piezoresistive differential pressure sensor”為題發表在Microsystems & Nanoengineering期刊上。
單晶硅膜片的斷裂強度具有明顯的微尺度效應，即其斷裂強度會隨膜片尺寸（例如特征長度和膜片厚度）的變化而改變。在MEMS差壓傳感器中，作為敏感元件的單晶硅膜片，尺寸不同則斷裂強度存在差異。為了利用微尺度效應提升MEMS差壓傳感器的過載能力，研究人員建立了考慮單晶硅力學微尺度效應的過載優化模型。為了建立該模型，研究人員通過爆破壓力測試對不同厚度的膜片進行了斷裂強度表征。結果表明，基于濕法刻蝕工藝制備的硅壓力膜片，當厚度從200 μm減小至15 μm時，其斷裂強度從656 MPa提升至904 MPa，印證了超薄硅膜片可借助微尺度效應實現強度強化。

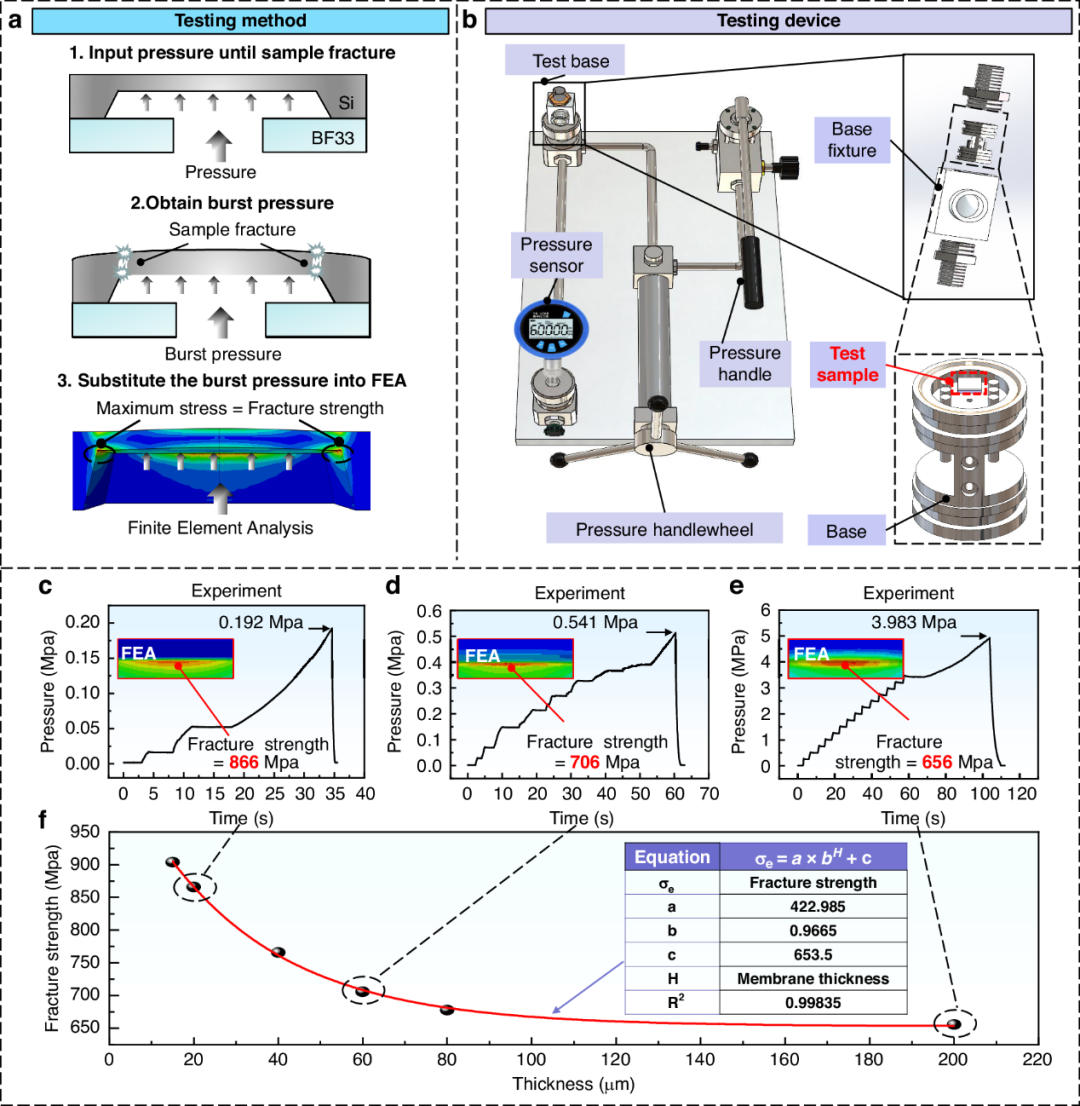

圖1 單晶硅膜片斷裂強度的測試方法、測試裝置及表征結果

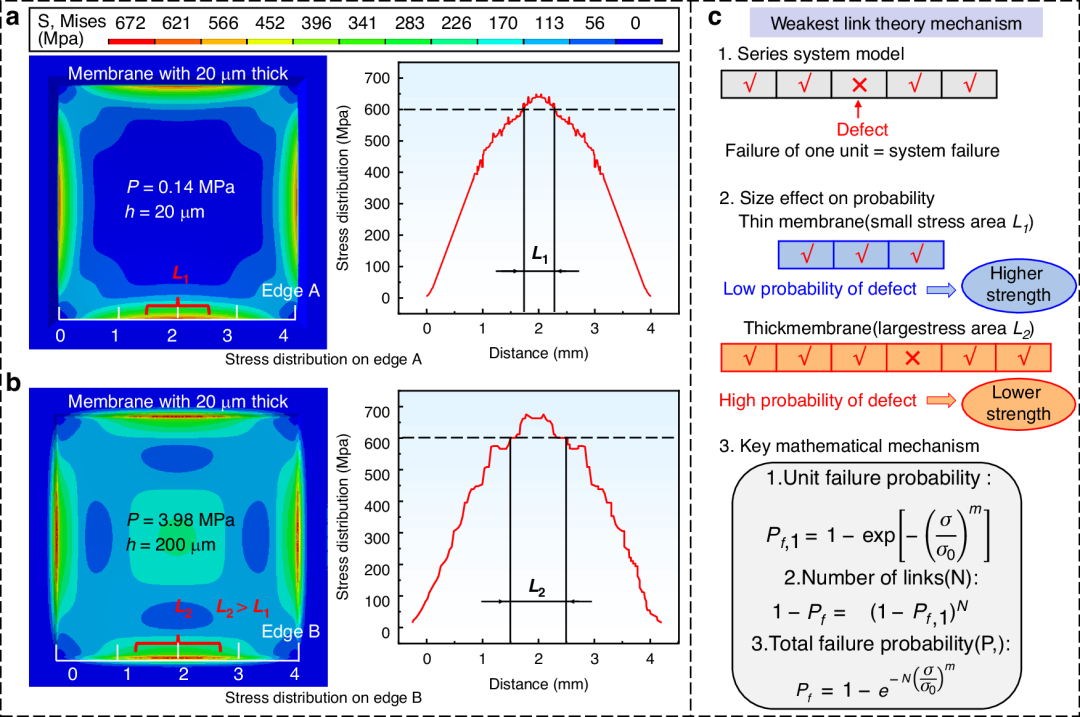

圖2 微尺度效應的仿真驗證與理論機制
敏感膜片結構是決定差壓傳感器過載性能的關鍵因素。為進一步提升過載能力，研究人員創新設計了一種圓角十字梁島（CBIF）超薄膜片結構。在該設計中，十字梁島結構用于調控并集中應力分布，以保證傳感器靈敏度；圓角結構用于降低膜片最大應力，減小應力集中；超薄膜片則用于利用單晶硅的微尺度強度效應，提高膜片斷裂強度。三者協同作用，從而提升傳感器的抗過載能力。通過有限元仿真和尺寸優化模型，研究人員分析了CBIF膜片結構尺寸對過載能力的影響，利用融入微尺度效應的尺寸優化模型，確定了可實現最高過載能力的結構參數。

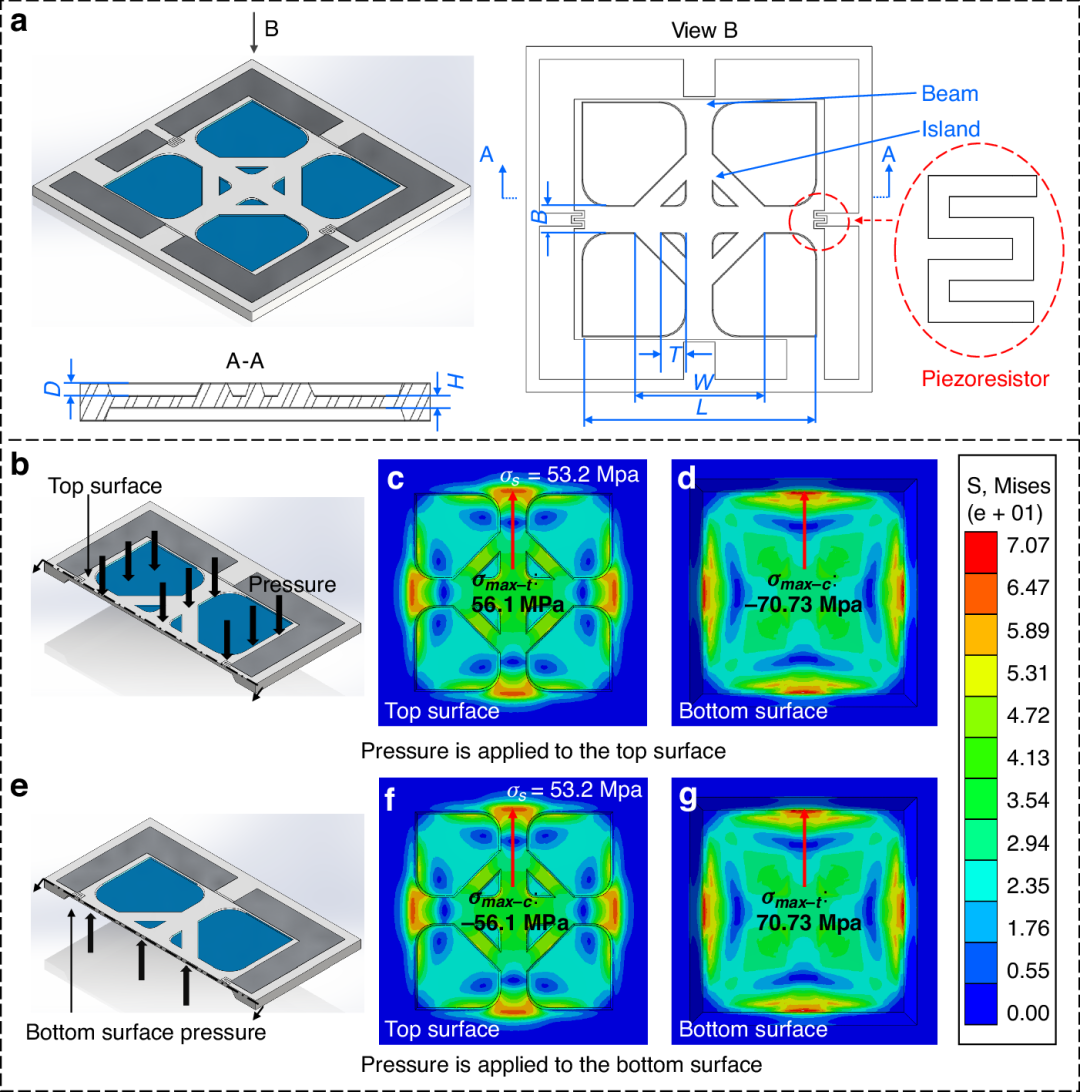

圖3 CBIF膜片結構在雙向壓力載荷下的仿真結果

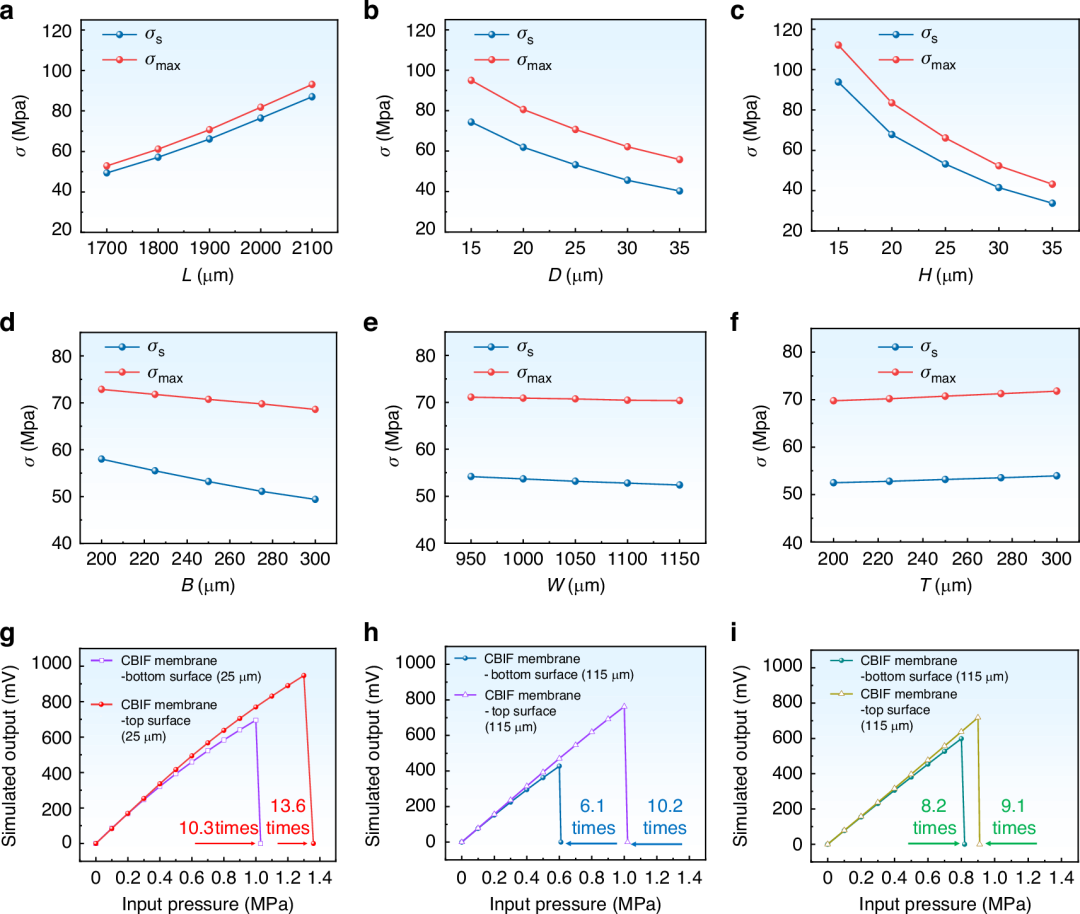

圖4 CBIF膜片結構尺寸與應力之間的關系，以及不同膜片結構在爆破壓力下的仿真對比
基于MEMS體硅微加工工藝，研究人員進一步制備了CBIF膜片結構MEMS差壓傳感器樣品，并進行了測試。結果表明，所制備的CBIF膜片結構傳感器在0 ~ 100 kPa壓力范圍內實現了10.5 ± 0.3倍滿量程（FS）的爆破壓力，靈敏度為0.16 mV/V/kPa。與傳統C型膜片結構傳感器相比，在相同壓力范圍和相同靈敏度條件下，CBIF膜片結構傳感器的過載能力提升了66.4%。

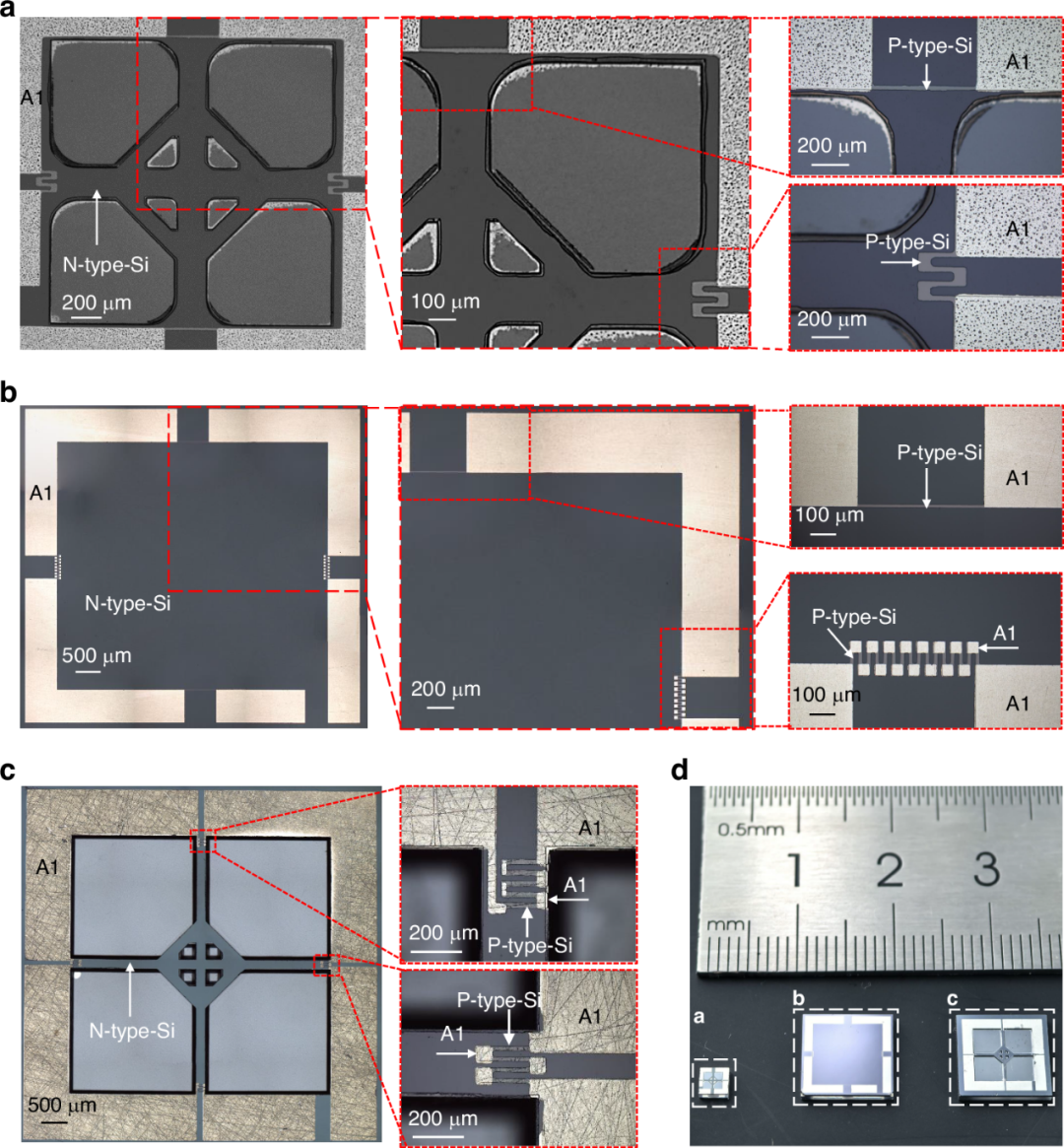

圖5 制備完成的CBIF膜片結構MEMS差壓傳感器照片

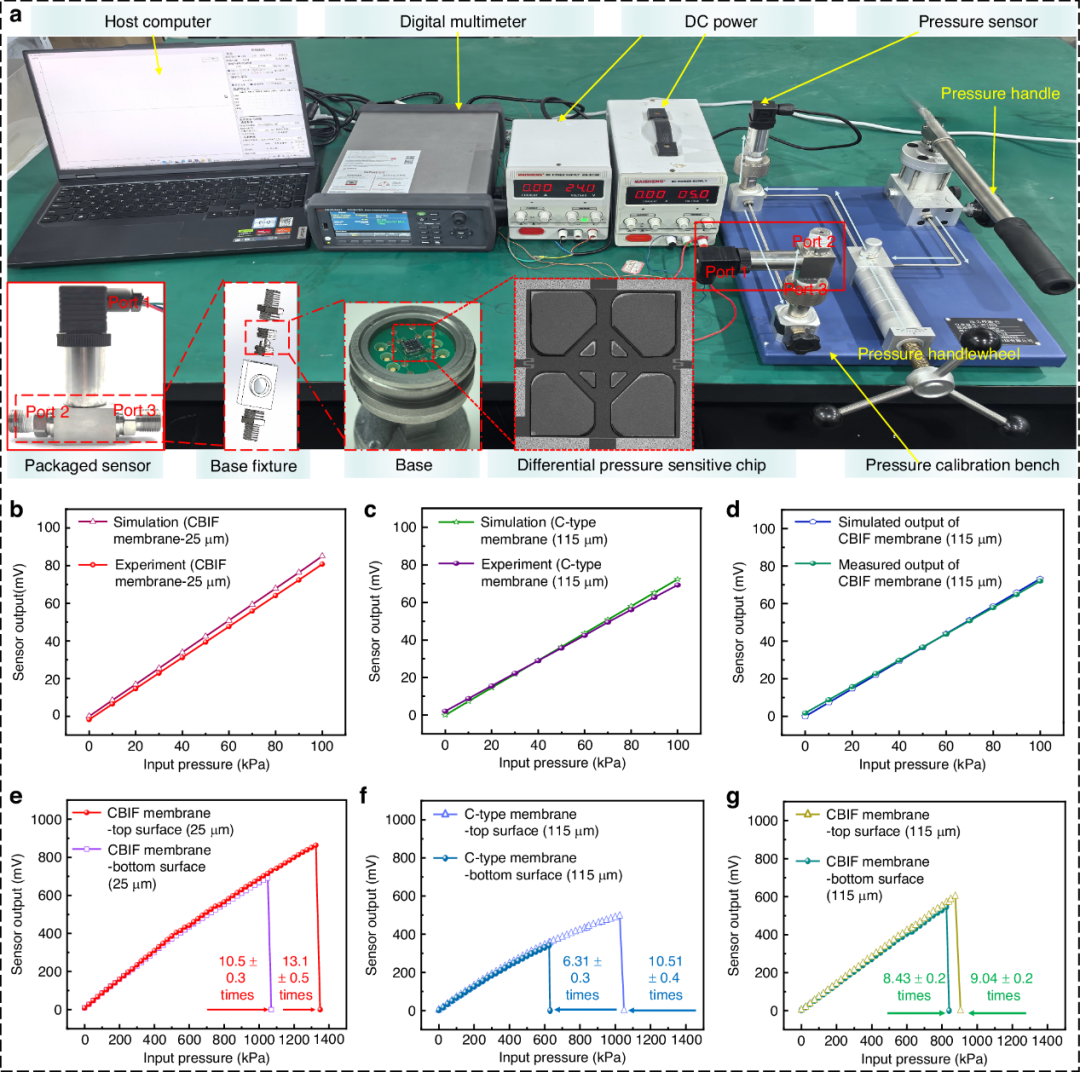

圖6 測試平臺及測試結果
這項研究工作證明了微尺度效應在MEMS差壓傳感器設計中的重要應用價值。當膜片厚度小于100 μm時，無論是常規C型膜片、本研究提出的CBIF膜片還是其它結構設計的膜片，均會表現出明顯的微尺度效應。盡管這一特性能夠顯著提升硅膜片的結構強度，但在當前的傳感器設計中尚未得到充分重視。因此，在未來的MEMS傳感器結構設計與性能優化過程中，應將強度相關的微尺度效應作為關鍵設計因素予以考量。
論文信息：
https://doi.org/10.1038/s41378-026-01332-y
