▲AI服務器的維護邏輯正在從“停機換板”走向“帶電替換”：當多塊服務器板卡共用48V/54V背板時，熱插拔不再是便利功能，而是系統可用性的底層約束。
●今天講的核心技術點：不在于列出一組保護IC型號，而是把主動SOA控制、脈沖預充、浪涌免疫、去毛刺定時、快速關斷和高精度遙測合成了一套可編程電源保護策略。
AI服務器供電討論里有一個容易被忽略的變化：大家習慣把注意力放在48V、800V、IBC、VRM這些能量轉換環節上，但真正決定系統能不能長期運行的，往往是更靠近背板和板卡入口的保護環節。

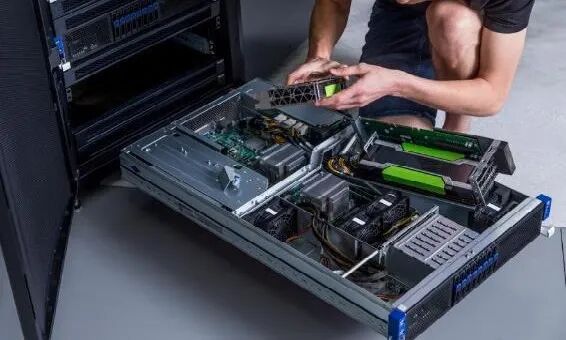

一塊服務器板卡故障后，如果必須停掉整機架才能替換，那么高功率密度帶來的收益會被維護窗口、誤關斷和故障擴散吃掉。熱插拔的意義就在這里：它把電源保護從一次性保險動作，變成了運維體系的一部分。
這份報告有意思的地方，是它沒有把eFuse當作一個小型化保險絲，而是把它放進AI服務器的瞬態、電容預充、短路隔離、遙測和負載管理里重新定義。
圖片來源：《數字時代電源保護：eFuse與熱插拔策略》
一、這份材料真正想說明什么？
這份資料真正想說明的是：面向現代數據中心和AI服務器，熱插拔與eFuse已經從“保護器件選型”升級為“上電過程管理”。多塊服務器板卡并聯掛在同一48V/54V帶電背板上，一塊故障板卡可以被拔出并替換，但新板卡插入瞬間的輸出電容、負載狀態和短路風險，都會直接沖擊背板、電源模塊和相鄰板卡。
圖片來源：《數字時代電源保護：eFuse與熱插拔策略》
二、趨勢背景：熱插拔正在從運維便利項，變成AI服務器供電的基礎功能
報告首先給出的場景很清楚：多塊AI服務器板卡并聯運行，共享同一個帶電背板和電源來源。當一塊板卡發生故障時，系統希望由其他板卡分擔負載，并在不中斷整機架運行的情況下換上健康板卡。

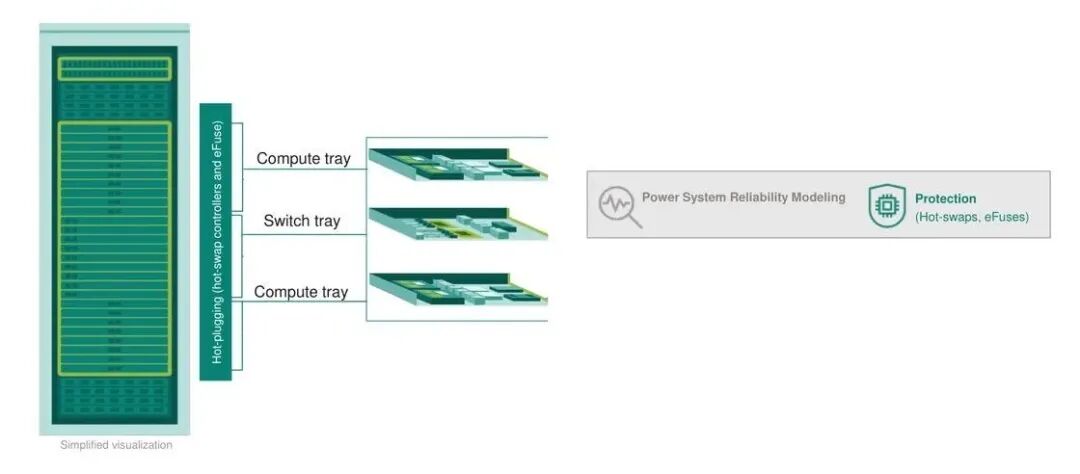

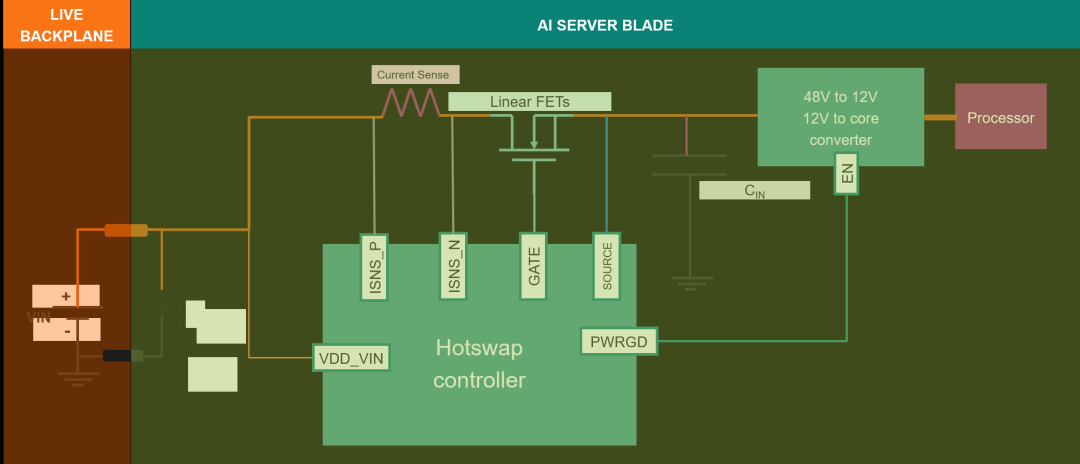

這也是為什么我們把保護IC放在“grid to core”的系統圖里，而不是單獨作為外圍小器件處理。熱插拔控制器和eFuse站在背板與負載之間，既要允許正常上電，又要在異常事件中快速隔離。
圖片來源：《數字時代電源保護：eFuse與熱插拔策略研討會資料》
三、本質邏輯：關鍵不在斜率，而在SOA、時間和能量的同步管理
過去很多熱插拔設計更像一個模擬斜坡問題：設定輸出電壓爬升速度，限制浪涌電流，讓板卡慢慢充電。但AI服務器的負載越來越復雜，輸出電容越來越大，瞬態電流越來越高，單純靠斜率已經不夠。

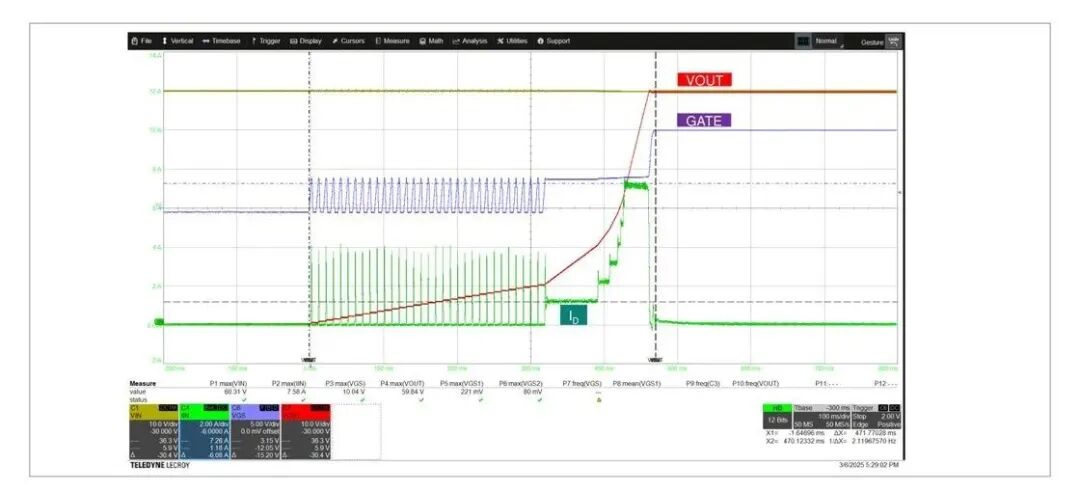

今天我們聊的技術內核是主動SOA控制：控制器感知VIN和VOUT得到VDS，再根據SOA查找表設置目標電流，通過調節柵極電荷讓MOSFET電流維持在允許范圍。這樣，上電過程不是盲目追逐VOUT斜率，而是在每一個VDS點上控制FET承受的熱應力。
圖片來源：數字時代電源保護：eFuse與熱插拔策略研討會資料
圖片來源：數字時代電源保護：eFuse與熱插拔策略研討會資料
有人可能會問：既然eFuse已經集成了FET，為什么還要保留熱插拔控制器這類分立方案？
答案是：兩者服務的功率等級和設計自由度不同。這里我們提到的是英飛凌的的XDP730面向AI服務器卡，集成低RDS(on) 1.5mΩ OptiMOS FET，連續電流30A；XDP720/XDP721/XDP722 更多覆蓋20A等級、基板和風扇控制等場景。而更高功率、更復雜FET并聯和更強SOA裕量的設計，仍然需要控制器加外置FET。
但這并不意味著eFuse只是低功率替代品。它真正改變的是中等功率板卡入口保護的實現方式：把控制器、MOSFET、電流檢測和遙測壓縮到一個器件里，顯著降低BOM、面積和調試門檻。
四、核心矛盾：保護不能太敏感，也不能太遲鈍
這是全文最關鍵的工程判斷。
AI服務器的負載瞬態會讓輸入電流短時間越過OCP閾值，但這種瞬態不一定是故障。
如果保護過于敏感，GPU進入高性能模式時就可能觸發誤關斷；如果保護太遲鈍，真正短路時FET又會在SOA外承受災難性應力。

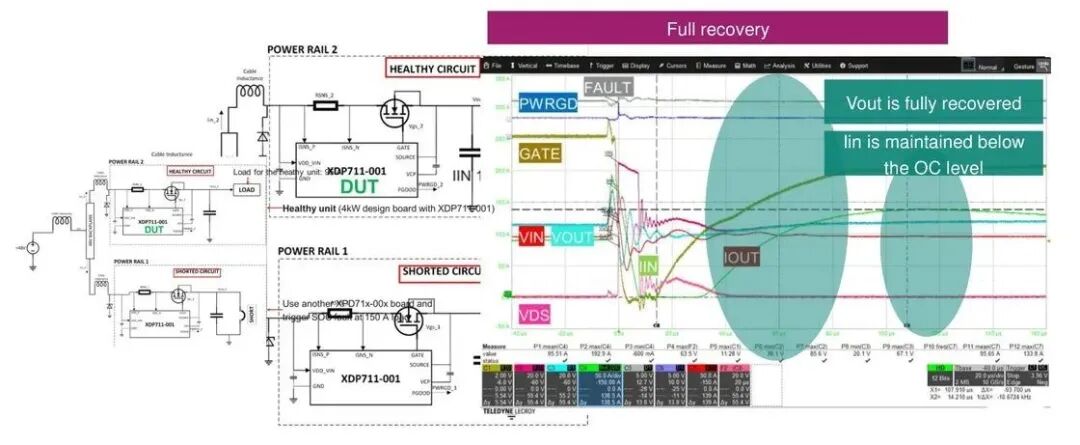

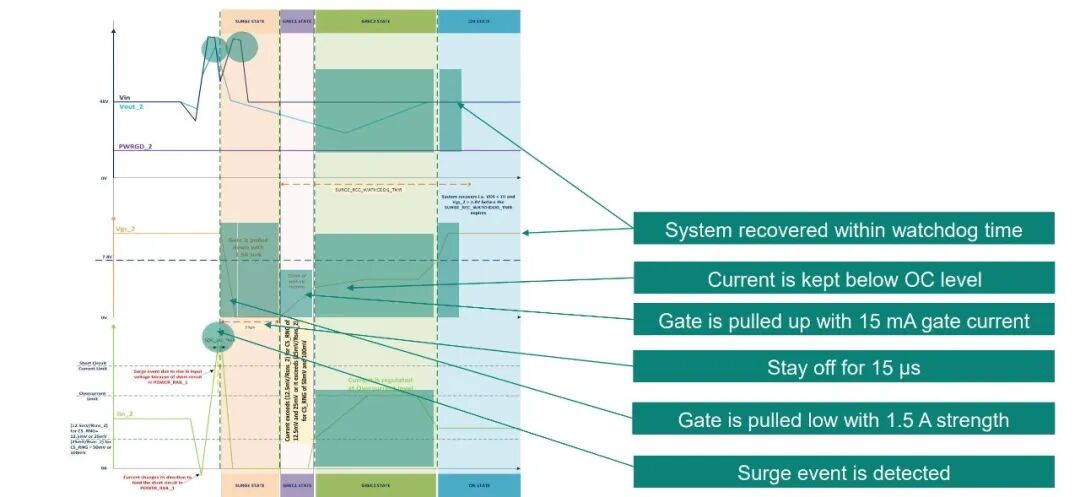

圍繞這個矛盾給出了三類時間尺度：浪涌免疫里、過流去毛刺里、短路保護里。
圖片來源：《數字時代電源保護：eFuse與熱插拔策略研討會資料》
五、核心洞察：eFuse的價值不是小型化，而是把保護能力模塊化

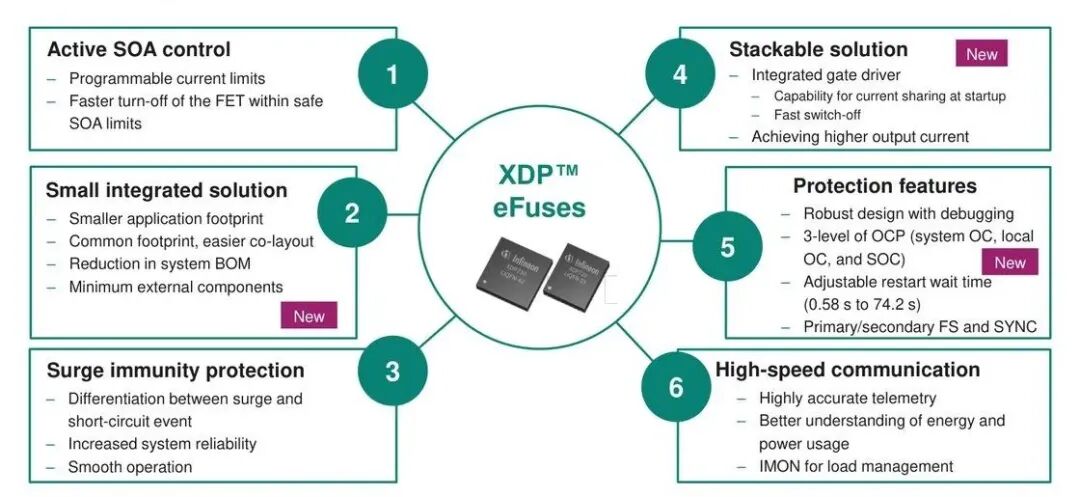

半段進入eFuse：XDP730和XDP72x把熱插拔控制器、功率MOSFET和電流檢測集成到單顆器件里，延展了保護IC組合。這個動作看起來是集成度提升，但本質上是把板卡入口保護模塊化。
以XDP730為例，它面向AI服務器卡，集成熱插拔控制器、電流傳感器和1.5mΩ低RDS(on) OptiMOS FET，支持30A連續電流、1MHz PMBus、主動SOA和浪涌免疫；XDP720面向基板，集成3.2mΩ FET并支持20A；XDP721/722則覆蓋無PMBus的風扇控制和二級eFuse場景。
更有工程含義的是面積對比：報告給出的1.2kW熱插拔離散方案需要控制器、FET、分流器等多個器件，而集成eFuse方案只需一個7mm x 7mm器件，可實現約6倍PCB面積節省。這不是簡單縮小尺寸，而是讓服務器板卡入口保護從“電源工程師手工拼裝”變成“可復制模塊”。
圖片來源：《數字時代電源保護：eFuse與熱插拔策略研討會資料》
?? 小編總結
這份資料真正值得記住的，不是某一個型號，而是30A、20A、1.5mΩ、3.2mΩ、500us、<200ns、1MHz和6倍面積節省。它們共同說明一件事：AI服務器電源保護正在從被動保險，走向帶遙測、帶SOA模型、帶時間窗口管理的可編程入口電源模塊。
