Type-C真的能承受5A電流嗎？不得干冒煙了？

點擊上方名片關注了解更多

前幾天發了一篇關于Type-C的文章，評論區最熱鬧的問題就是：“Type-C引腳真的能扛住5A電流嗎？”

這是個好問題。因為很多人看到Type-C那個小小的接口，心里就犯嘀咕：這么點大的接口，過5A電流，不得干冒煙了？

先說說5A這個數字的來歷。它不是哪個廠家拍腦袋定的，而是USB-IF組織制定的標準。

現在的PD快充協議最高支持240W功率。大家知道一個基本公式：功率=電壓×電流。同樣240W功率，如果電壓是20V，電流就要12A；如果電壓提到48V，電流就只要5A。

那為什么非要提電壓、降電流呢？因為線纜上的損耗跟電流的平方成正比：損耗=電流2×電阻。電流越大，線上發熱越嚴重，能量浪費越多。所以提高電壓、控制電流，是做大功率快充最合理的路子。

所以結論很簡單：在240W這個最高功率下，電流被定在了5A。48V/5A，這就是目前Type-C PD快充的天花板。

咱們打開Type-C連接器的規格書，基本都會標注接口的額定電流，如下圖，VBUS引腳的額定電流為5A，帶PD功能一般都是這種。

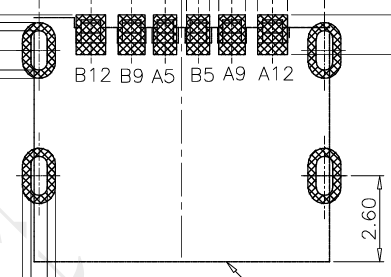

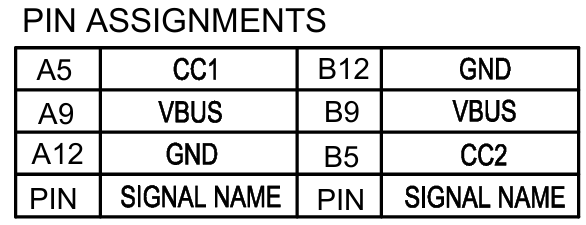

6Pin的Type-C引腳定義

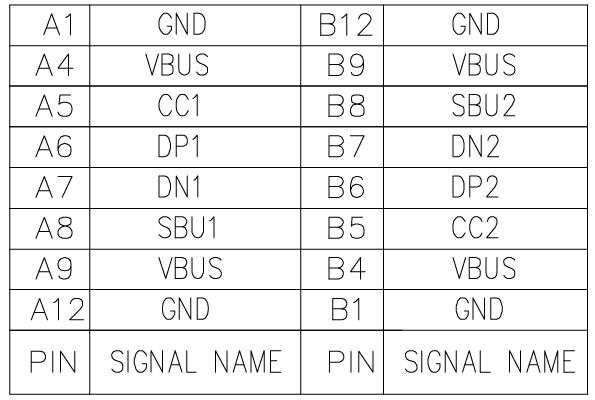

16PinType-C引腳定義

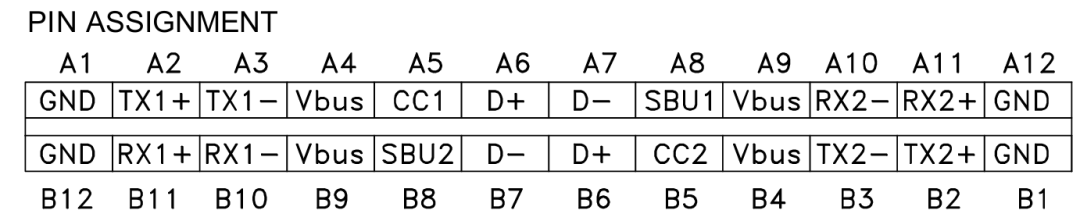

24Pin的Type-C引腳定義

那5A電流具體怎么分配的呢？對于16Pin或24Pin的接口，5A電流是由4個VBUS引腳共同承擔的，每個引腳大概分1.25A。GND那邊也一樣，電流通過4個地引腳流回。

接口能扛5A，是不是隨便拿根Type-C線就能跑5A？絕對不是。

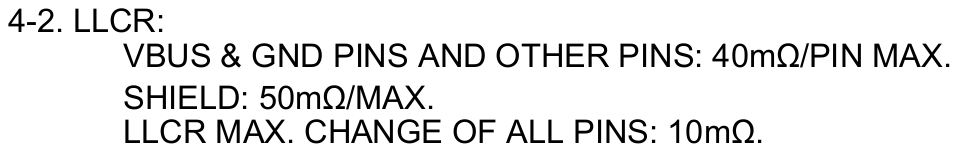

線纜本身有電阻。同樣5A電流，線的電阻越大，線上損耗越大，發熱也越嚴重。更麻煩的是，線纜很長（比如1米、2米），熱量不容易散掉，一旦線皮過熱軟化甚至熔化，就出問題了。

所以USB-IF對5A線纜有明確要求：

第一，線徑要夠粗：導體截面積必須足夠大，降低單位長度的電阻。

第二，必須帶E-Marker芯片：這根線是3A還是5A，芯片里寫得清清楚楚。充電器和設備握手的時候會讀取這個信息，如果線只支持3A，雙方就不會協商5A電流。

最后再啰嗦一句，很多人以為插上快充頭就一直跑5A，其實不是。只有充電器和設備協商進入PD快充模式，電流才可能會到5A。普通5V/2A充電時，電流只有2A左右，遠遠沒到極限。

所以結論很簡單：Type-C接口本身是能扛5A的，但前提是選對座子、用對線。缺一環，都是隱患。

好了，今天的話題就聊到這兒。

關于Type-C，你們還有什么想聊的？比如快充傷不傷電池、PD會不會把設備充壞……評論區盡管留言，哪個話題呼聲高，咱們就安排一期。

覺得有用的話，請幫忙點贊、轉發。咱們評論區見！
