接地技術做對了，50%的干擾問題就解決了！

一前言

三高頻與低頻場景下的接地策略優化

接地策略的頻率響應特性

（1）單點接地在低頻電路（<1MHz）中可避免地環路干擾，但其致命缺陷在于地線長度>λ/20（λ=光速/頻率）時阻抗劇增。例如10MHz信號要求地線長度不超過1.5cm，否則接地效果急劇惡化 。

（2）多點接地適用于高頻電路（>10MHz），其核心是控制接地間隔<λ/20。在1GHz系統中，接地點間距需小于1.5cm。

（3）混合接地采用低頻單點+高頻電容耦合的結構。典型方案是在數模混合系統中，數字部分單點接地，模擬部分通過100nF陶瓷電容就近接地。這種結構的關鍵在于電容的自諧振頻率必須高于系統最高頻率，否則會在諧振點引入額外阻抗。

下圖是我所整改的一個摩托車的儀表，在項目初期，為了通過靜電測試（ESD），PCB右側的螺絲孔位（如下圖黃色圓圈所示）并未與地相連。

根據暗室測試數據分析，測試中出現的針狀噪聲特征明顯，判斷為時鐘噪聲。根據頻率分布，基頻約為 24 MHz，進一步定位到 RGB 時鐘信號。隨后利用接觸探頭沿信號線跟蹤確認具體走線路徑，在該線上將原線路上串聯的電阻更換為磁珠，并同時用導電泡棉連接金屬外殼強化接地，改善時鐘回流路徑，針狀干擾得到有效抑制。

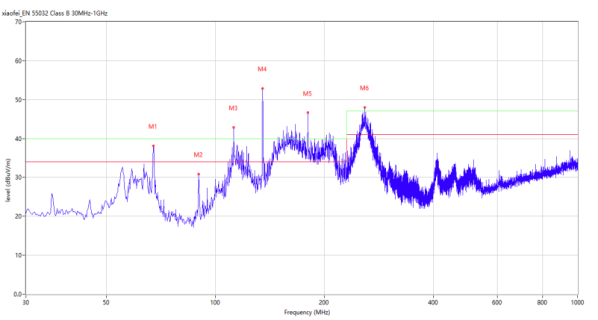

圖1 整改前

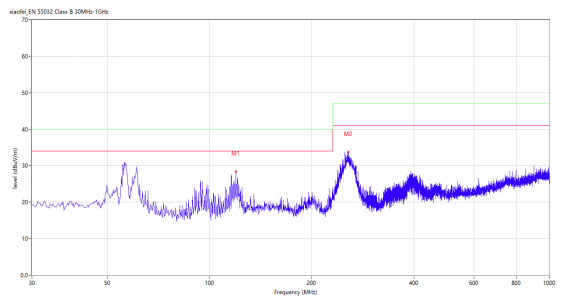

圖2 整改后

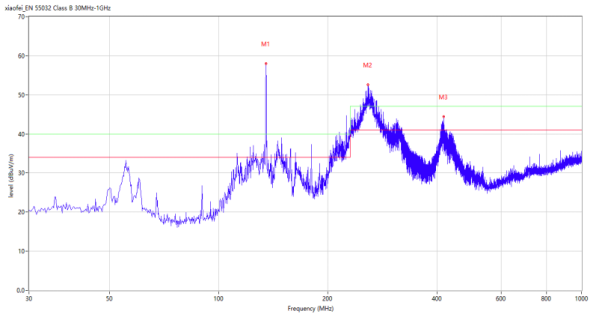

除針狀干擾外，測試中還出現包絡狀噪聲 ，特征接近電源紋波類干擾。結合電路布局分析發現，儀表右上角區域布置有 DCDC 模塊，因此進一步在該區域加強接地，以驗證是否能有效降低噪聲水平。

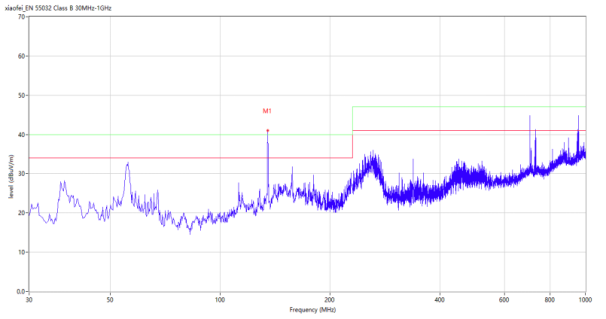

最后，仍有一處超標明顯的針狀噪聲，排查發現噪聲源來自電源線束的輻射放大效應。在電源線加共模并接 1 nF電容至地后，該問題得到徹底解決。

接地系統本質是電磁能量的定向導流工程。優秀設計如同為干擾電流修建“高速公路”，使其沿預定路徑流動而不干擾信號傳輸。
