既要DCDC，又要LDO，還得PCB面積小？一顆國產芯片的終極大招。

點擊上方名片關注了解更多

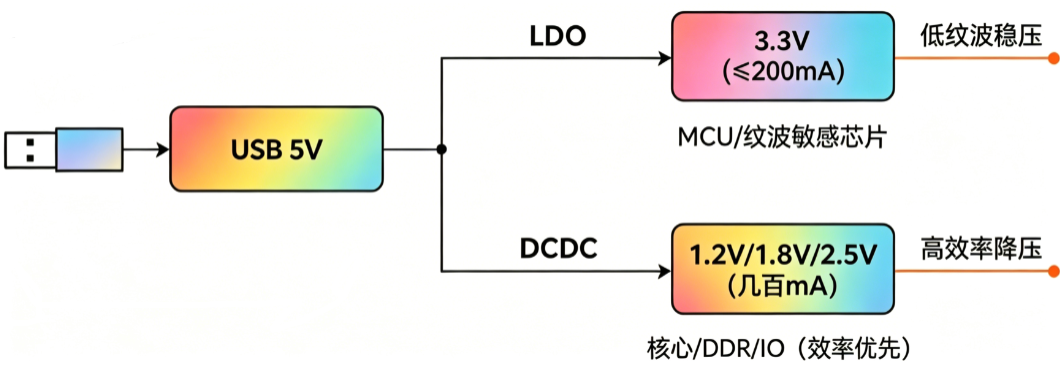

• 一路3.3V，給MCU或者其它對紋波敏感的芯片，電流不大（200mA以內）

• 一路低電壓，比如1.2V、1.8V或者2.5V，給核心、DDR或者IO，電流可能大一些（幾百mA），對效率有要求。

有沒有一顆芯片，能把DCDC的效率、LDO的紋波、小封裝的面積全占了？

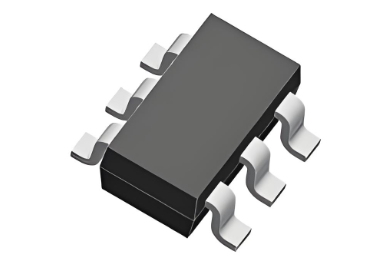

最近扒了扒沁恒家的小芯片，CH2003就是干這個的。人家直接把DCDC和LDO揉進了一顆SOT23-6里，還集成了過流、過溫保護，外圍只需要幾個電容和一個電感，PCB占用面積大大減少。

說白了，原來兩顆芯片干的活，現在一顆包圓了。

沁恒CH2003的思路很簡單：你不是既要又要嗎？那我直接內部集成了唄。

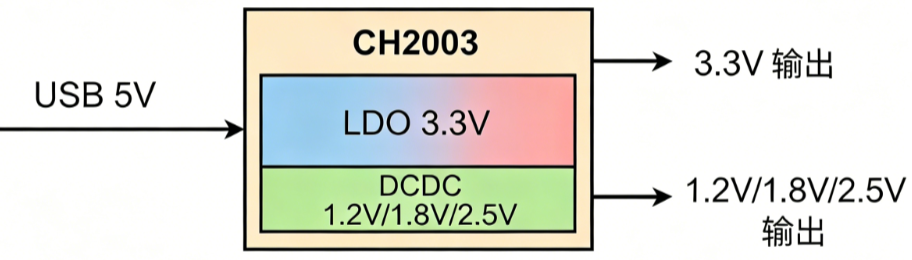

供電電壓從VIN5引腳進來，芯片內部集成了一個5V轉3.3V的LDO，和一個同步降壓DCDC。

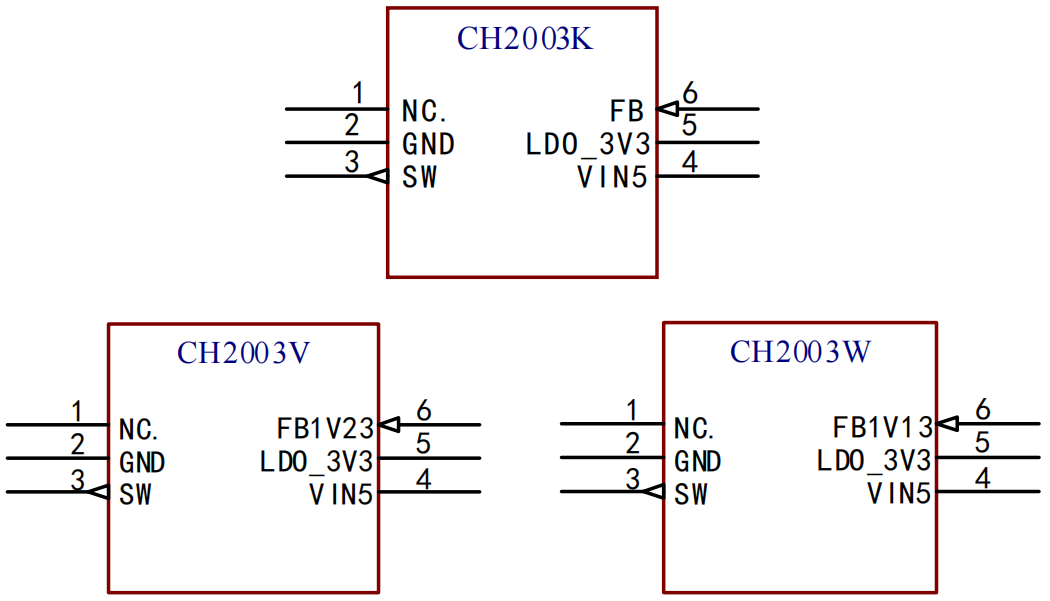

CH2003K是可調版本，通過FB腳外接兩個電阻，輸出電壓最低能到0.6V。CH2003V和CH2003W是固定版本，內置了分壓電阻，輸出分別是1.23V和1.13V。

這顆芯片內阻小、效率高，還自帶過流、過溫保護。適合給MCU、SoC供電，尤其是USB2.0、USB3.0和Type-C這類系統。

外圍有多簡單？直接看參考電路

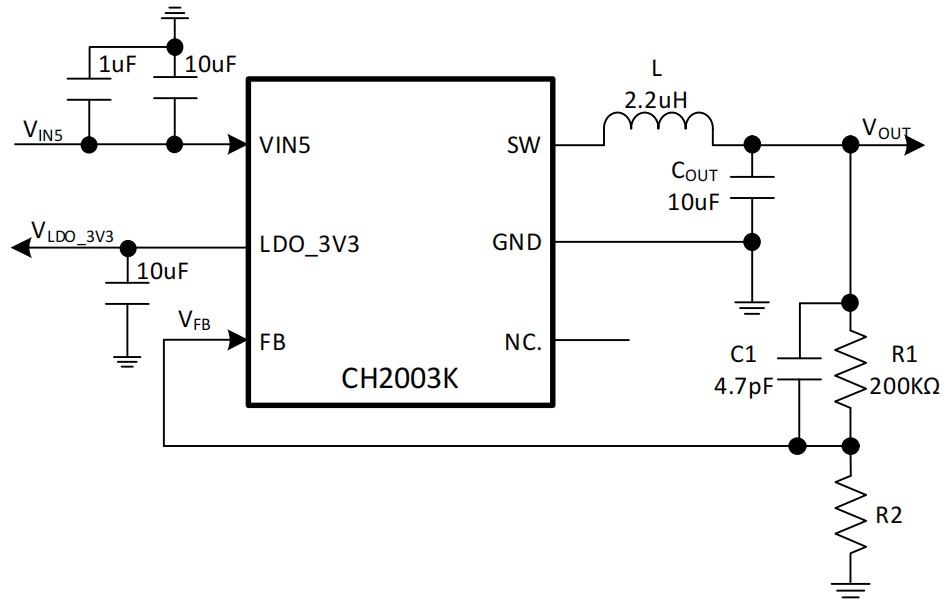

如下是CH2003K參考電路，DCDC輸出電壓可調。同步 BUCK，節省外部肖特基二極管。外圍僅需一個電感、輸入輸出電容和分壓電阻。相比原來兩顆芯片，再加兩顆芯片本體和各自的外圍走線空間，省下來的面積，保守估計30%以上。 Layout工程師看了直呼內行。

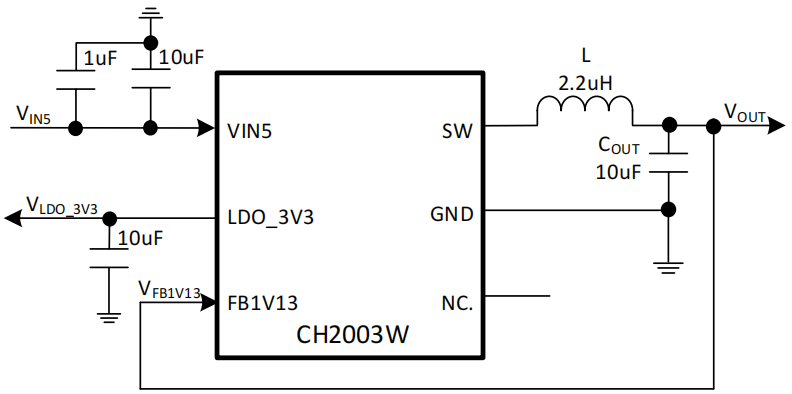

如下是CH2003W參考電路，DCDC輸出電壓固定為1.13V。

效率能達到多少？來看看規格書

實事求是地說，CH2003不是什么神器。它就是一個高度集成的、針對特定場景優化的小電源芯片。可自動切換 PWM 和 PFM 模式，PFM 模式可在輕載時提高效率。咱們直接看轉換效率曲線。

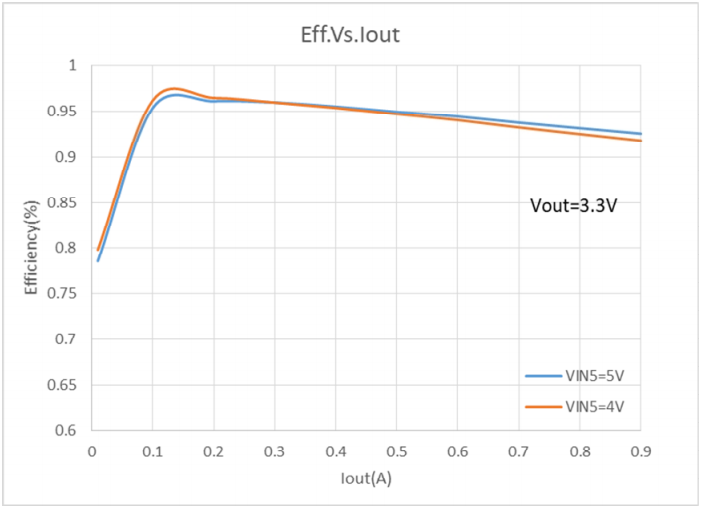

當輸入 VIN5 = 4V 或 5V，輸出 VOUT = 3.3V 時，效率在93%以上。

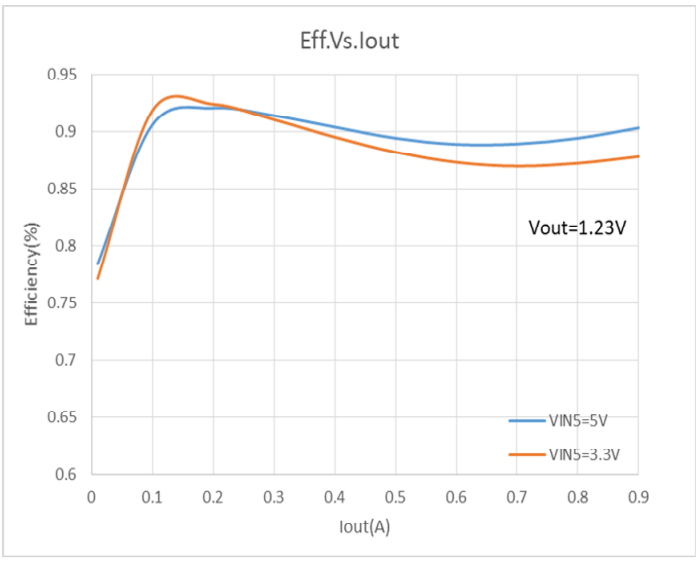

當輸入 VIN5 = 3.3V 或 5V，輸出 VOUT = 1.23V 時，效率在87%以上。

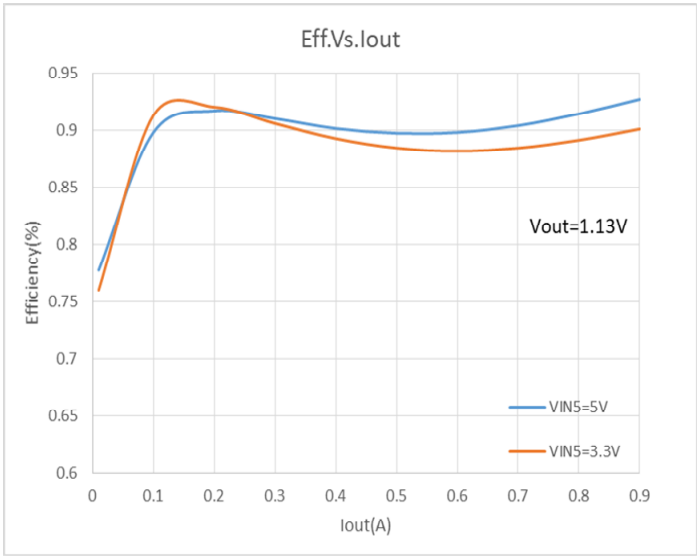

當輸入 VIN5 = 3.3V 或 5V，輸出 VOUT = 1.13V 時，效率在88%以上。

芯片本身是給5V供電輸入小系統用的，輸出電流幾百毫安是常態。在這個范圍內，CH2003的效率完全能接受。而且那路LDO的效率其實取決于負載電流，本身不參與DCDC的變換損耗。

這款芯片主打的是兼具電源效率，低紋波和小體積的賽道。在這個領域里，別人需要兩顆芯片才能完成的工作，它只用一顆SOT23-6封裝的芯片就全部搞定了。

當然，缺點也得說：如果耐壓能再高一點，比如到12V，輸出電流能再大一點，比如DCDC到1.5A或者3A以上，覆蓋的場景會更多。不過真做成那樣，封裝和成本也得跟著漲，那就是另一款產品了。

你可以把它理解為：肖特基二極管加上自恢復保險絲，但導通壓降比肖特基低得多，過流保護也比保險絲快得多。

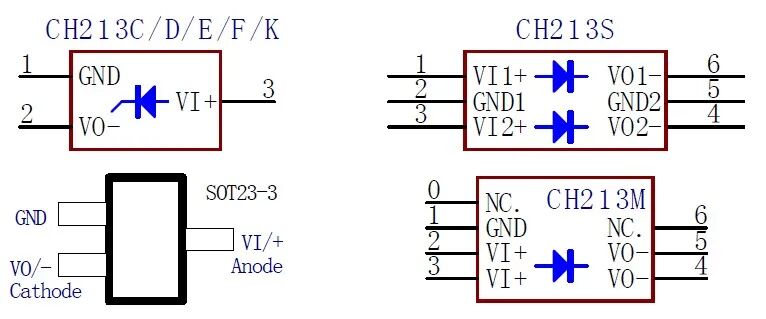

沁恒CH213就是專門干這活的。它把防倒灌、限流、防反接三件事打包進了一顆芯片里，包括SOT23-3、SOT23-6、DFN6等封裝。

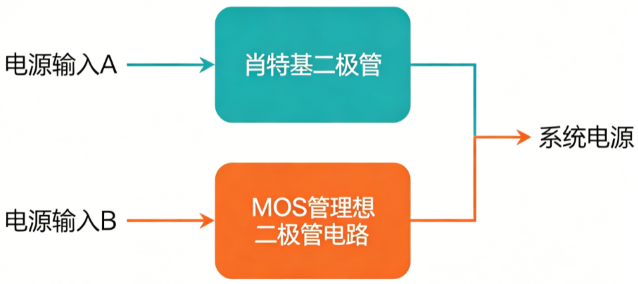

這里重點聊聊防倒灌。我之前也寫過類似文章。有些設備會有兩路電源輸入，其中一路不能影響另一路，這時候防倒灌就很關鍵。以前遇到這種情況，要么串肖特基，壓降大、發熱厲害；要么用MOS管搭理想二極管電路，效果好但元件多、占面積。

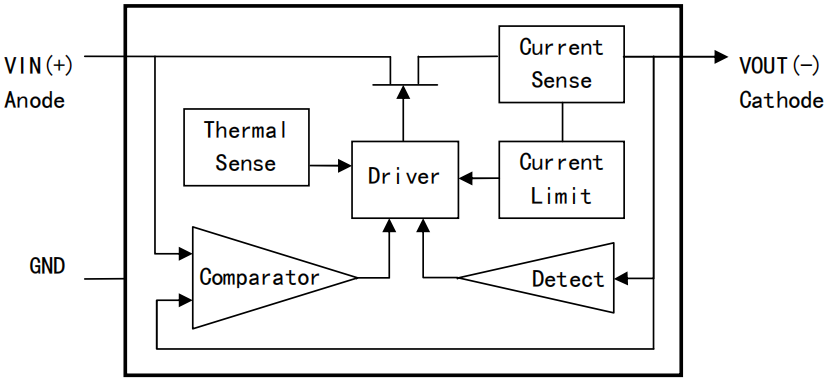

芯片內部是一個低導通電阻的MOS管，典型160mΩ。VIN高于VOUT時管子打開，電流通過；VIN低于VOUT時管子關斷，防止倒灌。壓降極小。5V、200mA時典型壓降只有32mV，對比肖特基的300mV，差了將近10倍。電池供電設備里，這就是實打實省下來的續航。

自帶限流保護。輸出超過1.3A時自動限制，短路時限制在250mA左右。響應速度微秒級，比PTC自恢復保險絲的毫秒級快了一個數量級。后級真短路了，它先扛住，給主控爭取反應時間。

還能防反接。電源正負極接反了，它自動關斷。以前你要防反接，要么串二極管有壓降，要么用MOS管搭電路嫌麻煩，CH213一顆搞定。

這里有兩個典型場景：

一是USB HUB或開發板的VBUS防倒灌，二是電池供電設備的電源路徑選擇。另外，任何需要防反接且希望壓降小的5V或3.3V系統，也都能用。跟肖特基加保險絲比一下：5V、500mA下，CH213壓降80mV，肖特基加保險絲要400mV，功耗差多少，拿歐姆定律一算就明白。

CH213 聊完了，下面順帶說幾句他家的另外兩款小芯片。

CH2024：28V輸入的同步降壓DCDC。這是給24V工業總線、PD電源或者電池組用的，輸入耐壓高，不是5V小系統玩的。如果你的板子輸入是24V，要轉個5V或者3.3V，可以考慮它。COT架構動態響應好，提供DFN封裝，有助提升散熱效果。

CH217：USB限流配電開關。USB口對外供電時，怕后級短路拉死前級，就在VBUS路徑上串一顆CH217。它能限流，還能控制通斷，相當于一個帶保護的電子開關。

有時候硬件設計的快樂，不在于用多貴的芯片、堆多復雜的電路，而在于用一顆恰到好處的小芯片，把一個應用場景的痛點解決。
