做過 EMC 整改的工程師大概都有過這種經歷：輻射發射測試超標，頻率點卡得死死的，試了磁珠、濾波電容、屏蔽罩，甚至把整個板子鋪了一層銅，結果頻譜儀上的那根線就是不肯下來。更崩潰的是，有時候好不容易把一個頻點壓下去了，旁邊又冒出一個新的超標點，像打地鼠一樣，越整越亂。
說白了，大多數 EMC 整改失敗的根源，不是手段不夠多，而是干擾源找錯了方向。你一遍又一遍地對癥下藥，可那個真正的病灶始終藏在暗處，等著你回頭。
今天這篇文章，就來拆解一個真實的整改案例——一塊工業控制板，輻射發射在 200MHz~400MHz 頻段持續超標，常規手段全部失靈，最后發現干擾源竟然藏在一個幾乎所有工程師都會忽略的地方：信號換層時的回流路徑斷裂。
這塊工業控制板采用了四層 PCB 設計，頂層和底層走信號，中間兩層分別是電源和地平面。主芯片是一顆 ARM Cortex-M4，主頻 168MHz，板子上還有幾組高速 SPI 接口和外擴的 SRAM。
打 EMC 輻射發射測試的時候，問題集中在 200MHz、336MHz 和 400MHz 三個頻點，超標幅度在 6dB~12dB 之間。336MHz 明顯是 168MHz 的二次諧波，400MHz 則接近 SRAM 時鐘的倍頻。
最先想到的自然是源頭濾波。在 SPI 時鐘線和 SRAM 時鐘線上加了 22Ω 電阻串聯，輸出端掛了 10pF 的小電容到地。測了一輪，336MHz 確實降了 4dB 左右，但還是超標。200MHz 和 400MHz 幾乎紋絲不動。
接著加磁珠。在所有對外接口的信號線上串聯磁珠，電源入口處也加了一顆。結果 200MHz 稍微動了動，400MHz 不降反升了 2dB——磁珠在高頻下的寄生電容反而成了耦合通道。
然后上屏蔽罩。在主芯片和 SRAM 上方各加了一個金屬屏蔽罩，用導電膠固定。理論上屏蔽罩應該能有效抑制輻射，實測結果卻讓人失望：三個頻點只降了 1dB~3dB，遠遠不夠。
到這一步，已經折騰了快兩周，方案改了七八版，頻譜儀上的結果卻始終在標準線上方晃悠。
回頭看，濾波電容和磁珠確實能對差模信號起到一定的衰減作用，但輻射發射超標往往不是差模輻射造成的，而是共模輻射。共模電流流經的回路面積如果很大，哪怕電流只有微安級別，產生的輻射也能輕松超標。
濾波手段只能抑制差模噪聲，對共模電流的回路路徑沒有任何改善。所以你加再多濾波器件，只要共模回路不變，輻射就不會真正降下來。
屏蔽罩的問題在于，它只能屏蔽內部的直接輻射。但如果噪聲已經通過 PCB 內層的平面耦合到了走線上，或者通過過孔傳導到了板子邊緣，屏蔽罩根本擋不住。說白了，屏蔽罩解決的是天線本身的輻射問題，但并沒有切斷噪聲傳導到天線的路徑。
關鍵認知：EMC 輻射超標的核心公式是 E ∝ I × A × f2，其中 I 是共模電流，A 是回路面積，f 是頻率。濾波改的是 I，但回路面積 A 不變，效果當然有限。只有縮小 A，才是治本之策。
轉機出現在一次仔細審查 PCB 布局的時候。用近場探頭逐段掃描，發現板子中部的幾個過孔附近輻射異常強烈。這幾個過孔正是 SPI 時鐘線和數據線從頂層換到底層的信號過孔。

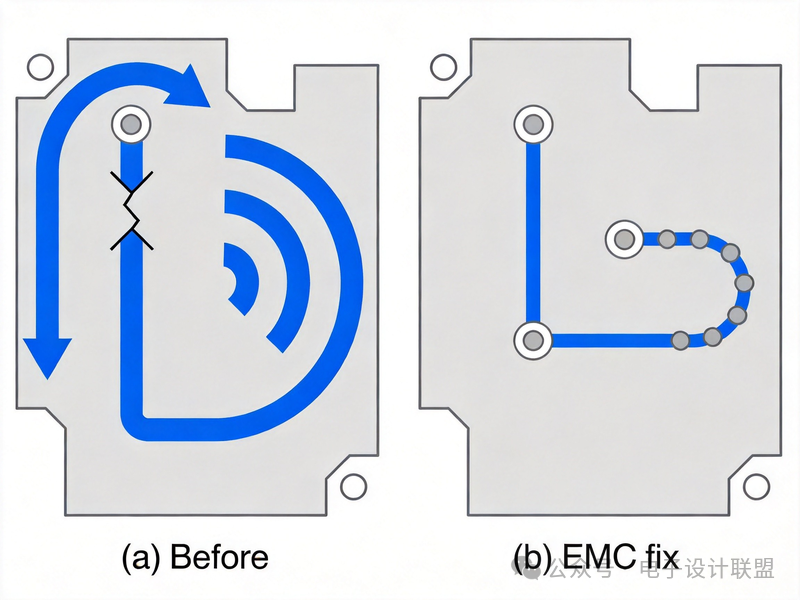

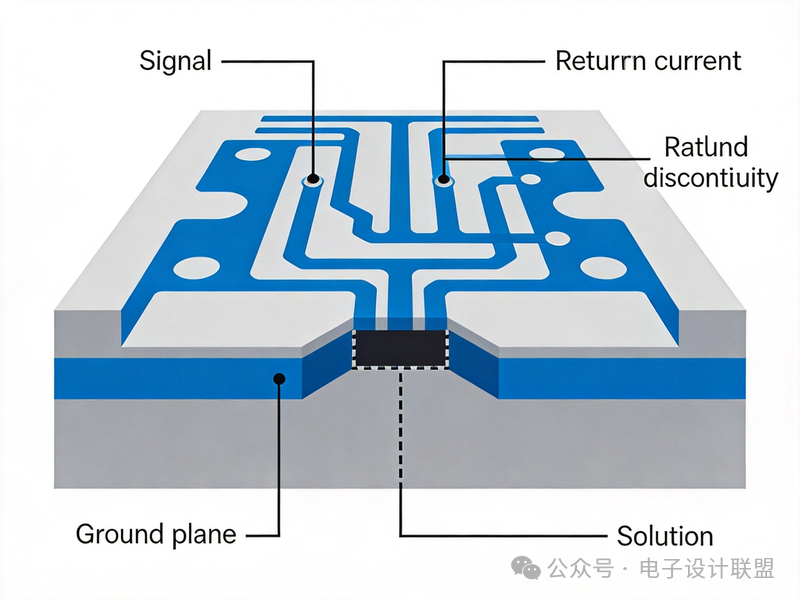

仔細檢查后發現了關鍵問題：信號線從頂層換到底層時，緊挨著的地平面和電源平面之間，沒有打回流地過孔。回流電流被迫繞了大半個板子才能回到新的參考平面，回路面積瞬間放大了幾十倍。
信號在傳輸過程中，回流電流總是沿著阻抗最低的路徑流動。當信號在同一層走線時，回流電流就在正下方的參考平面上流動，路徑非常緊湊，回路面積很小。
但當信號通過過孔換層時，如果參考平面也從地層換成了電源層，或者地層本身存在縫隙，回流電流就無法直接跟隨信號換層。它必須繞遠路找到另一個過孔或者去耦電容才能回到新的參考平面。這個繞路的過程，就產生了一個巨大的回流面積。
根據輻射公式，回路面積 A 一旦放大，即使共模電流 I 只有幾個微安，在幾百 MHz 的頻率下產生的輻射也能輕松超出限值。
原因有幾個方面：
過孔在 PCB 上太常見了，沒有人會特意去檢查每個過孔的回流路徑是否完整。DRC 規則檢查只會報告斷路和短路，不會提示回流路徑不連續。近場掃描時，工程師往往重點關注芯片、時鐘發生器這些顯而易見的噪聲源，過孔附近很容易被忽略。而且信號本身功能完全正常，時序沒有問題，從功能測試角度根本發現不了異常。
最直接的辦法：在每個信號換層的過孔旁邊 50mil 范圍內，打一個連接兩個地平面的過孔，也就是回流地過孔。這個過孔為回流電流提供了低阻抗的換層通道，回路面積瞬間縮小。
在這塊工業控制板上，SPI 的 6 根信號線換層過孔旁各打了一個回流地孔，SRAM 地址線和數據線的換層處也做了同樣處理，總共增加了 18 個回流地孔。
在信號換層較密集的區域，如果參考平面從地層切換到了電源層，回流電流需要通過去耦電容才能從電源層回到地層。所以在這些位置附近增加 0.1μF 的去耦電容，等于給回流電流又多開了一條通道。電容要盡量靠近換層過孔放置，距離控制在 200mil 以內。
檢查整板的地平面，發現有四處走線占用了地平面的區域，導致地平面出現了狹縫。這些狹縫雖然不影響直流連通性，但對于高頻回流電流來說就是一堵墻，迫使電流繞行。把這些走線調整到信號層，恢復地平面的完整性，回流路徑自然就通暢了。
整改完成后重新測試，200MHz 下降 10dB，336MHz 下降 14dB，400MHz 下降 8dB，全部達標，余量還有 4dB~6dB。有意思的是，之前加的磁珠和部分濾波電容，在優化回流路徑后拆掉了一些，信號質量反而更好了——因為磁珠本身也會引入阻抗不連續，惡化信號完整性。
EMC 問題從來不是整改出來的，而是設計出來的。在 PCB 設計階段養成幾個習慣，可以避免后期大量的返工：
信號換層時，必須在換層過孔旁打回流地孔，這是最基本的規矩。
地平面不要被走線分割，保持完整性。
高速信號盡量走在同一層，減少換層次數。
換層時參考平面如果發生了變化，在附近放置去耦電容提供回流通道。
PCB 審查時，除了常規的 DRC，還要手動檢查關鍵信號的回流路徑是否連續。
說到底，EMC 整改最怕的不是沒有手段，而是方向錯了。當你發現自己在一個頻點上反復加濾波、加屏蔽都沒有效果的時候，不妨停下來想一想：回路面積是不是出了問題？那個最不起眼的過孔旁邊，是不是缺少了一個回流地孔？
找到真正的干擾源，往往比堆砌整改手段重要得多。
