性能爆表：Altera發布64GSPS RFSoc 16通道ADC/DAC，射頻前端支持36GHz！

AGRW039

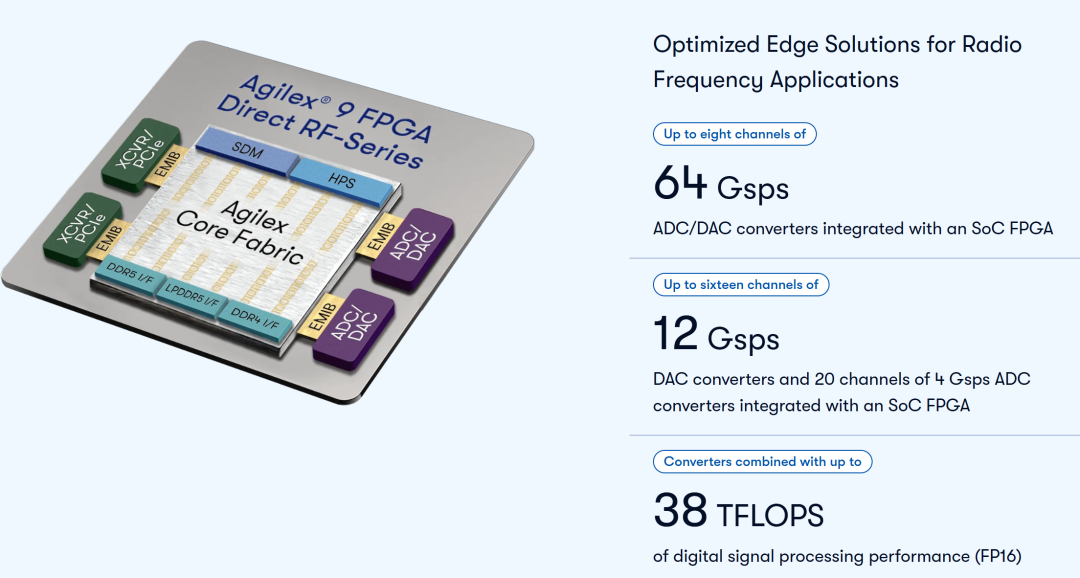

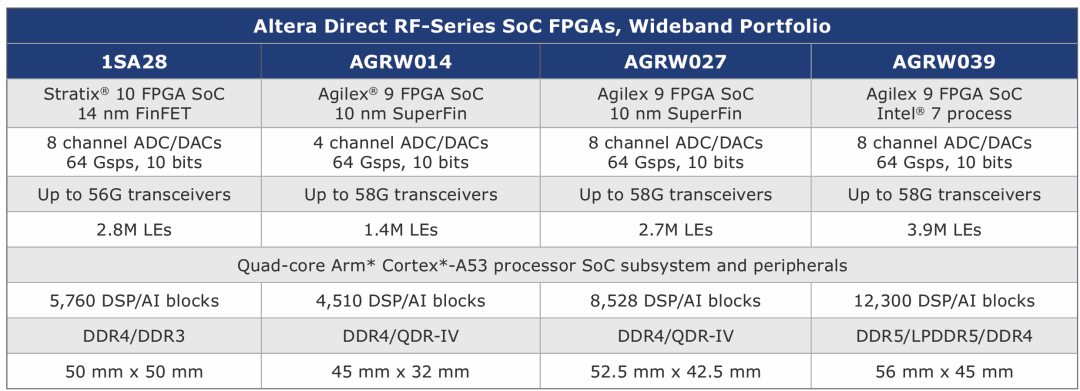

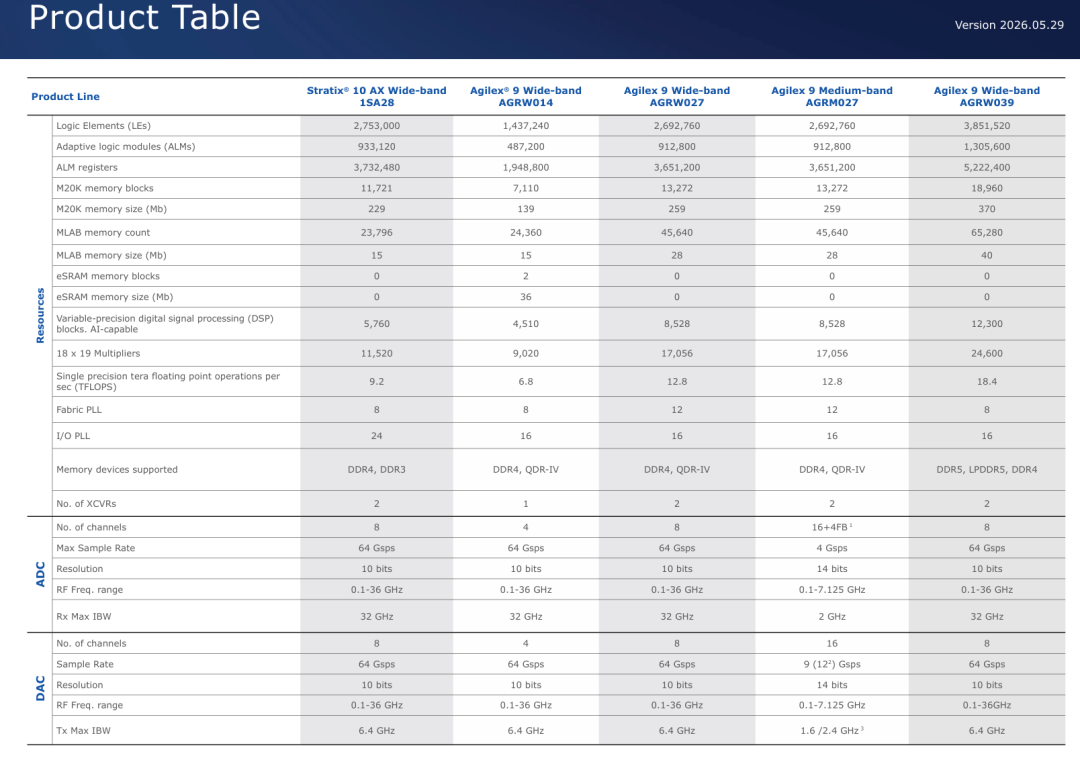

AGRW039 是 Altera（現為英特爾旗下）Agilex 9 Direct RF-Series 系列中的一款高性能 SoC FPGA（現場可編程門陣列）芯片。它專為航空航天、國防雷達、電子戰及先進通信系統等要求嚴苛的高性能射頻（RF）應用而設計。

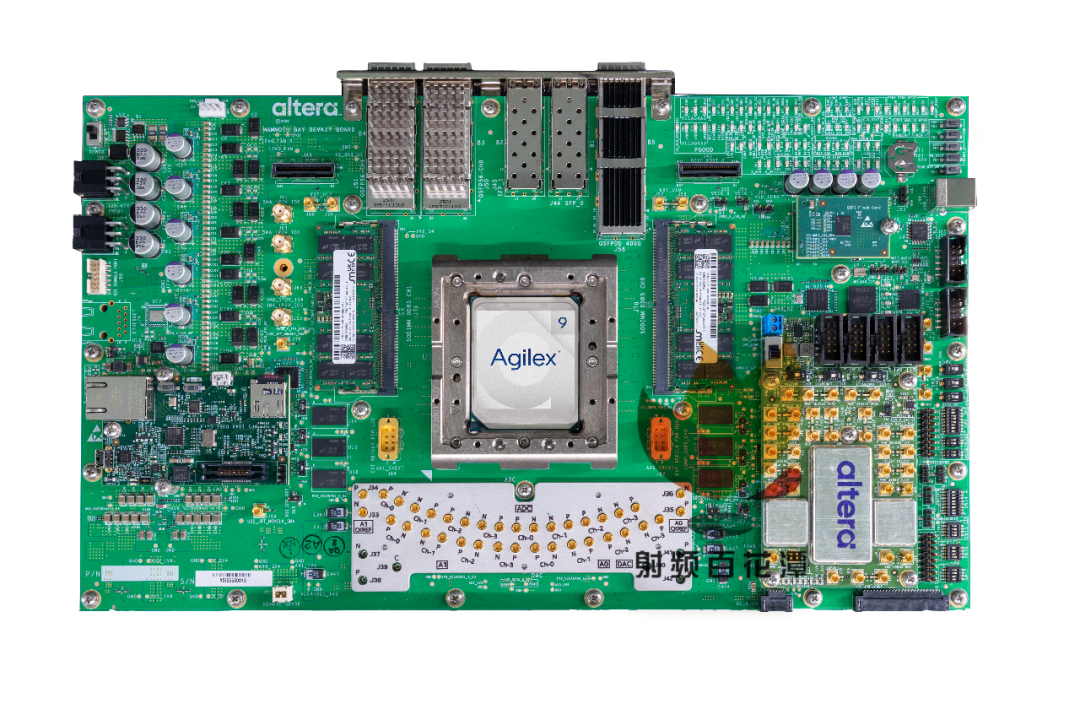

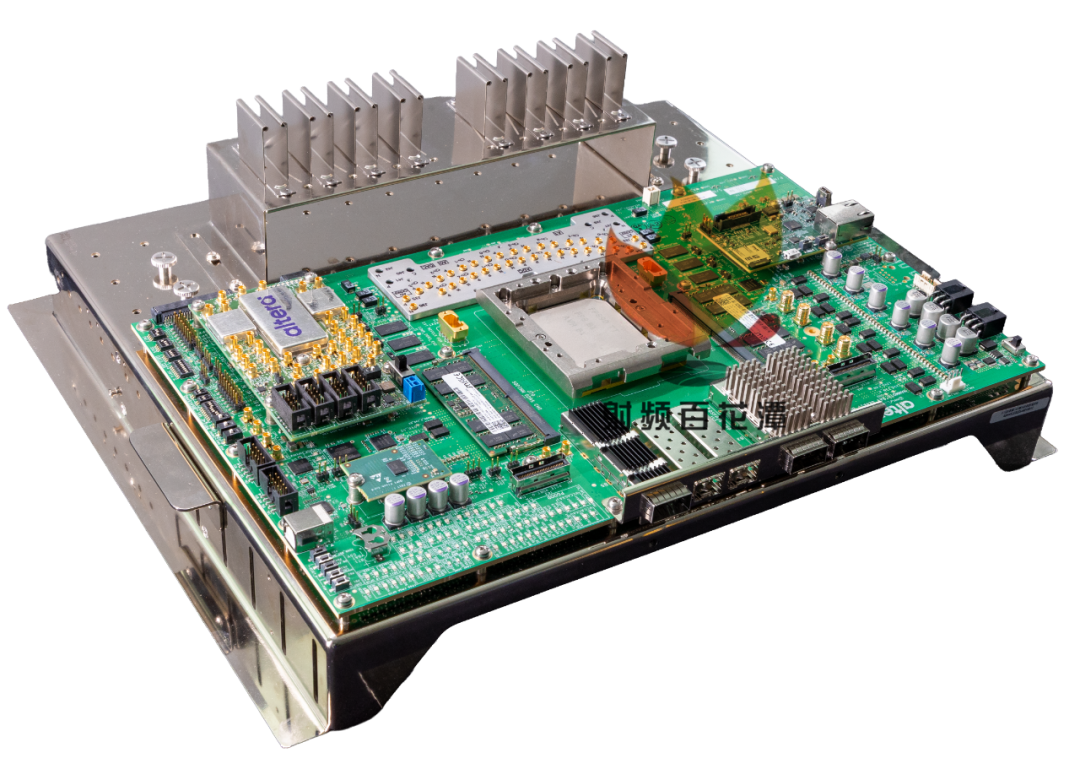

• DK-DEV-4ARF-FA-A是Altera公司為其Agilex? 9 Direct RF-Series AGRW039 SoC FPGA推出的官方開發套件。

•

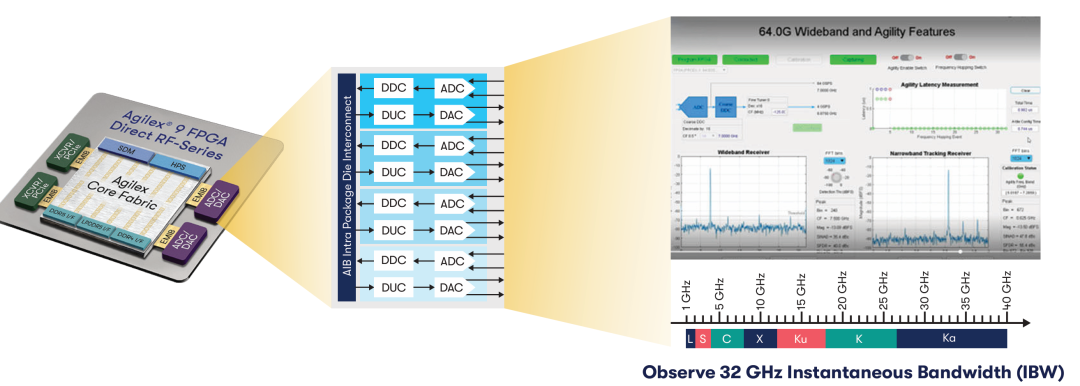

• 這款開發套件是一個全面的平臺，專為高性能 Agilex 9 AGRW039 SoC FPGA 開發而設計，尤其適用于對寬帶射頻有需求的應用。該套件支持 0.1 至 36 GHz 的射頻頻率范圍和高達 32 GHz 的 IBW（接口帶寬），FPGA 邏輯密度高達 390 萬個邏輯單元，充分展現了 Agilex 9 系列高性能寬帶數據轉換器和高速接口能力。它支持 8 個射頻采樣發射 DAC 通道和 8 個射頻采樣接收 ADC 通道，每個通道分辨率為 10 位，采樣率高達 64 GSPS，使其成為高級信號處理、雷達、電子戰和高帶寬安全通信系統的理想之選。

•




• 該套件具有豐富的外圍設備，包括兩個PCIe Gen4 x4插槽、2個QSFP28和1個QSFPDD端口，可提供高達400 GbE的連接，以及2個SFP+端口，提供10 GbE。

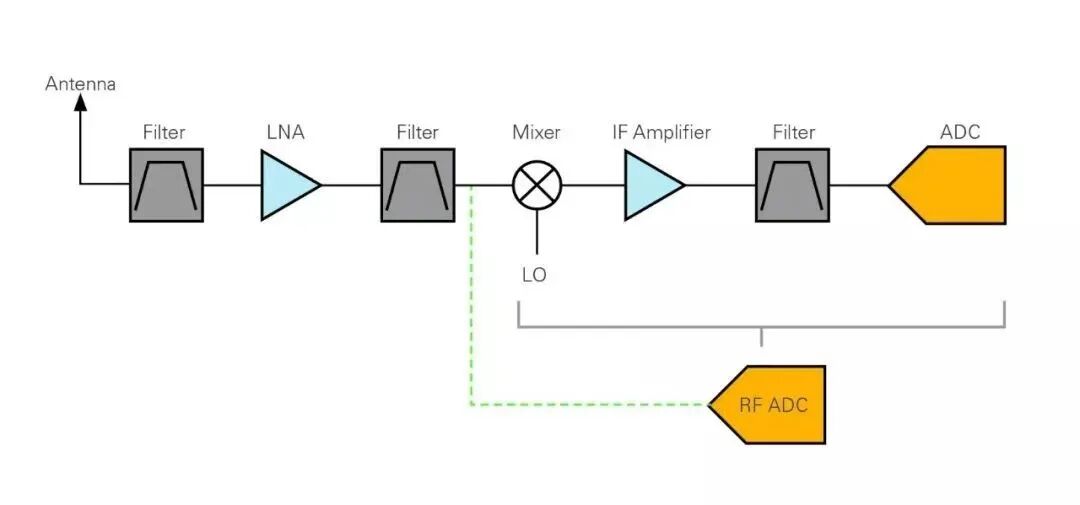

射頻直采ADC（RF Direct-Sampling ADC）是一種能直接對射頻（RF）信號進行采樣的模數轉換器。它顛覆了傳統架構，省去了復雜的下變頻環節。

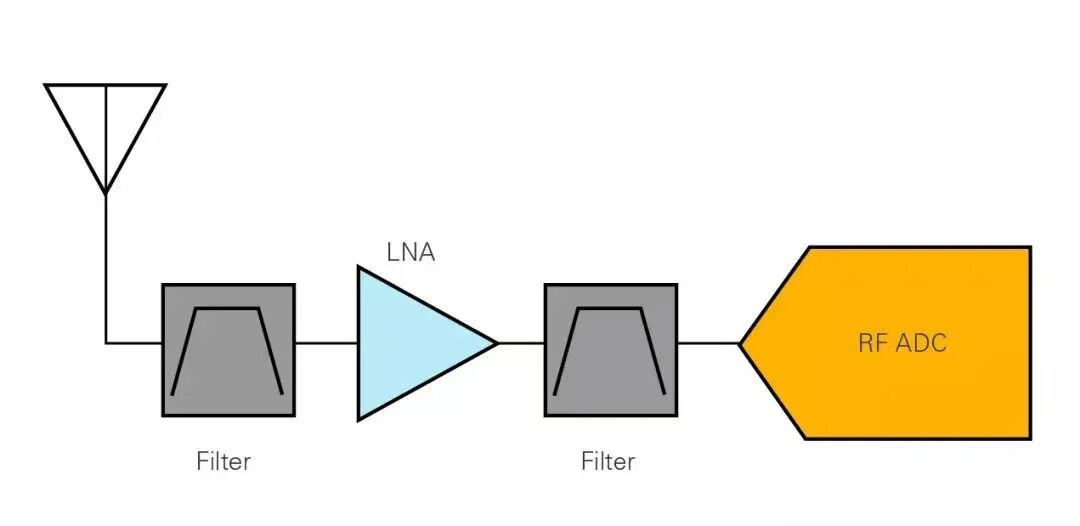

• 極簡的硬件設計：摒棄了混頻器、本振等復雜模擬器件，信號鏈簡化為“天線->LNA->濾波器->ADC”，顯著縮小體積、降低功耗和成本。

• 更純凈的信號質量：從源頭消除了本振泄漏、信號鏡像等模擬失真，并能將濾波、解調等工作轉入數字域，處理更靈活精準。

• 簡化多通道同步：無需同步本振，只需關注時鐘同步，對相控陣雷達等高通道數系統非常有利。

• 采樣率與分辨率：采樣率通常高于1GSPS，如成都華微的HWD12B16GA4達16GSPS，TI的ADC12DJ5200達10.4GSPS。分辨率多在8-14位之間。

• 模擬輸入帶寬：決定能直接處理的最高頻率，如10GHz帶寬即可覆蓋L/S/C/X波段。

• 動態性能：衡量信噪雜散比（SNR）和無雜散動態范圍（SFDR）。噪聲譜密度（如-154dBFS/Hz）是衡量底噪的關鍵指標。

• 國防與航空航天：雷達、電子戰等。

• 無線通信：5G/6G基站、衛星通信。

• 高端測試測量：示波器、頻譜分析儀。

• 新興領域：光子模數轉換器（PADC）。

當前技術已能成熟覆蓋L/S波段，并向C/X等更高頻段邁進。代表產品有TI的ADC12DJ5200、ADI的AD9081/AD9213以及成都華微的HWD12B16GA4。未來，射頻直采ADC將與AI、相控陣、6G等深度融合，扮演更關鍵的角色。

射頻直采ADC正憑借其簡化設計、提升性能的優勢，成為越來越多高性能系統的核心選擇。
